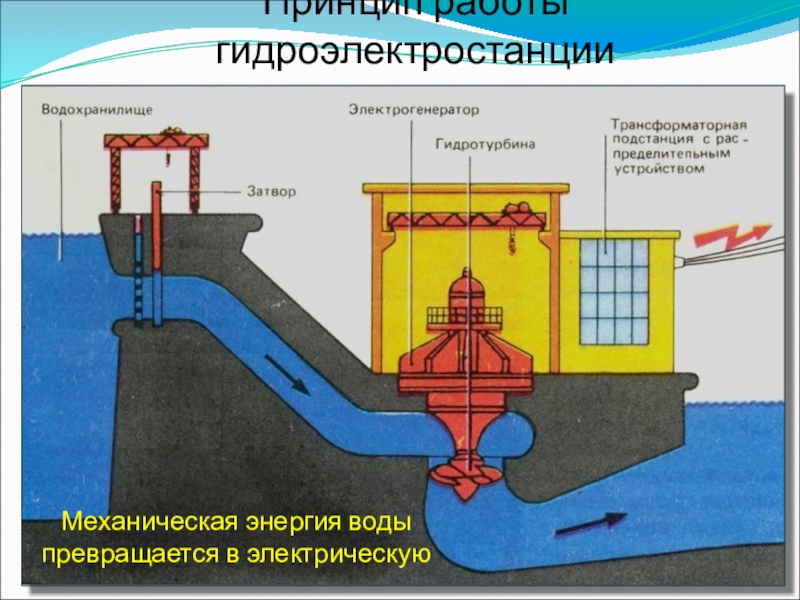

- 5. Принцип работы гидроэлектростанцииМеханическая энергия воды превращается в электрическую
- 6. Гидроаккумулирующая электростанция ГАЭС используются для выравнивания суточной неоднородности
- 7. Приливная электростанцияПЭС - особый вид гидроэлектростанции, использующий энергию приливов,
- 8. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилищаРыбинская
- 9. Машинный зал ГЭС - часть электростанции, где
- 10. Дополнительные сооружения ГЭС: шлюзы, судоподъемники, рыбопропускные, водозаборные сооруженияСудоподъемник Красноярской ГЭСУгличский шлюзРыбопропускное сооружениеВодозаборное сооружение
- 11. Гидроэлектростанции мира20 % вырабатываемой электроэнергии в мире
- 12. Выработка электроэнергииКрупнейшие производители гидроэнергии:Китай – 585 ТВт
- 13. Первая в мире гидроэлектростанция В 1878 году
- 14. Первые в мире гидроэлектростанции Старая электростанция №1
- 15. Березовская (Зыряновская) ГЭС - первенец гидроэнергетики
- 16. Гидроэлектростанция «Белый уголь», 1903 г. -
- 17. Гидроэлектростанция в поселке Пороги Строительство 1910 г.
- 18. Гидроэлектростанция в поселке Пороги Комитет ЮНЕСКО по охране
- 19. Соловецкая ГЭС, 27 сентября 1912 г.
- 20. Единый народнохозяйственный план электрификации страны — ГОЭЛРО Утвержден 22
- 21. Гидроэлектростанции – Всесоюзные ударные комсомольские стройки
- 22. Крупнейшие гидроэлектростанции России По
- 23. Саяно-Шушенская ГЭС Уникальная арочно-гравитационная плотина станции высотой 242
- 24. Красноярская ГЭС При проектировании ГЭС
- 25. Братская ГЭС Напорные сооружения
- 26. Усть-Илимская ГЭС На реке
- 27. Волжская ГЭС на реке
- 28. Крупнейшие гидроэлектростанции мира
- 29. ГЭС Три ущелья (Китай) Мощность 22,5
- 30. ГЭС «Итайпу» (Парагвай) Мощность 14 ГВт
- 31. ГЭС Силоду (Китай) Мощность 13,9 ГВт
- 32. ГЭС Гури (Венесуэла) Мощность 13,9 ГВт
- 33. Черчилл-Фолс — деривационная ГЭС на реке Черчилл в провинции Канады Ньюфаундленд и Лабрадор
- 34. Тукуруи ГЭС (Бразилия) на реке Токантинс
- 35. Гидроаккумулирующая электростанция Бас Каунти (США, штат
- 36. ГАЭС Таум Сок (США, штат Миссури)
- 37. ГАЭС России Гидроаккумулирующий комплекс канала имени Москвы
- 38. Приливные электростанции используются во Франции, Великобритании, Канаде, Китае,
- 39. Кислогубская ПЭС - экспериментальная приливная электростанция, первая и
- 40. Крупнейшие аварии и проишествия на ГЭС17 мая 1943
- 41. 9 октября 1963 г. Плотина Вайонт в

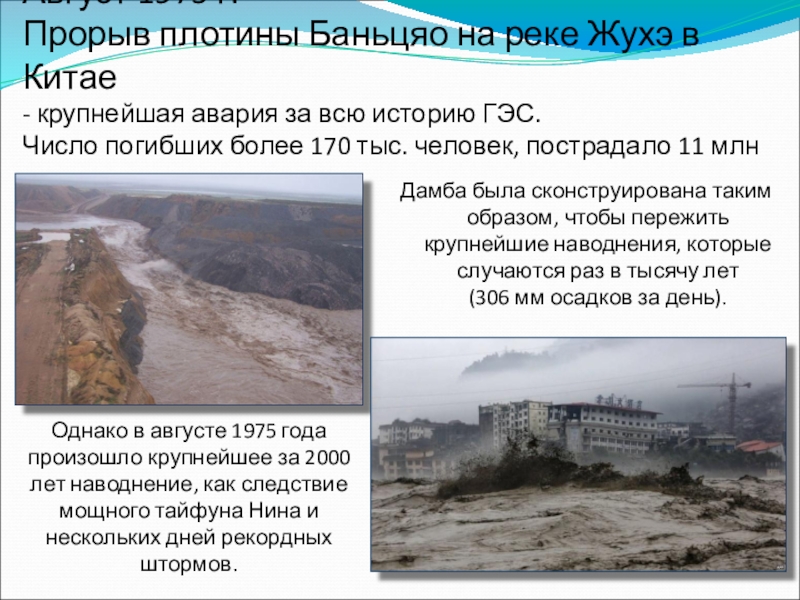

- 42. Август 1975 г. Прорыв плотины Баньцяо на
- 43. Пожары на гидроэлектростанциях12 сентября 2007 года -
- 44. 17 августа 2009 года Авария на Саяно-Шушенской ГЭС
- 45. ГидроэлектростанцииПреимущества:использование возобновляемой энергии;очень дешевая электроэнергия;самые экономичные, КПД =
- 46. ГидроэлектростанцииЭкологические проблемы:перестройка уникальных пойменных экосистем по всему руслу рек,
- 47. Молога – город, которого нет, город под

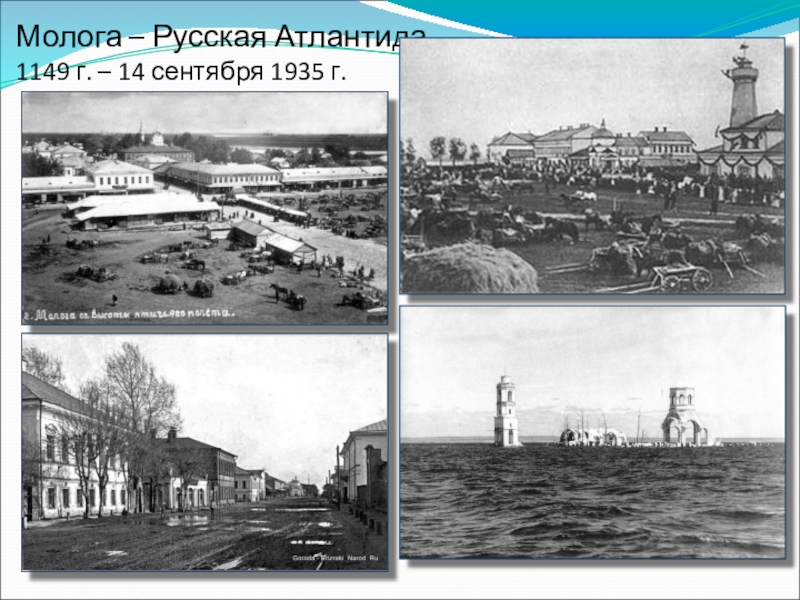

- 48. Молога – Русская Атлантида 1149 г. – 14 сентября 1935 г.
- 49. В результате затопления Молого-Шекснинского междуречья исчезла с

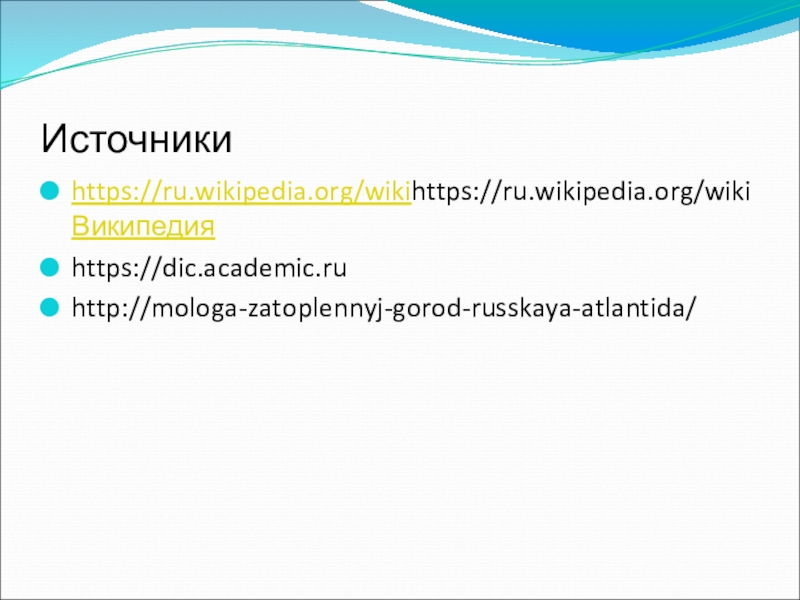

- 50. Источникиhttps://ru.wikipedia.org/wikihttps://ru.wikipedia.org/wikiВикипедияhttps://dic.academic.ruhttp://mologa-zatoplennyj-gorod-russkaya-atlantida/
Слайд 1Гидравлические
электростанции
г. Миасс Челябинской обл.
МКОУ «СОШ № 9»
Учитель физики:
Дерябина Елена Юрьевна

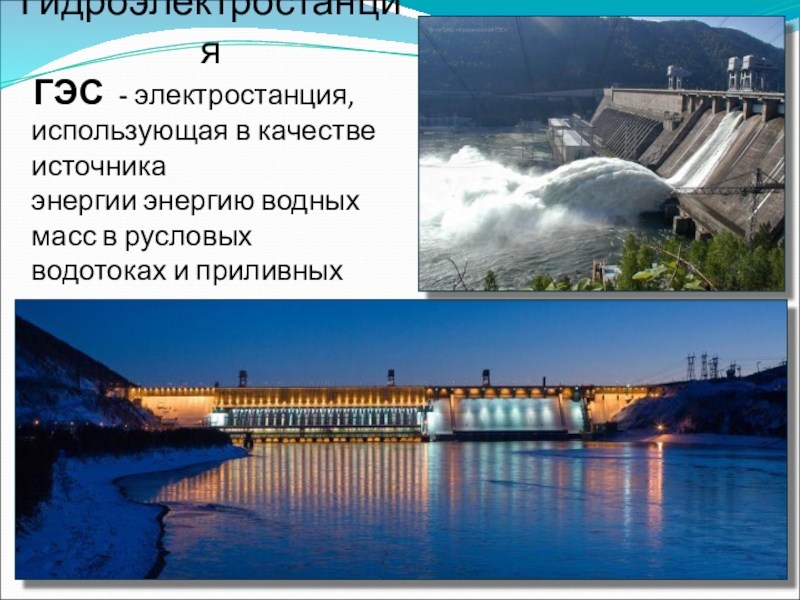

Слайд 2 ГЭС - электростанция, использующая в качестве источника энергии энергию водных масс
Гидроэлектростанция

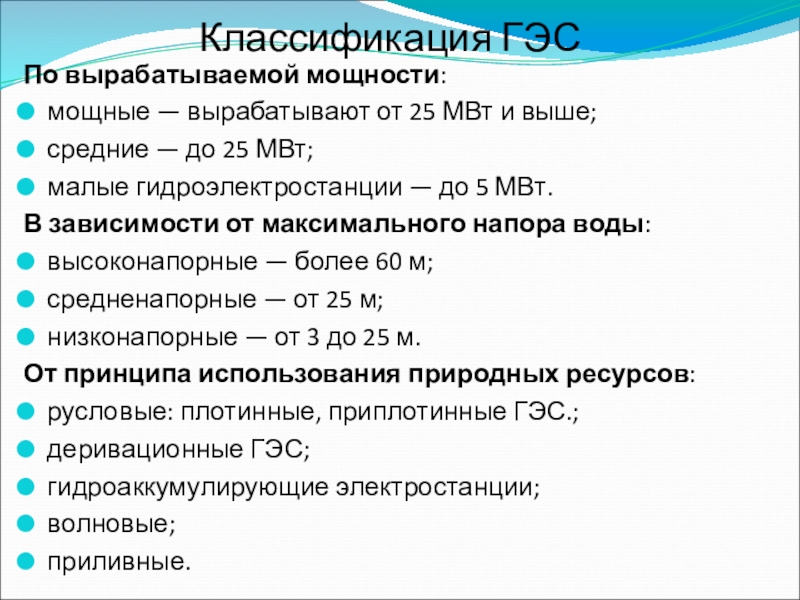

Слайд 3Классификация ГЭС
По вырабатываемой мощности:
мощные — вырабатывают от 25 МВт и выше;
средние — до 25 МВт;
малые гидроэлектростанции —
В зависимости от максимального напора воды:
высоконапорные — более 60 м;
средненапорные — от 25 м;
низконапорные — от 3 до 25 м.
От принципа использования природных ресурсов:
русловые: плотинные, приплотинные ГЭС.;
деривационные ГЭС;
гидроаккумулирующие электростанции;
волновые;
приливные.
Слайд 4Русловая ГЭС- гидроузел, сооружения которого располагаются в пределах речного русла и выходят
Деривационная ГЭС - используется в случаях, когда имеется большой перепад воды в русле.
Часть водного потока реки с помощью водозаборных сооружений попадает в водонапорный трубопровод.
Поток воды приводит в движение турбину и электрогенератор.
Слайд 6Гидроаккумулирующая электростанция
ГАЭС используются для выравнивания суточной неоднородности графика электрической нагрузки.
Во время
При отсутствии пиковых нагрузок, вода таким же образом закачивается из нижнего водохранилища в верхнее.
Такой тип электростанций можно строить на любых реках.
Слайд 7Приливная электростанция
ПЭС - особый вид гидроэлектростанции, использующий энергию приливов, а фактически кинетическую энергию
Приливные электростанции строят на берегах морей, где гравитационные силы Луны и Солнца дважды в сутки изменяют уровень воды.
Колебания уровня воды у берега могут достигать 18 метров.
Слайд 8 Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища
Рыбинская ГЭС
Цепь гидротехнических сооружений обеспечивает

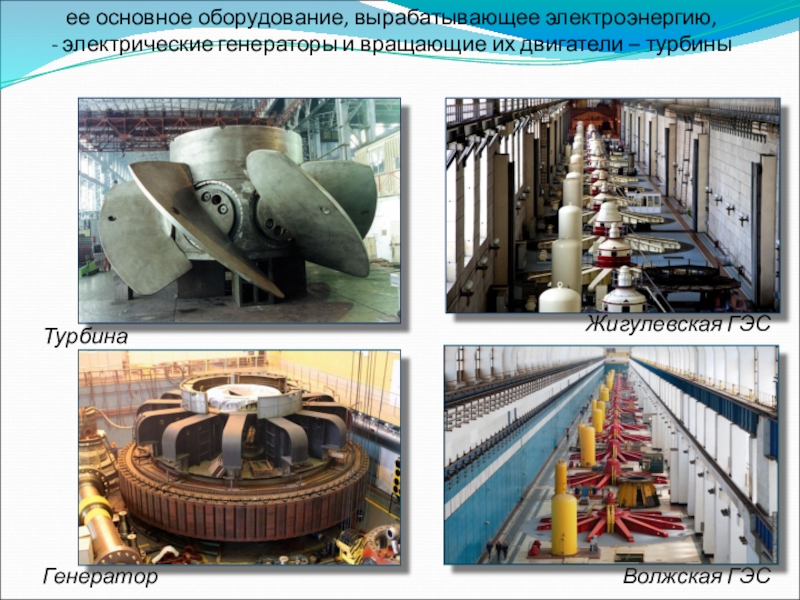

Слайд 9Машинный зал ГЭС - часть электростанции, где размещается ее основное оборудование,
Генератор
Жигулевская ГЭС
Волжская ГЭС
Турбина
Слайд 10 Дополнительные сооружения ГЭС: шлюзы, судоподъемники, рыбопропускные, водозаборные сооружения
Судоподъемник Красноярской ГЭС
Угличский
Рыбопропускное сооружение
Водозаборное сооружение

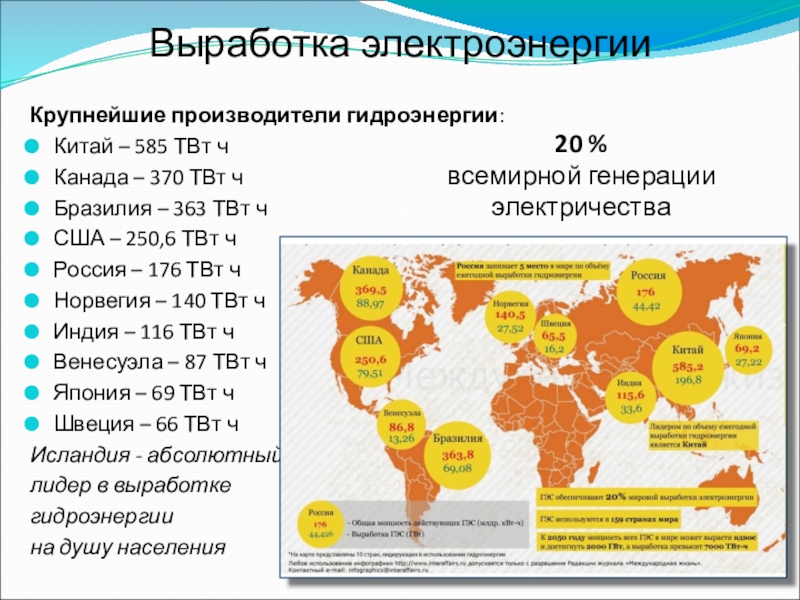

Слайд 12Выработка электроэнергии
Крупнейшие производители гидроэнергии:
Китай – 585 ТВт ч
Канада – 370 ТВт
Бразилия – 363 ТВт ч
США – 250,6 ТВт ч
Россия – 176 ТВт ч
Норвегия – 140 ТВт ч
Индия – 116 ТВт ч
Венесуэла – 87 ТВт ч
Япония – 69 ТВт ч
Швеция – 66 ТВт ч
Исландия - абсолютный
лидер в выработке
гидроэнергии
на душу населения
20 %
всемирной генерации электричества
Слайд 13Первая в мире гидроэлектростанция
В 1878 году заработала
«первая в мире
Уильямом Джорджем Армстронгом в Нортумберленде, Англия.
Она представляла собой агрегат, предназначенный для питания одной единственной дуговой лампы в его картинной галерее.

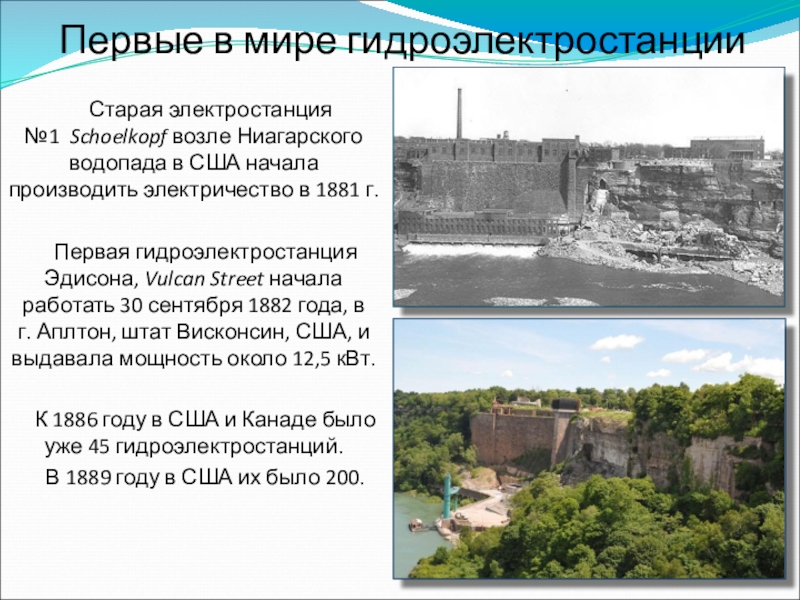

Слайд 14Первые в мире гидроэлектростанции
Старая электростанция №1 Schoelkopf возле Ниагарского водопада в США начала
Первая гидроэлектростанция Эдисона, Vulcan Street начала работать 30 сентября 1882 года, в г. Аплтон, штат Висконсин, США, и выдавала мощность около 12,5 кВт.
К 1886 году в США и Канаде было уже 45 гидроэлектростанций.
В 1889 году в США их было 200.

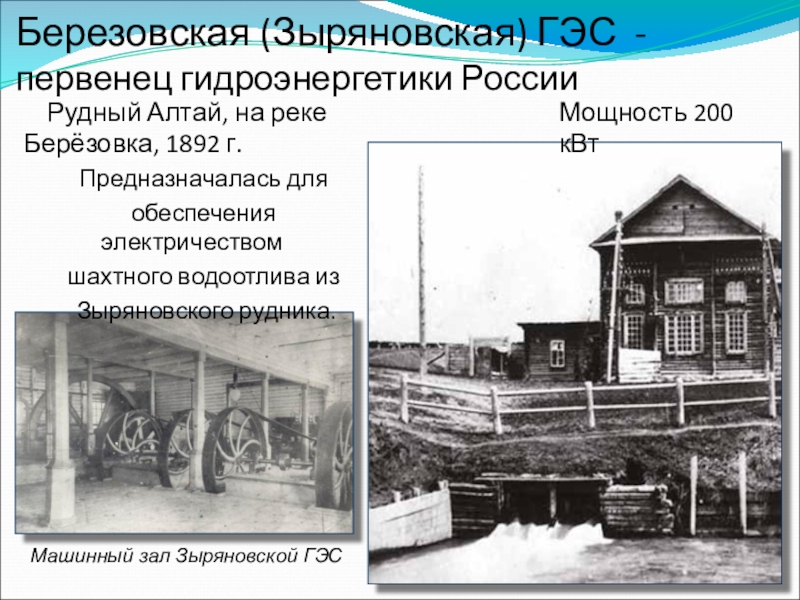

Слайд 15Березовская (Зыряновская) ГЭС -
первенец гидроэнергетики России
Рудный Алтай, на реке Берёзовка, 1892
Предназначалась для
обеспечения электричеством
шахтного водоотлива из
Зыряновского рудника.
Машинный зал Зыряновской ГЭС
Мощность 200 кВт

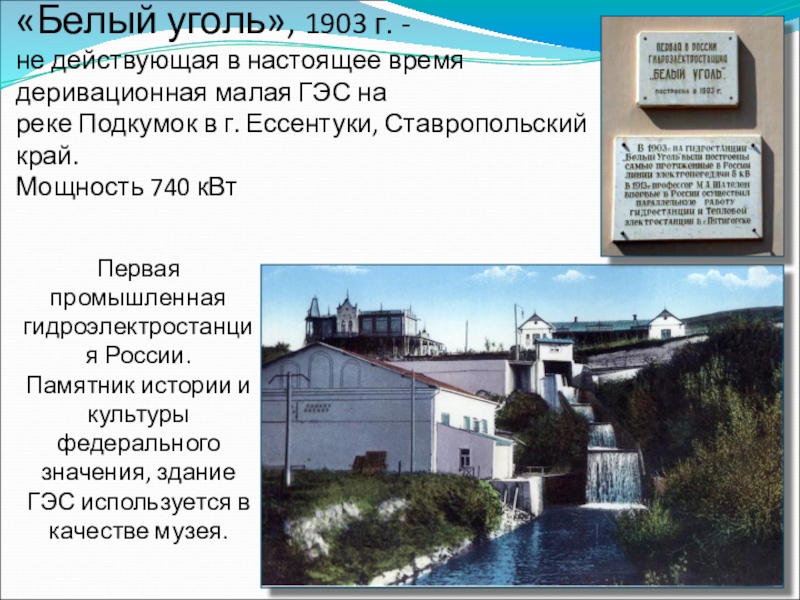

Слайд 16Гидроэлектростанция «Белый уголь», 1903 г. - не действующая в настоящее время деривационная
Первая промышленная гидроэлектростанция России.
Памятник истории и культуры федерального значения, здание ГЭС используется в качестве музея.

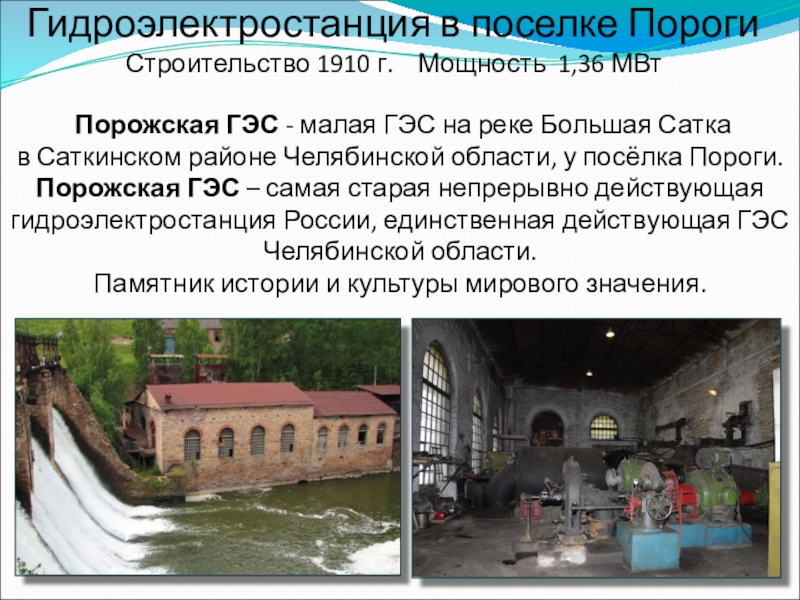

Слайд 17Гидроэлектростанция в поселке Пороги
Строительство 1910 г. Мощность 1,36 МВт
Порожская ГЭС - малая
в Саткинском районе Челябинской области, у посёлка Пороги.
Порожская ГЭС – самая старая непрерывно действующая
гидроэлектростанция России, единственная действующая ГЭС Челябинской области.
Памятник истории и культуры мирового значения.

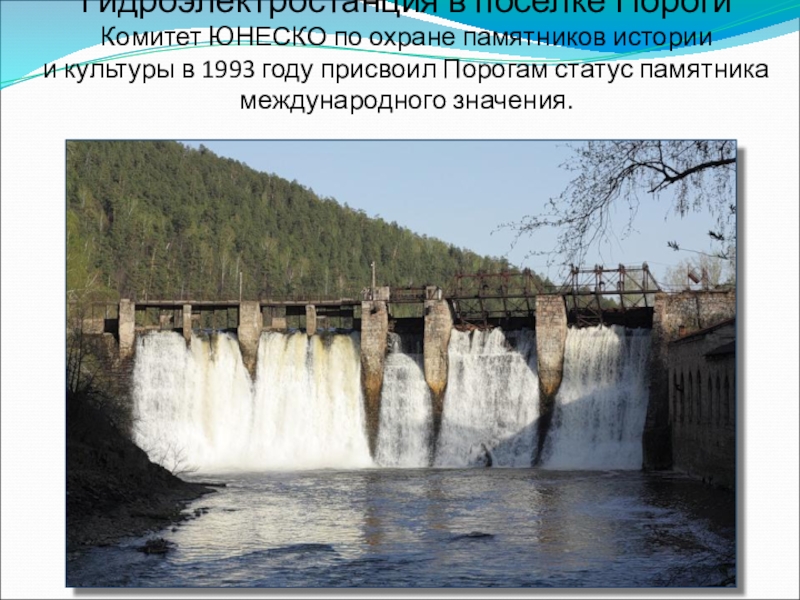

Слайд 18Гидроэлектростанция в поселке Пороги Комитет ЮНЕСКО по охране памятников истории и культуры в 1993 году

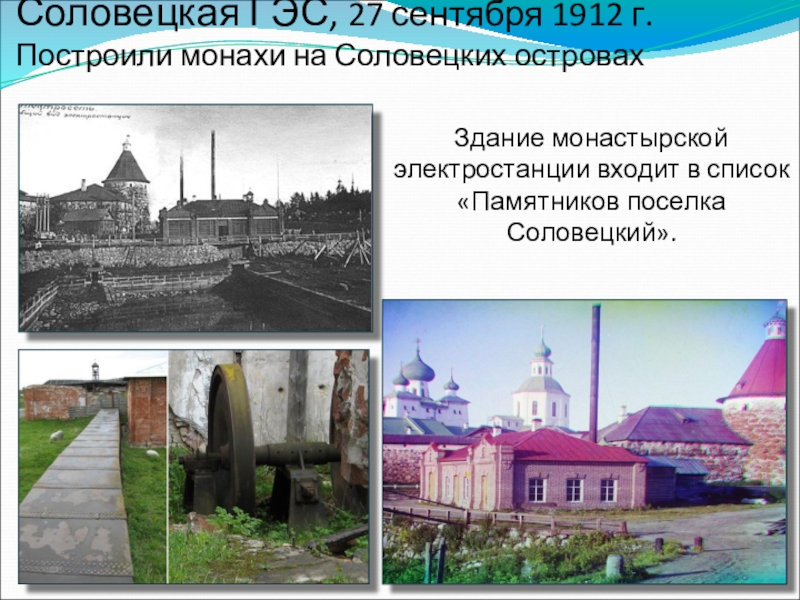

Слайд 19Соловецкая ГЭС, 27 сентября 1912 г.
Построили монахи на Соловецких островах
Здание

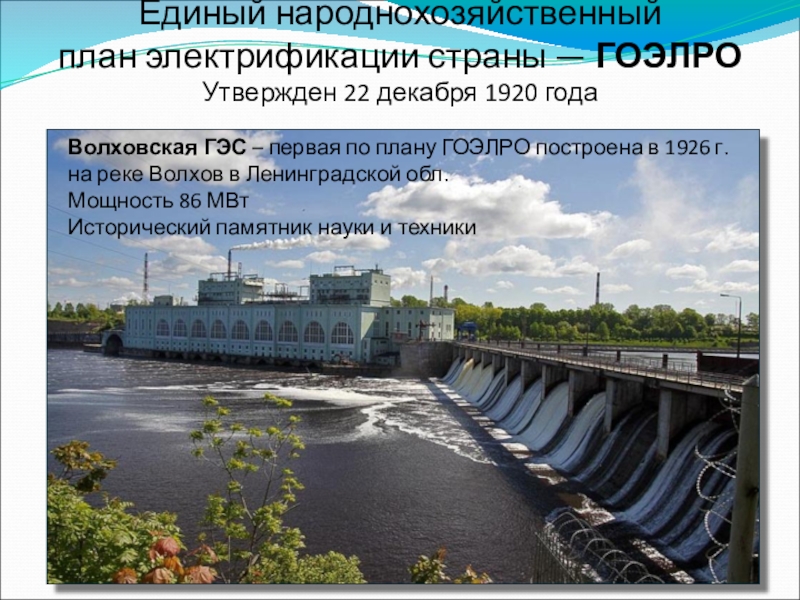

Слайд 20Единый народнохозяйственный план электрификации страны — ГОЭЛРО
Утвержден 22 декабря 1920 года
Волховская ГЭС – первая
на реке Волхов в Ленинградской обл.
Мощность 86 МВт
Исторический памятник науки и техники

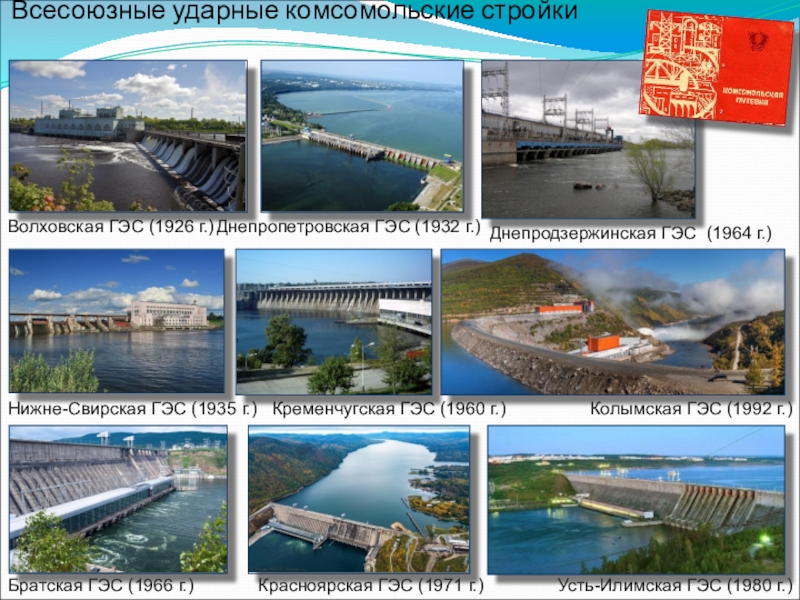

Слайд 21Гидроэлектростанции –
Всесоюзные ударные комсомольские стройки
Днепропетровская ГЭС (1932 г.)
Братская ГЭС (1966
Усть-Илимская ГЭС (1980 г.)
Волховская ГЭС (1926 г.)
Кременчугская ГЭС (1960 г.)
Днепродзержинская ГЭС (1964 г.)
Нижне-Свирская ГЭС (1935 г.)
Колымская ГЭС (1992 г.)
Красноярская ГЭС (1971 г.)

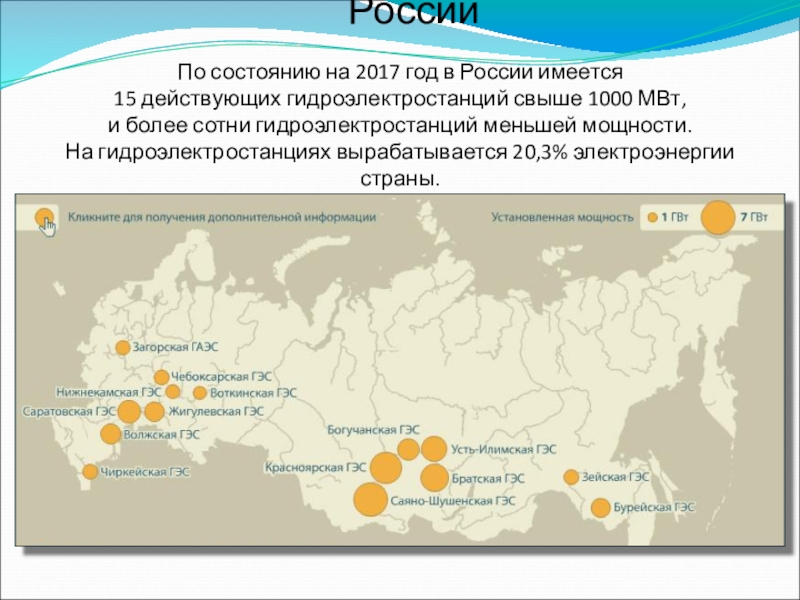

Слайд 22Крупнейшие гидроэлектростанции России
По состоянию на 2017 год в России имеется
15 действующих
и более сотни гидроэлектростанций меньшей мощности.
На гидроэлектростанциях вырабатывается 20,3% электроэнергии страны.

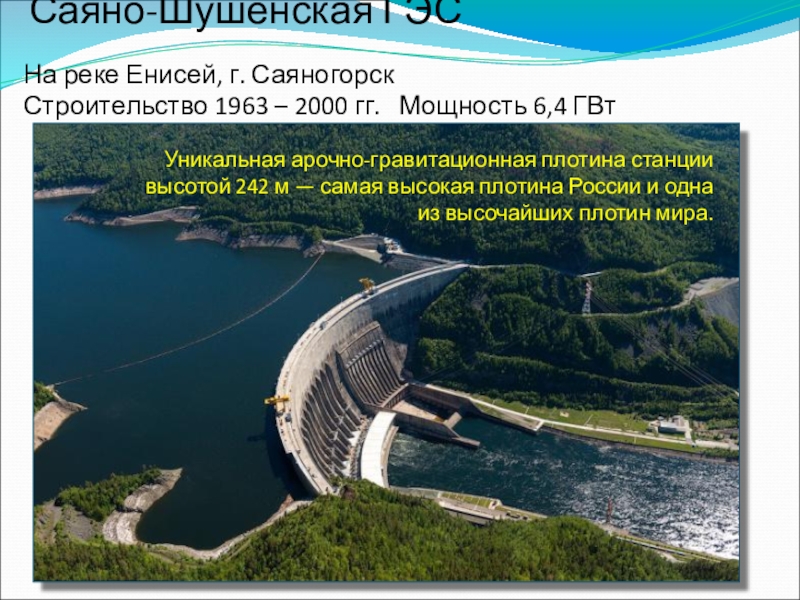

Слайд 23Саяно-Шушенская ГЭС
Уникальная арочно-гравитационная плотина станции высотой 242 м — самая высокая плотина России и одна из
На реке Енисей, г. Саяногорск
Строительство 1963 – 2000 гг. Мощность 6,4 ГВт

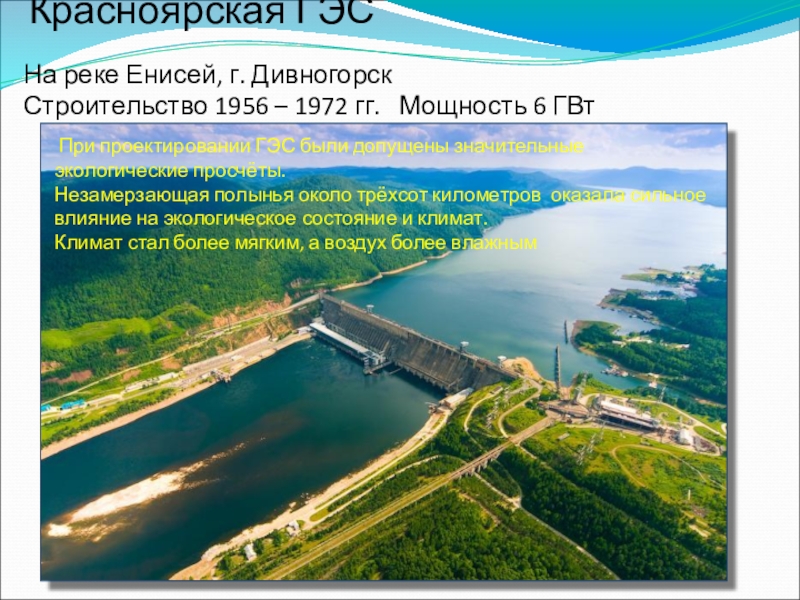

Слайд 24Красноярская ГЭС
При проектировании ГЭС были допущены значительные экологические просчёты.
Незамерзающая полынья
Климат стал более мягким, а воздух более влажным
На реке Енисей, г. Дивногорск
Строительство 1956 – 1972 гг. Мощность 6 ГВт
Слайд 25Братская ГЭС
Напорные сооружения ГЭС образуют уникальное, крупнейшее в России
по
Братское водохранилище.
Площадь водохранилища при нормальном подпорном уровне 5480 км², длина 565 км, максимальная ширина 33 км, площадь водосбора 736 тыс. км².
на реке Ангара, г. Братск Иркутской обл.
Строительство 1961 – 1966 гг. Мощность 4,5 ГВт
Слайд 26Усть-Илимская ГЭС
На реке Ангара,
г. Усть-Илимск
Строительство 1963 – 1980 гг.
Мощность 3,84 ГВт
Богучанская ГЭС
На реке Ангара, г. Кодинск
Строительство 1974 – 2014 гг.
Мощность 3 ГВт
Слайд 27Волжская ГЭС
на реке Волга
Волгоградская область
Строительство 1958 – 1961 гг.
Саратовская ГЭС
на реке Волга
Саратовская область
Строительство 1967– 1970 гг.
Мощность 1,4 ГВт

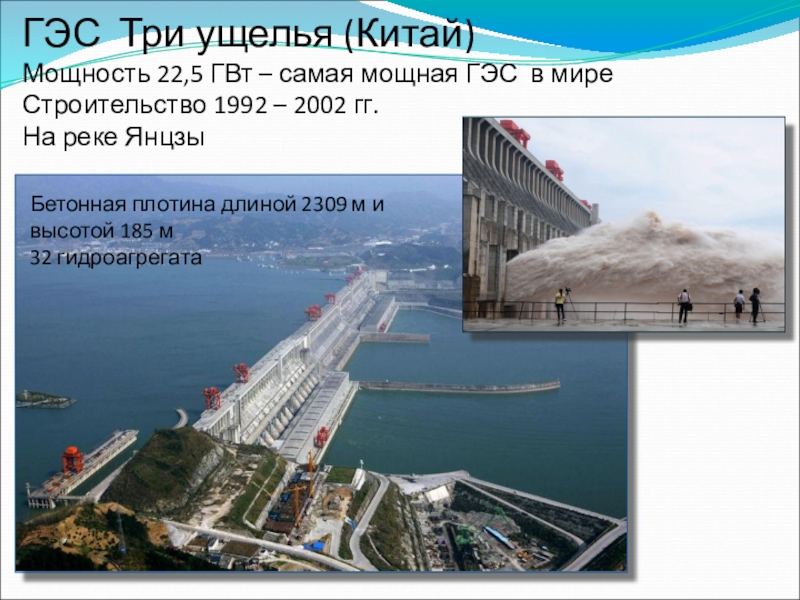

Слайд 29ГЭС Три ущелья (Китай) Мощность 22,5 ГВт – самая мощная ГЭС
Бетонная плотина длиной 2309 м и высотой 185 м
32 гидроагрегата

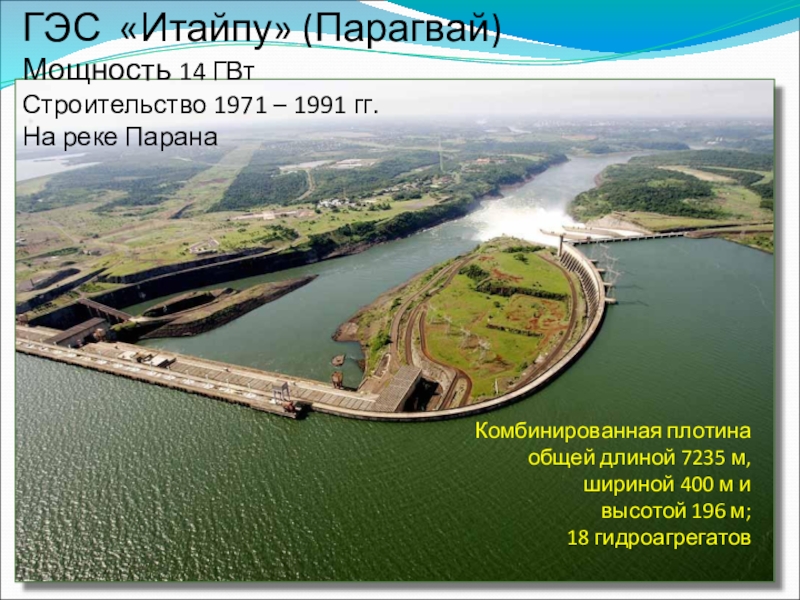

Слайд 30ГЭС «Итайпу» (Парагвай) Мощность 14 ГВт Строительство 1971 – 1991 гг.
Комбинированная плотина
общей длиной 7235 м,
шириной 400 м и
высотой 196 м;
18 гидроагрегатов
Слайд 31ГЭС Силоду (Китай) Мощность 13,9 ГВт Строительство 2005
Высота над уровнем моря верхнего бьефа составляет 600 м, нижнего — 380 м.

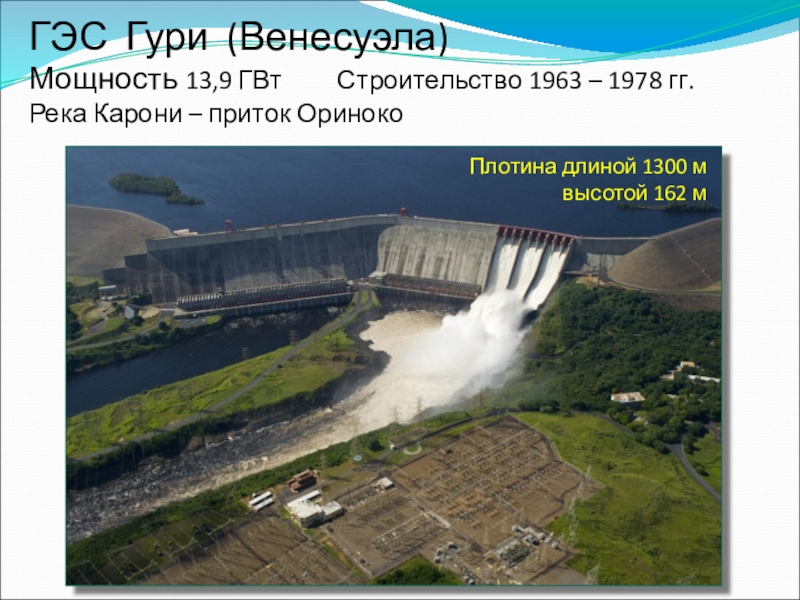

Слайд 32ГЭС Гури (Венесуэла) Мощность 13,9 ГВт Строительство 1963
Плотина длиной 1300 м
высотой 162 м
Слайд 33Черчилл-Фолс — деривационная ГЭС на реке Черчилл в провинции Канады Ньюфаундленд и Лабрадор Мощность 5,4 ГВт
Водохранилище — общей площадью 6 988 км2
и объёмом 28 км³ — сформировано 88 деривационными дамбами общей длиной более 64 км,

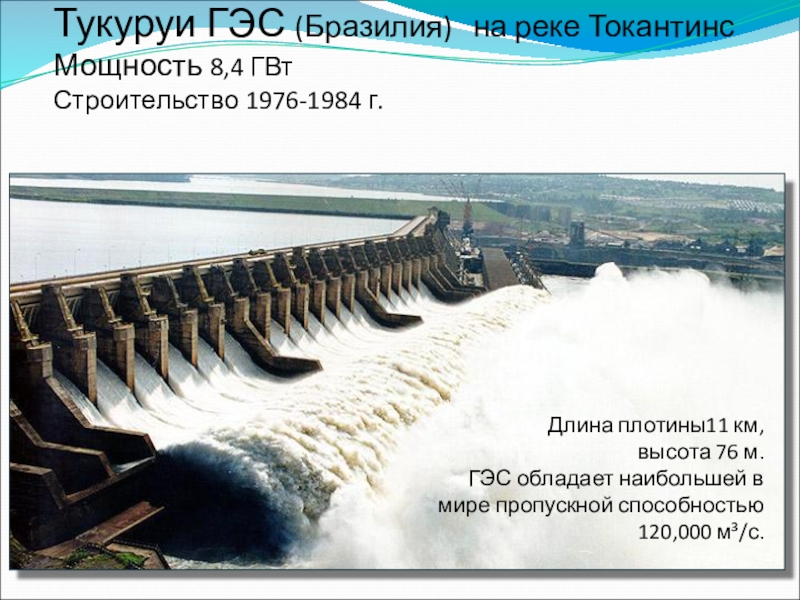

Слайд 34Тукуруи ГЭС (Бразилия) на реке Токантинс Мощность 8,4 ГВт
Длина плотины11 км,
высота 76 м.
ГЭС обладает наибольшей в мире пропускной способностью 120,000 м³/с.
Слайд 35Гидроаккумулирующая электростанция Бас Каунти (США, штат Виргиния) - самая крупная в
Энергии станции достаточно для того, чтобы обеспечить потребности в электричестве города с численностью населения в три миллиона человек.

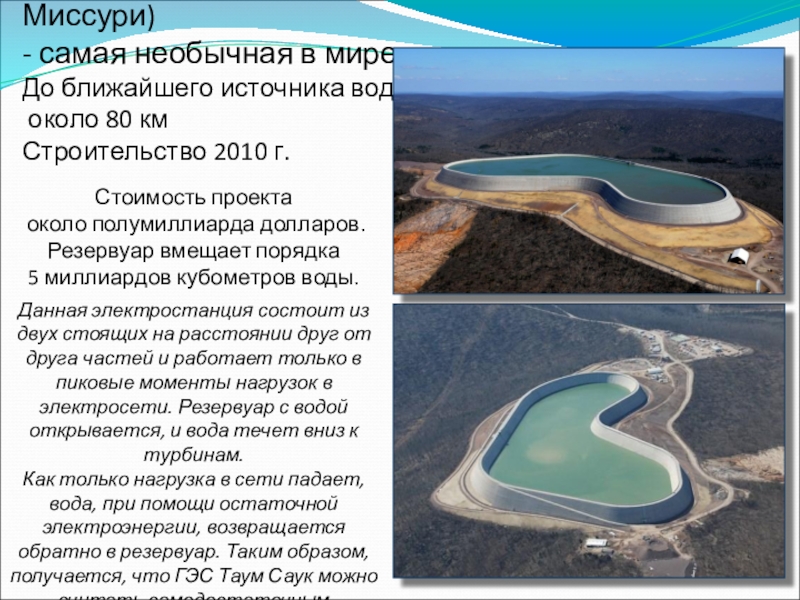

Слайд 36ГАЭС Таум Сок (США, штат Миссури) - самая необычная в мире.
Стоимость проекта
около полумиллиарда долларов.
Резервуар вмещает порядка
5 миллиардов кубометров воды.
Данная электростанция состоит из двух стоящих на расстоянии друг от друга частей и работает только в пиковые моменты нагрузок в электросети. Резервуар с водой открывается, и вода течет вниз к турбинам.
Как только нагрузка в сети падает, вода, при помощи остаточной электроэнергии, возвращается обратно в резервуар. Таким образом, получается, что ГЭС Таум Саук можно считать самодостаточным аккумулятором.

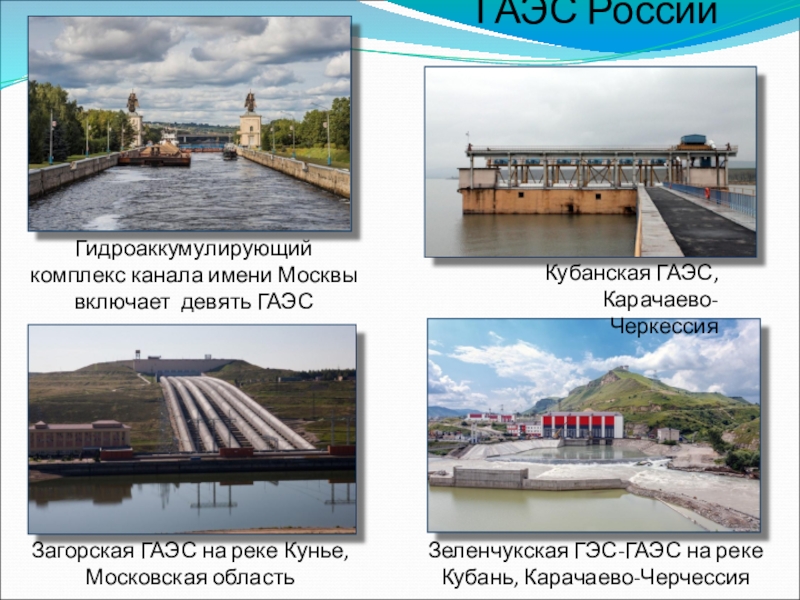

Слайд 37ГАЭС России
Гидроаккумулирующий комплекс канала имени Москвы включает девять ГАЭС
Зеленчукская ГЭС-ГАЭС на реке
Загорская ГАЭС на реке Кунье,
Московская область
Кубанская ГАЭС,
Карачаево-Черкессия
Слайд 38Приливные электростанции используются во Франции, Великобритании, Канаде, Китае, Индии, США и других странах.
Крупнейшие
Сихвинская ПЭС
Южная Корея
Мощность 254 МВт
Строительство 2011 г.
ПЭС «Ля Ранс»
Франция
Мощность 240 МВт
Строительство 1966 г.

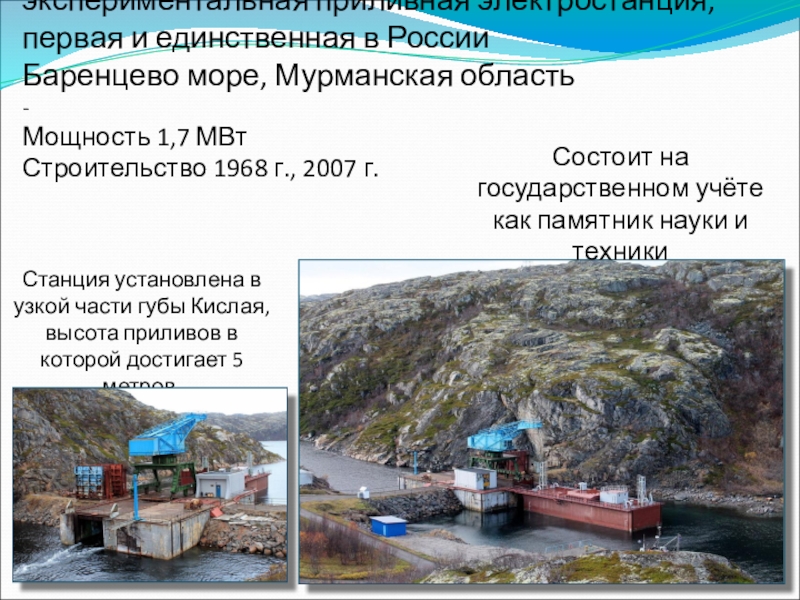

Слайд 39 Кислогубская ПЭС - экспериментальная приливная электростанция, первая и единственная в России Баренцево море, Мурманская область -
Станция установлена в узкой части губы Кислая, высота приливов в которой достигает 5 метров.
Состоит на государственном учёте как памятник науки и техники
Слайд 40Крупнейшие аварии и проишествия на ГЭС
17 мая 1943 года
Операции британских войск Chastise по
в том числе около 700 советских военнопленных.
Слайд 419 октября 1963 г. Плотина Вайонт в Италии рядом с горой Монте-Ток
В чашу водохранилища за 45 секунд обрушился горный массив длиной 2 км. Чаша водохранилища оказалась заполненной горной породой до высоты 175 м над уровнем воды.
Было разрушено несколько сёл и деревень, погибли их жители.
С момента возникновения оползня до полного разрушения объектов в нижнем бьефе прошло всего 7 минут.
Слайд 42Август 1975 г. Прорыв плотины Баньцяо на реке Жухэ в Китае - крупнейшая
Дамба была сконструирована таким образом, чтобы пережить крупнейшие наводнения, которые случаются раз в тысячу лет (306 мм осадков за день).
Однако в августе 1975 года произошло крупнейшее за 2000 лет наводнение, как следствие мощного тайфуна Нина и нескольких дней рекордных штормов.
Слайд 43Пожары на гидроэлектростанциях
12 сентября 2007 года - на Новосибирской ГЭС произошел
3 августа 2009 года - возгорание на трансформаторе напряжения открытого распределительного устройства 200 кВ Бурейской ГЭС.
16 августа 2009 года - пожар в мини-АТС Братской ГЭС, выход из строя аппаратуры связи и телеметрии ГЭС (Братская ГЭС входит в тройку крупнейших ГЭС России).
Слайд 4417 августа 2009 года Авария на Саяно-Шушенской ГЭС самой мощной в России В результате аварии
Авария на СШГЭС с многочисленными человеческими жертвами стала следствием целого ряда причин технического, организационного и нормативного правового характера.
Слайд 45Гидроэлектростанции
Преимущества:
использование возобновляемой энергии;
очень дешевая электроэнергия;
самые экономичные, КПД = 93%;
работа не сопровождается вредными
быстрый (относительно ТЭЦ/ТЭС) выход на режим выдачи рабочей мощности после включения станции;
смягчение климата вблизи крупных водохранилищ.
Недостатки:
затопление пахотных земель;
строительство ведется только там, где есть большие запасы энергии воды;
горные реки опасны из-за высокой сейсмичности районов;
экологические проблемы.

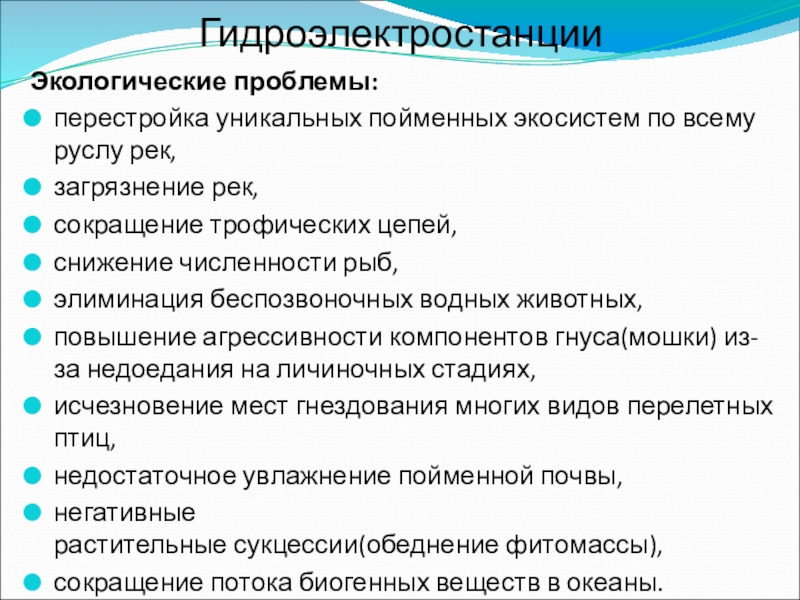

Слайд 46Гидроэлектростанции
Экологические проблемы:
перестройка уникальных пойменных экосистем по всему руслу рек,
загрязнение рек,
сокращение трофических цепей,
снижение численности рыб,
элиминация беспозвоночных водных животных,
повышение агрессивности компонентов гнуса(мошки) из-за недоедания на личиночных стадиях,
исчезновение мест гнездования многих видов перелетных птиц,
недостаточное увлажнение пойменной почвы,
негативные растительные сукцессии(обеднение фитомассы),
сокращение потока биогенных веществ в океаны.
Слайд 47Молога – город, которого нет, город под водой
14 сентября 1935 г.
Есть
14 сентября 1935 года СНК СССР и ЦК ВКП(б) приняли постановление о начале строительства Рыбинского и Угличского гидроузлов.
Город Молога попадал в зону затопления.
Год основания города Молога 1149 г.

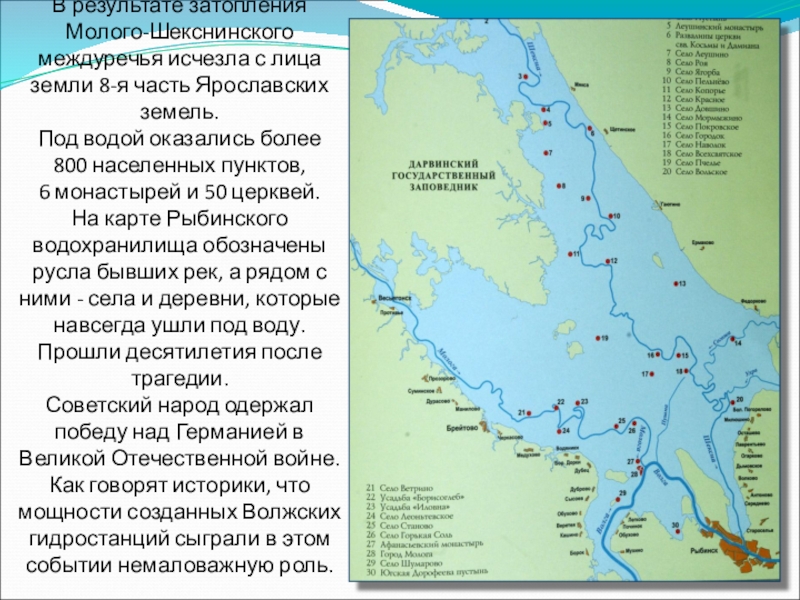

Слайд 49В результате затопления Молого-Шекснинского междуречья исчезла с лица земли 8-я часть
Слайд 50Источники
https://ru.wikipedia.org/wikihttps://ru.wikipedia.org/wikiВикипедия
https://dic.academic.ru
http://mologa-zatoplennyj-gorod-russkaya-atlantida/
