Презентация, доклад к уроку Электромагнитная индукция

Содержание

СодержаниеМ.ФарадейОпыты ФарадеяМагнитный потокЭлектромагнитная индукцияВозникновение индукционного токаВихревое электрическое полеЗакон электромагнитной индукцииТестСписок литературы

Слайд 1Презентация по физике 11 класс «Электромагнитная индукция»
Акульшина Маулида Гузаировна
учитель физики МБОУ СОШ

№6
г. Ноябрьск

Презентация по физике 11 класс «Электромагнитная индукция»Акульшина Маулида Гузаировнаучитель физики МБОУ СОШ №6 г. Ноябрьск

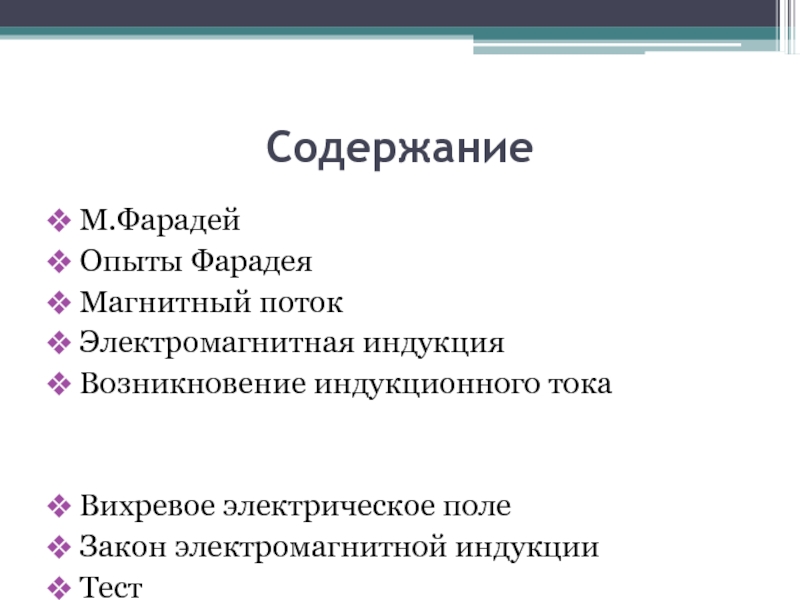

Слайд 2Содержание
М.Фарадей
Опыты Фарадея
Магнитный поток
Электромагнитная индукция
Возникновение индукционного тока


Вихревое электрическое поле
Закон электромагнитной индукции
Тест
Список литературы

СодержаниеМ.ФарадейОпыты ФарадеяМагнитный потокЭлектромагнитная индукцияВозникновение индукционного токаВихревое электрическое полеЗакон электромагнитной индукцииТестСписок литературы

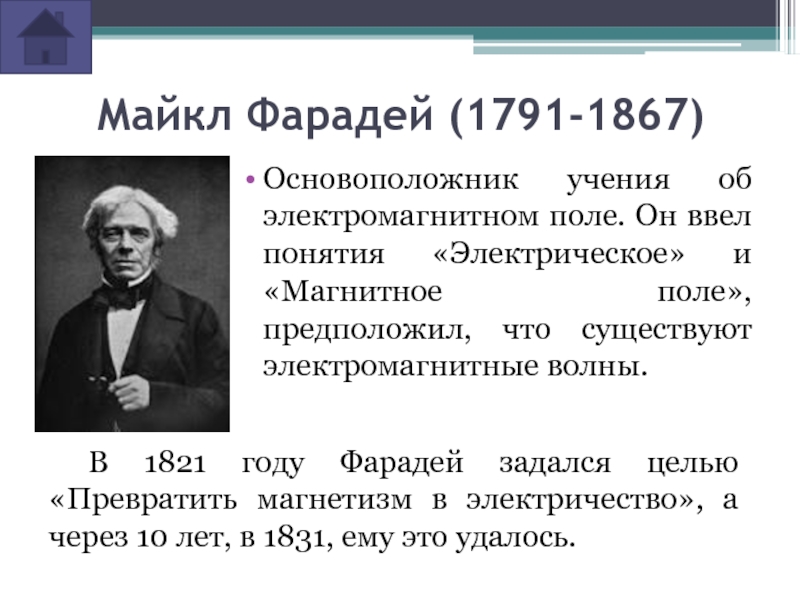

Слайд 3Майкл Фарадей (1791-1867)
Основоположник учения об электромагнитном поле. Он ввел понятия «Электрическое»

и «Магнитное поле», предположил, что существуют электромагнитные волны.

В 1821 году Фарадей задался целью «Превратить магнетизм в электричество», а через 10 лет, в 1831, ему это удалось.


Майкл Фарадей (1791-1867)Основоположник учения об электромагнитном поле. Он ввел понятия «Электрическое» и «Магнитное поле», предположил, что существуют

Слайд 4Опыт Фарадея
Постоянный магнит вставляют в катушку, замкнутую на гальванометр, или вынимают

из нее. При движении магнита в контуре возникает электрический ток.

Фарадей заметил, что индукционный ток возникает при изменении числа линий магнитной индукции, пронизывающих катушку.


Опыт ФарадеяПостоянный магнит вставляют в катушку, замкнутую на гальванометр, или вынимают из нее. При движении магнита в контуре

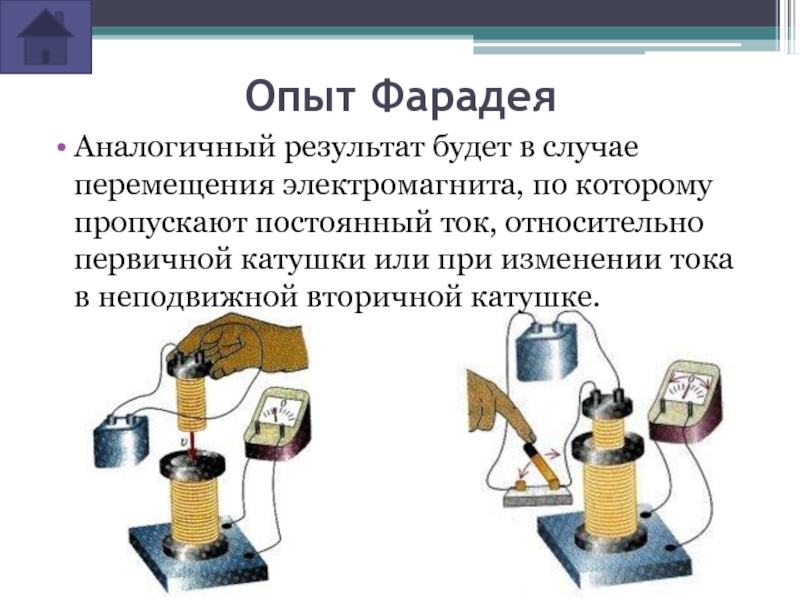

Слайд 5Аналогичный результат будет в случае перемещения электромагнита, по которому пропускают постоянный

ток, относительно первичной катушки или при изменении тока в неподвижной вторичной катушке.

Опыт Фарадея


Аналогичный результат будет в случае перемещения электромагнита, по которому пропускают постоянный ток, относительно первичной катушки или при

Слайд 6
Ф = BScosα
[ВБ]
Магнитный поток
Когда плоскость контура перпендикулярна В, то магнитный

поток через контур равен BS

Число пронизывающих контур линий магнитной индукции пропорционально cosα, где α – угол между В и перпендикуляром к плоскости контура

Ф = BScosα[ВБ] 	Магнитный потокКогда плоскость контура перпендикулярна В, то магнитный поток через контур равен BSЧисло пронизывающих

Слайд 7Важно различать!
Векторная физическая величина, являющаяся силовой характеристикой магнитного поля.
Явление возникновения электрического

тока в проводящем контре при изменении магнитного потока через поверхность, ограниченную этим контуром.

Магнитная индукция

Электромагнитная индукция


Важно различать!Векторная физическая величина, являющаяся силовой характеристикой магнитного поля.Явление возникновения электрического тока в проводящем контре при изменении

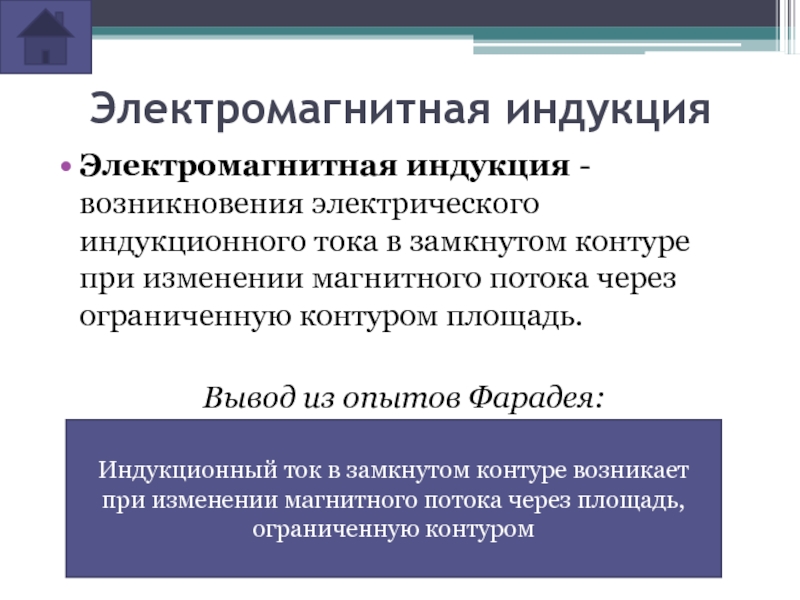

Слайд 8
Электромагнитная индукция
Электромагнитная индукция - возникновения электрического индукционного тока в замкнутом контуре

при изменении магнитного потока через ограниченную контуром площадь.

Вывод из опытов Фарадея:

Индукционный ток в замкнутом контуре возникает при изменении магнитного потока через площадь, ограниченную контуром

Электромагнитная индукцияЭлектромагнитная индукция - возникновения электрического индукционного тока в замкнутом контуре при изменении магнитного потока через ограниченную

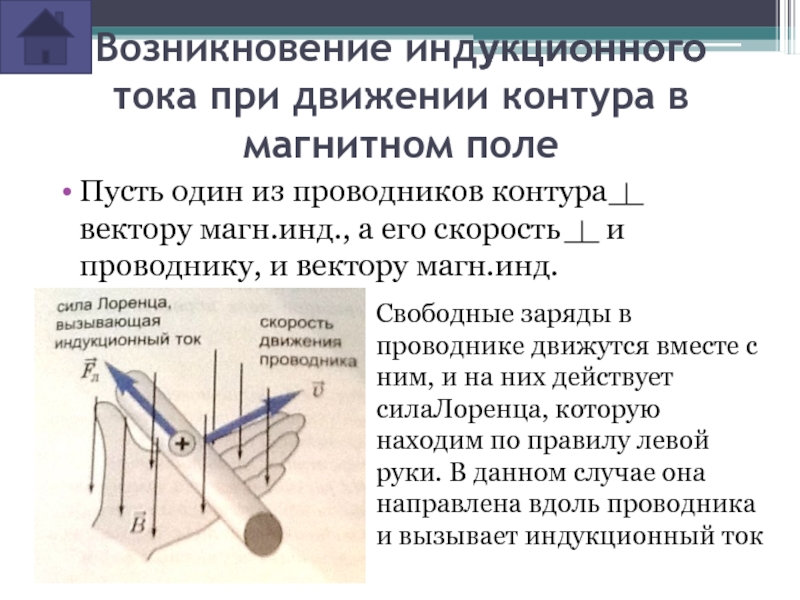

Слайд 9Возникновение индукционного тока при движении контура в магнитном поле
Пусть один из

проводников контура вектору магн.инд., а его скорость и проводнику, и вектору магн.инд.

Свободные заряды в проводнике движутся вместе с ним, и на них действует силаЛоренца, которую находим по правилу левой руки. В данном случае она направлена вдоль проводника и вызывает индукционный ток


Возникновение индукционного тока при движении контура в магнитном полеПусть один из проводников контура   вектору магн.инд.,

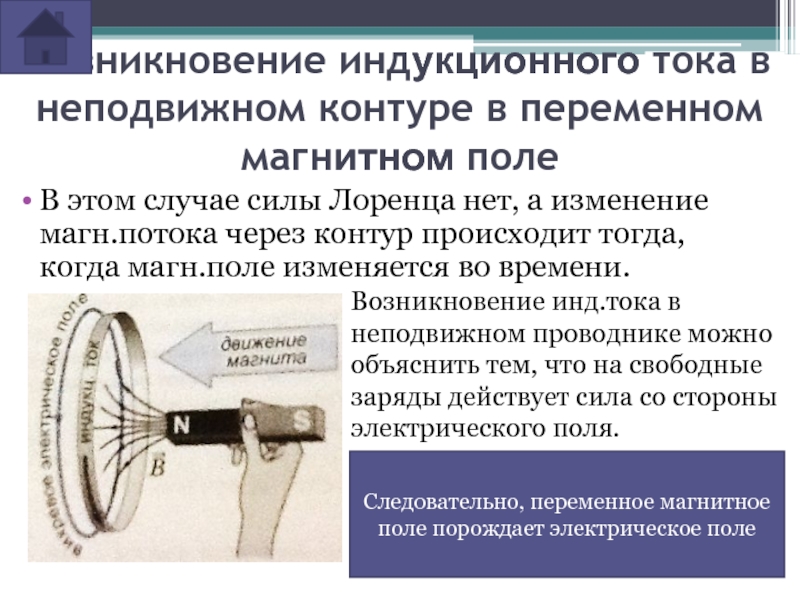

Слайд 10Возникновение индукционного тока в неподвижном контуре в переменном магнитном поле
В этом

случае силы Лоренца нет, а изменение магн.потока через контур происходит тогда, когда магн.поле изменяется во времени.

Возникновение инд.тока в неподвижном проводнике можно объяснить тем, что на свободные заряды действует сила со стороны электрического поля.

Следовательно, переменное магнитное поле порождает электрическое поле


Возникновение индукционного тока в неподвижном контуре в переменном магнитном полеВ этом случае силы Лоренца нет, а изменение

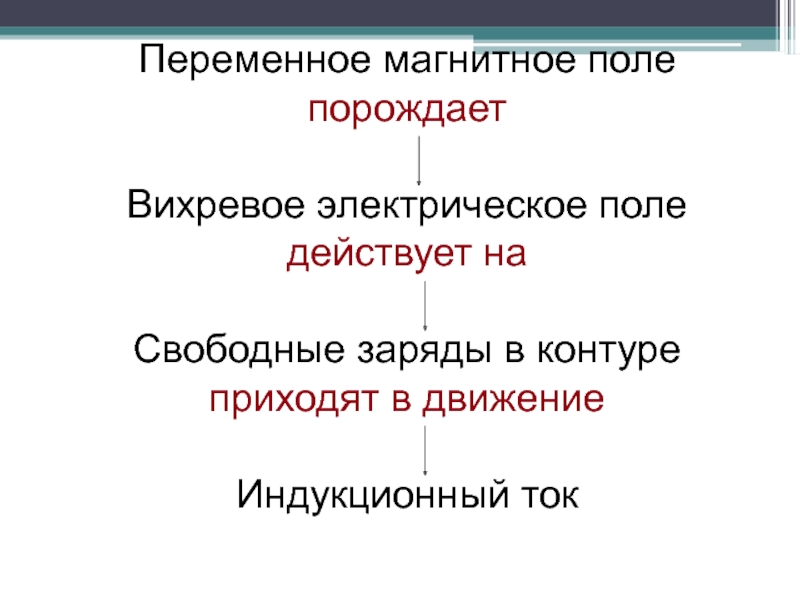

Слайд 11Переменное магнитное поле порождает Вихревое электрическое поле действует на Свободные заряды в контуре приходят в

движение Индукционный ток
Переменное магнитное поле порождает  Вихревое электрическое поле действует на  Свободные заряды в контуре приходят в

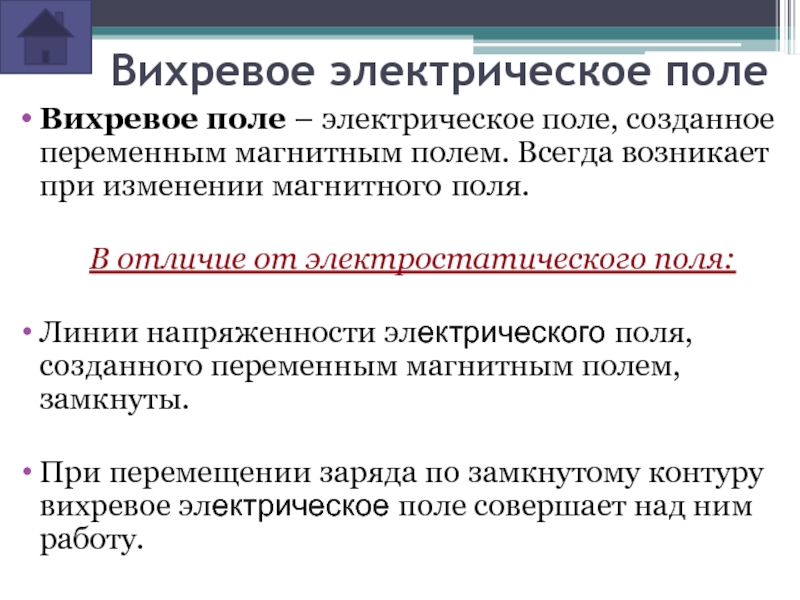

Слайд 12Вихревое электрическое поле
Вихревое поле – электрическое поле, созданное переменным магнитным полем.

Всегда возникает при изменении магнитного поля.

В отличие от электростатического поля:

Линии напряженности электрического поля, созданного переменным магнитным полем, замкнуты.

При перемещении заряда по замкнутому контуру вихревое электрическое поле совершает над ним работу.


Вихревое электрическое полеВихревое поле – электрическое поле, созданное переменным магнитным полем. Всегда возникает при изменении магнитного поля.В

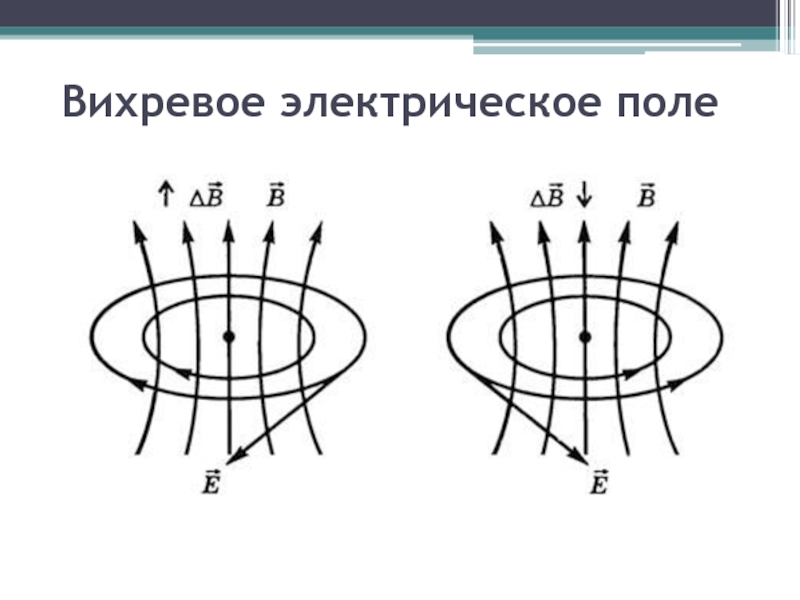

Слайд 13Вихревое электрическое поле

Вихревое электрическое поле

Слайд 14Закон электромагнитной индукции
Сторонние силы действуют на свободные заряды, если в замкнутом

контуре возникает индукционный ток. Они характеризуются электродвижущей силой.

По закону Ома для полной цепи:











- сила инд.тока
- полное сопротивление замкнутого контура




Закон электромагнитной индукции:
ЭДС индукции в замкнутом контуре равна модулю скорости изменения магнитного потока, пронизывающего этот контур


Закон электромагнитной индукцииСторонние силы действуют на свободные заряды, если в замкнутом контуре возникает индукционный ток. Они характеризуются

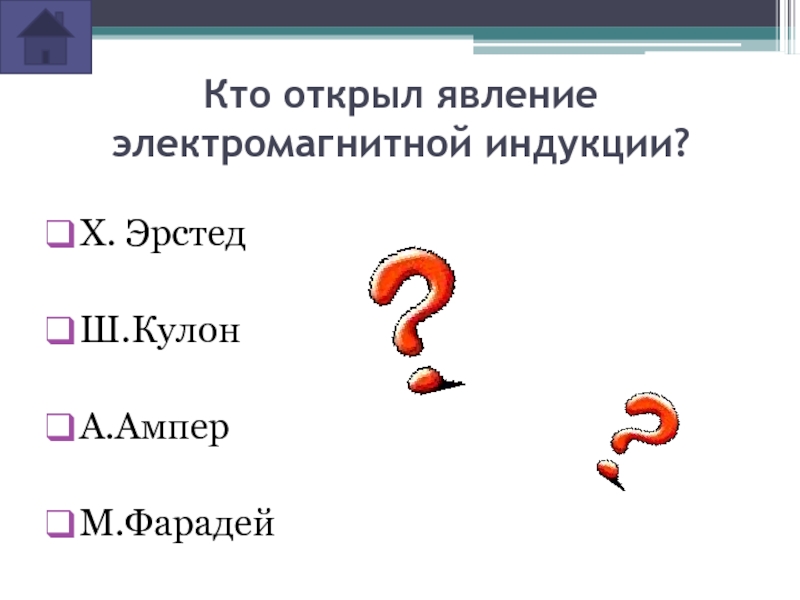

Слайд 15Кто открыл явление электромагнитной индукции?
X. Эрстед

Ш.Кулон

А.Ампер

М.Фарадей

Кто открыл явление электромагнитной индукции? X. ЭрстедШ.КулонА.АмперМ.Фарадей

Слайд 16Каким из приведенных ниже выражений определяется магнитный поток?

Bscosα

qvBI

qvBsinα

IBlsina

Каким из приведенных ниже выражений определяется магнитный поток?BscosαqvBIqvBsinαIBlsina

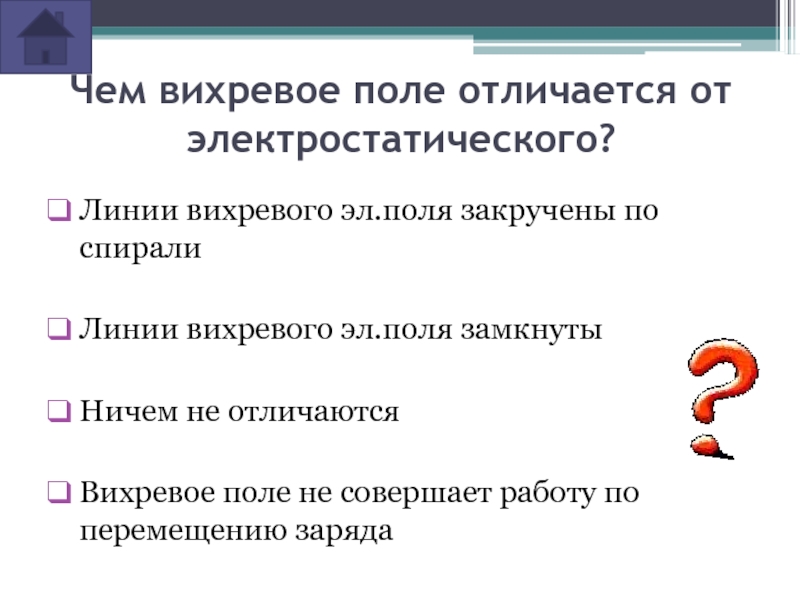

Слайд 17Чем вихревое поле отличается от электростатического?
Линии вихревого эл.поля закручены по спирали

Линии

вихревого эл.поля замкнуты

Ничем не отличаются

Вихревое поле не совершает работу по перемещению заряда



Чем вихревое поле отличается от электростатического?Линии вихревого эл.поля закручены по спиралиЛинии вихревого эл.поля замкнутыНичем не отличаютсяВихревое поле

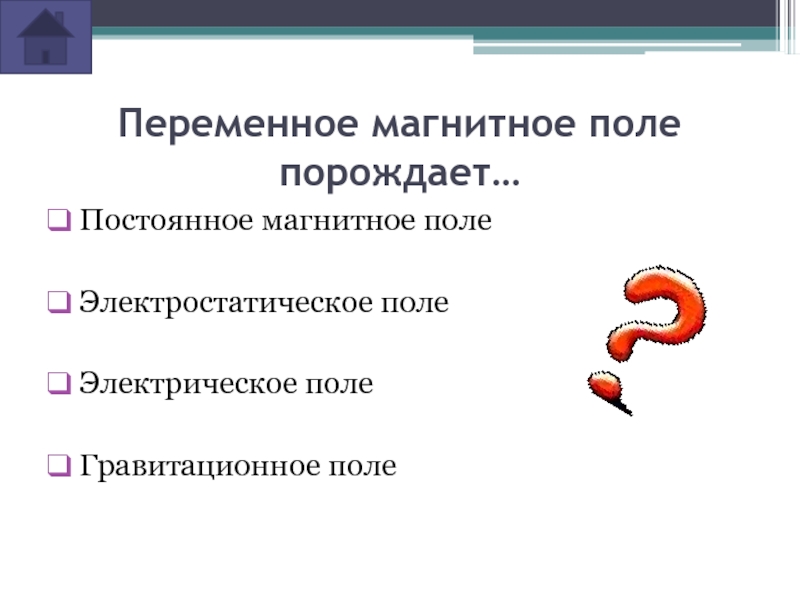

Слайд 18Переменное магнитное поле порождает…
Постоянное магнитное поле

Электростатическое поле

Электрическое поле

Гравитационное поле

Переменное магнитное поле порождает…Постоянное магнитное полеЭлектростатическое полеЭлектрическое полеГравитационное поле

Слайд 19Индукционный ток в замкнутом контуре возникает при…
Изменении магнитного потока через площадь,

ограниченную контуром

Отсутствие магнитного потока через площадь, ограниченную контуром

Существование магнитного потока через площадь, ограниченную контуром

Среди ответов нет верного


Индукционный ток в замкнутом контуре возникает при…Изменении магнитного потока через площадь, ограниченную контуромОтсутствие магнитного потока через площадь,

Слайд 20Электрическое поле, созданное переменным магнитным полем -

Вихревое

Штормовое

Кольцевое

Турбулентное

Электрическое поле, созданное переменным магнитным полем - ВихревоеШтормовоеКольцевоеТурбулентное

Слайд 21Тест «Электромагнитная индукция»
http://www.schooltests.ru/

Тест «Электромагнитная индукция»http://www.schooltests.ru/

Слайд 22Список используемых сайтов:
http://e-science.ru/physics/theory/?t=35 - Портал Естественных Наук

http://www.nvtc.ee/e-oppe/Baksejeva/elmagn/_1.html

http://www.schooltests.ru/ - шКОЛЬНЫЕ ТЕСТЫ

Список используемых сайтов:http://e-science.ru/physics/theory/?t=35 - Портал Естественных Наукhttp://www.nvtc.ee/e-oppe/Baksejeva/elmagn/_1.htmlhttp://www.schooltests.ru/ - шКОЛЬНЫЕ ТЕСТЫ
