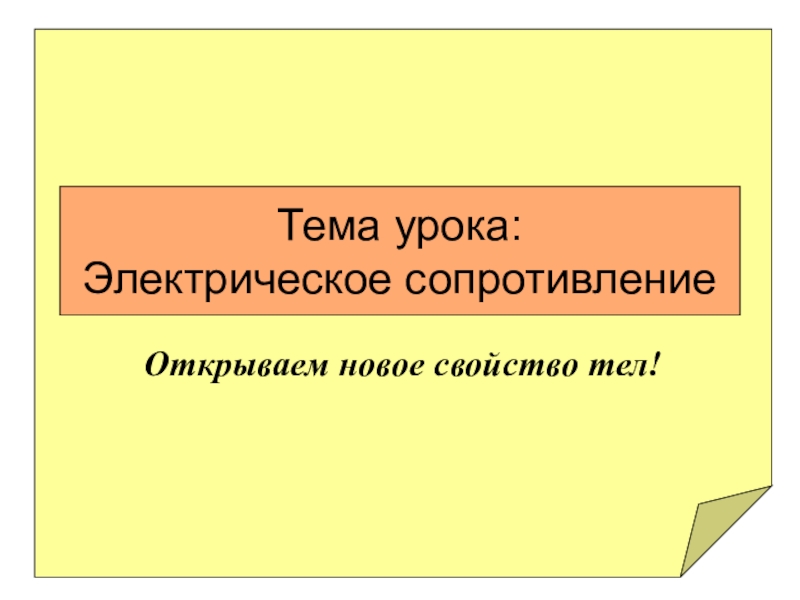

Слайд 1
Тема урока: Электрическое сопротивление
Открываем новое свойство тел!

Тема урока: Электрическое сопротивлениеОткрываем новое свойство тел!

Слайд 2Задание

Задание

Слайд 31А,2Б, 2В
2А, 1Б, 1В
3А, 4Б, 4В
4А, 3Б, 3В
Код ответов
К каким точкам

нужно подключить ВОЛЬТМЕТР, чтобы измерить напряжение на резисторе?
1А,2Б, 2В2А, 1Б, 1В3А, 4Б, 4В4А, 3Б, 3ВКод ответовК каким точкам нужно подключить ВОЛЬТМЕТР, чтобы измерить напряжение

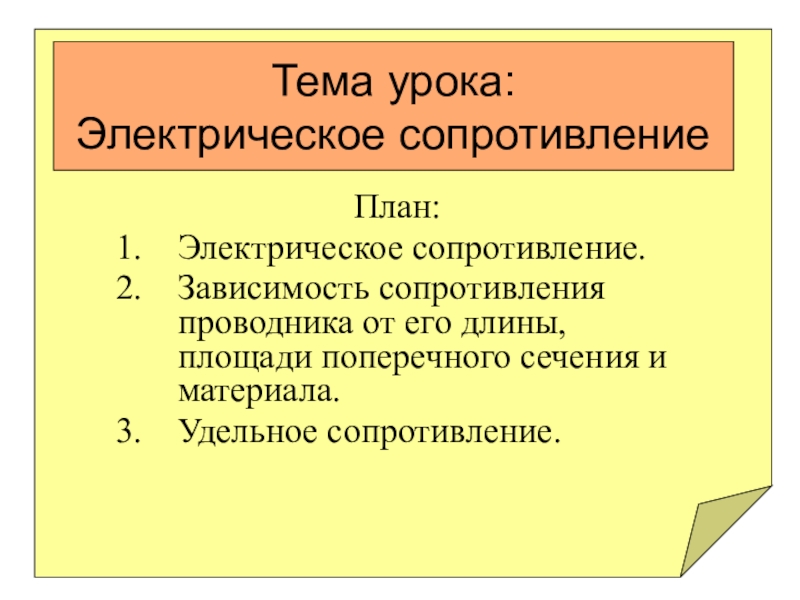

Слайд 4
Тема урока: Электрическое сопротивление
План:
Электрическое сопротивление.
Зависимость сопротивления проводника от его длины, площади поперечного

сечения и материала.
Удельное сопротивление.
Тема урока: Электрическое сопротивлениеПлан:Электрическое сопротивление.Зависимость сопротивления проводника от его длины, площади поперечного сечения и материала.Удельное сопротивление.

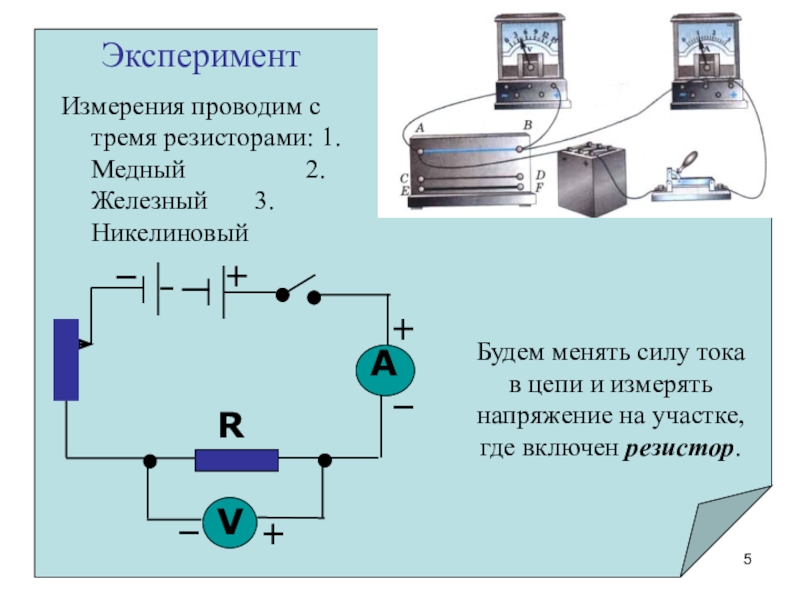

Слайд 5
Будем менять силу тока в цепи и измерять напряжение на участке,

где включен резистор.

Эксперимент
Измерения проводим с тремя резисторами: 1.Медный 2.Железный 3.Никелиновый

Будем менять силу тока в цепи и измерять напряжение на участке, где включен резистор.ЭкспериментИзмерения проводим с тремя

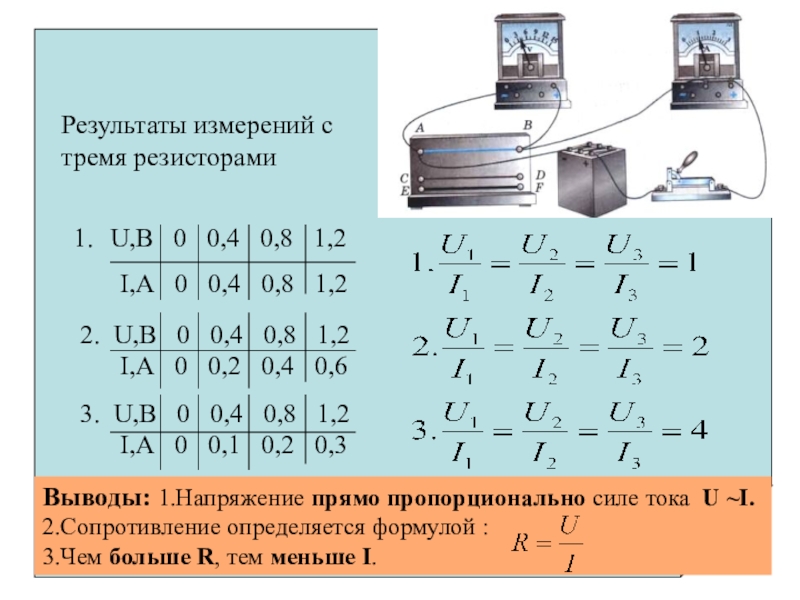

Слайд 6

U,В 0 0,4 0,8 1,2

I,А 0 0,4 0,8 1,2

2. U,В 0 0,4 0,8 1,2
I,А 0 0,2 0,4 0,6

3. U,В 0 0,4 0,8 1,2
I,А 0 0,1 0,2 0,3

Результаты измерений с тремя резисторами

Выводы: 1.Напряжение прямо пропорционально силе тока U ~I. 2.Сопротивление определяется формулой : 3.Чем больше R, тем меньше I.



U,В  0  0,4  0,8  1,2   I,А  0  0,4

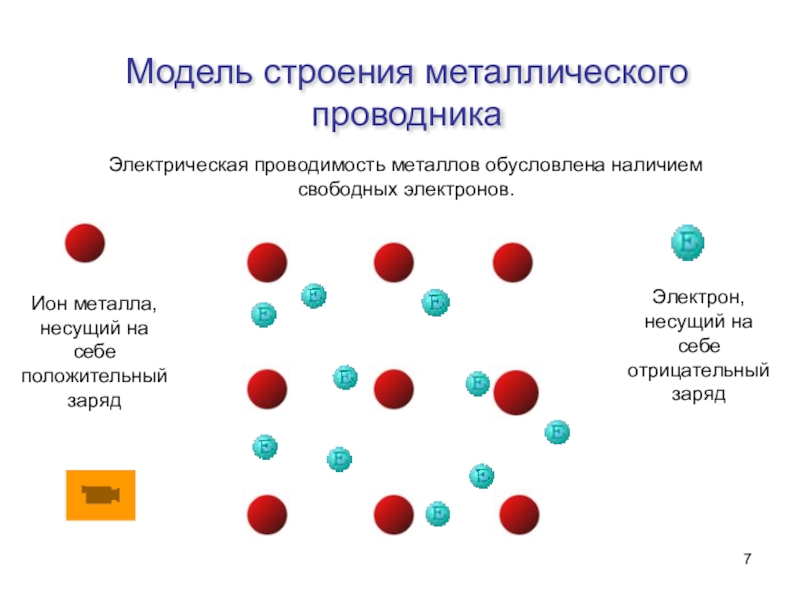

Слайд 7Электрон, несущий на себе отрицательный заряд
Электрическая проводимость металлов обусловлена наличием свободных

электронов.

Модель строения металлического проводника

Ион металла, несущий на себе положительный заряд


Электрон, несущий на себе отрицательный зарядЭлектрическая проводимость металлов обусловлена наличием свободных электронов.Модель строения металлического проводникаИон металла, несущий

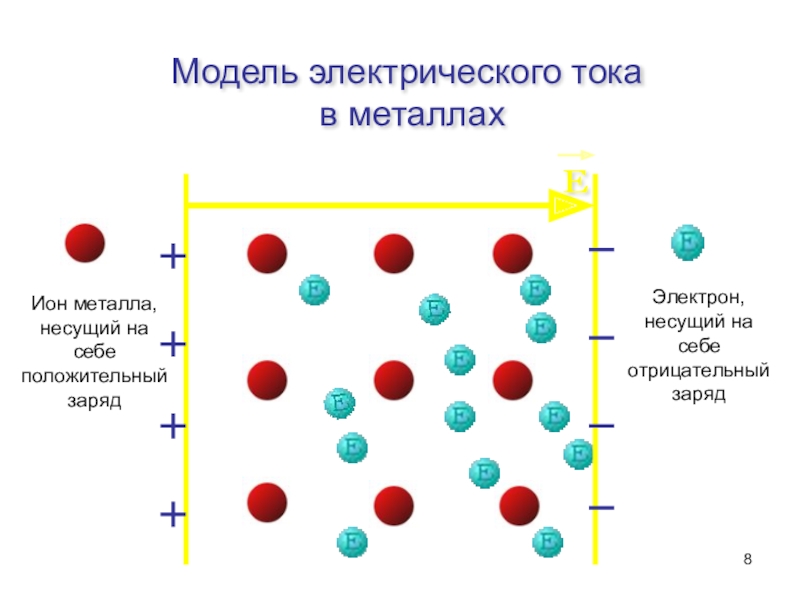

Слайд 8Модель электрического тока в металлах
Е
Ион металла, несущий на себе положительный

заряд

Электрон, несущий на себе отрицательный заряд

Модель электрического тока  в металлахЕ Ион металла, несущий на себе положительный зарядЭлектрон, несущий на себе отрицательный

Слайд 9Ом (Ohm) Георг Симон (16.III.1787–7.VII.1854)
Немецкий физик.
Проведя серию точных экспериментов, установил (1826)

основной закон электрической цепи (закон Ома) и дал (1827) его теоретическое обоснование.
В 1881 именем Ома названа единица электрического сопротивления (Ом).
Член Лондонского королевского общества (1842).
Ом (Ohm) Георг Симон  (16.III.1787–7.VII.1854)Немецкий физик.Проведя серию точных экспериментов, установил (1826) основной закон электрической цепи (закон

Слайд 10
материал ρ
СТОЛКНОВЕНИЯ
из опытов с разными
проводниками
нем.ученого
Георга Ома
ПРИ
одинаковых U
ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
R

причина
Ед. измерения
1 мОм =

0,001 Ом
1 кОм = 1 000 Ом
1 МОм=1 000 000 Ом

ρ – удельное сопротивление проводника


длина l

сечение Ѕ

разная I

ОК

Омметр

материал ρСТОЛКНОВЕНИЯиз опытов с разнымипроводникаминем.ученогоГеорга ОмаПРИодинаковых UЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕRпричинаЕд. измерения1 мОм = 0,001 Ом1 кОм = 1 000

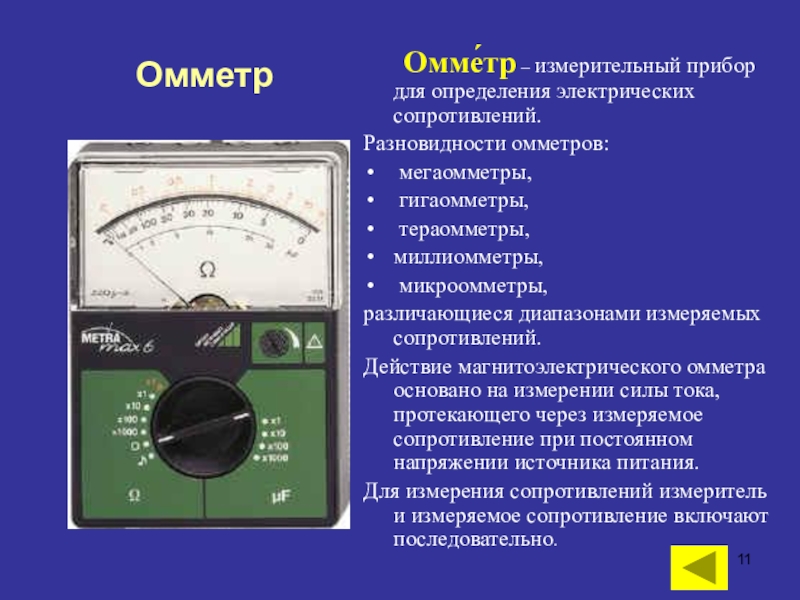

Слайд 11 Омме́тр – измерительный прибор для определения электрических сопротивлений.
Разновидности омметров:
мегаомметры,

гигаомметры,
тераомметры,
миллиомметры,
микроомметры,
различающиеся диапазонами измеряемых сопротивлений.
Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания.
Для измерения сопротивлений измеритель и измеряемое сопротивление включают последовательно.

Омметр


Омме́тр – измерительный прибор для определения электрических сопротивлений. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами

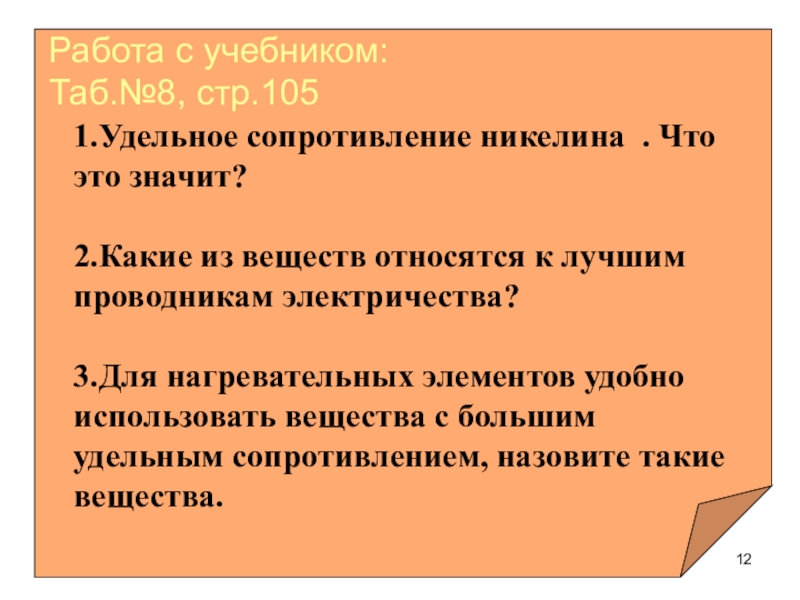

Слайд 12

1.Удельное сопротивление никелина . Что это значит?

2.Какие из веществ относятся к

лучшим проводникам электричества?

3.Для нагревательных элементов удобно использовать вещества с большим удельным сопротивлением, назовите такие вещества.

Работа с учебником: Таб.№8, стр.105

1.Удельное сопротивление никелина . Что это значит?2.Какие из веществ относятся к лучшим проводникам электричества?3.Для нагревательных элементов удобно

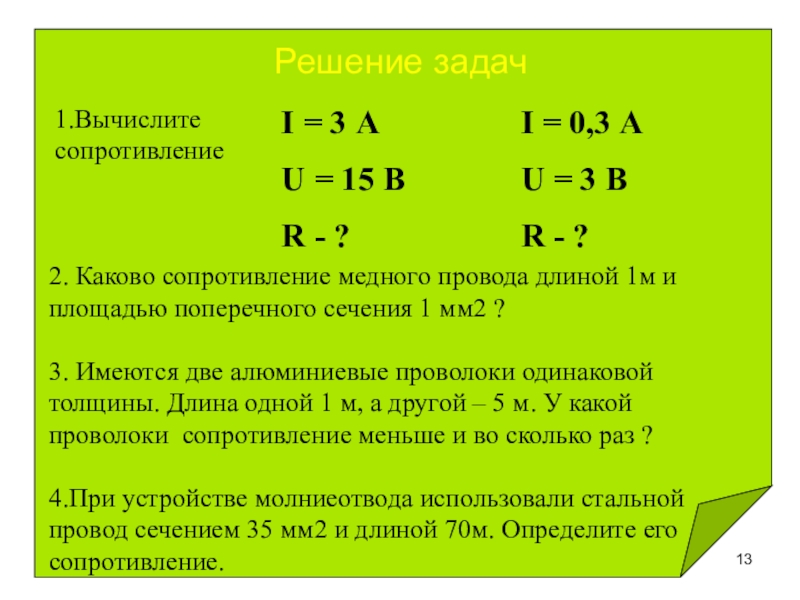

Слайд 13
I = 3 А
U = 15 В
R - ?
I = 0,3

А
U = 3 В
R - ?

1.Вычислите сопротивление

2. Каково сопротивление медного провода длиной 1м и площадью поперечного сечения 1 мм2 ?

3. Имеются две алюминиевые проволоки одинаковой толщины. Длина одной 1 м, а другой – 5 м. У какой проволоки сопротивление меньше и во сколько раз ?

4.При устройстве молниеотвода использовали стальной провод сечением 35 мм2 и длиной 70м. Определите его сопротивление.

Решение задач

I = 3 АU = 15 ВR - ?I = 0,3 АU = 3 ВR - ?1.Вычислите

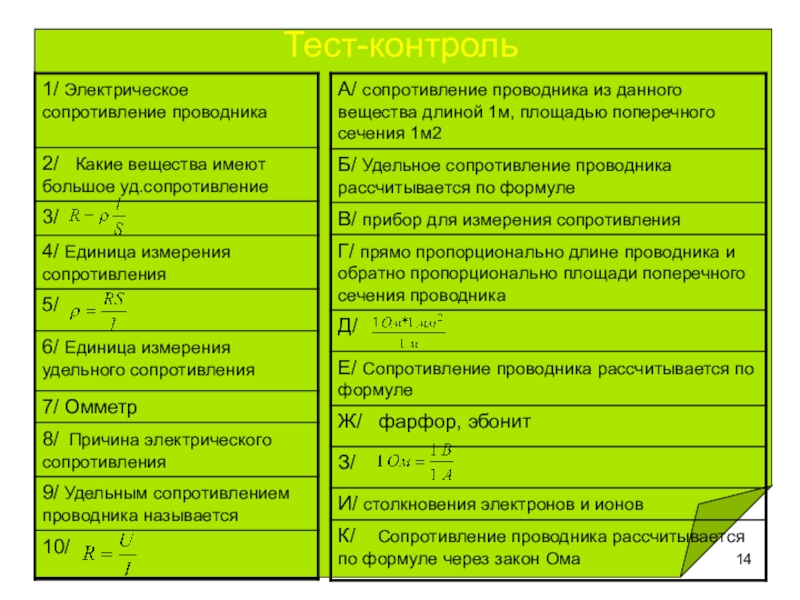

Слайд 14

Тест-контроль


Тест-контроль

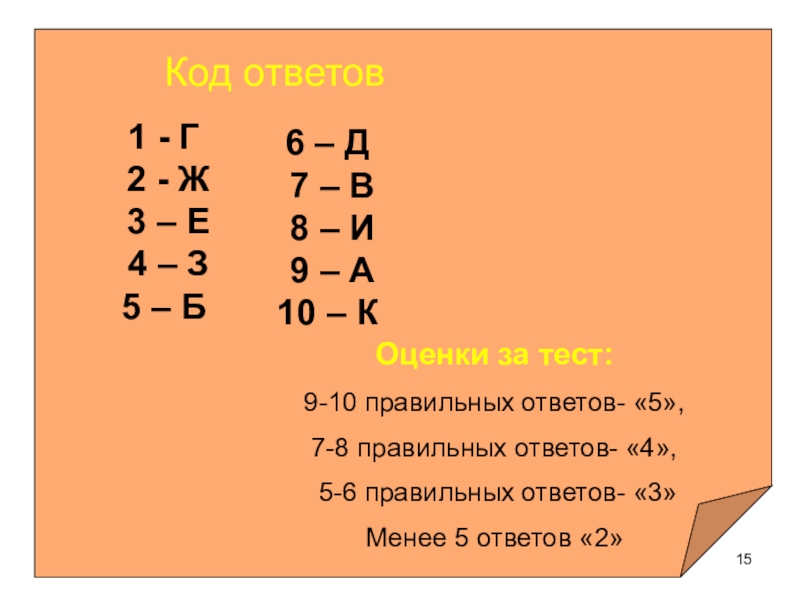

Слайд 15

1 - Г
2 - Ж
3 – Е
4 –

З
5 – Б

6 – Д
7 – В
8 – И
9 – А
10 – К

Код ответов

Оценки за тест:
9-10 правильных ответов- «5»,
7-8 правильных ответов- «4»,
5-6 правильных ответов- «3»
Менее 5 ответов «2»

1 - Г 2 - Ж 3 – Е 4 – З 5 – Б 6 –

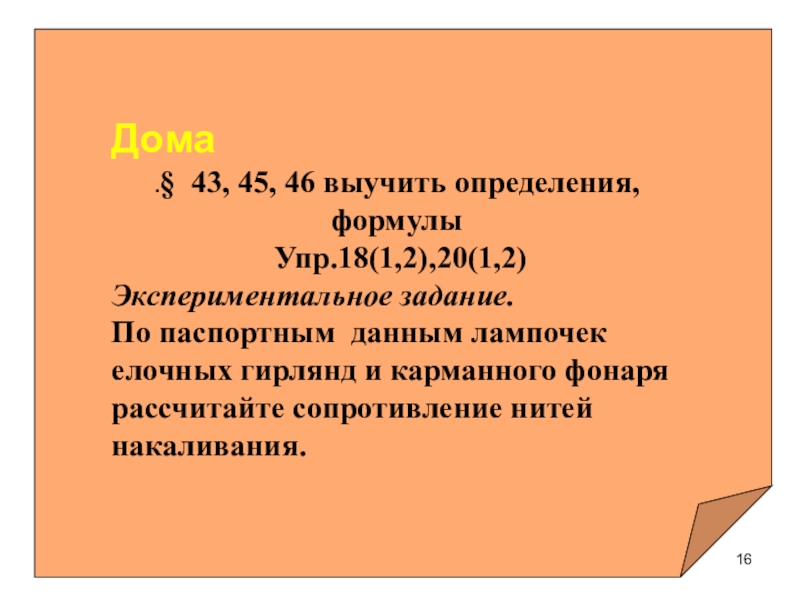

Слайд 16

Дома
.§ 43, 45, 46 выучить определения, формулы
Упр.18(1,2),20(1,2)
Экспериментальное задание.
По паспортным данным

лампочек елочных гирлянд и карманного фонаря рассчитайте сопротивление нитей накаливания.
Дома.§ 43, 45, 46 выучить определения, формулы Упр.18(1,2),20(1,2)Экспериментальное задание.По паспортным данным лампочек елочных гирлянд и карманного фонаря
