Презентация, доклад к уроку Электрические цепи переменного тока

Содержание

Переменный ток — электрический ток, который периодически изменяется по модулю и направлению.В электрических цепях переменного тока наиболее часто используют синусоидальную форму, характеризующуюся тем, что все токи и напряжения являются синусоидальными функциями времени.

Слайд 1Электрические цепи переменного тока

Электрические цепи переменного тока

Слайд 2Переменный ток — электрический ток, который периодически изменяется по модулю и направлению.
В электрических

цепях переменного тока наиболее часто используют синусоидальную форму, характеризующуюся тем, что все токи и напряжения являются синусоидальными функциями времени.
Переменный ток — электрический ток, который периодически изменяется по модулю и направлению.В электрических цепях переменного тока наиболее часто используют

Слайд 3Для сравнения действий постоянного и переменного токов вводят понятие действующее значение

переменного тока.
Действующие значения – это средне-квадратическое значение переменной величины за период (I, U, E)
Связь между действующей и амплитудной величинами:
Для сравнения действий постоянного и переменного токов вводят понятие действующее значение переменного тока.Действующие значения – это средне-квадратическое

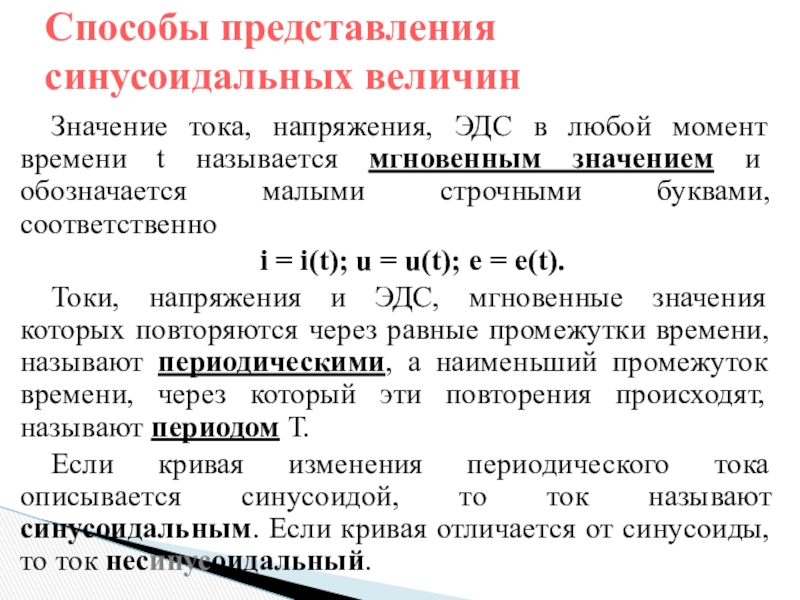

Слайд 4Значение тока, напряжения, ЭДС в любой момент времени t называется мгновенным

значением и обозначается малыми строчными буквами, соответственно
i = i(t); u = u(t); e = e(t).
Токи, напряжения и ЭДС, мгновенные значения которых повторяются через равные промежутки времени, называют периодическими, а наименьший промежуток времени, через который эти повторения происходят, называют периодом Т.
Если кривая изменения периодического тока описывается синусоидой, то ток называют синусоидальным. Если кривая отличается от синусоиды, то ток несинусоидальный.

Способы представления синусоидальных величин

Значение тока, напряжения, ЭДС в любой момент времени t называется мгновенным значением и обозначается малыми строчными буквами,

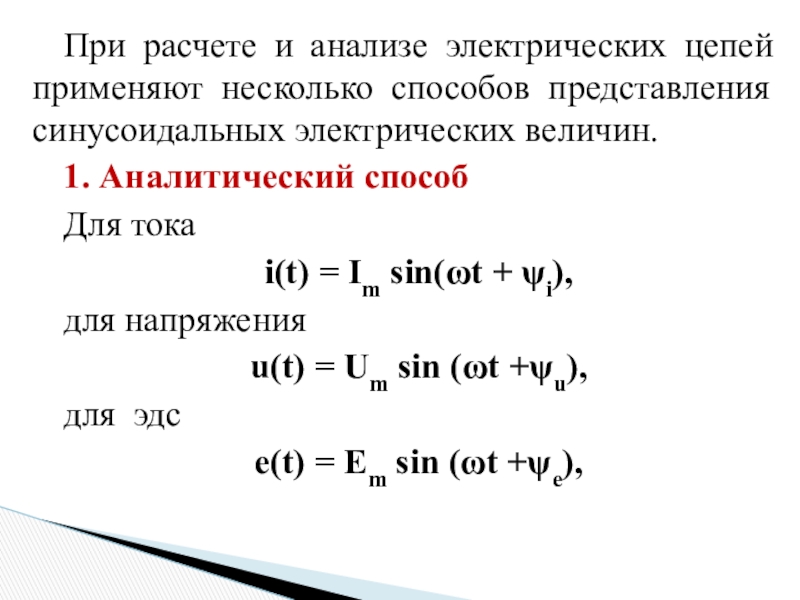

Слайд 5При расчете и анализе электрических цепей применяют несколько способов представления синусоидальных

электрических величин.
1. Аналитический способ
Для тока
i(t) = Im sin(ωt + ψi),
для напряжения
u(t) = Um sin (ωt +ψu),
для эдс
e(t) = Em sin (ωt +ψe),

При расчете и анализе электрических цепей применяют несколько способов представления синусоидальных электрических величин.1. Аналитический способДля токаi(t) =

Слайд 6Im, Um, Em – амплитуды тока, напряжения, эдс;
(ωt + ψ) – фаза

(полная фаза) [рад; °];
ψi, ψu, ψe – начальная фаза тока, напряжения, эдс [рад; °]; ω – циклическая частота [рад/с]
ω = 2πf=2π/Т;
f – частота [Гц] (герц)
f = 1 / T;
Т – период [с]
Im, Um, Em – амплитуды тока, напряжения, эдс; (ωt + ψ) – фаза (полная фаза) [рад; °]; ψi,

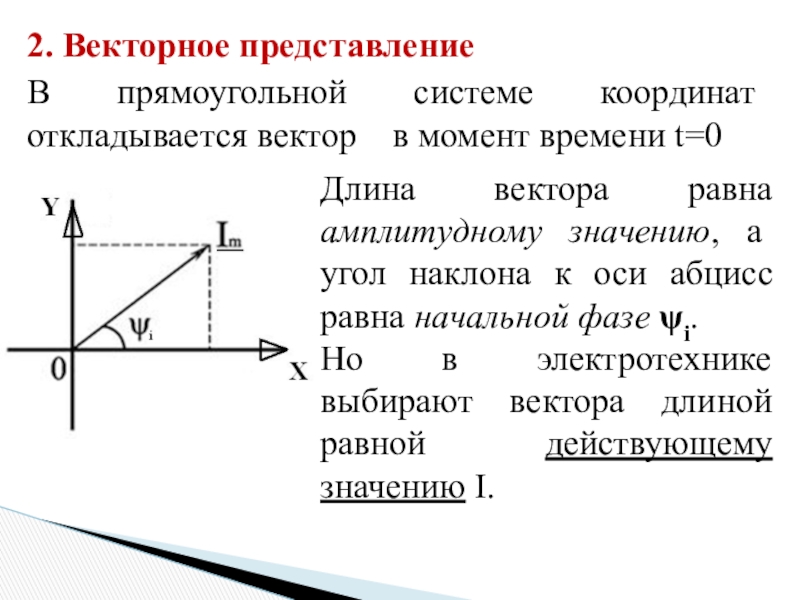

Слайд 72. Векторное представление
В прямоугольной системе координат откладывается вектор в момент

времени t=0

Длина вектора равна амплитудному значению, а угол наклона к оси абцисс равна начальной фазе ψi.
Но в электротехнике выбирают вектора длиной равной действующему значению I.

2. Векторное представлениеВ прямоугольной системе координат откладывается вектор  в момент времени t=0Длина вектора равна амплитудному значению,

Слайд 8Совокупность векторов, изображающих синусоидальные величины (ток, напряжение, эдс) одной и той

же частоты называют векторной диаграммой.
Совокупность векторов, изображающих синусоидальные величины (ток, напряжение, эдс) одной и той же частоты называют векторной диаграммой.

Слайд 9 - вектор действующего значения тока;

- вектор действующего значения напряжения.

Угол

между векторами и φ= ψu-ψi называют сдвигом фаз:

если ψu>ψi, то φ >0 – U опережает по фазе I;
если ψu<ψi, то φ <0 – U отстает по фазе от I;
если ψu=ψi, то φ =0 – U и I совпадают по фазе.



- вектор действующего значения тока; - вектор действующего значения напряжения.Угол между векторами   и

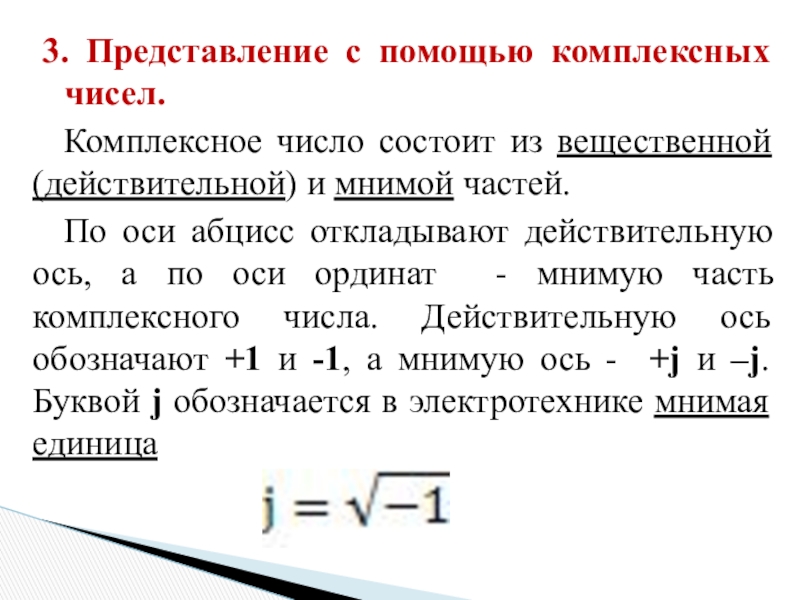

Слайд 103. Представление с помощью комплексных чисел.
Комплексное число состоит из вещественной (действительной)

и мнимой частей.
По оси абцисс откладывают действительную ось, а по оси ординат - мнимую часть комплексного числа. Действительную ось обозначают +1 и -1, а мнимую ось - +j и –j. Буквой j обозначается в электротехнике мнимая единица
3. Представление с помощью комплексных чисел.Комплексное число состоит из вещественной (действительной) и мнимой частей.По оси абцисс откладывают

Слайд 11- проекция вектора I на ось действительных чисел
- проекция вектора I

на ось мнимых чисел

Длина :

Угол ψi :

- проекция вектора I на ось действительных чисел- проекция вектора I на ось мнимых чиселДлина

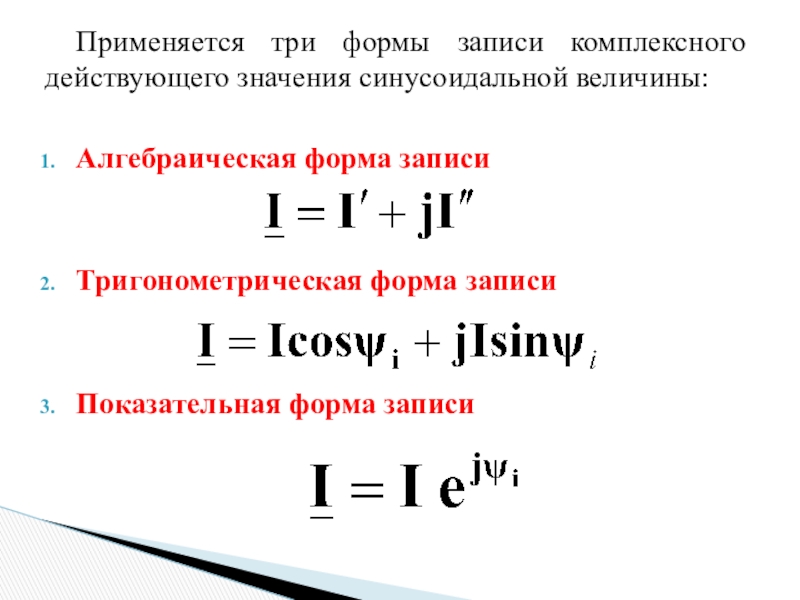

Слайд 12Применяется три формы записи комплексного действующего значения синусоидальной величины:

Алгебраическая форма записи


Тригонометрическая

форма записи


Показательная форма записи



Применяется три формы записи комплексного действующего значения синусоидальной величины:Алгебраическая форма записиТригонометрическая форма записиПоказательная форма записи
