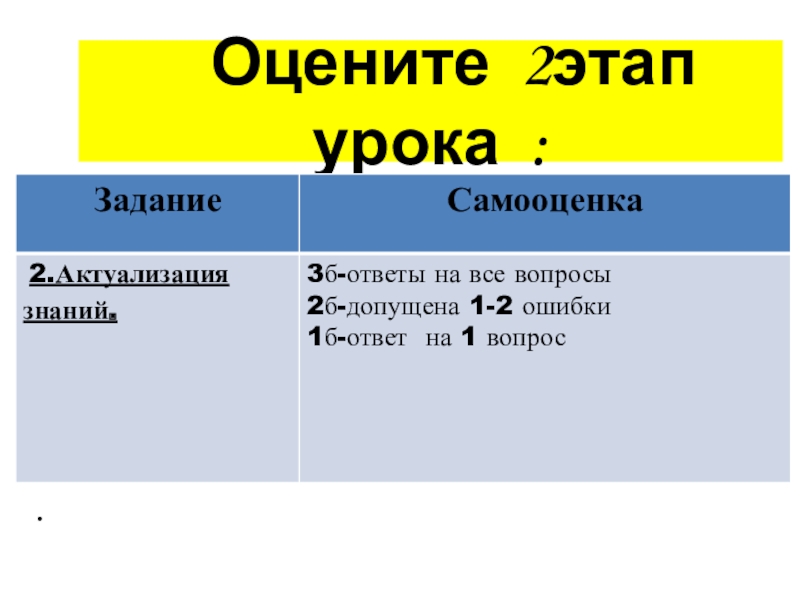

- 15. Оцените 2этап урока :
- 16. Электрические устройства, преобразующие электрическую энергию во внутреннюю, называются активными сопротивлениями.Активное сопротивление в цепи переменного тока
- 17. Резистор в цепи переменного токаСхема включения~RR –
- 18. iu R Напряжение и сила тока в резисторе совпадают по фазе в любой момент времени
- 19. Емкостное сопротивление - величина, характеризующая сопротивление, оказываемое переменному току электрической емкостью Емкостное сопротивление
- 20. Конденсатор в цепи переменного токаСхема включения~СUmcosωtu=UmcosωtЁмкостное сопротивлениеu
- 21. Индуктивное сопротивление- величина, характеризующее сопротивление, оказываемое переменному току индуктивностью цепиИндуктивное сопротивление
- 22. Катушка индуктивности в цепи переменного токаСхема включения~LUmcosωtu=UmcosωtИндуктивное
- 23. Слайд 23
- 24. Слайд 24
- 25. Молодцы!
- 26. Оцените 3этап урока :
- 27. Приступаем к решению задач
- 28. Решите задачу: Конденсатор включён в цепь переменного
- 29. Слайд 29
- 30. Решение задач на расчет цепейОпределить амплитудное значение
- 31. Решение задач на расчет цепейКакова емкость конденсатора,
- 32. Тестирование запущеноНазвание сайта: zzi.sh Код nue2655 Название теста: 11класс сопротивление в цепи переменного тока
- 33. Оцените 4этап урока :
- 34. Подводим итоги!«5»- 9-10б«4»- 7-8б«3»- 5-6б
- 35. Подводим итоги:
- 36. ДОМАШНЕЕ ЗАДАНИЕ Работа
- 37. Рефлексия
- 38. Спасибо за внимание
Физика – удивительная вещь: она интересна, даже если в ней ничего не понимаешь.(М. Аров) Успех – это 20% способностей 80 % трудолюбия!
Слайд 1 Тема урока :
«СОПРОТИВЛЕНИЯ
В ЦЕПИ ПЕРЕМЕННОГО ТОКА»
Учитель
физики
МАОУ «СОШ №7»г.Улан-Удэ
Культикова С.А.
МАОУ «СОШ №7»г.Улан-Удэ
Культикова С.А.
Слайд 3Физика – удивительная вещь: она интересна, даже если в ней ничего
не понимаешь.
(М. Аров)
Успех – это 20% способностей
80 % трудолюбия!
(М. Аров)
Успех – это 20% способностей
80 % трудолюбия!
Слайд 6 Проанализируйте. Что общего и в чём различие!!! Проанализируйте. Что общего и в
чём различие!!!
Слайд 10 Задачи урока :
1)Повторить формулы расчёта сопротивлений в цепи переменного
тока.
2) Применить формулы к решению задач.
2) Применить формулы к решению задач.
Слайд 13 Назовите сопрпотивление цепи
@ Краснополянская школа № 1 Домнин Константин Михайлович
2006 год
Слайд 14
Прибор- руки вниз
Величина- руки вверх
Единица измерения- руки в стороны.
1.Сила
тока.
2. Резистор.
3.Вольт.
4.Индуктивное сопротивление.
5. Катушка.
6.Напряжение.
7. Конденсатор.
8.Ом.
9.Ёмкостное сопротивление.
2. Резистор.
3.Вольт.
4.Индуктивное сопротивление.
5. Катушка.
6.Напряжение.
7. Конденсатор.
8.Ом.
9.Ёмкостное сопротивление.

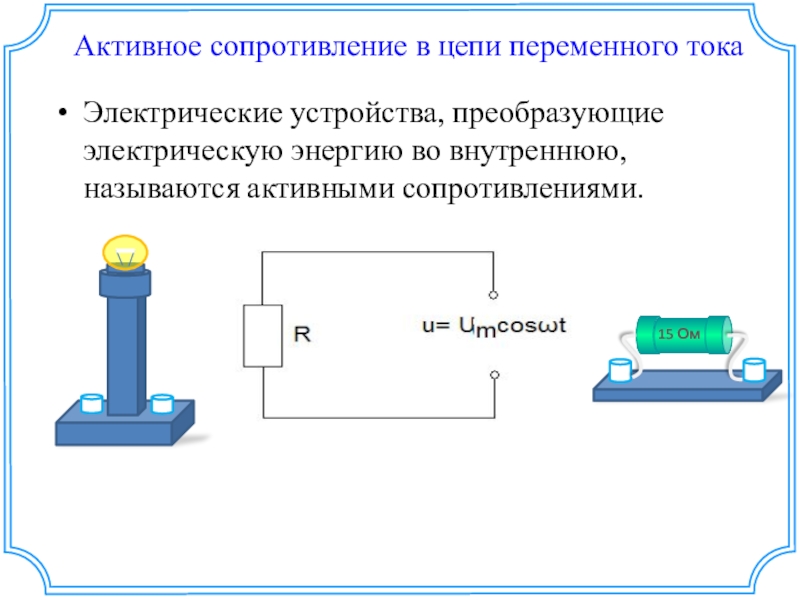

Слайд 16Электрические устройства, преобразующие электрическую энергию во внутреннюю, называются активными сопротивлениями.
Активное сопротивление
в цепи переменного тока

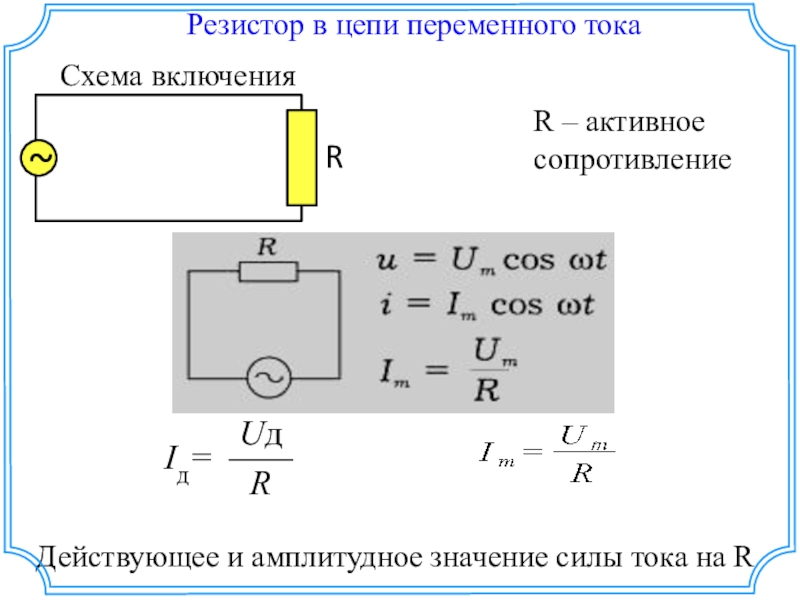

Слайд 17Резистор в цепи переменного тока
Схема включения
~
R
R – активное сопротивление
Действующее и амплитудное
значение силы тока на R
Слайд 19Емкостное сопротивление - величина, характеризующая сопротивление, оказываемое переменному току электрической емкостью
Емкостное сопротивление
Слайд 20Конденсатор в цепи переменного тока
Схема включения
~
С
Umcosωt
u=Umcosωt
Ёмкостное сопротивление
u i
T/2
T
T= 2π/ω
Um
Im
O
-Im
-Um
t
Im
Сила тока
через конденсатор опережает напряжение на нем на π/2

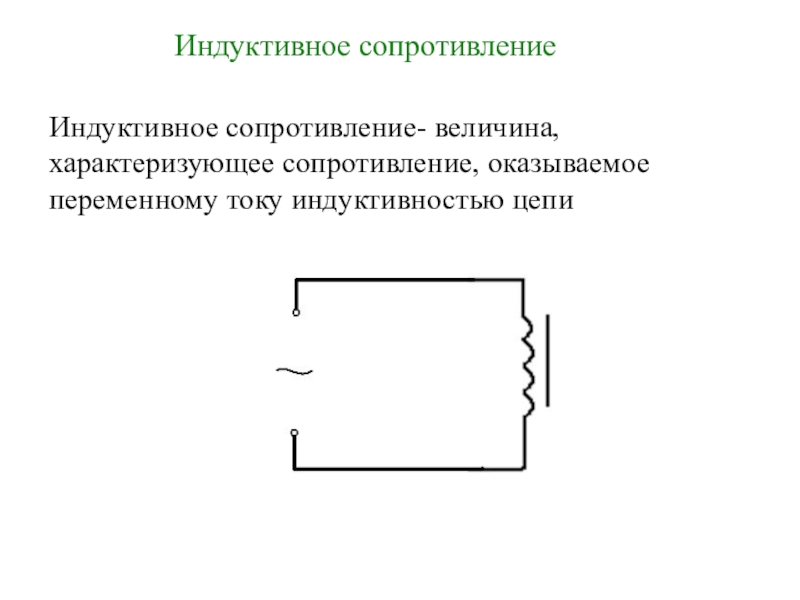

Слайд 21Индуктивное сопротивление- величина, характеризующее сопротивление, оказываемое переменному току индуктивностью цепи
Индуктивное сопротивление

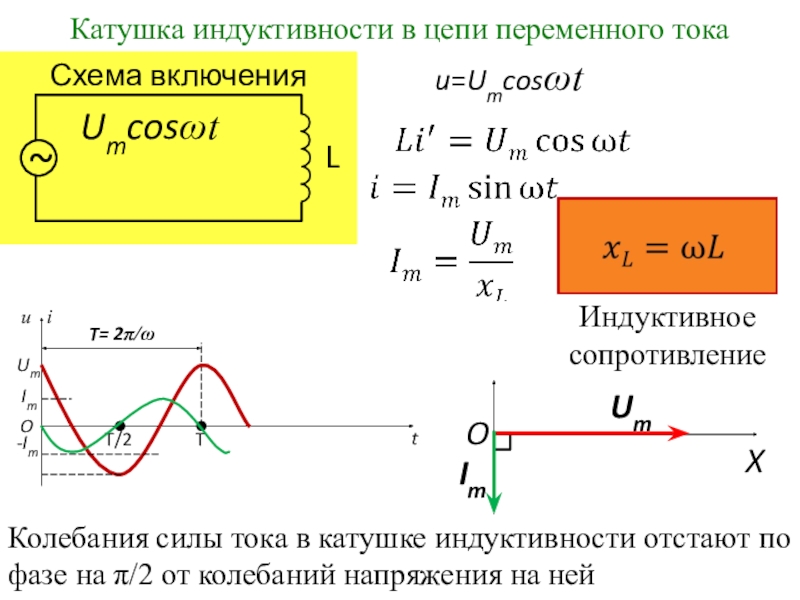

Слайд 22Катушка индуктивности в цепи переменного тока
Схема включения
~
L
Umcosωt
u=Umcosωt
Индуктивное сопротивление
u i
T/2
T
T= 2π/ω
Um
Im
O
-Im
t
Im
Колебания
силы тока в катушке индуктивности отстают по фазе на π/2 от колебаний напряжения на ней
Слайд 28Решите задачу:
Конденсатор включён в цепь переменного тока стандартной частоты с
напряжением 220В.
Какова ёмкость конденсатора, если сила тока в цепи 2,5А.
Какова ёмкость конденсатора, если сила тока в цепи 2,5А.
Слайд 30Решение задач на расчет цепей
Определить амплитудное значение напряжения квартирной электропроводки
Uд =
220 В
Um = ?
Дано:
Решение:
Ответ: Амплитудное значение напряжения равно 311 В

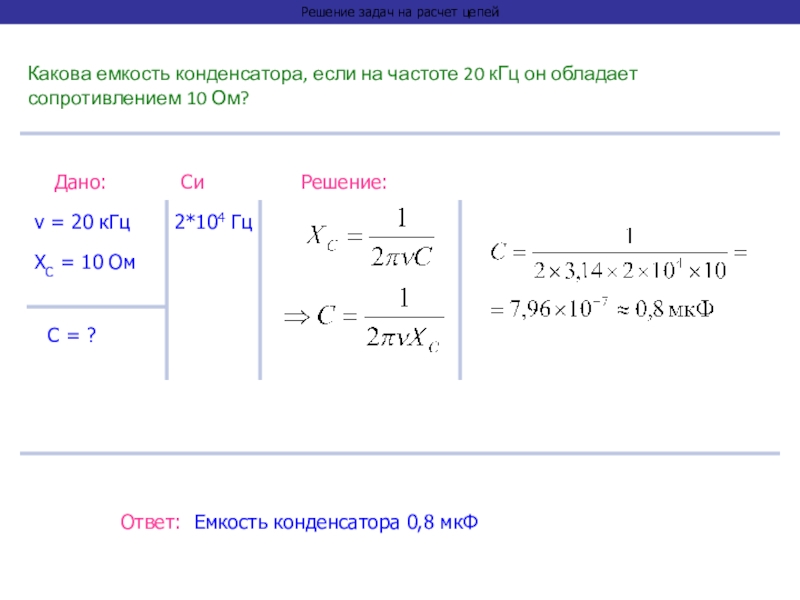

Слайд 31Решение задач на расчет цепей
Какова емкость конденсатора, если на частоте 20
кГц он обладает сопротивлением 10 Ом?
= 20 кГц
С = ?
Дано:
Решение:
Ответ: Емкость конденсатора 0,8 мкФ
XС = 10 Ом
Си
2*104 Гц
Слайд 32Тестирование
запущено
Название сайта: zzi.sh
Код nue2655
Название теста:
11класс сопротивление в
цепи переменного тока
Слайд 36ДОМАШНЕЕ ЗАДАНИЕ
Работа с теорией
§§ 31-35.
Учить по таблицы
Упр.4№5
https://kulitikova.wixsite.com/cji37
«4-5» Выполнение письменной работы на gmail.com
Учить по таблицы
Упр.4№5
https://kulitikova.wixsite.com/cji37
«4-5» Выполнение письменной работы на gmail.com
СПАСИБО ЗА УРОК!
