Презентация, доклад к открытому уроку по физике по теме: Применение закона Ома для участка цепи

Заполните пропуски

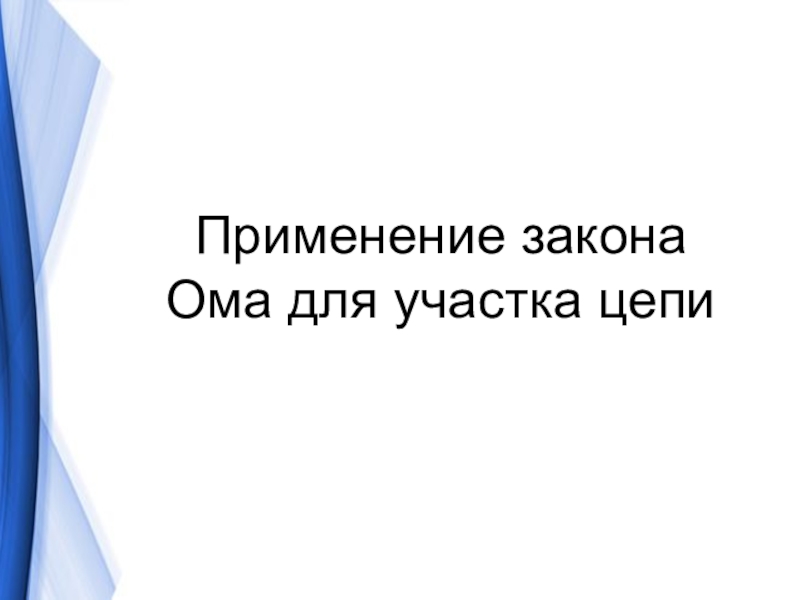

Слайд 1
Применение закона Ома для участка цепи

Применение закона Ома для участка цепи

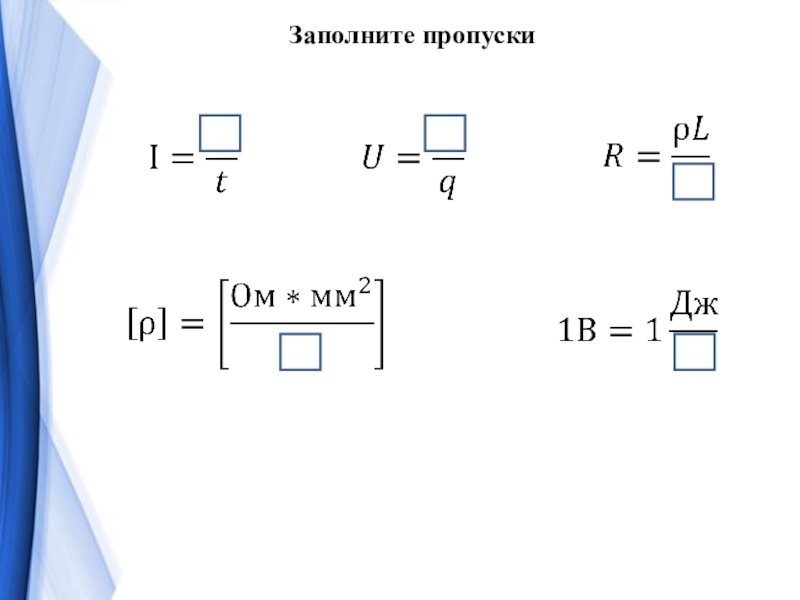

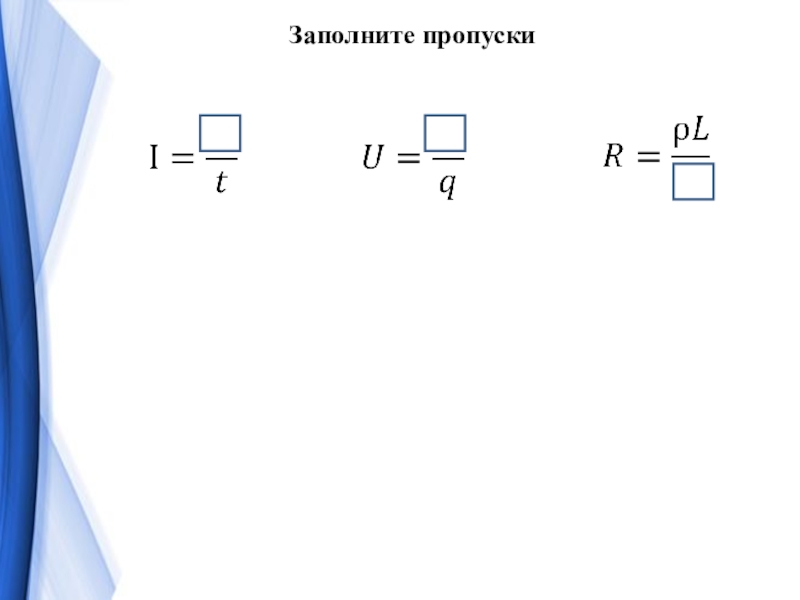

Слайд 2Заполните пропуски


Заполните пропуски

Слайд 3Заполните пропуски




Заполните пропуски

Слайд 4Заполните пропуски






Заполните пропуски

Слайд 5Заполните пропуски








Заполните пропуски

Слайд 6Заполните пропуски










Заполните пропуски

Слайд 7
На рисунке изображены графики зависимости силы тока от напряжения для двух

проводников А и В. Какой из этих проводников обладает большим сопротивлением?
На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из

Слайд 8
На рисунке изображены графики зависимости силы тока от напряжения для двух

проводников А и В. Какой из этих проводников обладает большим сопротивлением?
На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из

Слайд 9
На рисунке изображены графики зависимости силы тока от напряжения для двух

проводников А и В. Какой из этих проводников обладает большим сопротивлением?
На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из

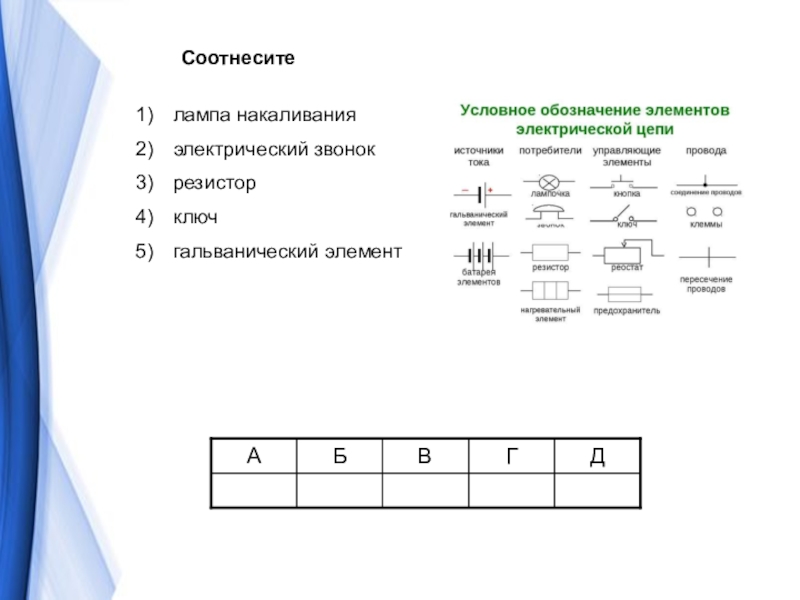

Слайд 10Соотнесите
лампа накаливания
электрический звонок
резистор
ключ
гальванический элемент

Соотнесителампа накаливанияэлектрический звонокрезисторключгальванический элемент

Слайд 111. Определите силу тока в никелиновой проволоки длиной 4 м и

площадью поперечного сечения 2 мм2 при напряжении на ее концах 9 В (ρ=0,4 Ом*мм2/м).
1. Определите силу тока в никелиновой проволоки длиной 4 м и площадью поперечного сечения 2 мм2 при

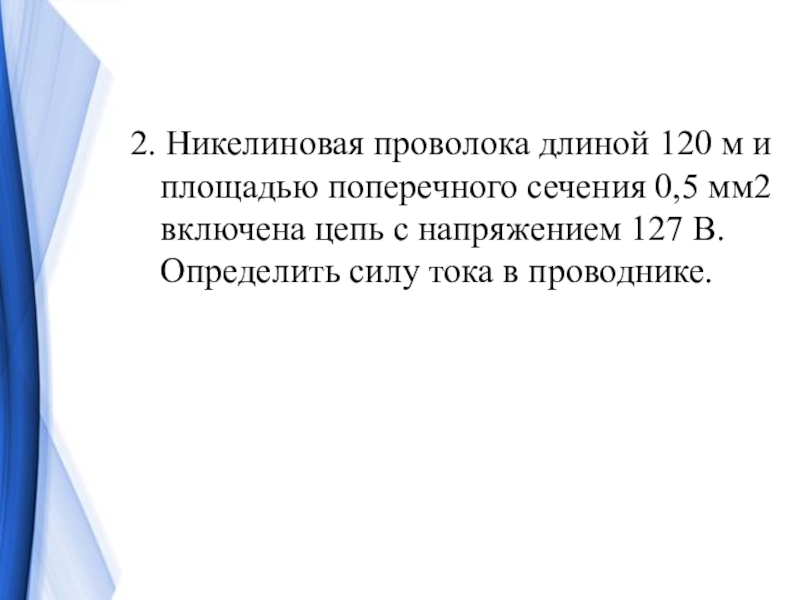

Слайд 122. Никелиновая проволока длиной 120 м и площадью поперечного сечения 0,5

мм2 включена цепь с напряжением 127 В. Определить силу тока в проводнике.
2. Никелиновая проволока длиной 120 м и площадью поперечного сечения 0,5 мм2 включена цепь с напряжением 127

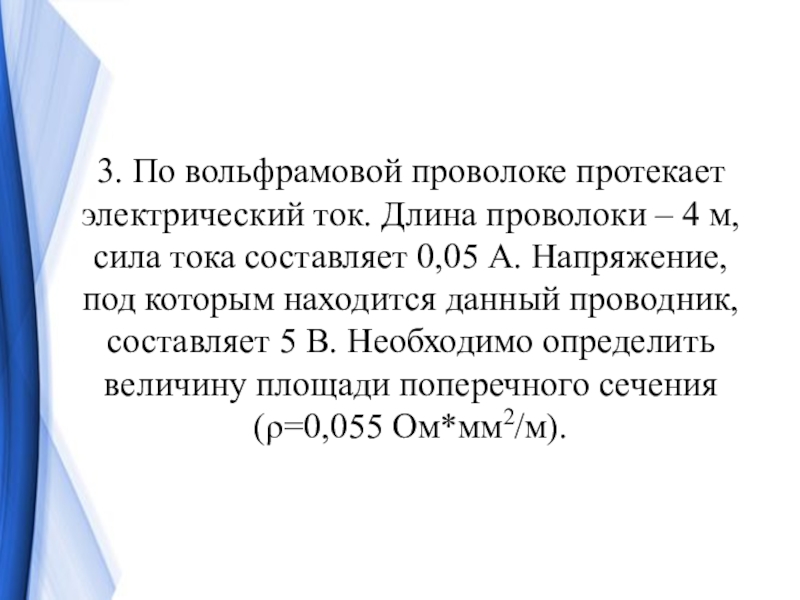

Слайд 133. По вольфрамовой проволоке протекает электрический ток. Длина проволоки – 4

м, сила тока составляет 0,05 А. Напряжение, под которым находится данный проводник, составляет 5 В. Необходимо определить величину площади поперечного сечения (ρ=0,055 Ом*мм2/м).
3. По вольфрамовой проволоке протекает электрический ток. Длина проволоки – 4 м, сила тока составляет 0,05 А.

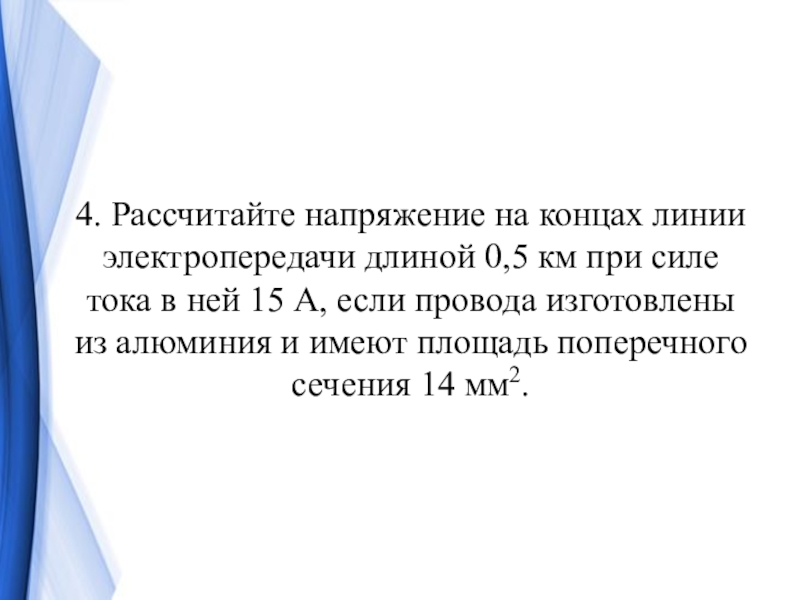

Слайд 144. Рассчитайте напряжение на концах линии электропередачи длиной 0,5 км при

силе тока в ней 15 А, если провода изготовлены из алюминия и имеют площадь поперечного сечения 14 мм2.
4. Рассчитайте напряжение на концах линии электропередачи длиной 0,5 км при силе тока в ней 15 А,

Слайд 15Спасибо за внимание! Всем хорошего настроения!

Спасибо за внимание! Всем хорошего настроения!
