Презентация, доклад к лабораторной работе Измерение коэффициента жесткости пружины и экспериментальная проверка закона Гука.

коэффициента жесткости пружины и экспериментальная проверка закона Гука.

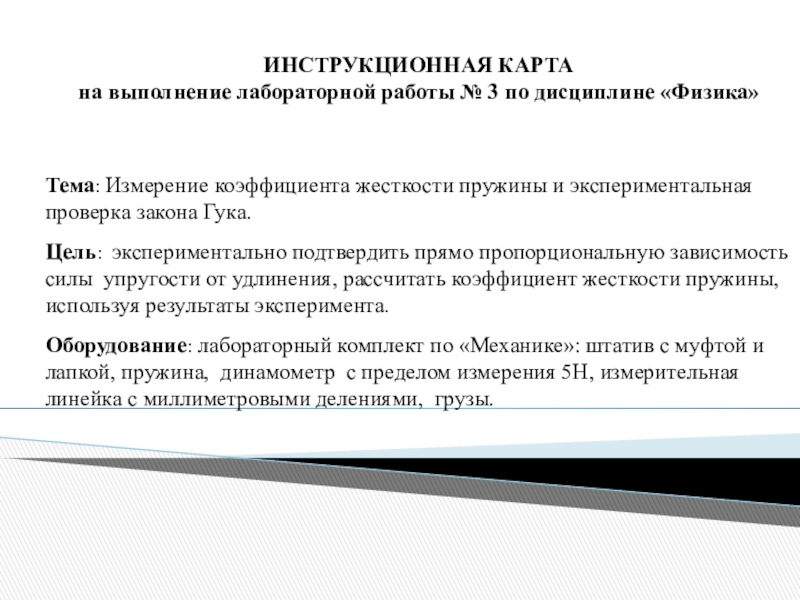

Цель: экспериментально подтвердить прямо пропорциональную зависимость силы упругости от удлинения, рассчитать коэффициент жесткости пружины, используя результаты эксперимента.

Оборудование: лабораторный комплект по «Механике»: штатив с муфтой и лапкой, пружина, динамометр с пределом измерения 5Н, измерительная линейка с миллиметровыми делениями, грузы.

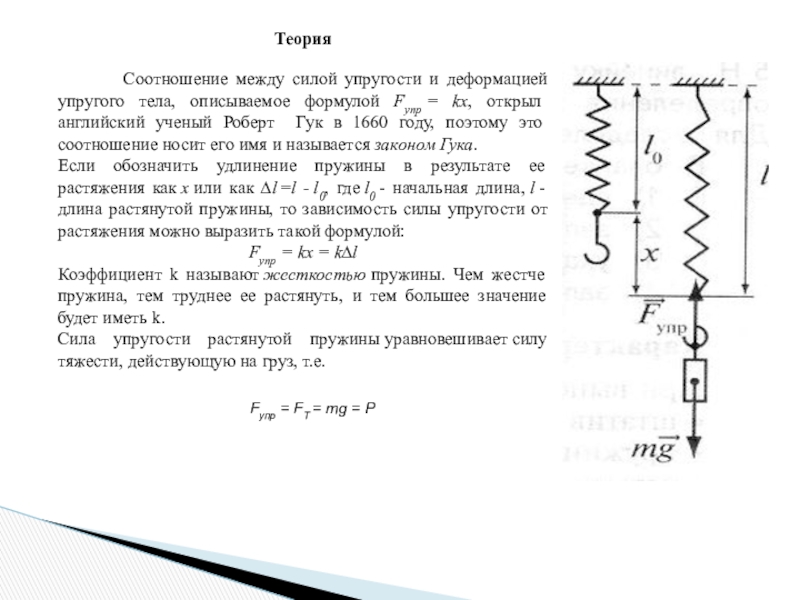

упругого тела, описываемое формулой Fупр = kx, открыл английский ученый Роберт Гук в 1660 году, поэтому это соотношение носит его имя и называется законом Гука.
Если обозначить удлинение пружины в результате ее растяжения как x или как ∆l =l - l0, где l0 - начальная длина, l - длина растянутой пружины, то зависимость силы упругости от растяжения можно выразить такой формулой:
Fупр = kx = k∆l
Коэффициент k называют жесткостью пружины. Чем жестче пружина, тем труднее ее растянуть, и тем большее значение будет иметь k.
Сила упругости растянутой пружины уравновешивает силу тяжести, действующую на груз, т.е.

Fупр = FТ = mg = Р

рисунок
ввести условные обозначения:
l0- ……………………………………
l – ……………………………………
Δl = l-l0 ………………………………
Fупр=…………………………………
mg - …………………………………
k - ……………………………………
2. Соберите установку эксперимента: закрепите пружину в лапке с муфтой.
3. Измерьте длину не деформированной пружины, запишите в таблицу (l0).
4. Подвесьте 1 груз, измерьте длину пружины с подвешенным грузом;
рассчитайте удлинение; при помощи динамометра определите вес 1
груза, запишите результаты в таблицу.
Повторите действие п.4 для 2-х, 3-х, 4-х грузиков, результаты запишите в
таблицу.

найдите среднее значение коэффициента жесткости пружины, результат запишите в таблицу.
Найдите абсолютную и относительную погрешности для коэффициента жесткости пружины, результат запишите в таблицу:
kср Δkср

8. Постройте график зависимости Fупр(Δl), выбрав удобный масштаб, по графику определить вид приблизительной математической зависимости.
9. Записать вывод, основываясь на поставленную цели, записать рассчитанный коэффициент жесткости пружины с погрешностью в виде k=kср± Δkср.

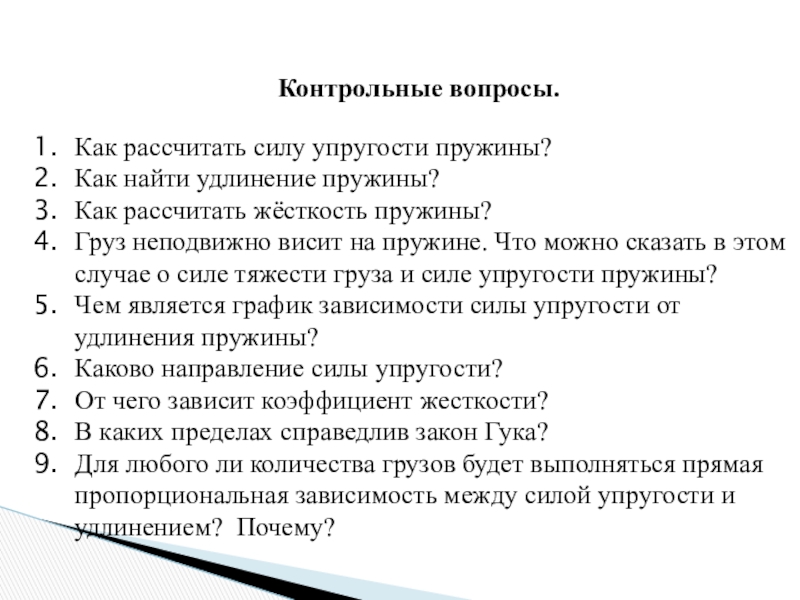

пружины?
Груз неподвижно висит на пружине. Что можно сказать в этом случае о силе тяжести груза и силе упругости пружины?
Чем является график зависимости силы упругости от удлинения пружины?
Каково направление силы упругости?
От чего зависит коэффициент жесткости?
В каких пределах справедлив закон Гука?
Для любого ли количества грузов будет выполняться прямая пропорциональная зависимость между силой упругости и удлинением? Почему?
