Презентация, доклад к докладу по теме Техническое применение газовых разрядов

Содержание

Газовый разряд – совокупность электрических, оптических и тепловых явлений, сопровождающих прохождение электрического тока через газ. Виды газовых разрядовИскровойКоронныйДуговойТлеющий

Слайд 1Техническое применение газовых разрядов

Техническое применение газовых разрядов

Слайд 2Газовый разряд – совокупность электрических, оптических и тепловых явлений, сопровождающих прохождение

электрического тока через газ.

Виды газовых разрядов
Искровой
Коронный
Дуговой
Тлеющий

Газовый разряд  – совокупность электрических, оптических и тепловых явлений, сопровождающих прохождение электрического тока через газ. Виды

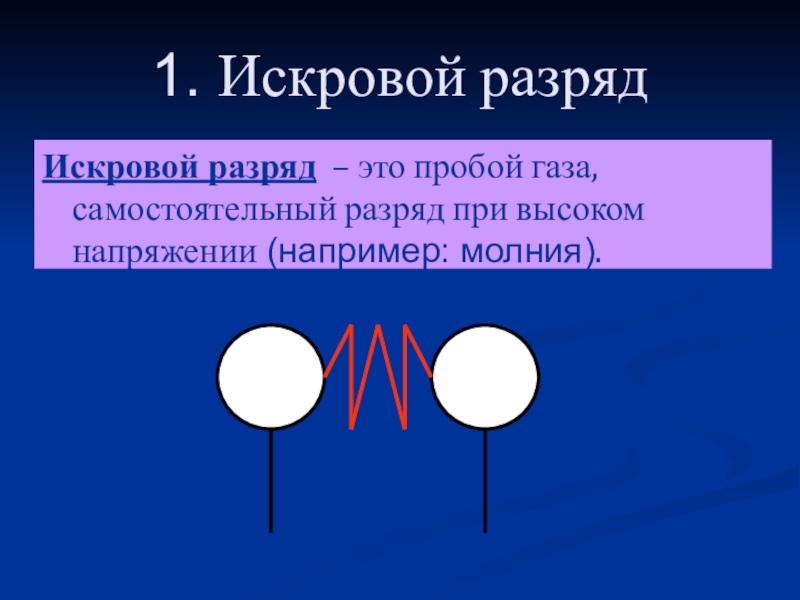

Слайд 31. Искровой разряд
Искровой разряд – это пробой газа, самостоятельный разряд при

высоком напряжении (например: молния).
1. Искровой разрядИскровой разряд – это пробой газа, самостоятельный разряд при высоком напряжении (например: молния).

Слайд 4
Михаил Васильевич

Ломоносов
(1711—1765 гг.) основоположник изучения электрических явлений , автор первой теории электричества

Михаил Васильевич         Ломоносов    (1711—1765

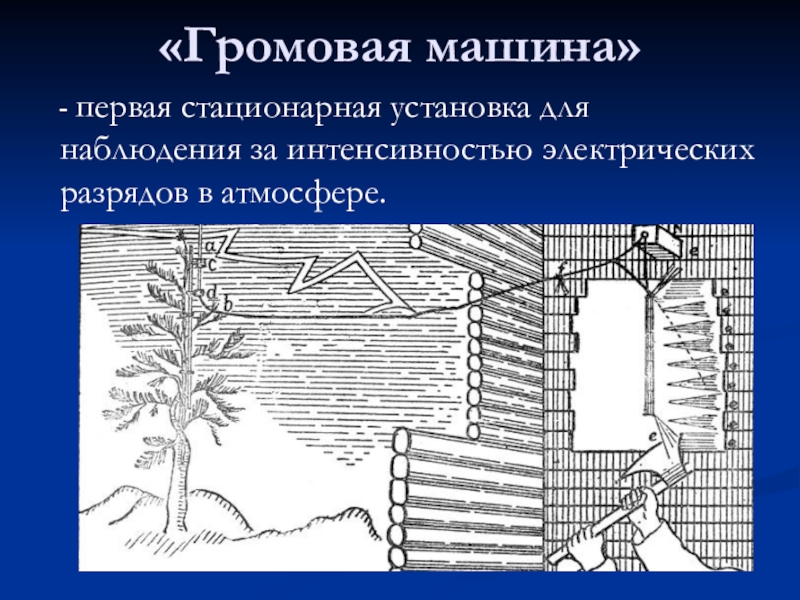

Слайд 5«Громовая машина»
- первая стационарная установка для наблюдения за интенсивностью

электрических разрядов в атмосфере.
«Громовая машина»  - первая стационарная установка для наблюдения за интенсивностью электрических разрядов в атмосфере.

Слайд 6
Бе́нджамин Фра́нклин (1706-1790)
— политический деятель,

дипломат, ученый, изобретатель журналист.

В 1750 г. провел эксперимент
с использованием воздушного
змея, запущенного в грозу.

Первый американец, ставший
иностранным членом
Российской академии наук

Бе́нджамин Фра́нклин (1706-1790)   — политический деятель, дипломат, ученый, изобретатель журналист. В 1750 г.

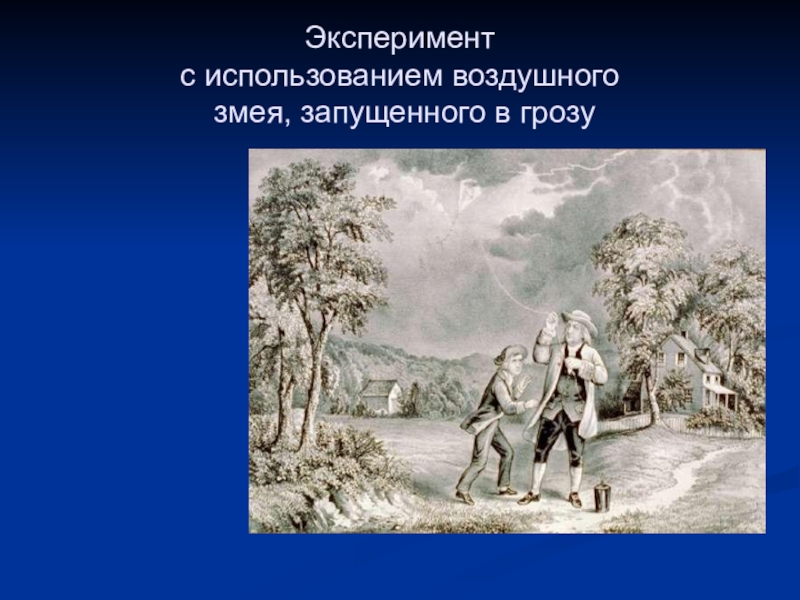

Слайд 7Эксперимент с использованием воздушного змея, запущенного в грозу

Эксперимент  с использованием воздушного  змея, запущенного в грозу

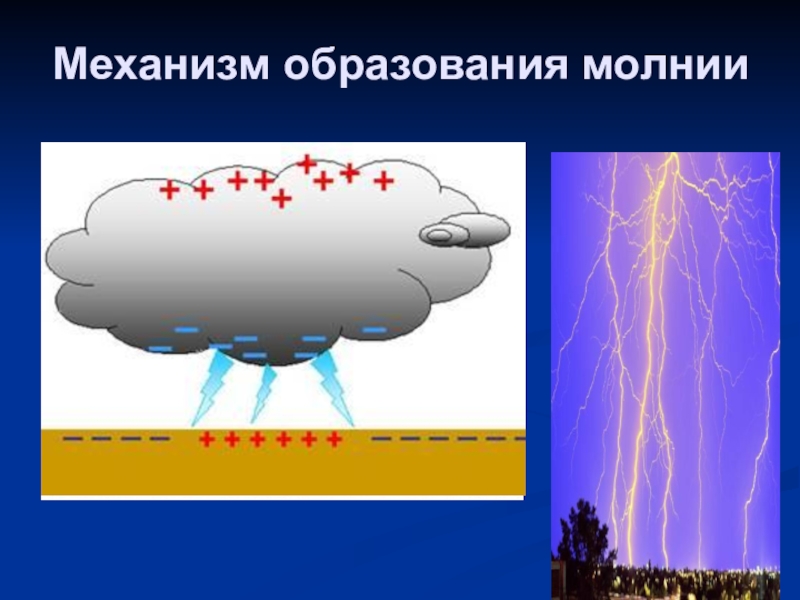

Слайд 8Механизм образования молнии

Механизм образования молнии

Слайд 9Характеристики молнии:
напряжение (U) между облаком и Землей 1 ГВ (гигавольт);
сила

тока (I) в молнии 0,1 МА (мегаампер);
продолжительность молнии (t) 1 мкс (микросекунда);
диаметр светящегося канала10-20см;
температура 10000оС;
давление 107 – 108Па.

Характеристики молнии:напряжение (U) между облаком и Землей 1 ГВ (гигавольт); сила тока (I) в молнии 0,1 МА

Слайд 10
Гром, возникающий после молнии, имеет такое же происхождение,

как и треск при проскакивании лабораторной искры.
Воздух внутри канала молнии сильно разогревается и расширяется, отчего и возникают звуковые волны.
Эти волны, отражаясь
от облаков, гор, и т.п.,
часто создают
длительное эхо –
громовые раскаты.





В атмосфере земного шара одновременно происходит около 1800 гроз, дающие около 100 молний в секунду!!


Гром, возникающий после молнии, имеет такое же происхождение, как и треск при проскакивании лабораторной

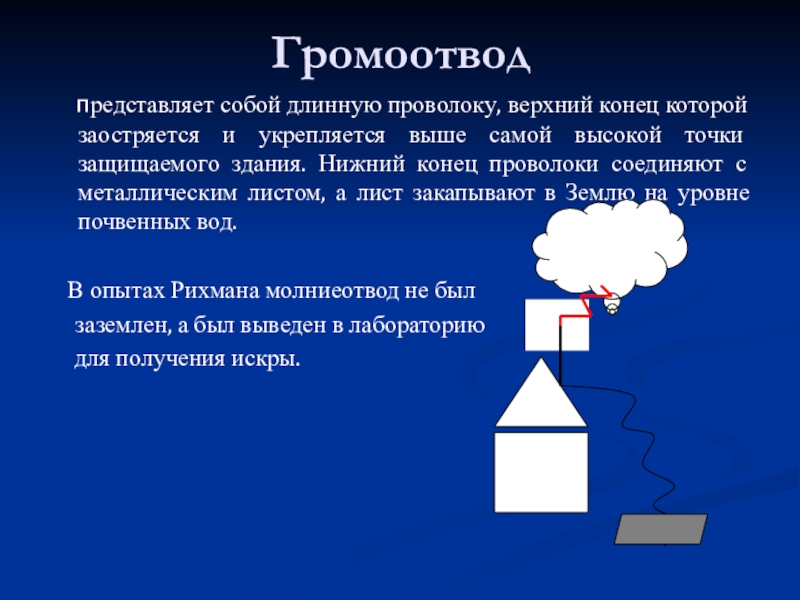

Слайд 11Громоотвод
представляет собой длинную проволоку, верхний конец которой заостряется и

укрепляется выше самой высокой точки защищаемого здания. Нижний конец проволоки соединяют с металлическим листом, а лист закапывают в Землю на уровне почвенных вод.

В опытах Рихмана молниеотвод не был
заземлен, а был выведен в лабораторию
для получения искры.







Громоотвод  представляет собой длинную проволоку, верхний конец которой заостряется и укрепляется выше самой высокой точки защищаемого

Слайд 12г.Архангельск,2011
Грозы происходят там, где есть 2 фактора –

тепло и влага, например в субтропиках.
Центром гроз является остров Ява,
где грозы происходят почти
каждый день.

г.Архангельск,2011

о. Ява

г.Архангельск,2011  Грозы происходят там, где есть 2 фактора – тепло и влага, например в субтропиках.

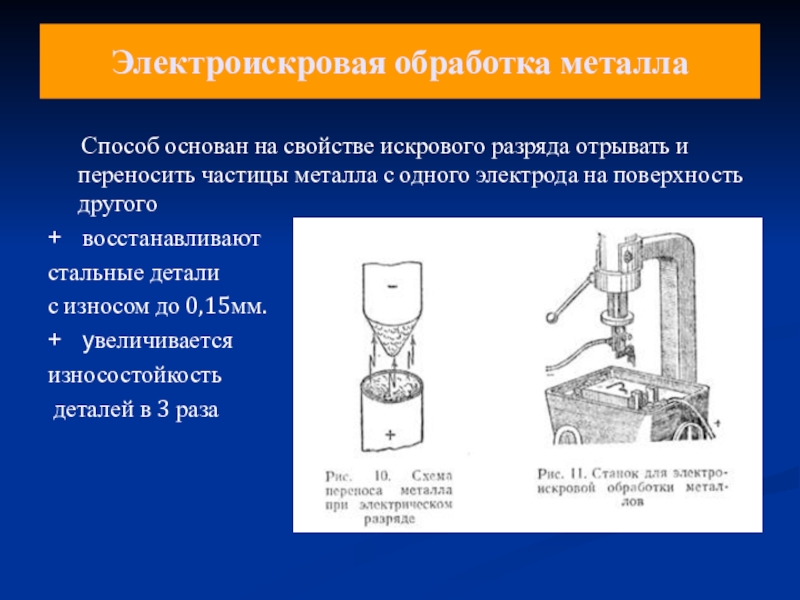

Слайд 13Электроискровая обработка металла

Способ основан на

свойстве искрового разряда отрывать и переносить частицы металла с одного электрода на поверхность другого
+ восстанавливают
стальные детали
с износом до 0,15мм.
+ увеличивается
износостойкость
деталей в 3 раза
Электроискровая обработка металла     Способ основан на свойстве искрового разряда отрывать и переносить частицы

Слайд 142. Коронный разряд
Коронный разряд - это утечка заряда в

атмосферу с остриев заряженных предметов, иногда сопровождается свечением.
2. Коронный разряд  Коронный разряд - это утечка заряда в атмосферу с остриев заряженных предметов, иногда

Слайд 15«Огни святого Эльма»
Перед грозой или во время грозы на острых углах

высоко поднятых предметов вспыхивают похожие на кисточки конусы света. (светятся верхушки деревьев, мачты кораблей, купола церквей)

Данное свечение называют
«огнями святого Эльма».

«Огни святого Эльма»Перед грозой или во время грозы на острых углах высоко поднятых предметов вспыхивают похожие на

Слайд 16«Огни святого Эльма»
Коронный разряд на зубцах металлической шестерни
Коронный разряд на монетах

«Огни святого Эльма»Коронный разряд на зубцах металлической шестерниКоронный разряд на монетах

Слайд 17Коронный разряд на линиях электропередач
Приводит к утечке электроэнергии

Коронный разряд на линиях электропередачПриводит к утечке электроэнергии

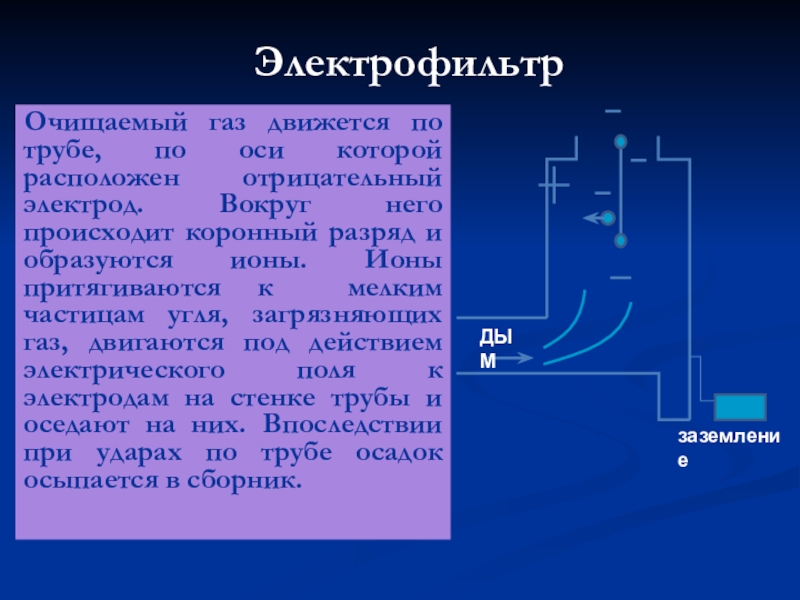

Слайд 18Очищаемый газ движется по трубе, по оси которой расположен отрицательный электрод.

Вокруг него происходит коронный разряд и образуются ионы. Ионы притягиваются к мелким частицам угля, загрязняющих газ, двигаются под действием электрического поля к электродам на стенке трубы и оседают на них. Впоследствии при ударах по трубе осадок осыпается в сборник.



ДЫМ





заземление

Электрофильтр

Очищаемый газ движется по трубе, по оси которой расположен отрицательный электрод. Вокруг него происходит коронный разряд и

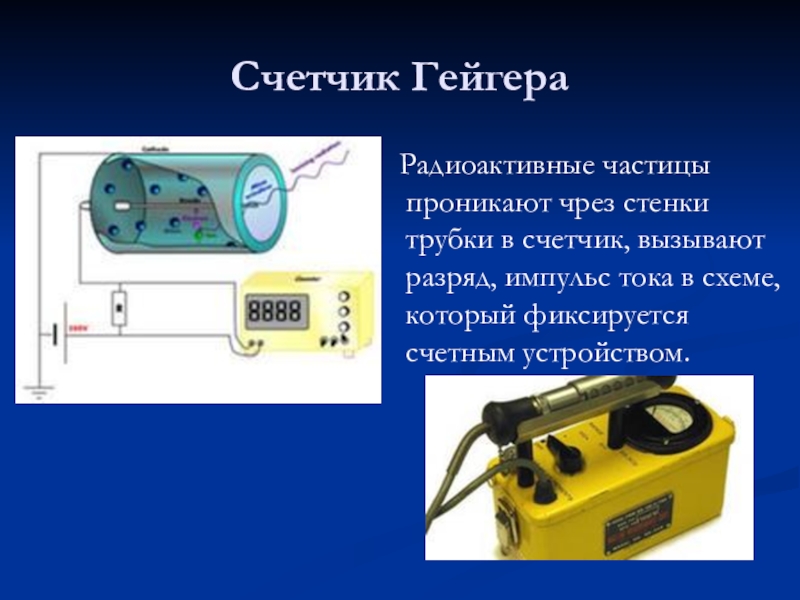

Слайд 19Счетчик Гейгера
Радиоактивные частицы проникают чрез стенки трубки в счетчик,

вызывают разряд, импульс тока в схеме, который фиксируется счетным устройством.
Счетчик Гейгера  Радиоактивные частицы проникают чрез стенки трубки в счетчик, вызывают разряд, импульс тока в схеме,

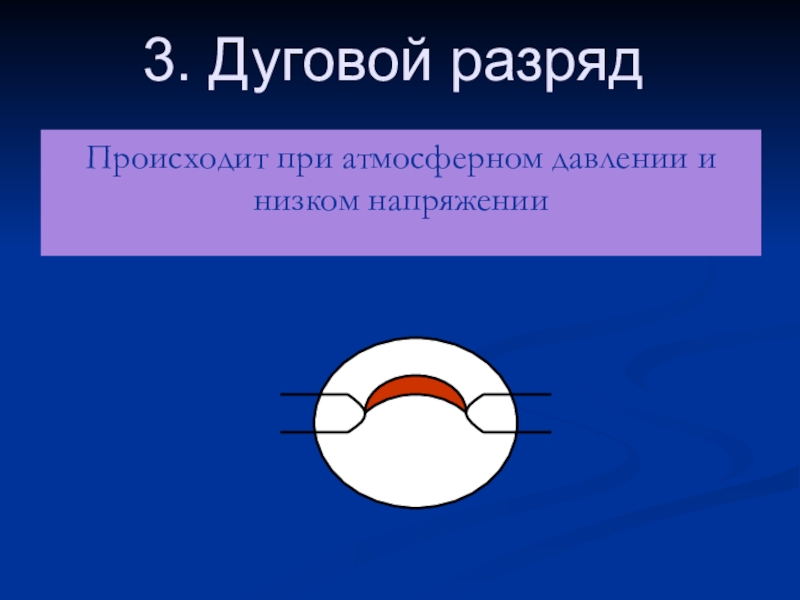

Слайд 203. Дуговой разряд
Происходит при атмосферном давлении и низком напряжении

3. Дуговой разрядПроисходит при атмосферном давлении и низком напряжении

Слайд 21

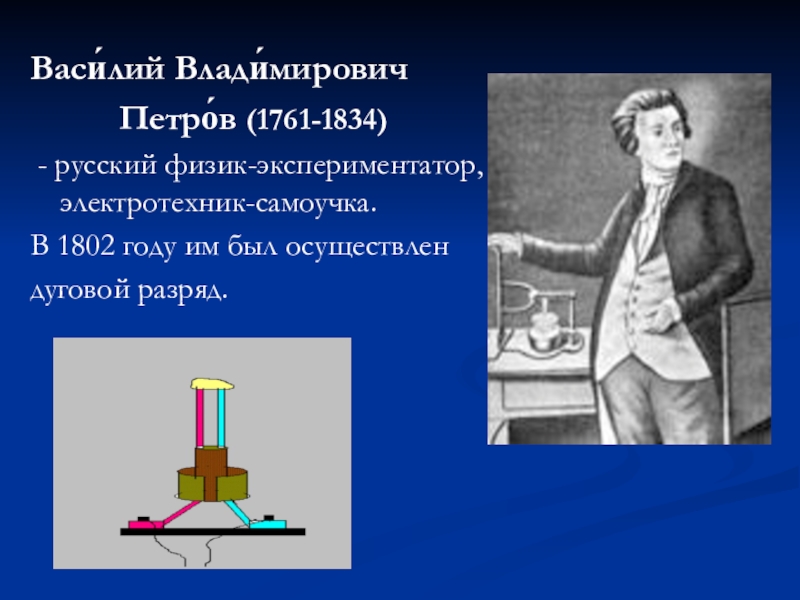

Васи́лий Влади́мирович

Петро́в (1761-1834)
- русский физик-экспериментатор, электротехник-самоучка.
В 1802 году им был осуществлен
дуговой разряд.
Васи́лий Влади́мирович          Петро́в (1761-1834) - русский физик-экспериментатор, электротехник-самоучка.В

Слайд 22Характеристика дугового разряда:
При атмосферном давлении температура катода достигает 3000 °C.
Электроны,

бомбардируя анод, создают в нем углубление (кратер) и нагревают его.
Температура кратера около 4000 °С , а если увеличить давление воздуха, то она достигает 6000-7000 оС (выше температуры поверхности Солнца).
Температура газа в канале дугового
разряда достигает 5000-6000 °С.
Сила тока в небольшой дуге достигает
несколько ампер, а в больших дугах –
несколько сотен ампер при
напряжении порядка 50В.

Характеристика дугового разряда:При атмосферном давлении температура катода достигает 3000 °C. Электроны, бомбардируя анод, создают в нем углубление

Слайд 23
Па́вел Никола́евич Я́блочков
(1847 – 1894) – русский электротехник,

военный инженер, изобретатель и предприниматель.
В 1876 году разработал
дуговую лампу, вошедшую
в историю под названием
«свеча Яблочкова».
Па́вел Никола́евич Я́блочков (1847 – 1894) – русский электротехник, военный инженер, изобретатель и предприниматель.

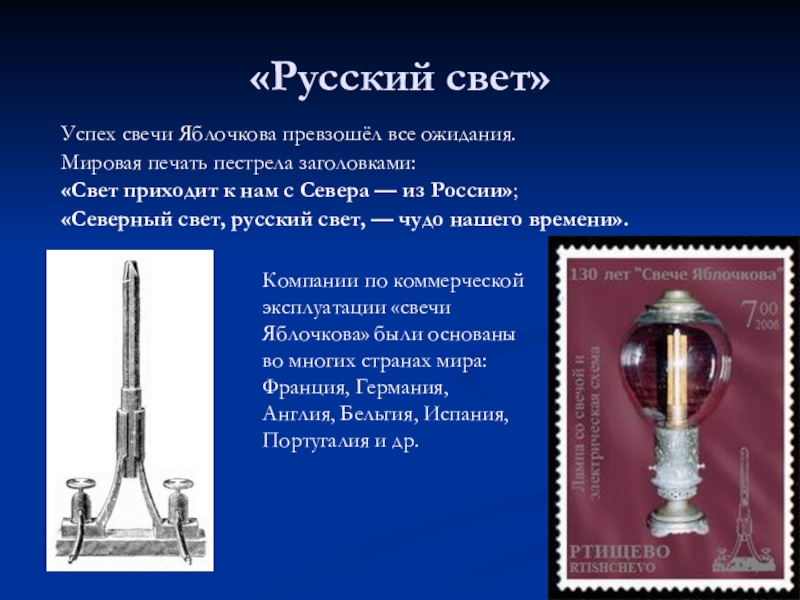

Слайд 24«Русский свет»
Успех свечи Яблочкова превзошёл все ожидания.
Мировая печать пестрела заголовками:


«Свет приходит к нам с Севера — из России»;
«Северный свет, русский свет, — чудо нашего времени».

Компании по коммерческой эксплуатации «свечи Яблочкова» были основаны во многих странах мира: Франция, Германия, Англия, Бельгия, Испания, Португалия и др.

«Русский свет»Успех свечи Яблочкова превзошёл все ожидания. Мировая печать пестрела заголовками: «Свет приходит к нам с Севера —

Слайд 25
Дуговой разряд используется в прожекторах, в проекционной аппаратуре как мощный источник

света.

ЭЛЕКТРИЧЕСКАЯ ДУГА широко используется в электросварке


Дуговой разряд используется в прожекторах, в проекционной аппаратуре как мощный источник света.ЭЛЕКТРИЧЕСКАЯ ДУГА широко используется в электросварке

Слайд 26Дуговая печь
Используется для выплавки стали, чугуна, ферросплавов, бронзы, получения карбида кальция,

окиси азота и т.д.
Дуговая печьИспользуется для выплавки стали, чугуна, ферросплавов, бронзы, получения карбида кальция, окиси азота и т.д.

Слайд 27
Никола́й Никола́евич Бенардо́с
(1842 – 1905) – русский изобретатель, создатель

электрической дуговой сварки (1881).
В 1882 году дуговой разряд
впервые был использован для
резки и сварки металла.


Никола́й Никола́евич Бенардо́с (1842 – 1905) – русский изобретатель, создатель электрической дуговой сварки (1881).В 1882 году

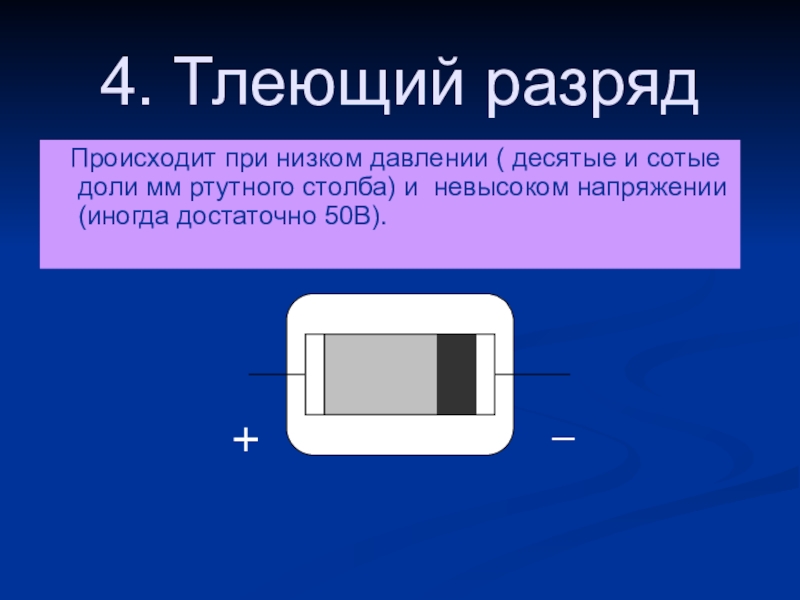

Слайд 284. Тлеющий разряд
Происходит при низком давлении ( десятые и

сотые доли мм ртутного столба) и невысоком напряжении (иногда достаточно 50В).







+

_

4. Тлеющий разряд  Происходит при низком давлении ( десятые и сотые доли мм ртутного столба) и

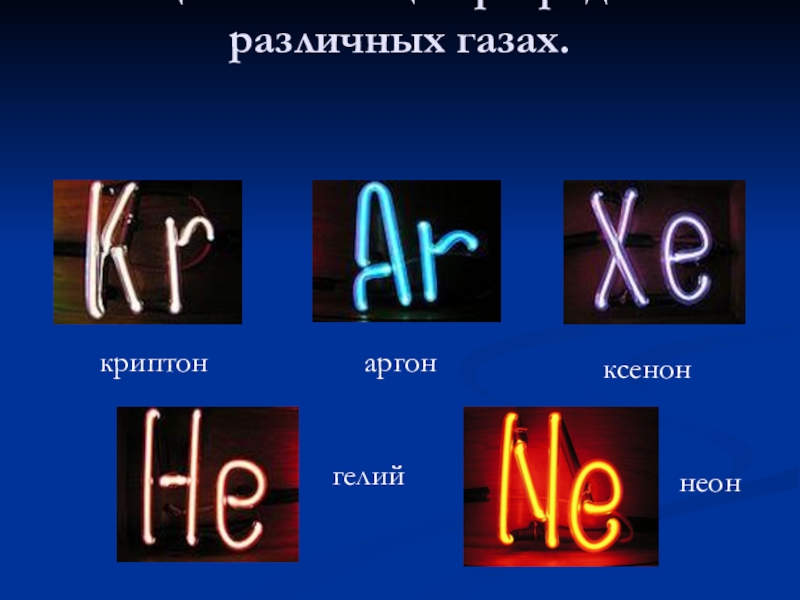

Слайд 29 Цвета тлеющих разрядов различных газах.



аргон
ксенон
криптон
гелий
неон

Цвета тлеющих разрядов различных газах.    аргонксенонкриптонгелийнеон

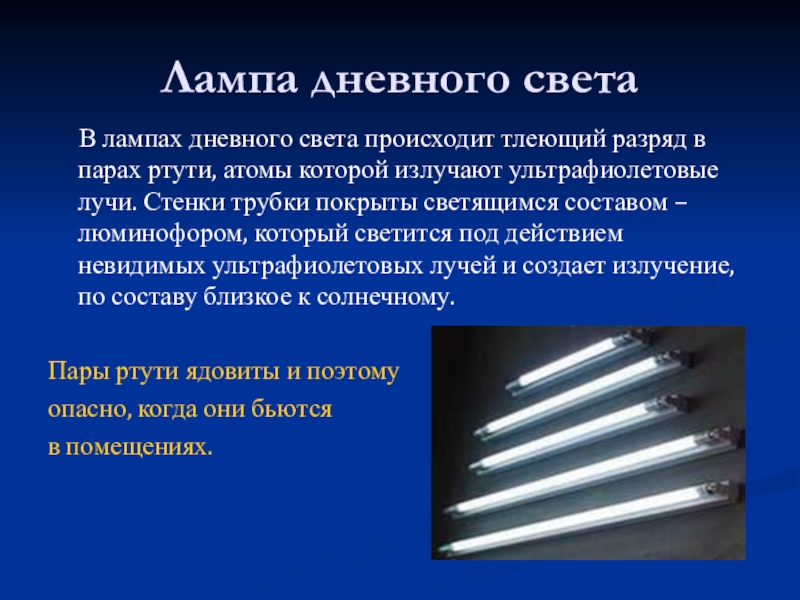

Слайд 30Лампа дневного света
В лампах дневного света происходит тлеющий

разряд в парах ртути, атомы которой излучают ультрафиолетовые лучи. Стенки трубки покрыты светящимся составом – люминофором, который светится под действием невидимых ультрафиолетовых лучей и создает излучение, по составу близкое к солнечному.

Пары ртути ядовиты и поэтому
опасно, когда они бьются
в помещениях.

Лампа дневного света   В лампах дневного света происходит тлеющий разряд в парах ртути, атомы которой

Слайд 31Схема лампы дневного света
Если замкнуть цепь, то ток идет через стартер

и накаляет электроды внутри лампы, с которых испаряются электроны и начинается разряд.
Затем стартер автоматически размыкается, т. к. падает напряжение.




Лампа


Стартер

Схема лампы дневного светаЕсли замкнуть цепь, то ток идет через стартер и накаляет электроды внутри лампы, с

Слайд 32


Спасибо за внимание!

Спасибо за внимание!
