Слайд 1Интерференция света







Интерференция света

Слайд 2Сдвиг фаз колебаний векторов Е в произвольной точке пространства от двух

точечных источников

S1

S2

A

L1

L2


Сдвиг фаз колебаний векторов Е в произвольной точке пространства от двух точечных источниковS1S2AL1L2

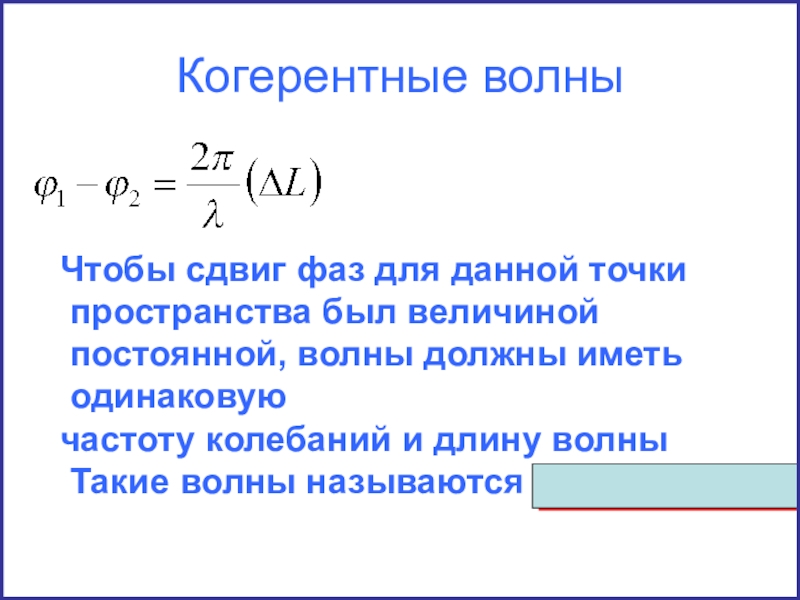

Слайд 3Когерентные волны
Чтобы сдвиг фаз для данной точки
пространства был величиной
постоянной,

волны должны иметь
одинаковую
частоту колебаний и длину волны
Такие волны называются когерентными



Когерентные волныЧтобы сдвиг фаз для данной точки пространства был величиной постоянной, волны должны иметь одинаковуючастоту колебаний и

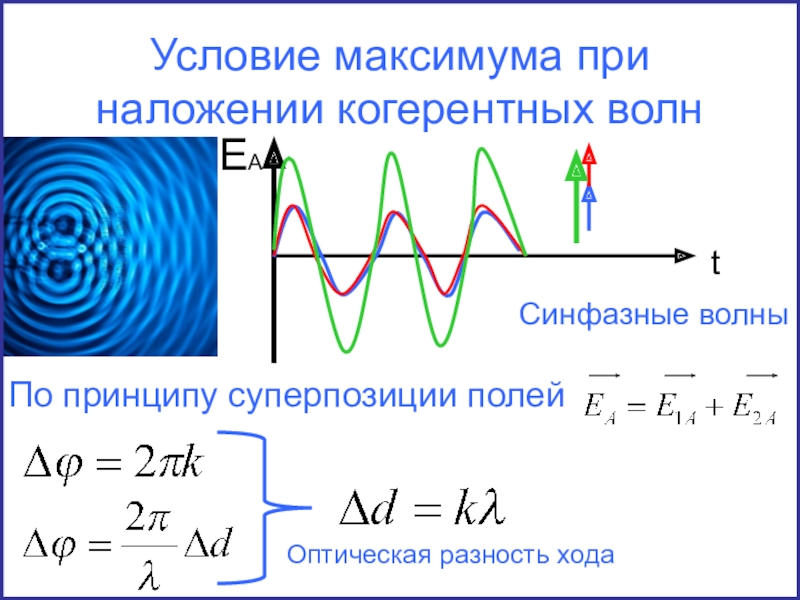

Слайд 4Условие максимума при наложении когерентных волн



EA
t
По принципу суперпозиции полей


Синфазные волны
Оптическая разность

хода


Условие максимума при наложении когерентных волнEAtПо принципу суперпозиции полейСинфазные волныОптическая разность хода

Слайд 5Условие максимума при наложении когерентных волн
В точках пространства,
для которых
оптическая

разность
хода волн
равняется целому числу длин волн,
волны усиливают друг друга



Условие максимума при наложении когерентных волнВ точках пространства, для которых оптическая разность хода волнравняется целому числу длин

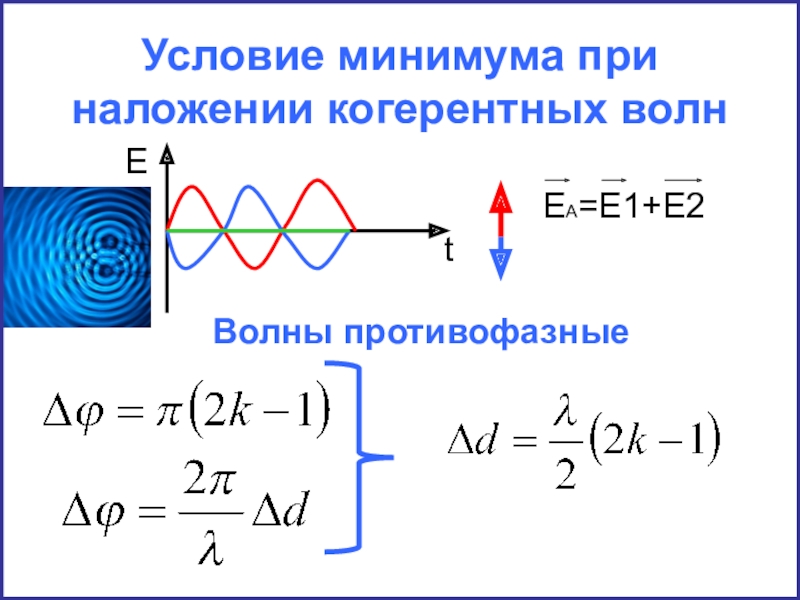

Слайд 6Условие минимума при наложении когерентных волн


E
t
EA=E1+E2
Волны противофазные


Условие минимума при наложении когерентных волнEtEA=E1+E2Волны противофазные

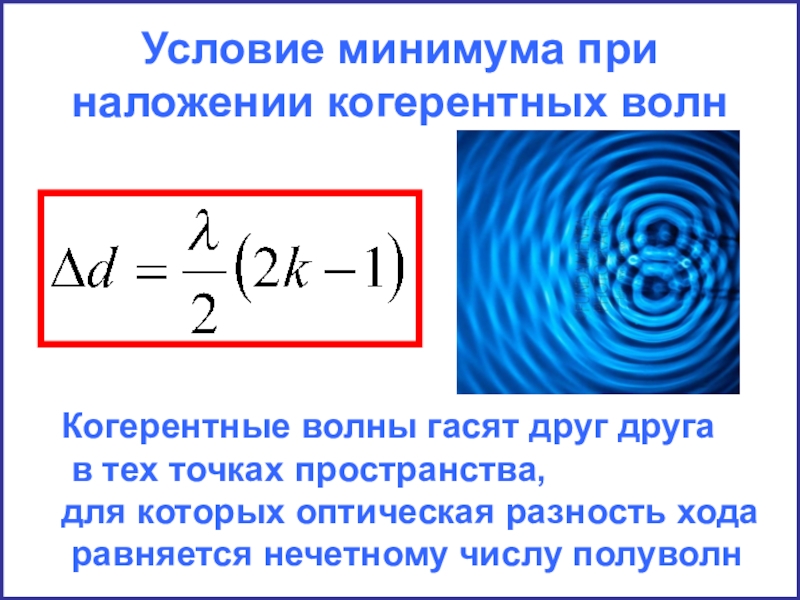

Слайд 7Условие минимума при наложении когерентных волн
Когерентные волны гасят друг друга
в

тех точках пространства,
для которых оптическая разность хода
равняется нечетному числу полуволн



Условие минимума при наложении когерентных волнКогерентные волны гасят друг друга в тех точках пространства,для которых оптическая разность

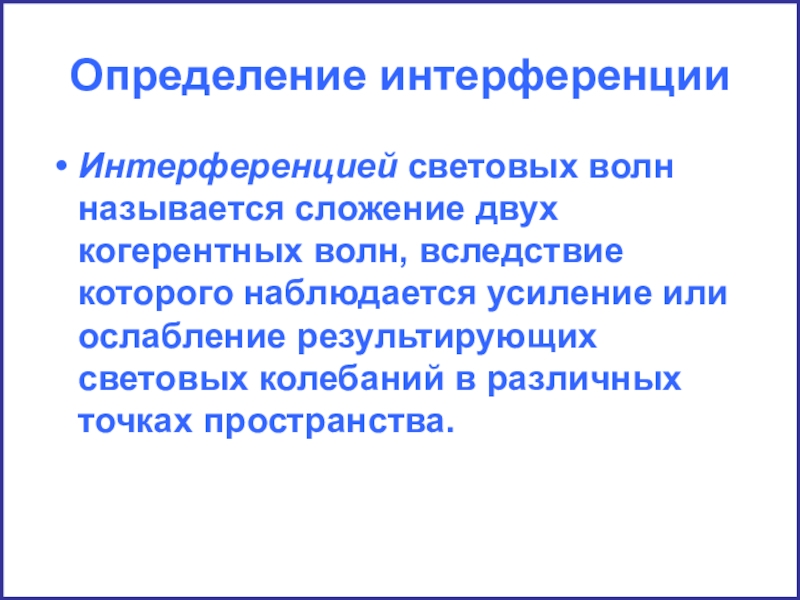

Слайд 8Определение интерференции
Интерференцией световых волн называется сложение двух когерентных волн, вследствие которого

наблюдается усиление или ослабление результирующих световых колебаний в различных точках пространства.


Определение интерференцииИнтерференцией световых волн называется сложение двух когерентных волн, вследствие которого наблюдается усиление или ослабление результирующих световых

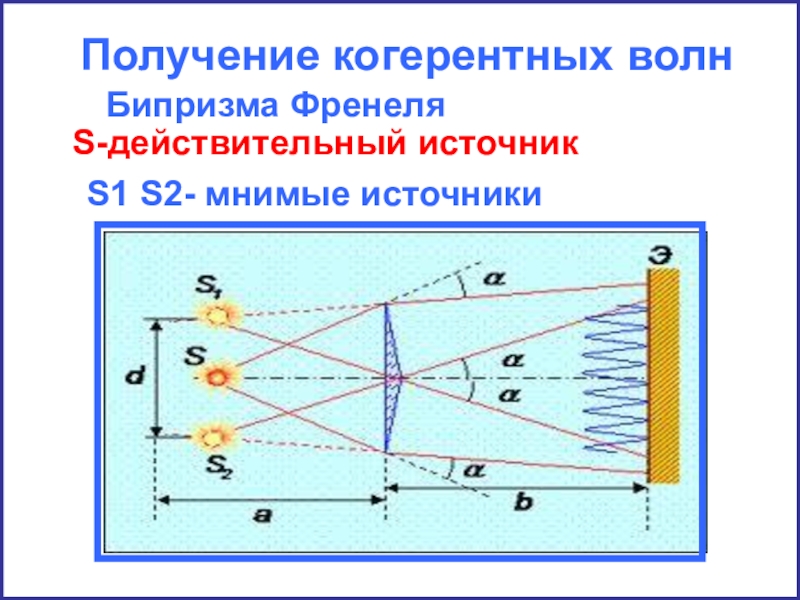

Слайд 10Получение когерентных волн
Бипризма Френеля
S-действительный источник
S1 S2- мнимые источники


Получение когерентных волнБипризма ФренеляS-действительный источникS1 S2- мнимые источники

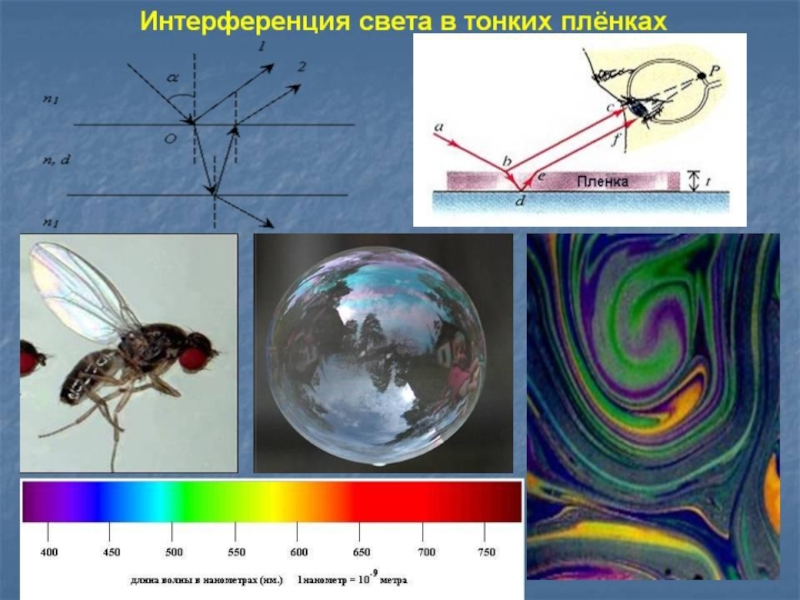

Слайд 11Интерференция света в тонких пленках

d
Толщина пленки сравнима
с длиной световой волны


Интерференция света в тонких пленкахdТолщина пленки сравнима с длиной световой волны

Слайд 12Интерференция света в тонких пленках на крыльях насекомых

Интерференция света в тонких пленках на крыльях насекомых

Слайд 13Применение тонких пленок
Просветление оптики. Объективы фотоаппаратов и кинопроекторов, перископы подводных лодок

и другие оптические устройства состоят из большого числа оптических стекол, линз, призм. Каждая отполированная поверхность стекла отражает около 5% падающего на нее света. Чтобы уменьшить долю отражаемой энергии, используется явление интерференции света.


Применение тонких пленокПросветление оптики. Объективы фотоаппаратов и кинопроекторов, перископы подводных лодок и другие оптические устройства состоят из

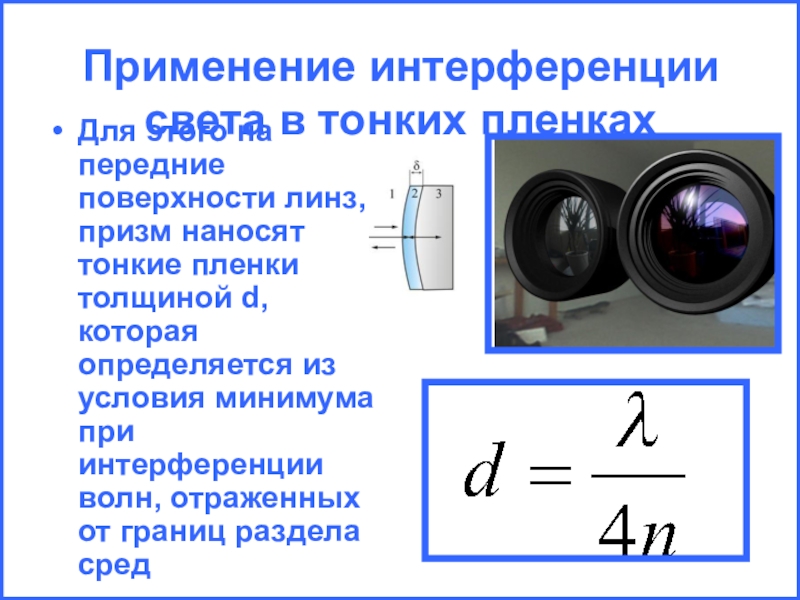

Слайд 14Применение интерференции света в тонких пленках
Для этого на передние поверхности линз,

призм наносят тонкие пленки толщиной d, которая определяется из условия минимума при интерференции волн, отраженных от границ раздела сред




Применение интерференции света в тонких пленкахДля этого на передние поверхности линз, призм наносят тонкие пленки толщиной d,

Слайд 15Контроль степени неровности поверхностей
Интерференционная картина в виде полос равной толщины широко

используется на практике для контроля степени неровности различных поверхностей, плёнок, а также всевозможных покрытий. Если поверхности плёнки неровные, то полосы равной толщины принимают неправильную причудливую форму, связанную с соответствующим контуром равной толщины плёнки.


Контроль степени неровности поверхностейИнтерференционная картина в виде полос равной толщины широко используется на практике для контроля степени

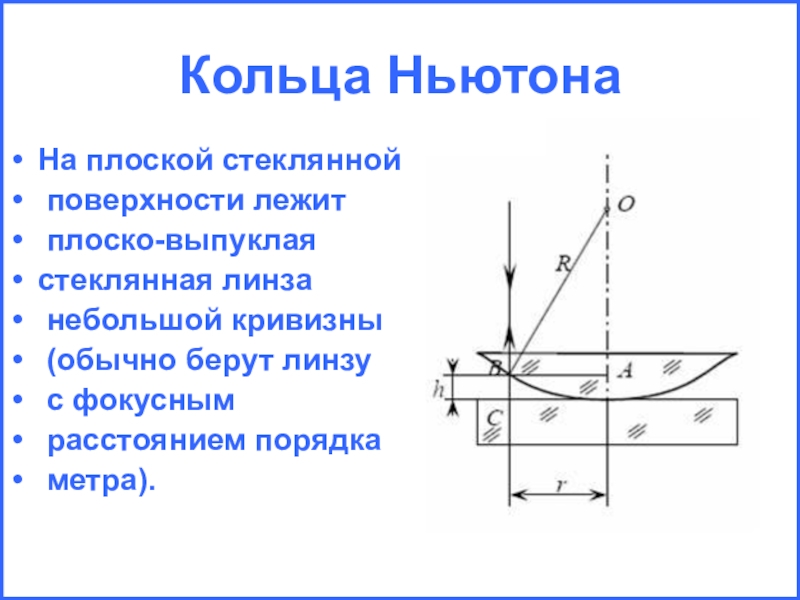

Слайд 21Кольца Ньютона
На плоской стеклянной
поверхности лежит
плоско-выпуклая
стеклянная линза
небольшой кривизны

(обычно берут линзу
с фокусным
расстоянием порядка
метра).



Кольца НьютонаНа плоской стеклянной поверхности лежит плоско-выпуклая стеклянная линза небольшой кривизны (обычно берут линзу с фокусным расстоянием

Слайд 22Система освещается параллельным пучком естественного или монохроматического света сверху, со стороны

линзы.


Система освещается параллельным пучком естественного или монохроматического света сверху, со стороны линзы.

Слайд 23Вблизи оптической
оси системы
(то есть точки касания
линзы и стеклянной

подложки) разность
хода лучей,
отраженных от подложки
и выпуклой поверхности
линзы, невелика
и медленно изменяется
по квадратичному закону
с ростом расстояния
от оси системы R


Вблизи оптической оси системы (то есть точки касания линзы и стеклянной подложки) разность хода лучей, отраженных от

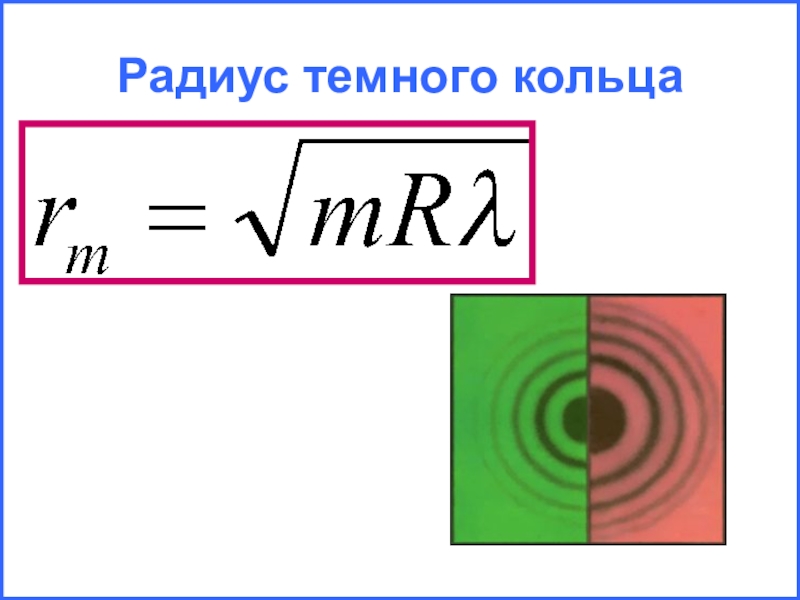

Слайд 25Радиус темного кольца


Радиус темного кольца

Слайд 26Радиус цветного кольца
Измеряют радиус
кольца и определяют
длину волны

Радиус цветного кольцаИзмеряют радиус кольца и определяют длину волны

Слайд 27Выводы








Выводы

Слайд 28Презентация разработана заслуженным учителем Российской Федерации
Гридасовой Татьяной Григорьевной

Презентация разработана заслуженным учителем Российской ФедерацииГридасовой Татьяной Григорьевной
