Презентация, доклад Индукция 8 класс
Содержание
- 1. Презентация Индукция 8 класс
- 2. Опыт датского учёного Эрстеда1820 год1777 – 1851г

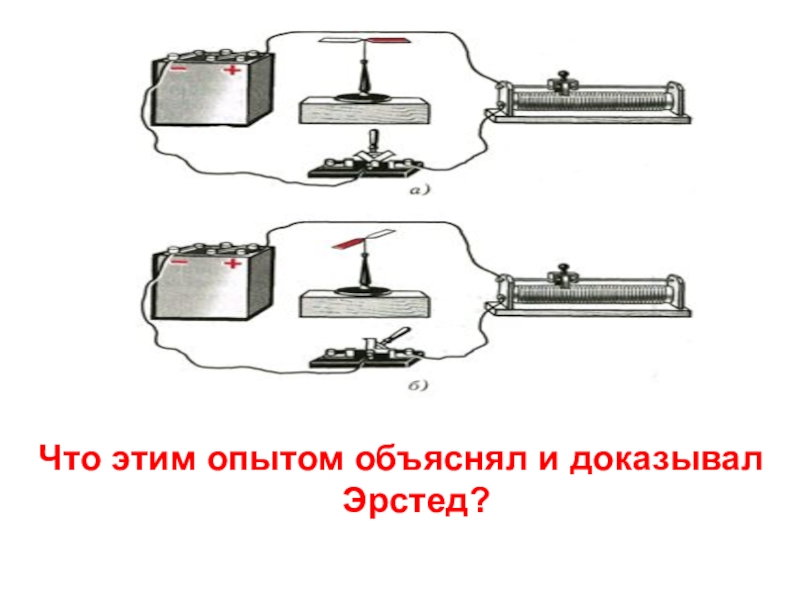

- 3. Что этим опытом объяснял и доказывал Эрстед?
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. 1791 – 1867 г.г., английский физик,Почетный член
- 8. Слайд 8
- 9. «Электромагнитная индукция» - слово латинское, означает « наведение»
- 10. Опыт М. Фарадея29 августа 1831 года «На широкую
- 11. Слайд 11
- 12. Что мы видим?Вывод из увиденного опыта:Ток, возникающий
- 13. Общий вывод ФарадеяИндукционный ток в замкнутом контуре возникает при изменении магнитного потока через площадь, ограниченную контуром.
- 14. Электромагнитная индукция – это физическое явление, заключающееся

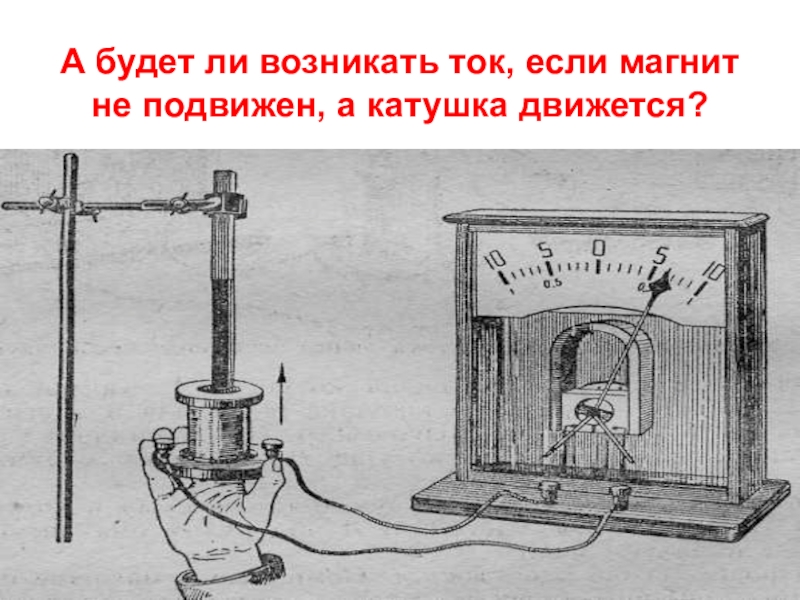

- 15. А будет ли возникать ток, если магнит не подвижен, а катушка движется?
- 16. Слайд 16
- 17. Слайд 17

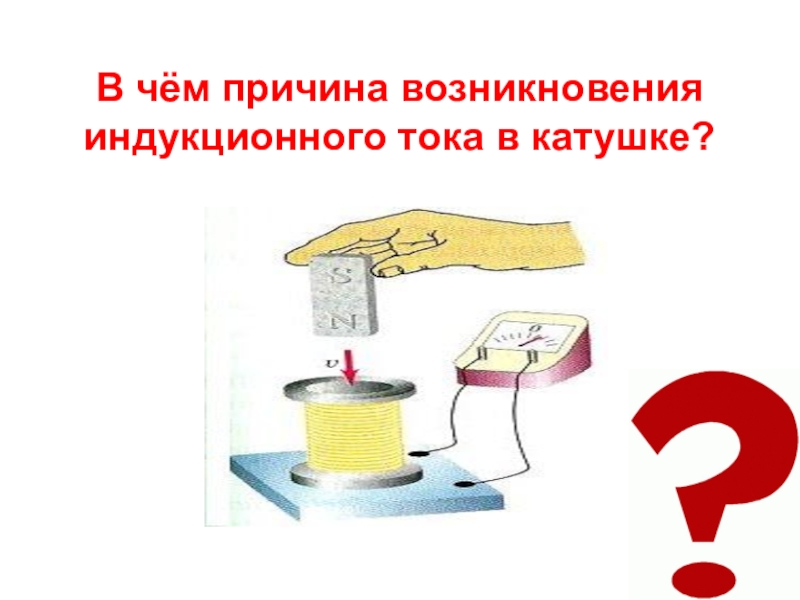

- 18. В чём причина возникновения индукционного тока в катушке?

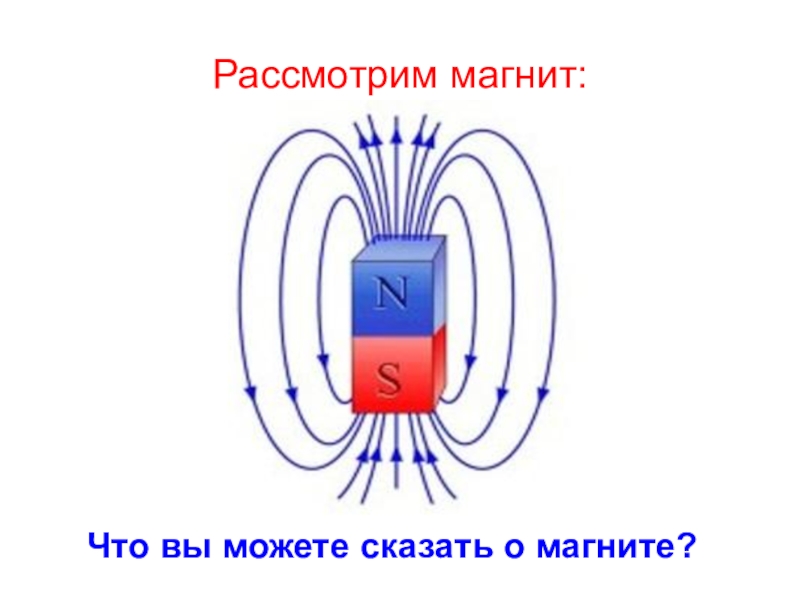

- 19. Рассмотрим магнит:Что вы можете сказать о магните?

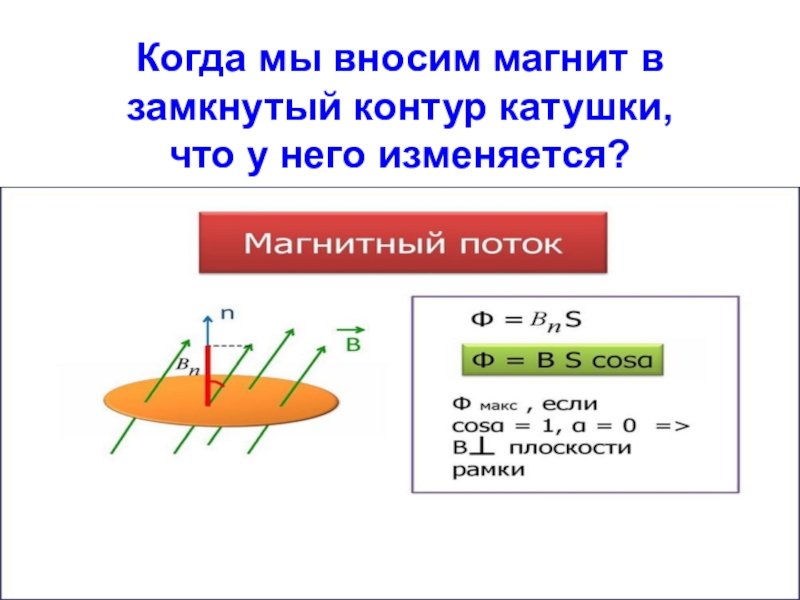

- 20. Когда мы вносим магнит в замкнутый контур катушки, что у него изменяется?

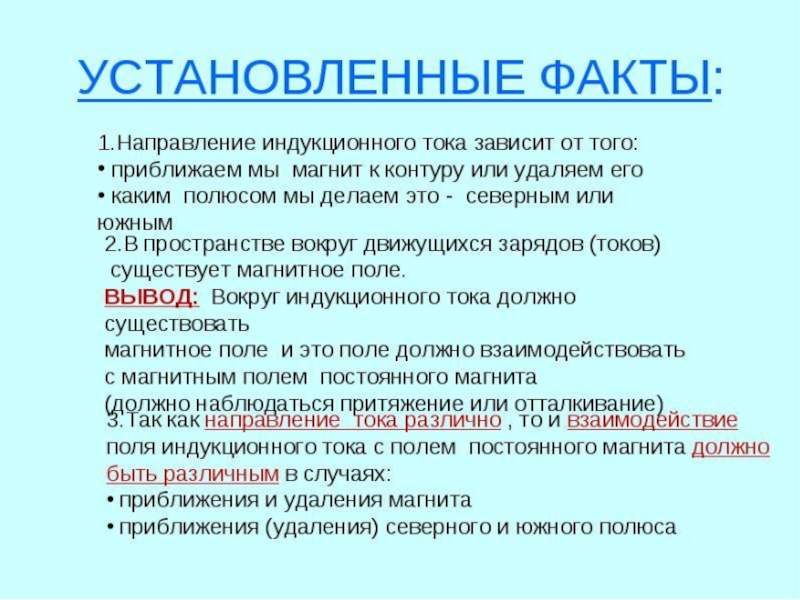

- 21. А как определить направление индукционного тока?Мы видим, что направление индукционного тока разное в этих опытах.
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Основываясь на законе сохранения энергии, русский учёный
- 27. Слайд 27
- 28. Слайд 28
- 29. ∆Ф характеризуется изменением числа линий магнитной индукции
- 30. Слайд 30
- 31. Закон электромагнитной индукции
- 32. Математическая формула закона электромагнитной индукцииε = |-
- 33. ЭДС электромагнитной индукции в замкнутом контуре численно
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
- 39. Слайд 39
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Видеомагнитофон.Жесткий диск компьютера.Детектор полицейского.Детектор металла в аэропортахПоезд на магнитной подушкеМаглев Электромагнитная индукция в современном мире

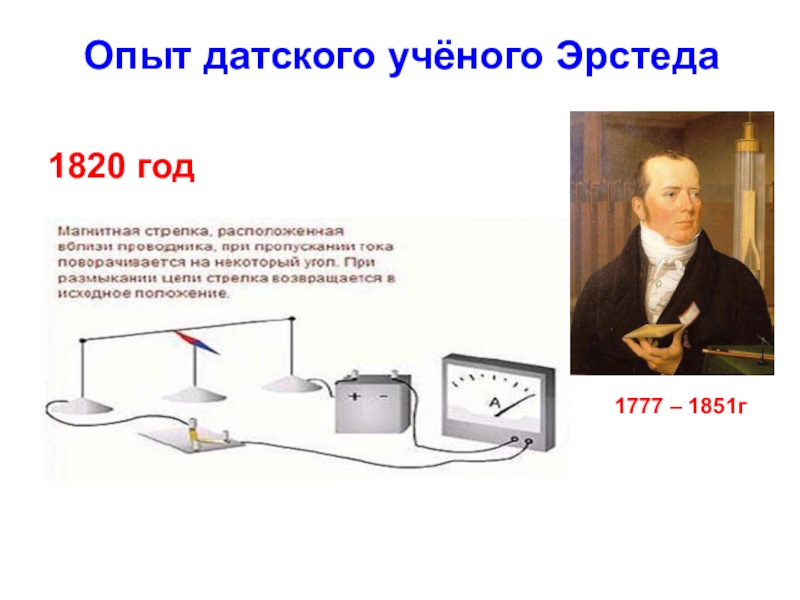

Опыт датского учёного Эрстеда1820 год1777 – 1851г

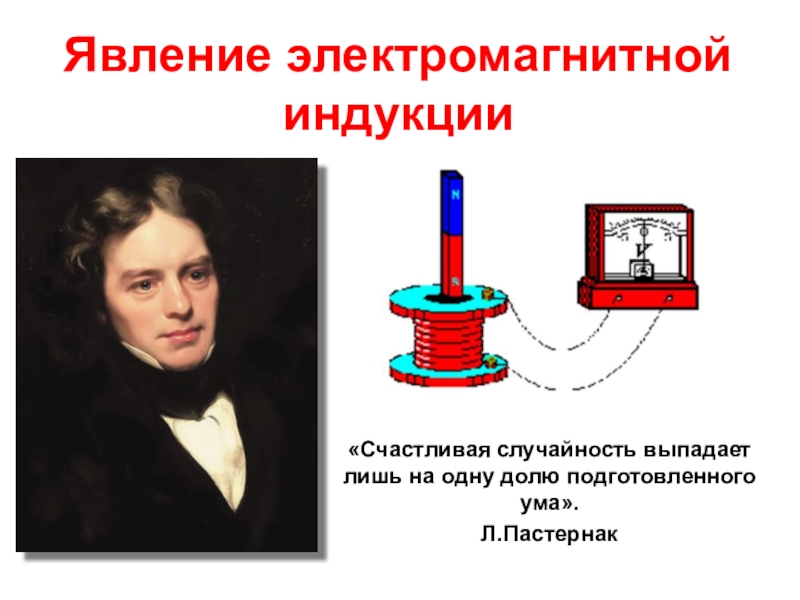

Слайд 1Явление электромагнитной индукции
«Счастливая случайность выпадает лишь на одну долю подготовленного ума».
Л.Пастернак
Слайд 71791 – 1867 г.г., английский физик,
Почетный член Петербургской
Академии Наук (1830),
Основоположник
учения об электромагнитном поле; ввел понятия «электрическое» и «магнитное поле»;
высказал идею существования
электромагнитных волн.
высказал идею существования
электромагнитных волн.
1821 год: «Превратить магнетизм в электричество».
1931 год – получил электрический ток с помощью магнитного поля
Майкл Фарадей
Слайд 10Опыт М. Фарадея
29 августа 1831 года
«На широкую деревянную катушку была намотана
медная проволока длиной в 203 фута и между витками её намотана проволока такой же длины, изолированная от первой хлопчатобумажной нитью.
Одна из этих спиралей была соединена с гальванометром, другая – с сильной батареей…
При замыкании цепи наблюдалось внезапное, но чрезвычайно слабое действие на гальванометре, и то же самое действие замечалось при прекращении тока.
При непрерывном же прохождении тока через одну из спиралей не удалось обнаружить отклонения стрелки гальванометра…»
Одна из этих спиралей была соединена с гальванометром, другая – с сильной батареей…
При замыкании цепи наблюдалось внезапное, но чрезвычайно слабое действие на гальванометре, и то же самое действие замечалось при прекращении тока.
При непрерывном же прохождении тока через одну из спиралей не удалось обнаружить отклонения стрелки гальванометра…»

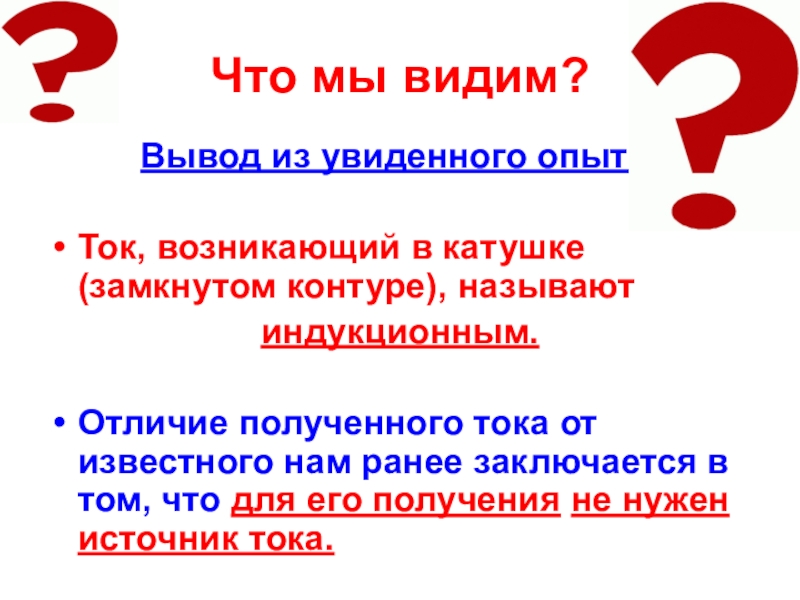

Слайд 12Что мы видим?
Вывод из увиденного опыта:
Ток, возникающий в катушке (замкнутом контуре),
называют
индукционным.
Отличие полученного тока от известного нам ранее заключается в том, что для его получения не нужен источник тока.
индукционным.
Отличие полученного тока от известного нам ранее заключается в том, что для его получения не нужен источник тока.
Слайд 13Общий вывод Фарадея
Индукционный ток в замкнутом контуре возникает при изменении магнитного
потока через площадь, ограниченную контуром.

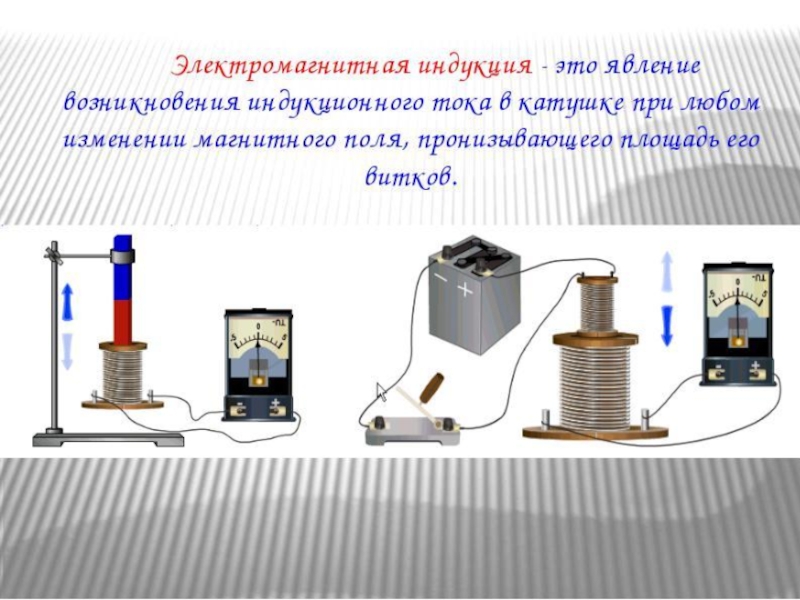

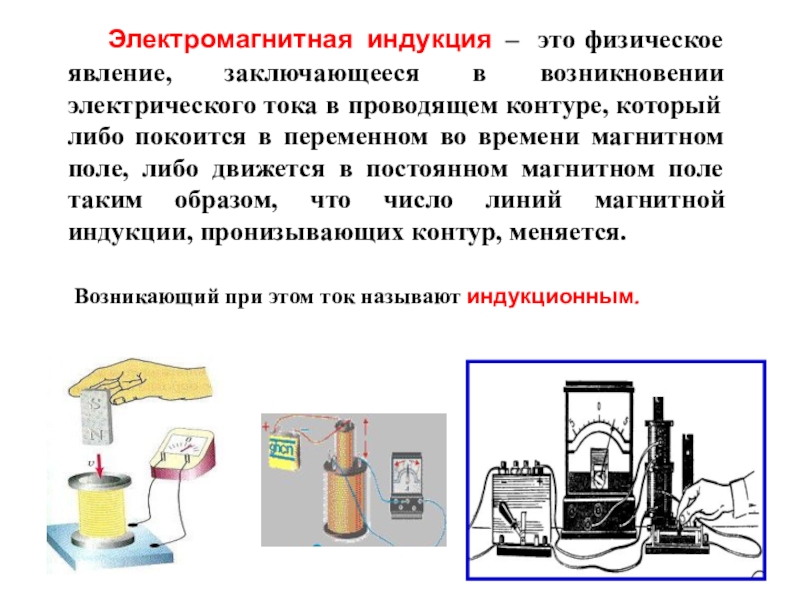

Слайд 14 Электромагнитная индукция – это физическое явление, заключающееся в возникновении электрического тока
в проводящем контуре, который либо покоится в переменном во времени магнитном поле, либо движется в постоянном магнитном поле таким образом, что число линий магнитной индукции, пронизывающих контур, меняется.
Возникающий при этом ток называют индукционным.
Возникающий при этом ток называют индукционным.
Слайд 21А как определить направление индукционного тока?
Мы видим, что направление индукционного тока
разное в этих опытах.

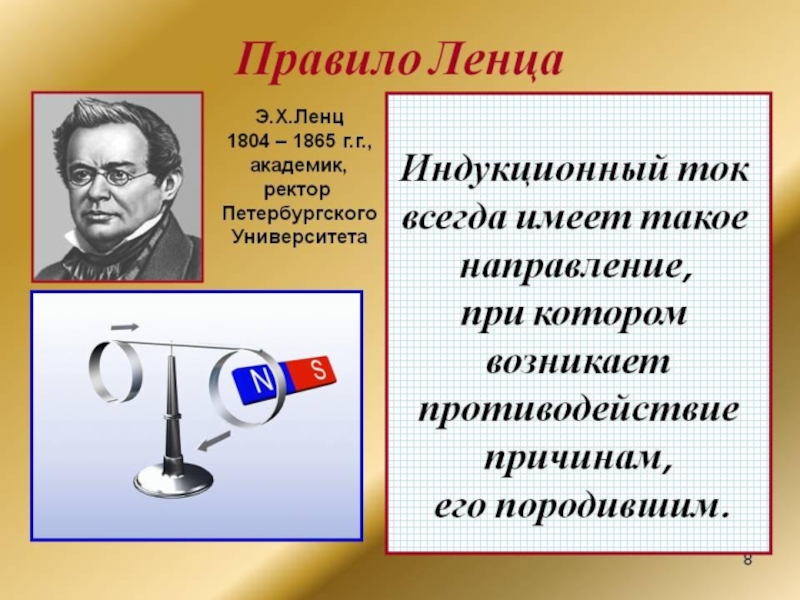

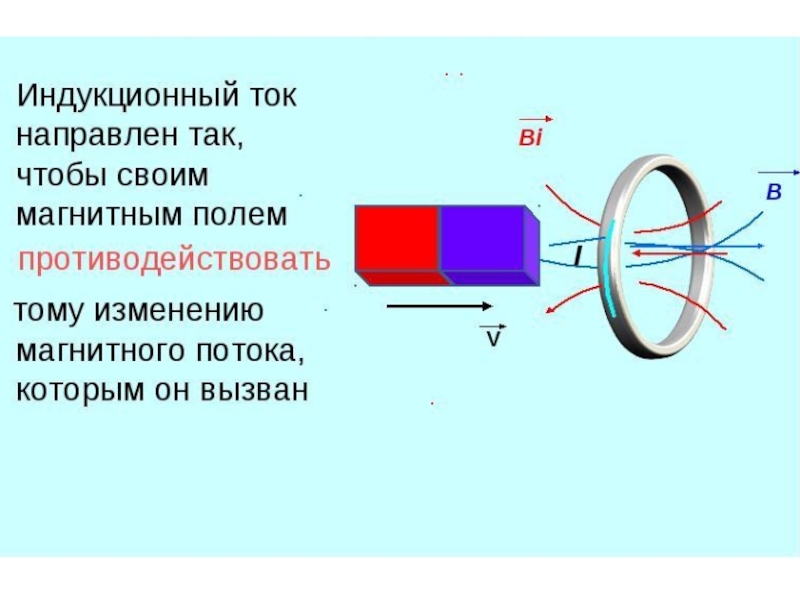

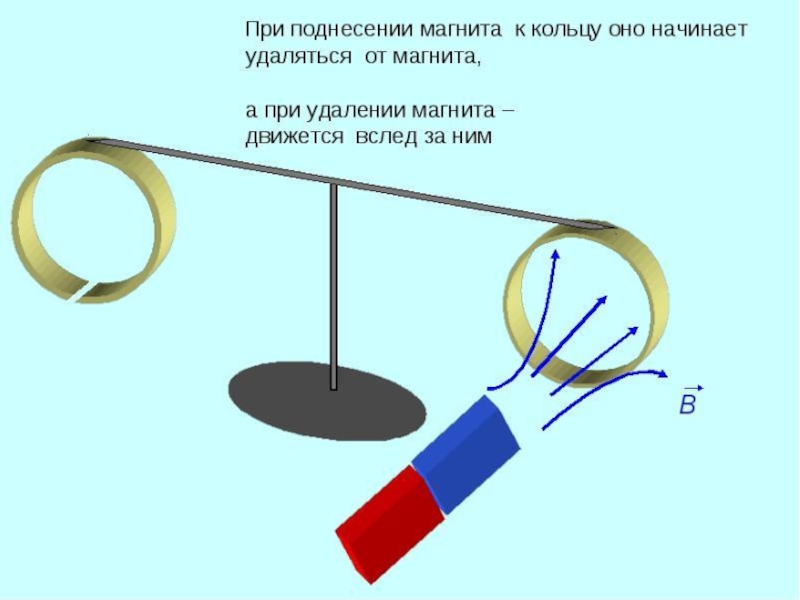

Слайд 26Основываясь на законе сохранения энергии, русский учёный Ленц предложил правило, по
которому определяется направление индукционного тока.
Русский физик Эмиль Ленц
1804 – 1865гг.

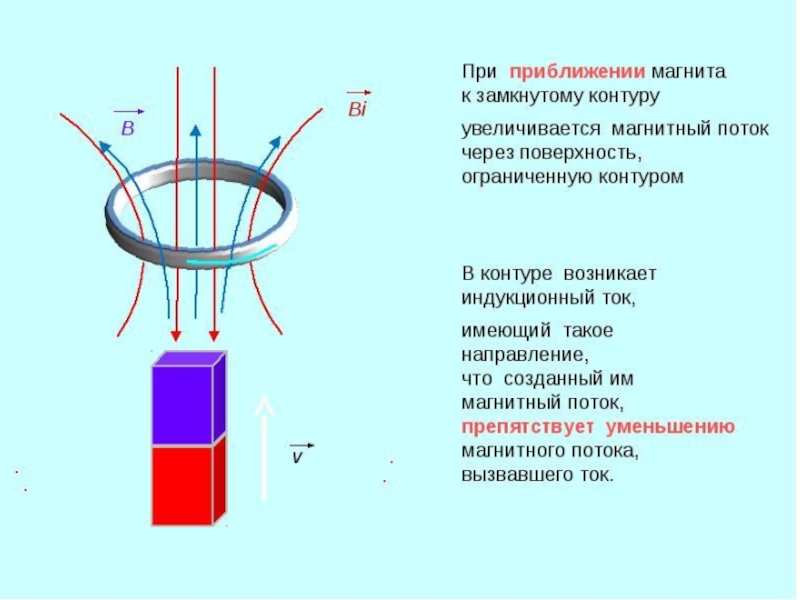

Слайд 29∆Ф
характеризуется изменением
числа линий магнитной индукции В,
пронизывающих контур
1. Определить
направление линий индукции внешнего поля В(выходят из N и входят в S).
2. Определить, увеличивается или уменьшается магнитный поток через контур (если магнит вдвигается в кольцо, то ∆Ф>0, если выдвигается, то ∆Ф<0).
3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф>0, то линии В и В′ направлены в противоположные стороны; если ∆Ф<0, то линии В и В′ сонаправлены).
4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока.
2. Определить, увеличивается или уменьшается магнитный поток через контур (если магнит вдвигается в кольцо, то ∆Ф>0, если выдвигается, то ∆Ф<0).
3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф>0, то линии В и В′ направлены в противоположные стороны; если ∆Ф<0, то линии В и В′ сонаправлены).
4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока.

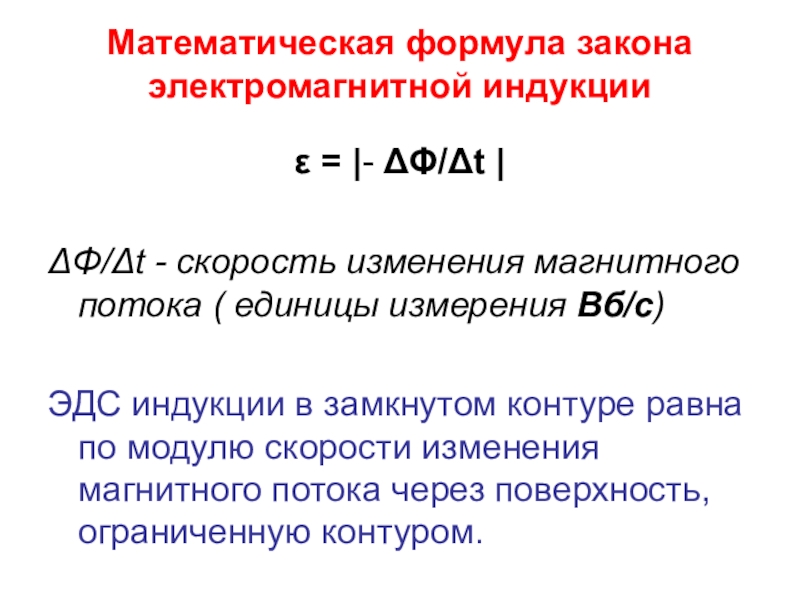

Слайд 32Математическая формула закона электромагнитной индукции
ε = |- ΔΦ/Δt |
ΔΦ/Δt - скорость
изменения магнитного потока ( единицы измерения Вб/с)
ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через поверхность, ограниченную контуром.
ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через поверхность, ограниченную контуром.

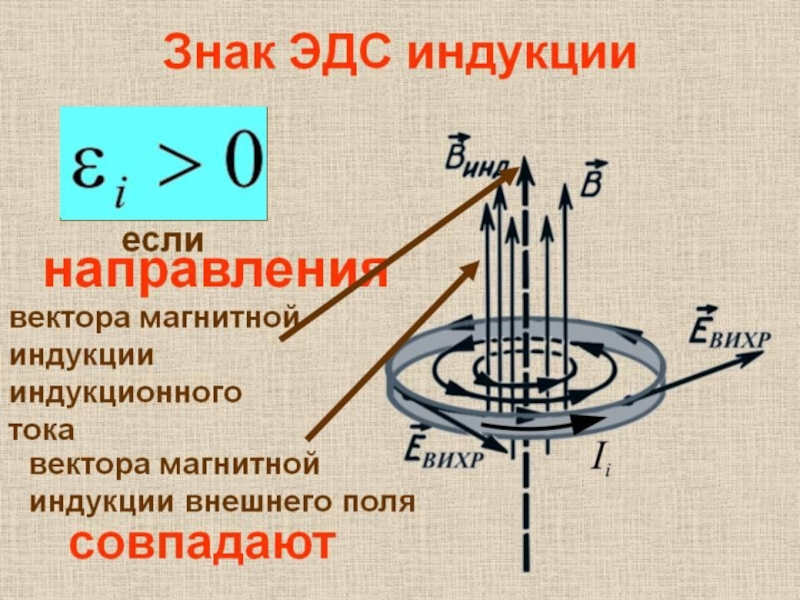

Слайд 33ЭДС электромагнитной индукции в замкнутом контуре численно равна и противоположна по
знаку скорости изменения магнитного потока через поверхность, ограниченную этим контуром.
Ток в контуре имеет положительное направление при убывании внешнего магнитного потока.

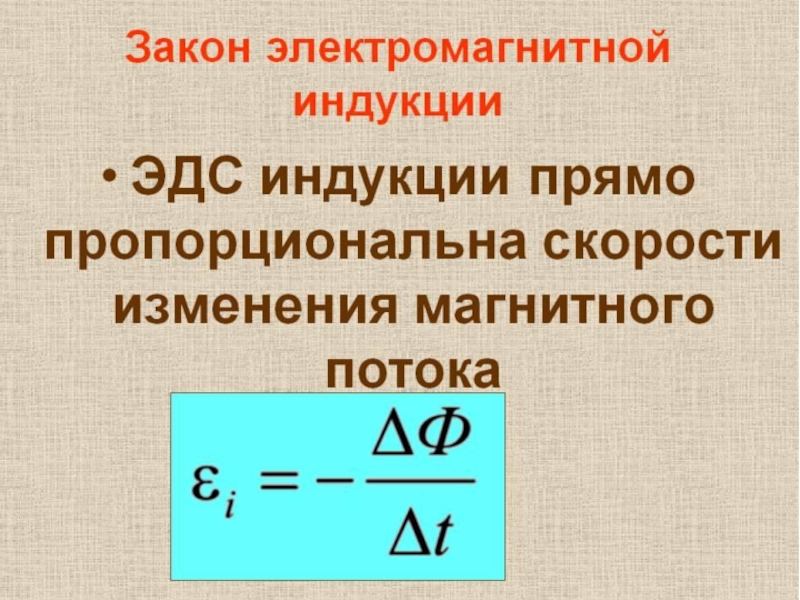

Закон электромагнитной
индукции
Слайд 44Видеомагнитофон.
Жесткий диск компьютера.
Детектор полицейского.
Детектор металла в аэропортах
Поезд на магнитной подушке
Маглев
Электромагнитная
индукция в современном мире
