Слайд 1
Автор: Меркулова Н. Б.

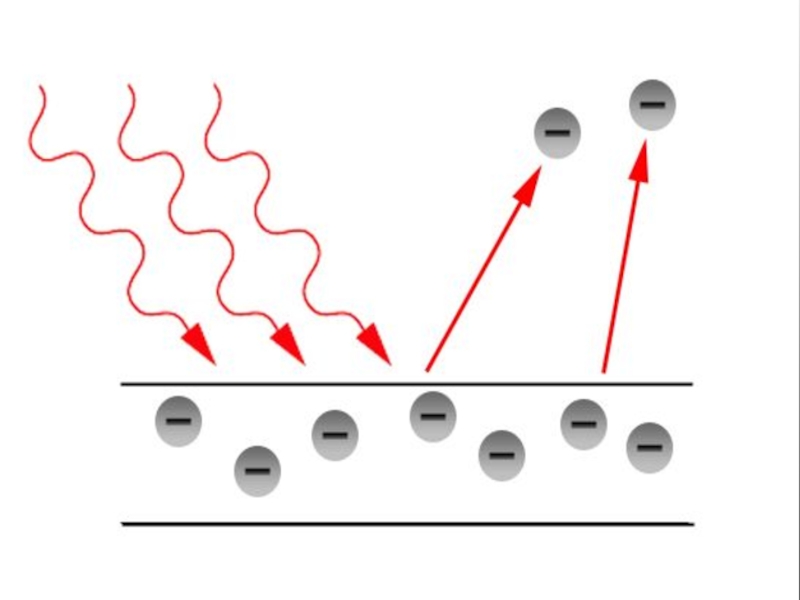

Фотоэффект

Автор: Меркулова Н. Б.Фотоэффект

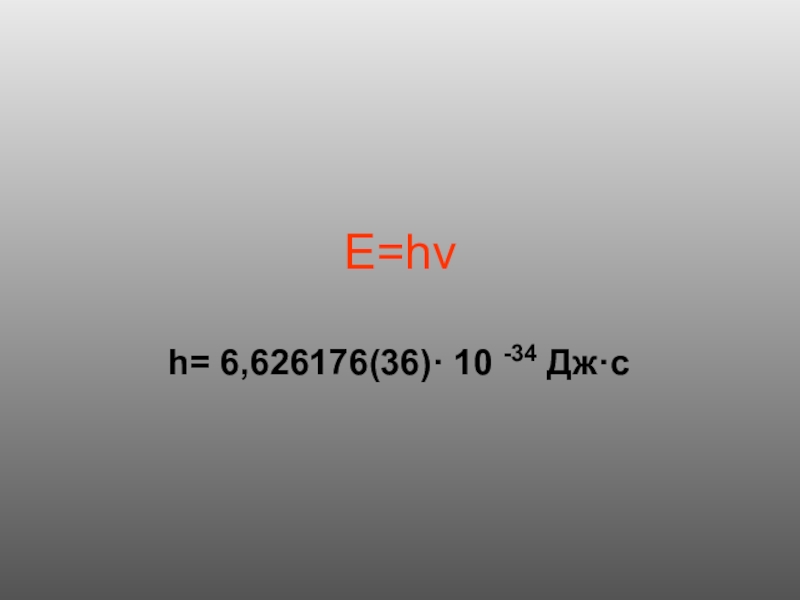

Слайд 2E=hv
h= 6,626176(36)· 10 -34 Дж·с

E=hvh= 6,626176(36)· 10 -34 Дж·с

Слайд 3Из истории фотоэффекта…
1887 год – немецкий физик Генрих Герц



Из истории фотоэффекта…1887 год – немецкий физик Генрих Герц

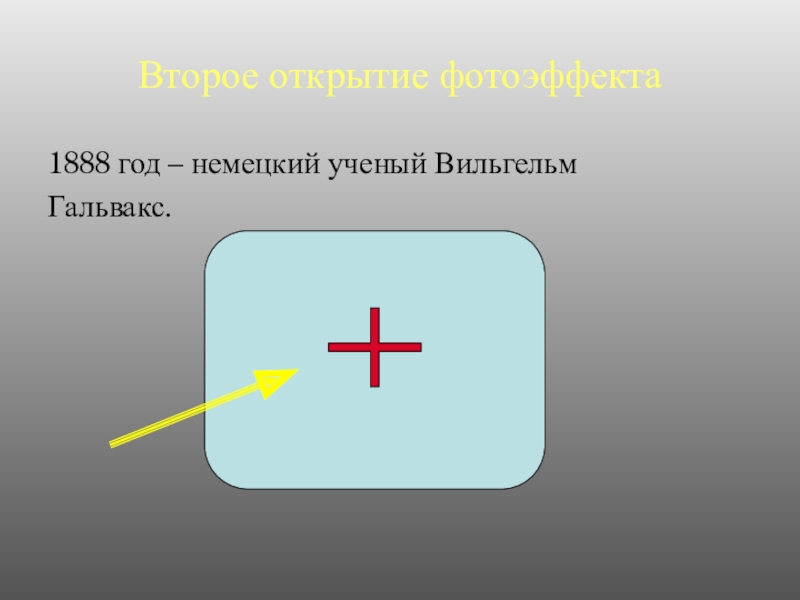

Слайд 4Второе открытие фотоэффекта
1888 год – немецкий ученый Вильгельм
Гальвакс.


Второе открытие фотоэффекта1888 год – немецкий ученый Вильгельм Гальвакс.

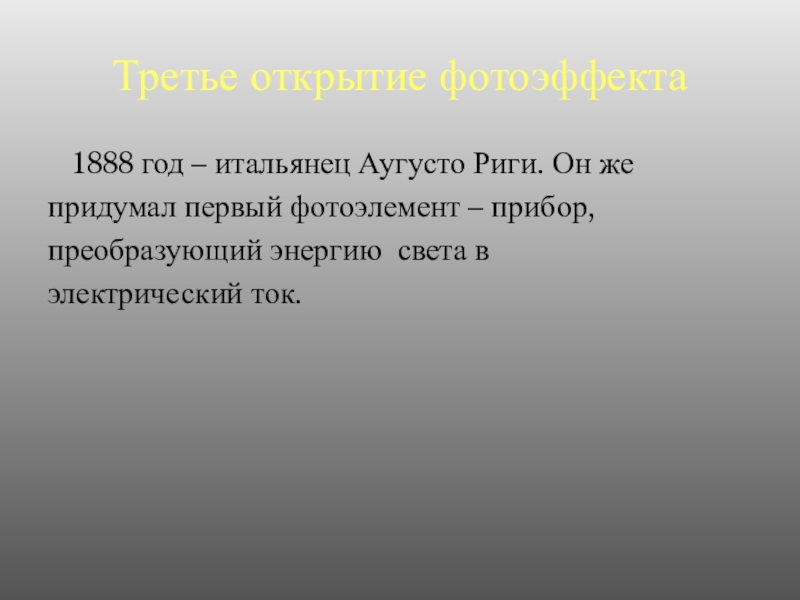

Слайд 5Третье открытие фотоэффекта
1888 год – итальянец Аугусто Риги. Он

же
придумал первый фотоэлемент – прибор,
преобразующий энергию света в
электрический ток.
Третье открытие фотоэффекта  1888 год – итальянец Аугусто Риги. Он же придумал первый фотоэлемент – прибор,

Слайд 6Четвертое и окончательное открытие…
1888 год – русский ученый Александр
Григорьевич

Столетов. Он
подверг фотоэффект
тщательному эксперимен-
тальному исследованию и
установил законы
фотоэффекта.
Четвертое и окончательное открытие… 1888 год – русский ученый Александр Григорьевич Столетов. Он подверг фотоэффекттщательному эксперимен-тальному исследованию

Слайд 8Схема установки Столетова 1-й вариант опыта

!







V

Ток есть!

Схема установки Столетова 1-й вариант опыта

Слайд 9Схема установки Столетова 1-й вариант опыта

!









V

Тока нет!

Схема установки Столетова 1-й вариант опыта

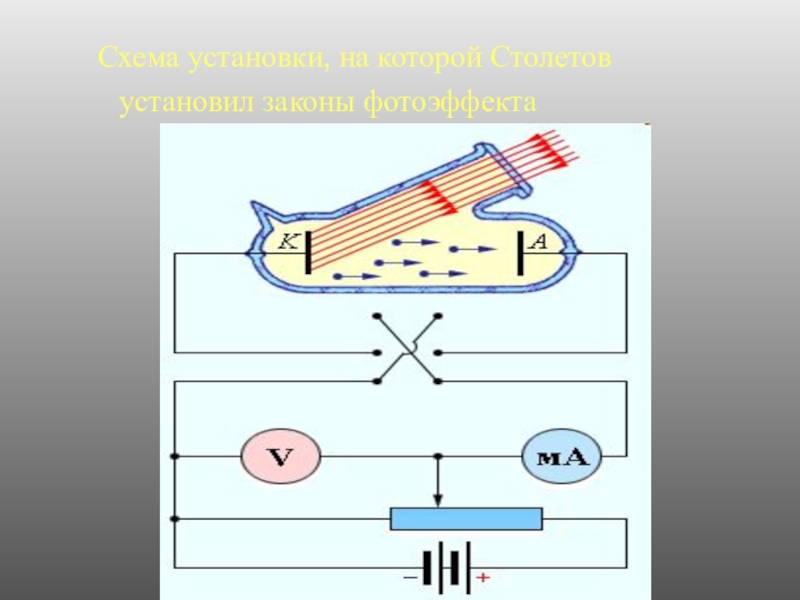

Слайд 10
Схема установки, на которой Столетов

установил законы фотоэффекта
Схема установки, на которой Столетов     установил законы фотоэффекта

Слайд 11Исследование фотоэффекта






Исследование фотоэффекта

Слайд 12Первый закон фотоэффекта


Сила тока насыщения (фактически, число выбиваемых

с поверхности электронов за единицу времени) прямо пропорциональна интенсивности светового излучения, падающего на поверхность тела. Iнас ˜ световому потоку!






Первый закон фотоэффекта   Сила тока насыщения (фактически, число выбиваемых с поверхности электронов за единицу времени)

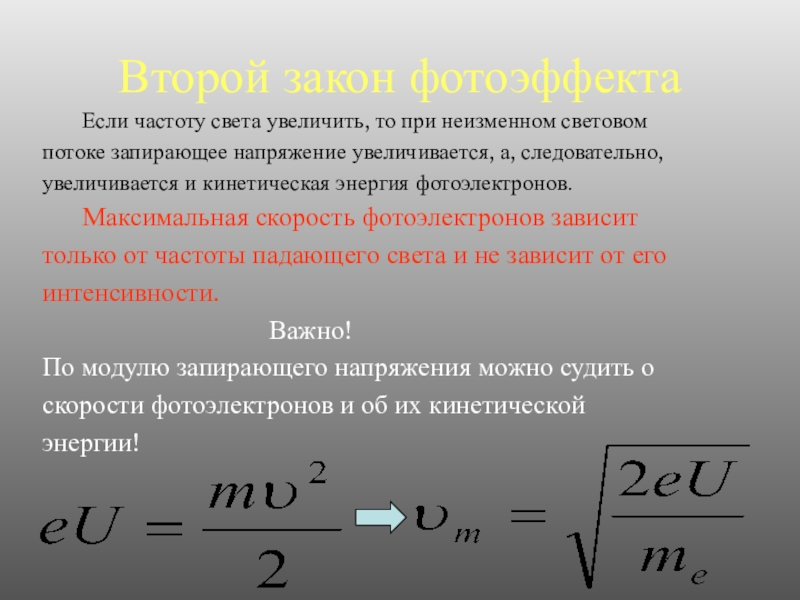

Слайд 13Второй закон фотоэффекта
Если частоту света увеличить, то при

неизменном световом
потоке запирающее напряжение увеличивается, а, следовательно,
увеличивается и кинетическая энергия фотоэлектронов.
Максимальная скорость фотоэлектронов зависит
только от частоты падающего света и не зависит от его
интенсивности.
Важно!
По модулю запирающего напряжения можно судить о
скорости фотоэлектронов и об их кинетической
энергии!


Второй закон фотоэффекта   Если частоту света увеличить, то при неизменном световом потоке запирающее напряжение увеличивается,

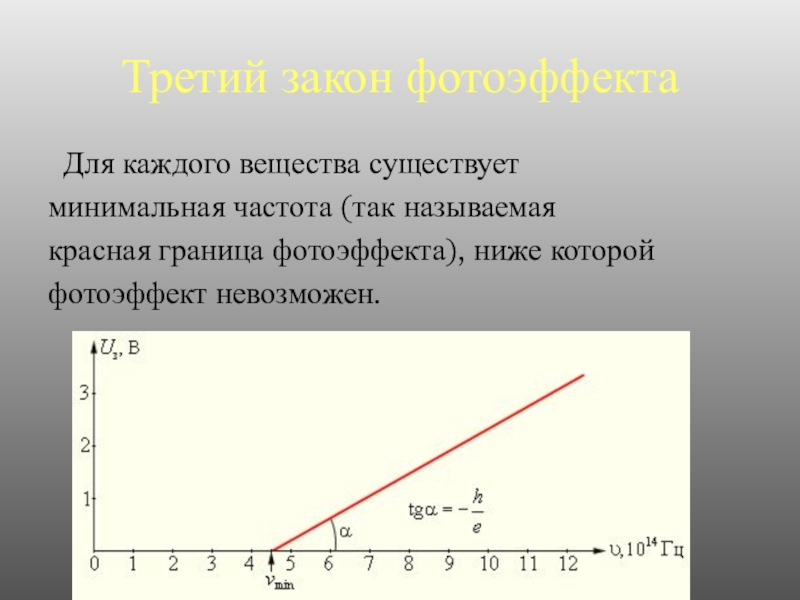

Слайд 14Третий закон фотоэффекта
Для каждого вещества существует
минимальная частота (так называемая


красная граница фотоэффекта), ниже которой
фотоэффект невозможен.

Третий закон фотоэффекта Для каждого вещества существует минимальная частота (так называемая красная граница фотоэффекта), ниже которойфотоэффект невозможен.

Слайд 15Красная граница фотоэффекта
При ν < νmin ни при
какой интенсивности
волны падающего

на
фотокатод света
фотоэффект не
произойдет!


Для каждого вещества своя!!!

Красная граница фотоэффектаПри ν < νmin ни при какой интенсивностиволны падающего нафотокатод светафотоэффект не произойдет! 	Для каждого

Слайд 17Вакуумный фотоэлемент
Простейшим фотоэлементом
с внешним фотоэффектом
является вакуумный

фотоэлемент.
Он представляет собой
откачанный стеклянный баллон,
внутренняя поверхность которого (за
исключением окошка для доступа
излучения) покрыта
фоточувствительным слоем,
служащим фотокатодом. В качестве
анода обычно используется кольцо
или сетка, помещаемая в центре
баллона.


Вакуумный  фотоэлемент    Простейшим фотоэлементомс внешним фотоэффектом является вакуумный фотоэлемент. Он представляет собой откачанный

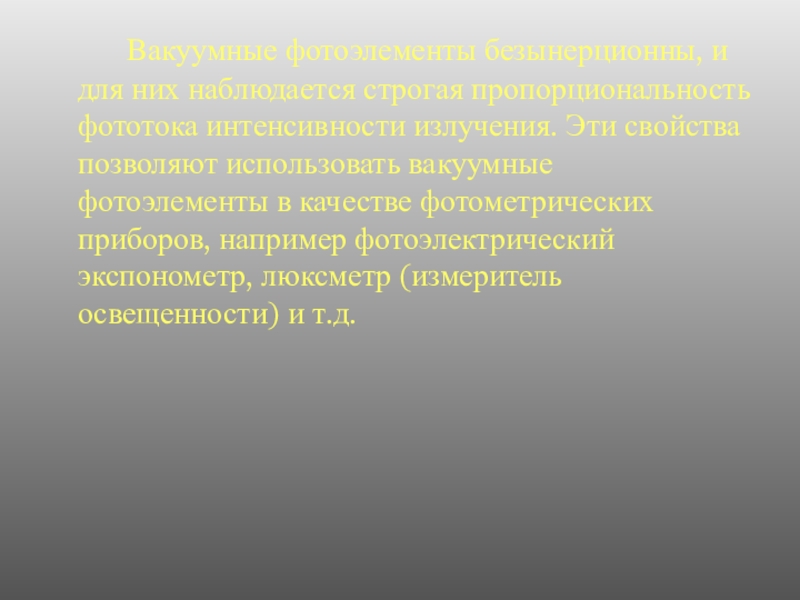

Слайд 18
Вакуумные фотоэлементы безынерционны, и для них наблюдается

строгая пропорциональность фототока интенсивности излучения. Эти свойства позволяют использовать вакуумные фотоэлементы в качестве фотометрических приборов, например фотоэлектрический экспонометр, люксметр (измеритель освещенности) и т.д.
Вакуумные фотоэлементы безынерционны, и для них наблюдается строгая пропорциональность фототока интенсивности излучения. Эти

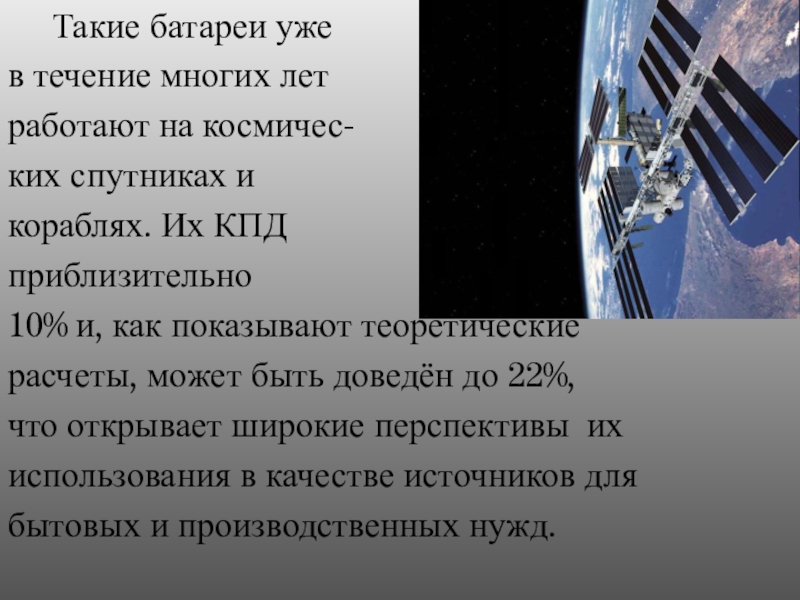

Слайд 19
Такие батареи уже
в течение многих лет
работают

на космичес-
ких спутниках и
кораблях. Их КПД
приблизительно
10% и, как показывают теоретические
расчеты, может быть доведён до 22%,
что открывает широкие перспективы их
использования в качестве источников для
бытовых и производственных нужд.
Такие батареи уже в течение многих лет работают на космичес-ких спутниках и кораблях. Их

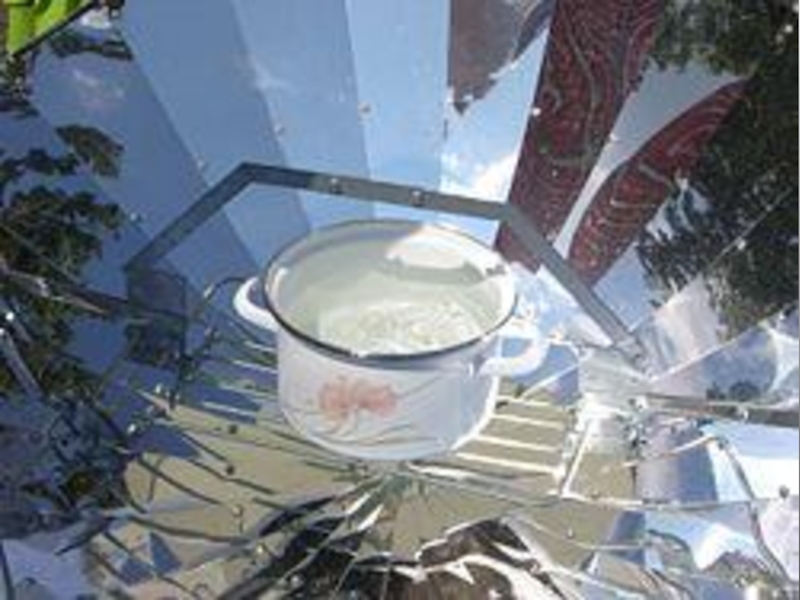

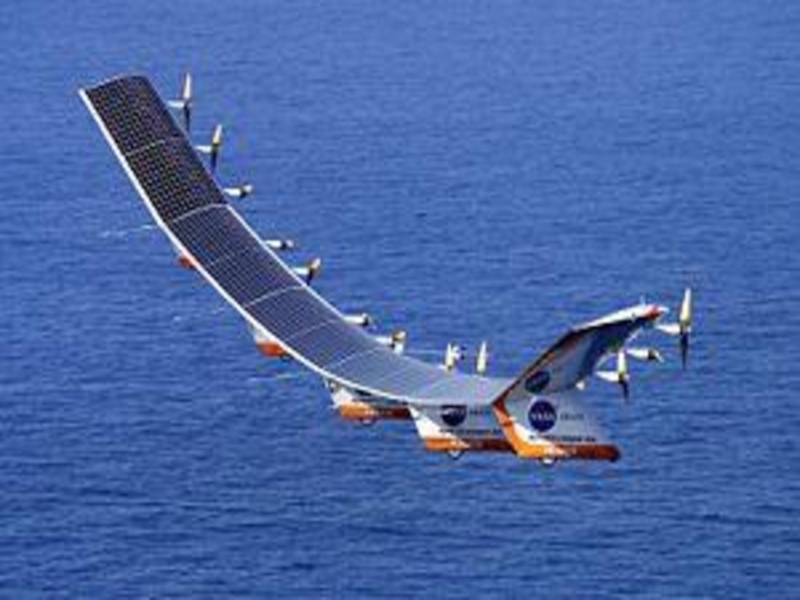

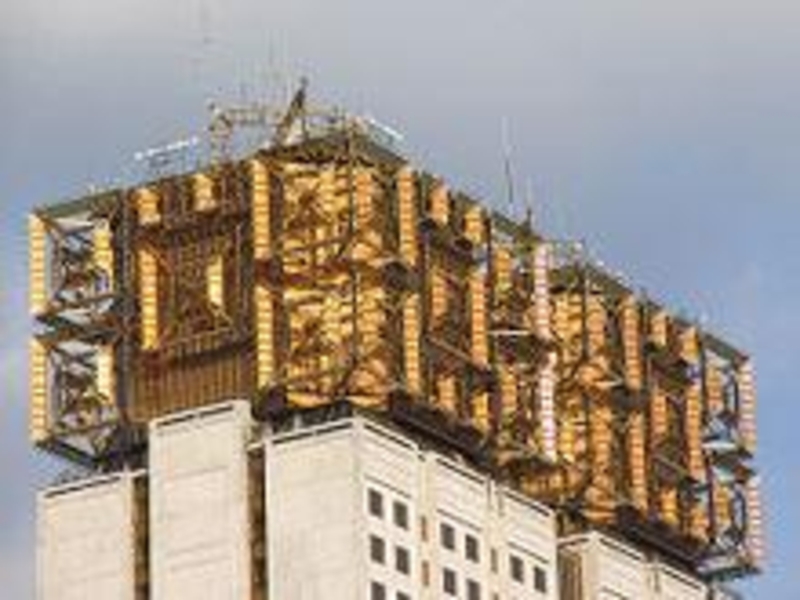

Слайд 21Солнцемобиль, солнечная станция

Солнцемобиль, солнечная станция
