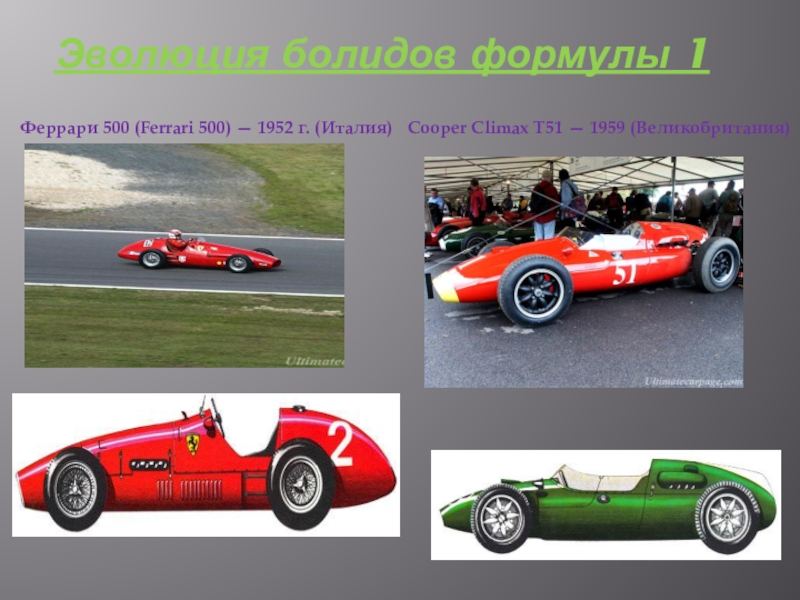

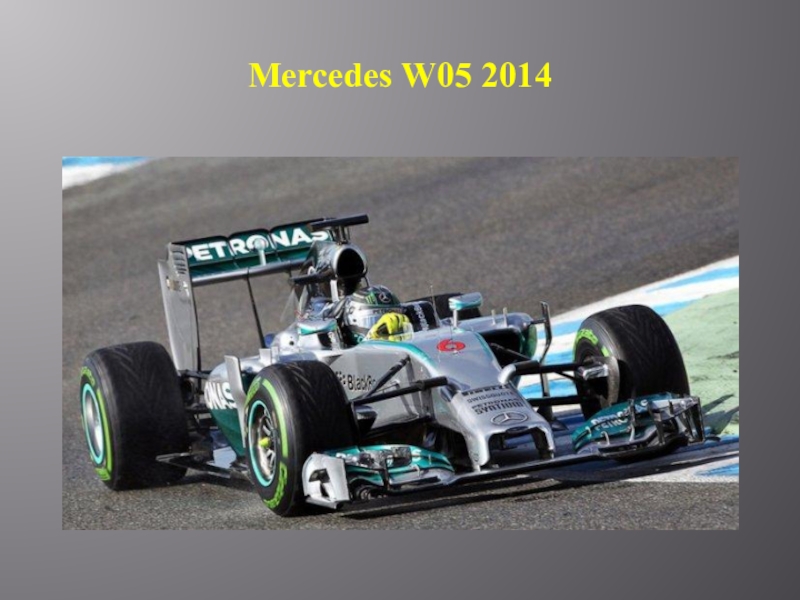

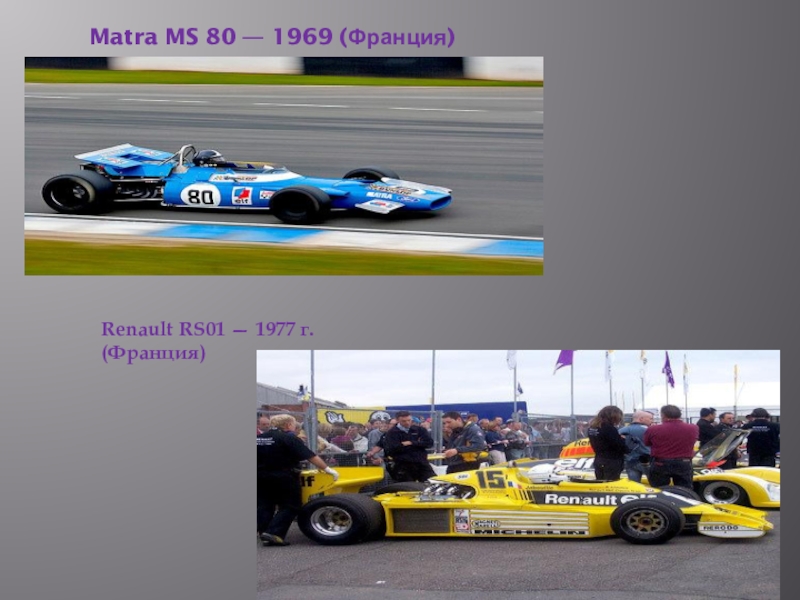

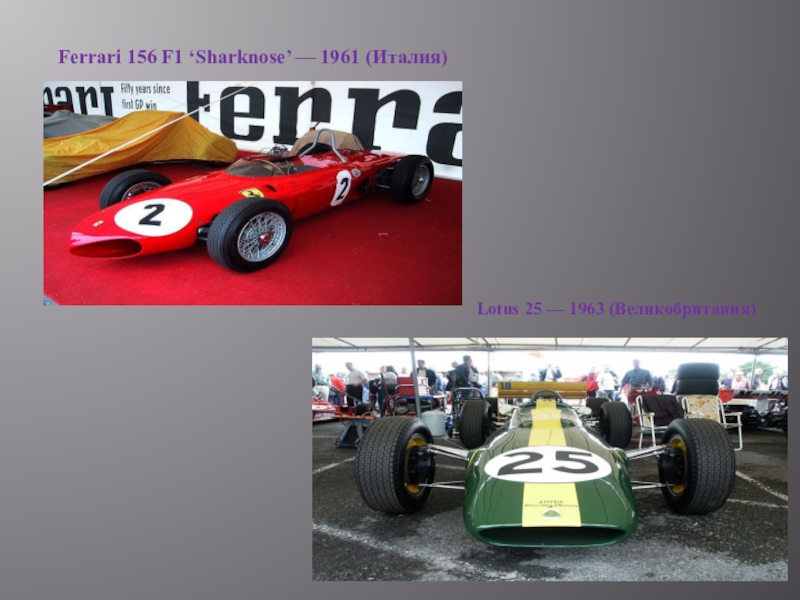

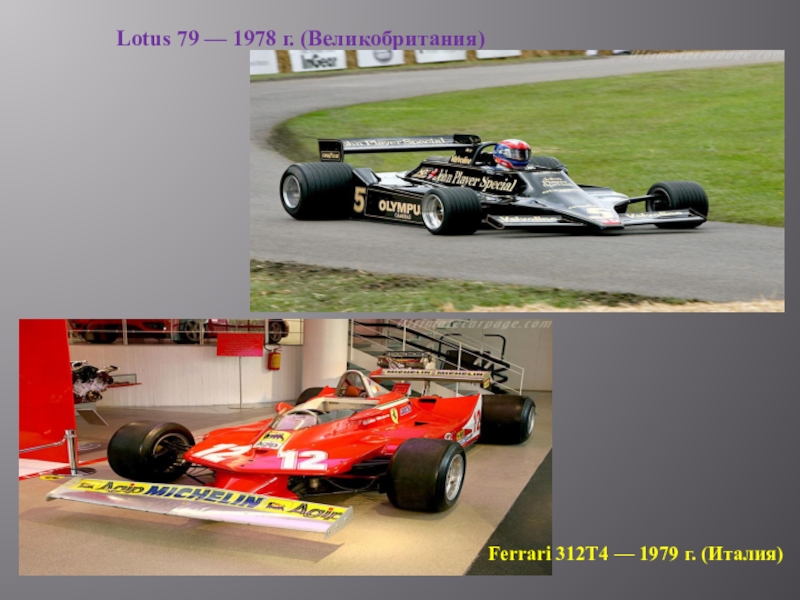

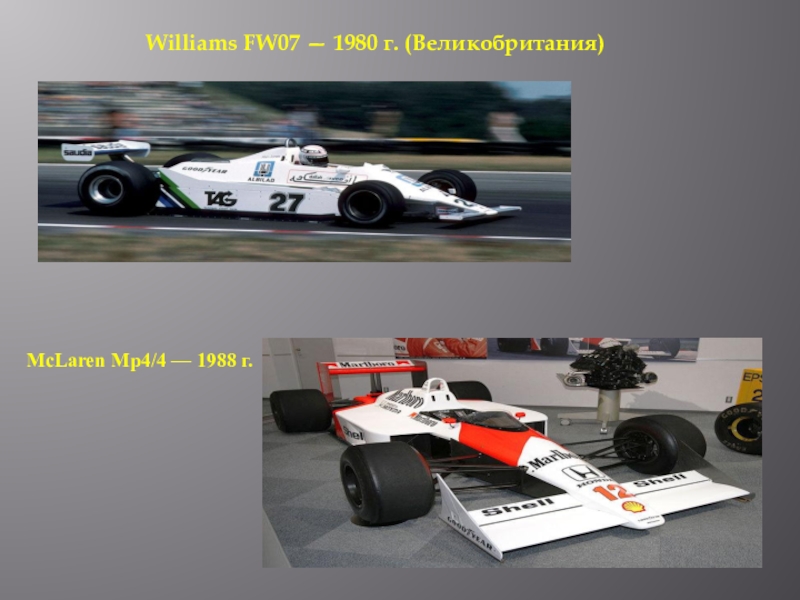

Эволюция болидов формулы 1

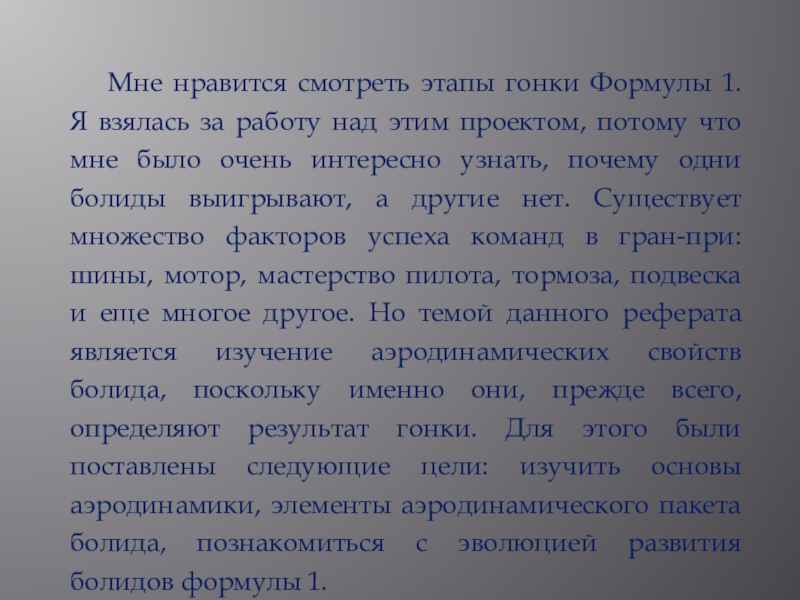

над этим проектом, потому что мне было очень интересно узнать, почему одни болиды выигрывают, а другие нет. Существует множество факторов успеха команд в гран-при: шины, мотор, мастерство пилота, тормоза, подвеска и еще многое другое. Но темой данного реферата является изучение аэродинамических свойств болида, поскольку именно они, прежде всего, определяют результат гонки. Для этого были поставлены следующие цели: изучить основы аэродинамики, элементы аэродинамического пакета болида, познакомиться с эволюцией развития болидов формулы 1.

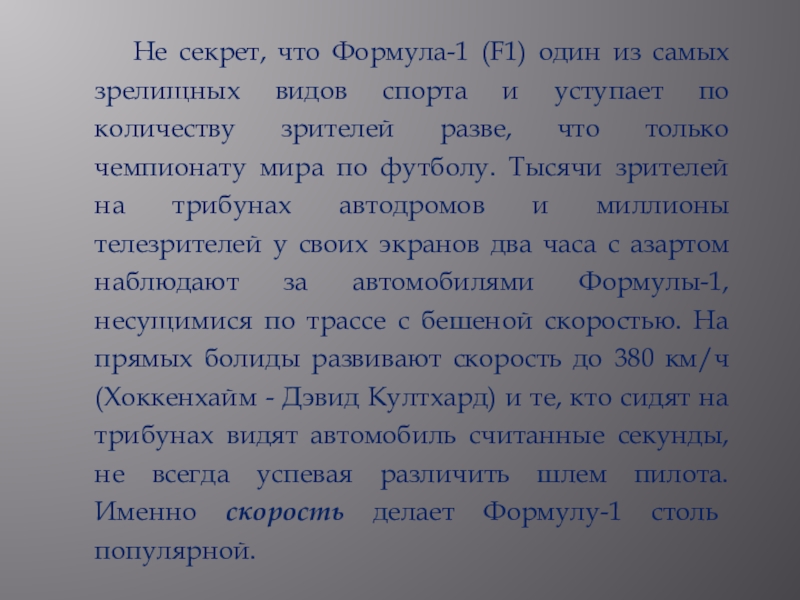

и уступает по количеству зрителей разве, что только чемпионату мира по футболу. Тысячи зрителей на трибунах автодромов и миллионы телезрителей у своих экранов два часа с азартом наблюдают за автомобилями Формулы-1, несущимися по трассе с бешеной скоростью. На прямых болиды развивают скорость до 380 км/ч (Хоккенхайм - Дэвид Култхард) и те, кто сидят на трибунах видят автомобиль считанные секунды, не всегда успевая различить шлем пилота. Именно скорость делает Формулу-1 столь популярной.

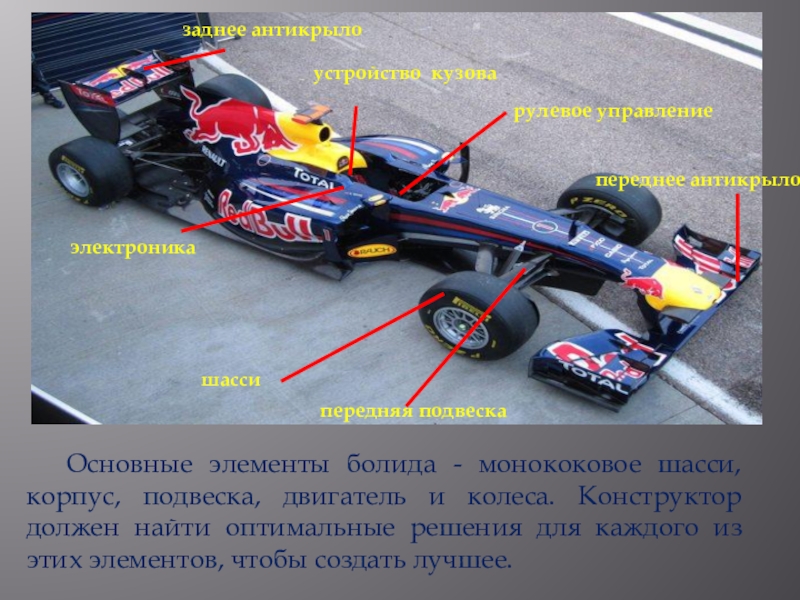

корпус, подвеска, двигатель и колеса. Конструктор должен найти оптимальные решения для каждого из этих элементов, чтобы создать лучшее.

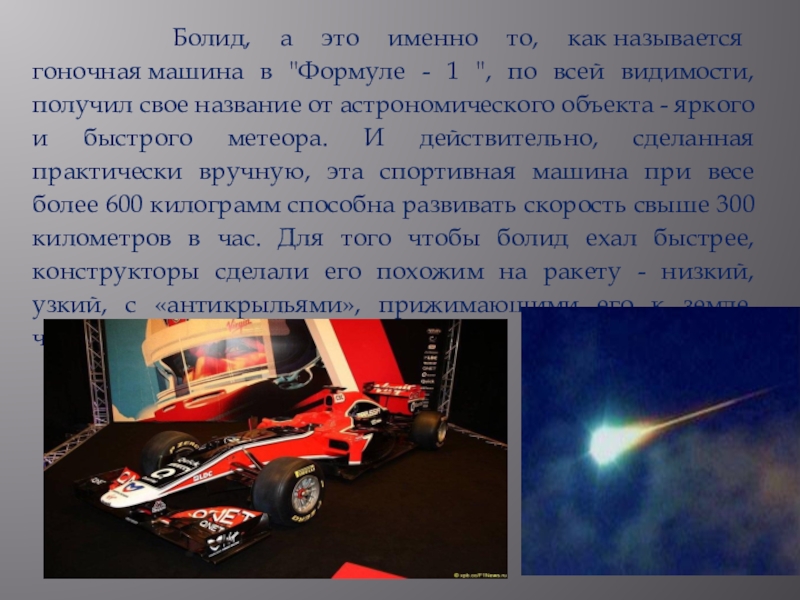

"Формуле - 1 ", по всей видимости, получил свое название от астрономического объекта - яркого и быстрого метеора. И действительно, сделанная практически вручную, эта спортивная машина при весе более 600 килограмм способна развивать скорость свыше 300 километров в час. Для того чтобы болид ехал быстрее, конструкторы сделали его похожим на ракету - низкий, узкий, с «антикрыльями», прижимающими его к земле, чтобы он не взлетел.

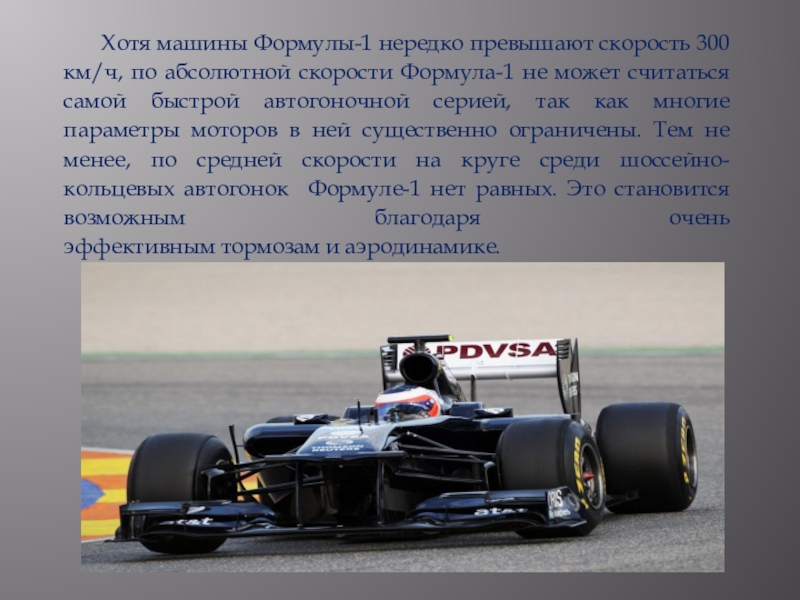

Формула-1 не может считаться самой быстрой автогоночной серией, так как многие параметры моторов в ней существенно ограничены. Тем не менее, по средней скорости на круге среди шоссейно-кольцевых автогонок Формуле-1 нет равных. Это становится возможным благодаря очень эффективным тормозам и аэродинамике.

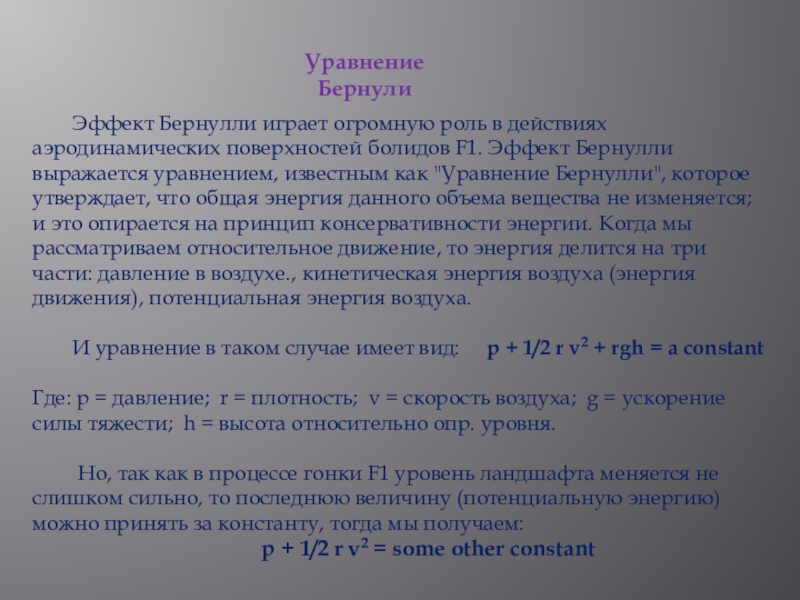

Эффект Бернулли выражается уравнением, известным как "Уравнение Бернулли", которое утверждает, что общая энергия данного объема вещества не изменяется; и это опирается на принцип консервативности энергии. Когда мы рассматриваем относительное движение, то энергия делится на три части: давление в воздухе., кинетическая энергия воздуха (энергия движения), потенциальная энергия воздуха.

И уравнение в таком случае имеет вид: p + 1/2 r v2 + rgh = a constant Где: p = давление; r = плотность; v = скорость воздуха; g = ускорение силы тяжести; h = высота относительно опр. уровня.

Но, так как в процессе гонки F1 уровень ландшафта меняется не слишком сильно, то последнюю величину (потенциальную энергию) можно принять за константу, тогда мы получаем:
p + 1/2 r v2 = some other constant

Уравнение Бернули

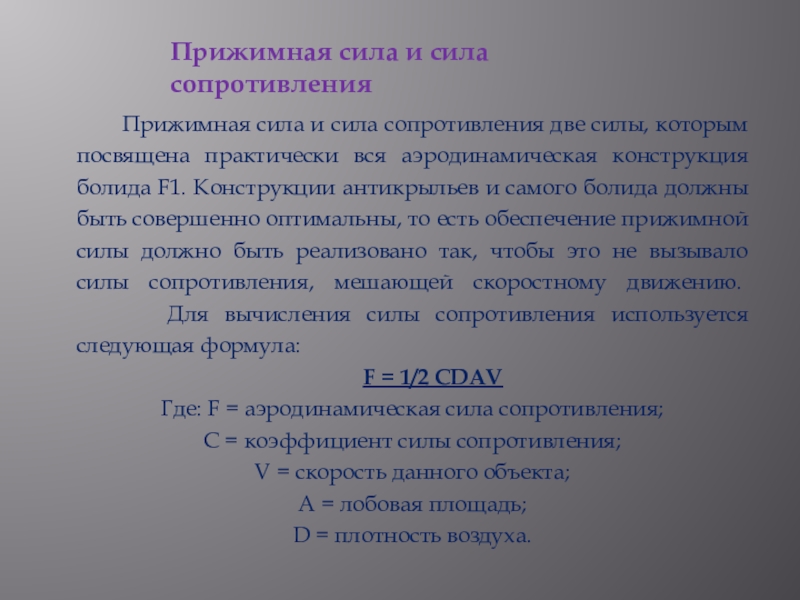

аэродинамическая конструкция болида F1. Конструкции антикрыльев и самого болида должны быть совершенно оптимальны, то есть обеспечение прижимной силы должно быть реализовано так, чтобы это не вызывало силы сопротивления, мешающей скоростному движению.  Для вычисления силы сопротивления используется следующая формула:
F = 1/2 CDAV Где: F = аэродинамическая сила сопротивления; C = коэффициент силы сопротивления; V = скорость данного объекта; A = лобовая площадь; D = плотность воздуха.

Прижимная сила и сила сопротивления

обтекателю (4) при помощи пилонов. На этой аэродинамической поверхности (1) крепятся две "створки" (или элероны) (2), каждая из которых является регулируемой частью антикрыла. Как правило, эти закрылки делаются из цельного куска карбона. На окончаниях антикрыла (слева и справа) крепятся специальные боковые пластины (или боковины) (3), для обеспечения прохождения потока воздуха сверху и снизу относительно поверхности антикрыла, не огибая его. И эти пластины (3) сыграли огромную роль в аэродинамике F1

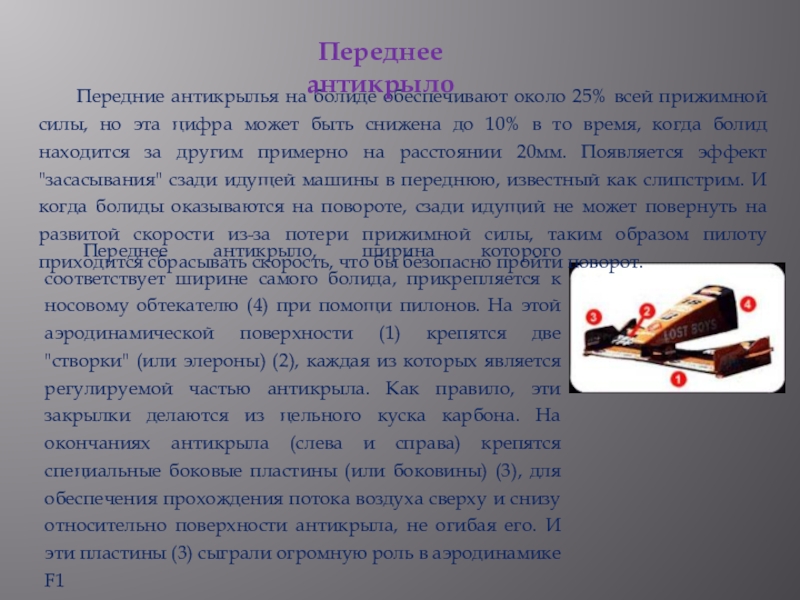

Передние антикрылья на болиде обеспечивают около 25% всей прижимной силы, но эта цифра может быть снижена до 10% в то время, когда болид находится за другим примерно на расстоянии 20мм. Появляется эффект "засасывания" сзади идущей машины в переднюю, известный как слипстрим. И когда болиды оказываются на повороте, сзади идущий не может повернуть на развитой скорости из-за потери прижимной силы, таким образом пилоту приходится сбрасывать скорость, что бы безопасно пройти поворот.

Переднее антикрыло

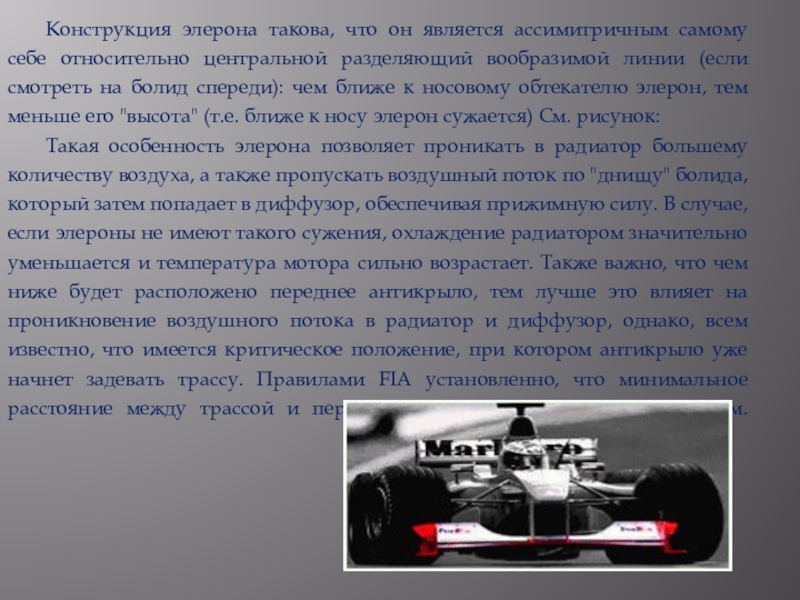

разделяющий вообразимой линии (если смотреть на болид спереди): чем ближе к носовому обтекателю элерон, тем меньше его "высота" (т.е. ближе к носу элерон сужается) См. рисунок:
Такая особенность элерона позволяет проникать в радиатор большему количеству воздуха, а также пропускать воздушный поток по "днищу" болида, который затем попадает в диффузор, обеспечивая прижимную силу. В случае, если элероны не имеют такого сужения, охлаждение радиатором значительно уменьшается и температура мотора сильно возрастает. Также важно, что чем ниже будет расположено переднее антикрыло, тем лучше это влияет на проникновение воздушного потока в радиатор и диффузор, однако, всем известно, что имеется критическое положение, при котором антикрыло уже начнет задевать трассу. Правилами FIA установленно, что минимальное расстояние между трассой и передним антикрылом должно быть 40мм.

вызывая определенные реакции со стороны антикрыла. (Это упрощенное объяснение, т.к. на самом деле, к тому моменту, когда поток возуха достигает заднее антикрыло, он вовсе не прямой, потому что сам болид создает некоторый эффект турбулентности потока воздуха).

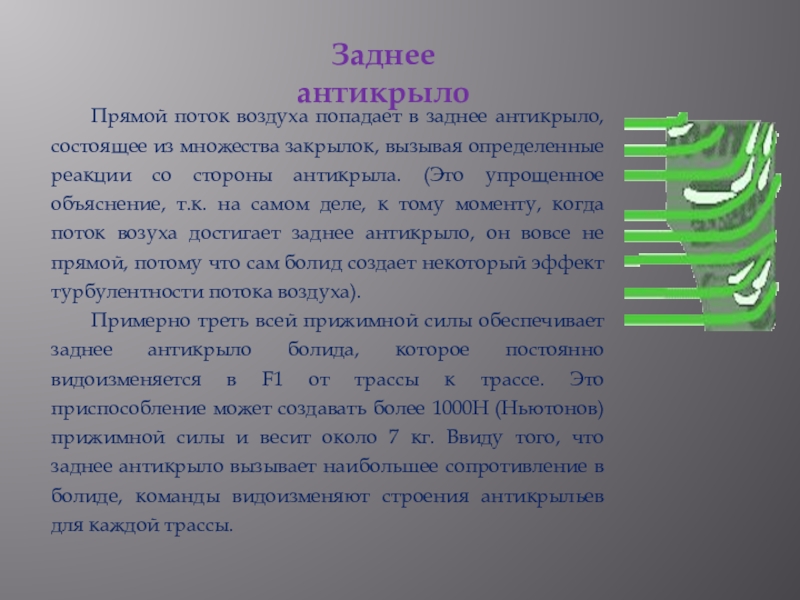

Примерно треть всей прижимной силы обеспечивает заднее антикрыло болида, которое постоянно видоизменяется в F1 от трассы к трассе. Это приспособление может создавать более 1000Н (Ньютонов) прижимной силы и весит около 7 кг. Ввиду того, что заднее антикрыло вызывает наибольшее сопротивление в болиде, команды видоизменяют строения антикрыльев для каждой трассы.

Заднее антикрыло

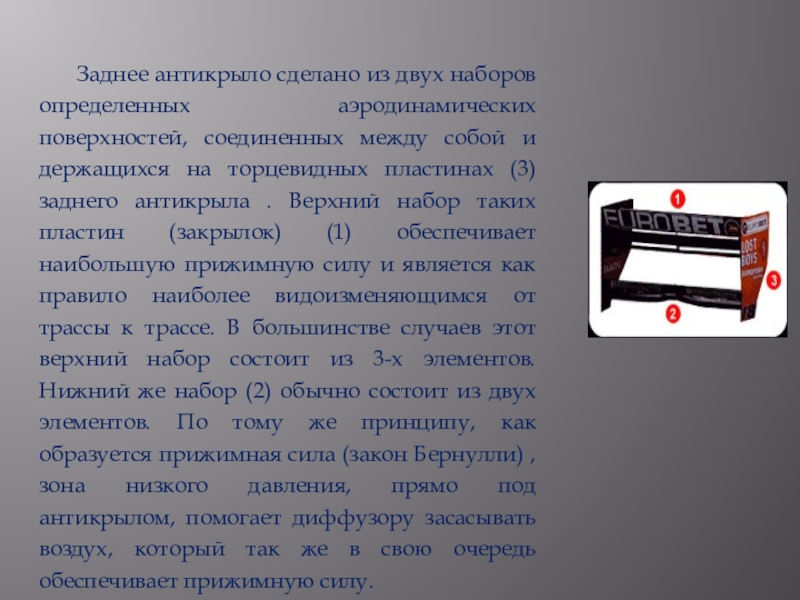

собой и держащихся на торцевидных пластинах (3) заднего антикрыла . Верхний набор таких пластин (закрылок) (1) обеспечивает наибольшую прижимную силу и является как правило наиболее видоизменяющимся от трассы к трассе. В большинстве случаев этот верхний набор состоит из 3-х элементов. Нижний же набор (2) обычно состоит из двух элементов. По тому же принципу, как образуется прижимная сила (закон Бернулли) , зона низкого давления, прямо под антикрылом, помогает диффузору засасывать воздух, который так же в свою очередь обеспечивает прижимную силу.

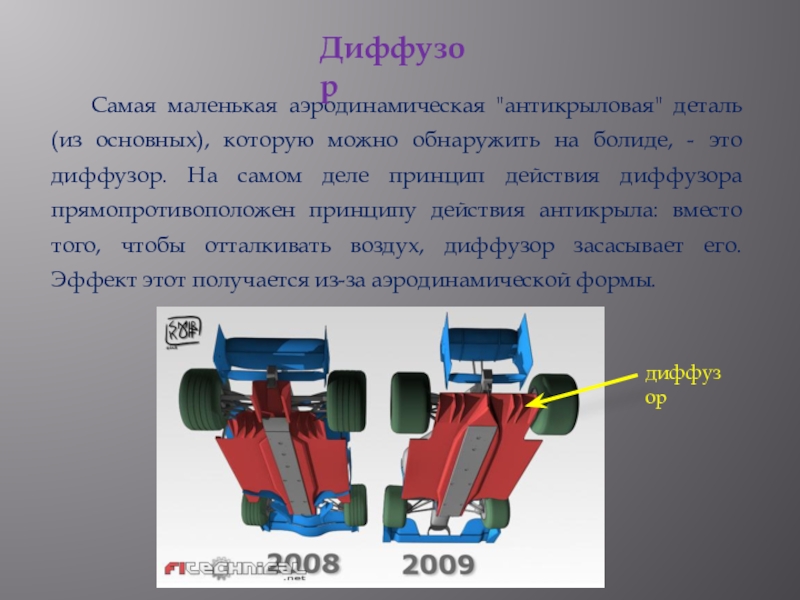

болиде, - это диффузор. На самом деле принцип действия диффузора прямопротивоположен принципу действия антикрыла: вместо того, чтобы отталкивать воздух, диффузор засасывает его. Эффект этот получается из-за аэродинамической формы.

Диффузор

диффузор

антикрылом, и объем диффузора увеличивается по мере приближения его к "концу" болида (см. верхний рис.). Воздух, попадающий в диффузор из-под дна болида разрежается, за счет попадания его в увеличенный объем диффузора, отсюда и эффект засасывания (всем хорошо известен закон, что газ стремится выравнить давление в системе). Диффузор состоит из большого количества всеразличных "тонельчиков" и "разделителей", которые аккуратно и очень точно контролируют потоки воздуха для лучшего засасывания. Так как диффузор находится в зоне выхлопных газов и заднего рычага подвески, то это накладывает жесткие требования на его конструкцию, в противном случае (при некорректном создании и регулировках диффузора) при изменении скорости выхлопные газы будут влиять на аэродинамический баланс болида. P.S. Появление диффузоров обусловлено запретом FIA поднимать "хвостовую" часть болида. В этом случае невозможно обеспечить нужный аэродинамический эффект без диффузоров.

поток воздуха будет идти прямо, и , соответственно, давить на заднюю стенку воздухозаборника, создавая лобовое сопротивление. Дефлектор же (если рассмотреть для примера левый относительно гонщика воздухозаборник) закручивает поток против часовой стрелки (глядя спереди), причем когда поток входит внутрь водухозаборника, то он уже направлен внутрь болида, т.е. на охлаждаемую поверхность. Таким образом, с помощью боковых дефлекторов достигвется 2 цели : снижение лобового сопротивления и более эффективное охлаждение. Устанавливаются они, как правило, между передними колесами и боковыми понтами болида.

Боковые дефлекторы
