Презентация, доклад 8 класс Последовательное соединение проводников
Содержание
- 1. Презентация 8 класс Последовательное соединение проводников
- 2. Рассмотрим пример такой цепи: елочную гирлянду
- 3. Как называется соединение элементов электрической цепи, при

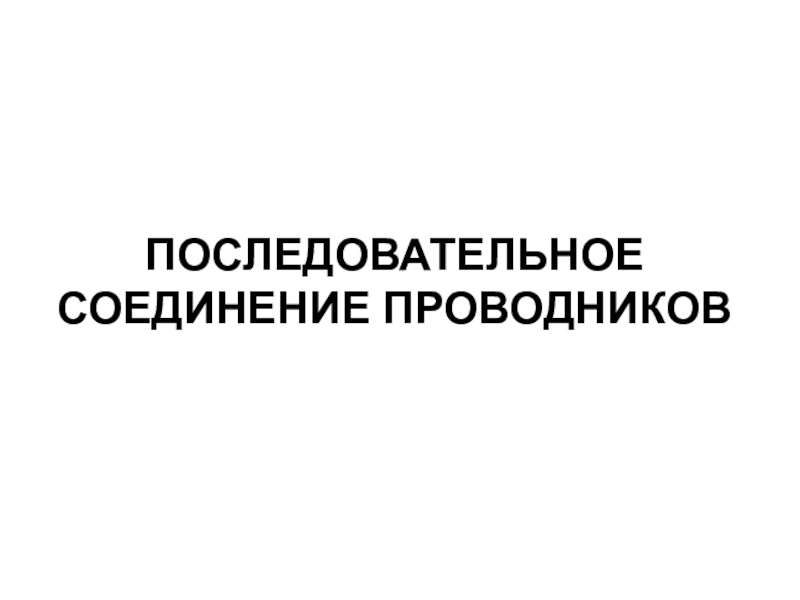

- 4. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ
- 5. Сформулировать основные закономерности (правила) последовательного соединения проводников
- 6. Определим связь между основными параметрами данной электрической
- 7. Сравните значения силы тока измеренной различных участках цепи изображенной на схеме= =
- 8. 1.При последовательном соединении проводников сила тока в различных участках электрической цепи - одинакова
- 9. + = Как связаны показания вольтметров включенных согласно схеме
- 10. 2.При последовательном соединении полное напряжение в электрической
- 11. Рассмотрим соотношение общего сопротивления данной электрической цепи и сопротивление ее отдельных участков
- 12. Как следует подключить указанные приборы, чтобы основываясь на их показаниях вычислить сопротивление данного элемента цепи?
- 13. Слайд 13

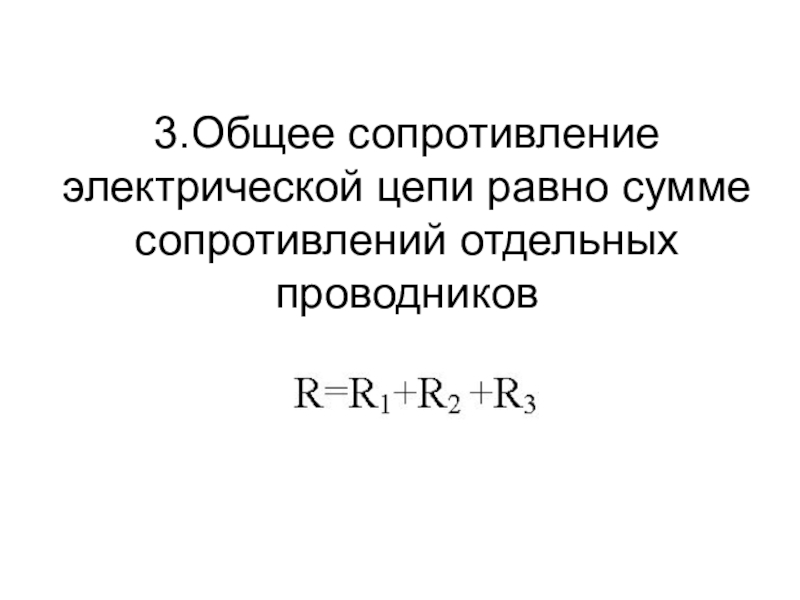

- 14. 3.Общее сопротивление электрической цепи равно сумме сопротивлений отдельных проводников

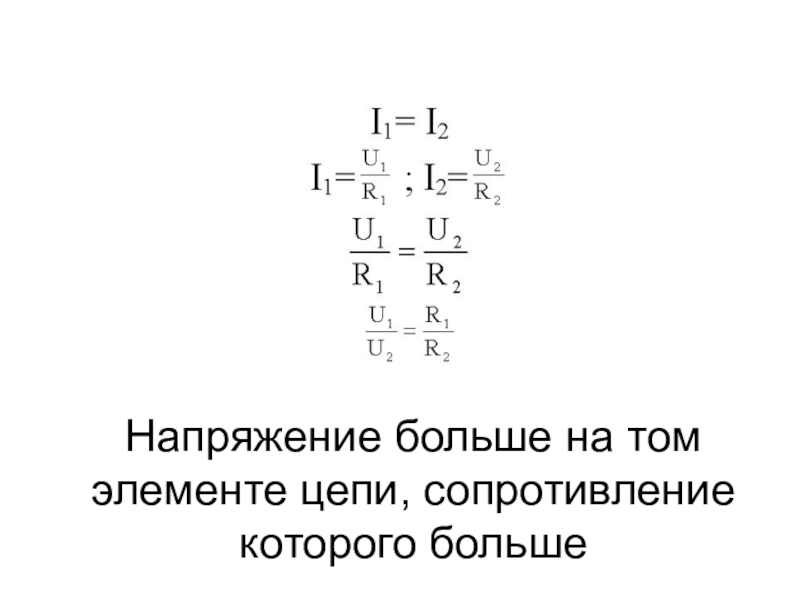

- 15. Напряжение больше на том элементе цепи, сопротивление которого больше

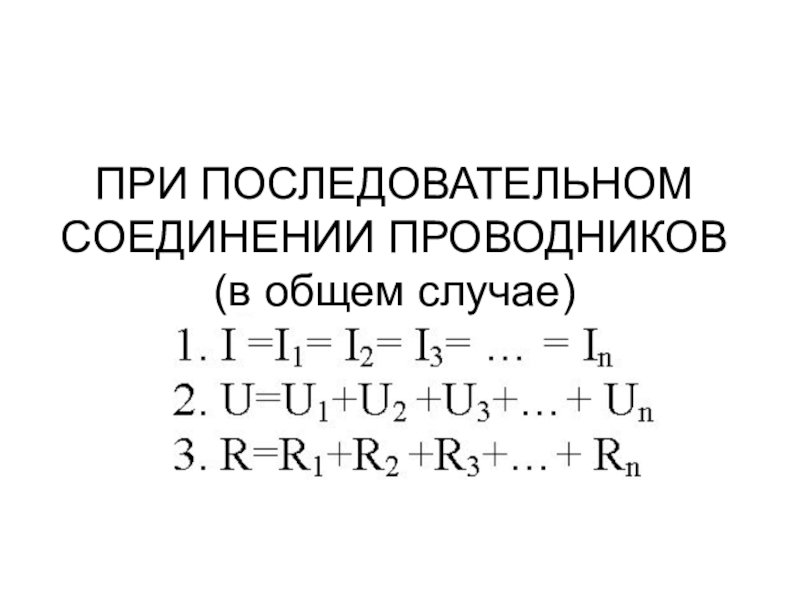

- 16. ПРИ ПОСЛЕДОВАТЕЛЬНОМ СОЕДИНЕНИИ ПРОВОДНИКОВ (в общем случае)
- 17. Слайд 17
- 18. §48 упр. 32* №1349,1351,1360(стр.166по Лукашику)Домашнее задание

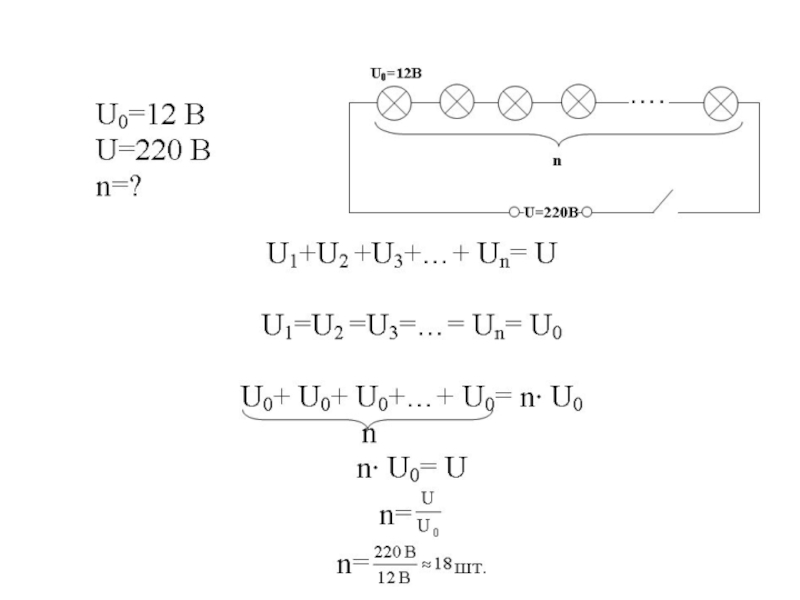

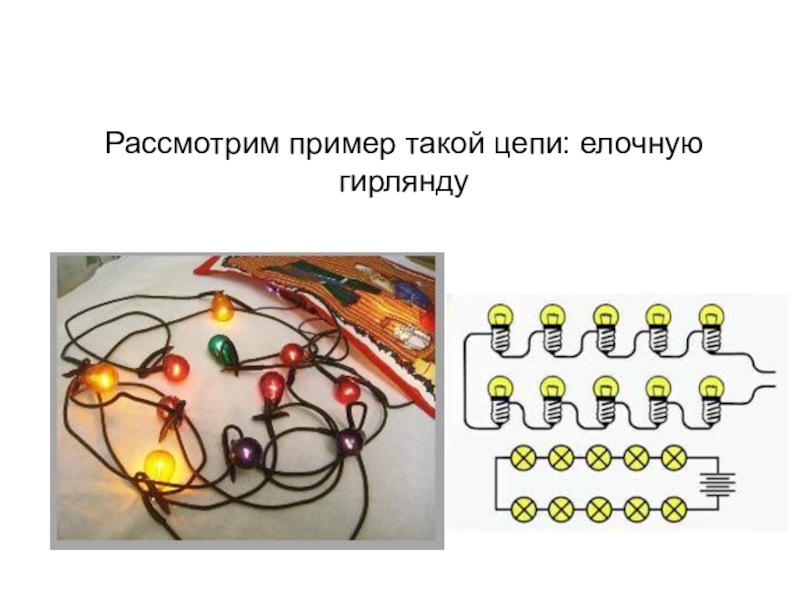

Рассмотрим пример такой цепи: елочную гирлянду

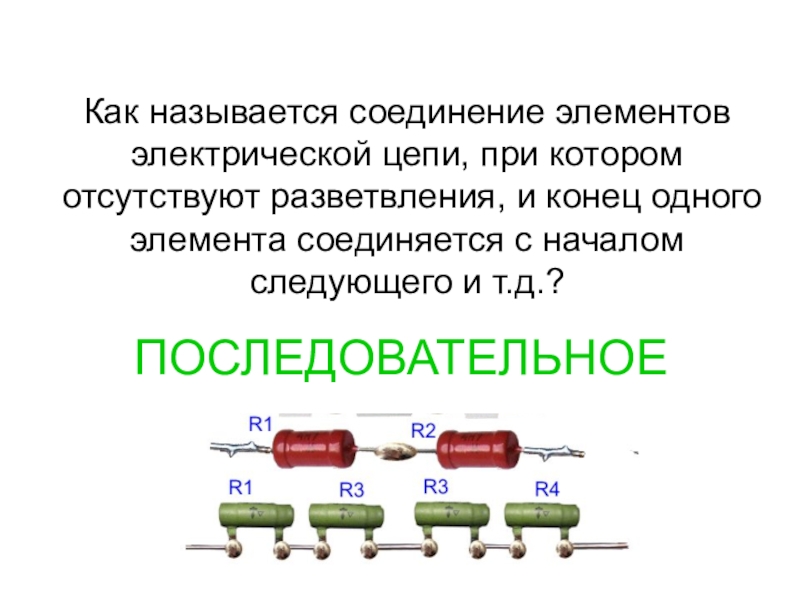

Слайд 3Как называется соединение элементов электрической цепи, при котором отсутствуют разветвления, и
конец одного элемента соединяется с началом следующего и т.д.?
ПОСЛЕДОВАТЕЛЬНОЕ

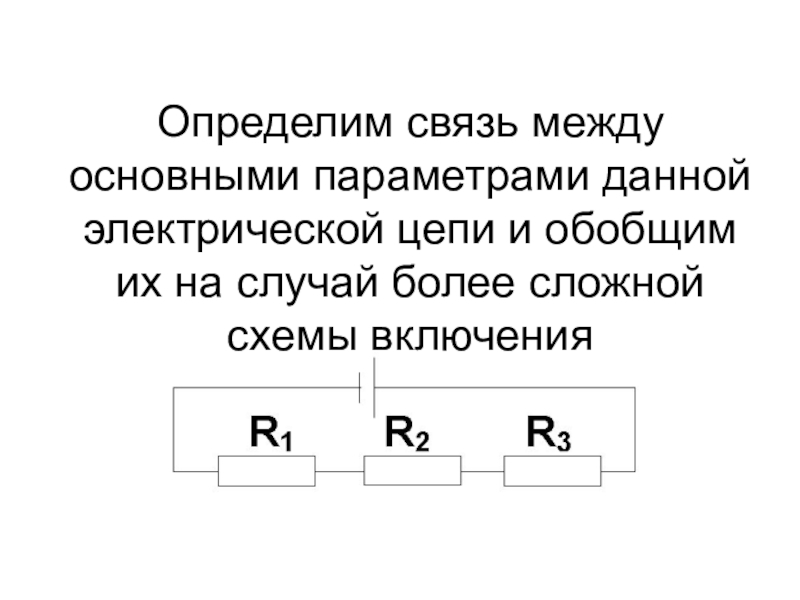

Слайд 6Определим связь между основными параметрами данной электрической цепи и обобщим их
на случай более сложной схемы включения

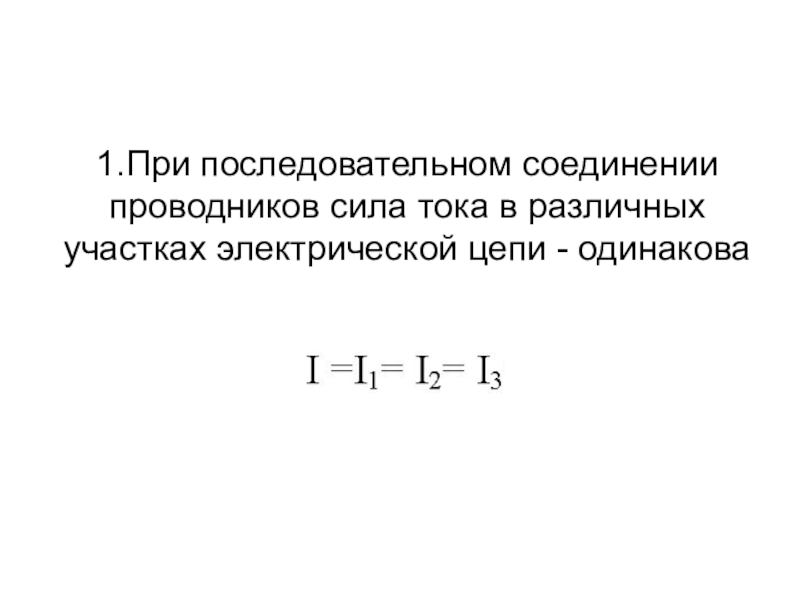

Слайд 81.При последовательном соединении проводников сила тока в различных участках электрической цепи
- одинакова

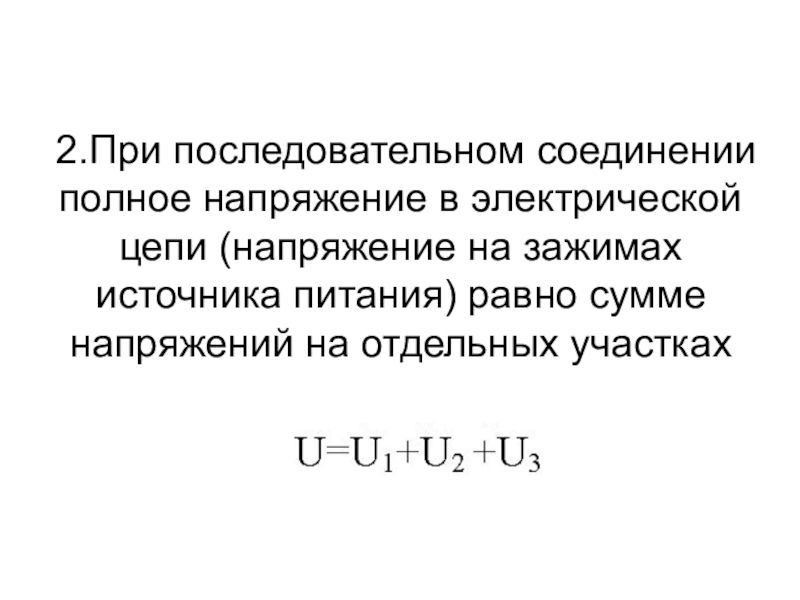

Слайд 102.При последовательном соединении полное напряжение в электрической цепи (напряжение на зажимах
источника питания) равно сумме напряжений на отдельных участках

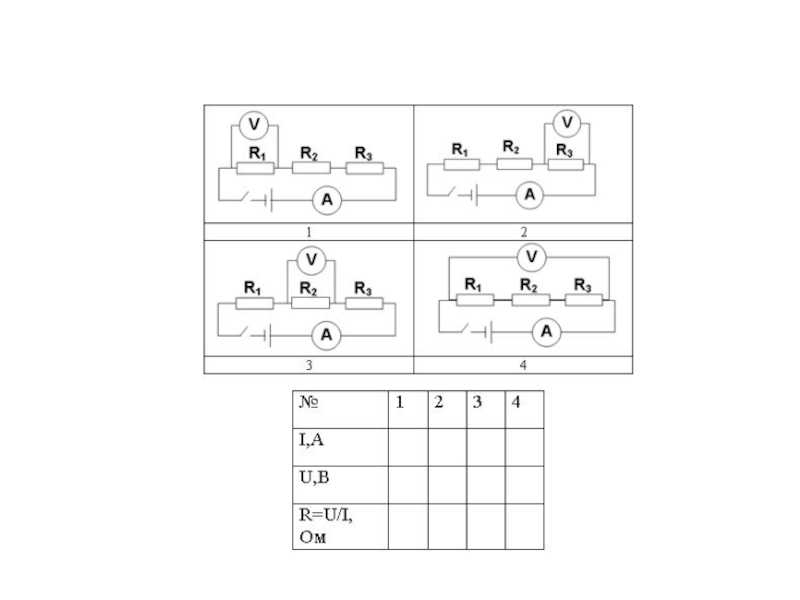

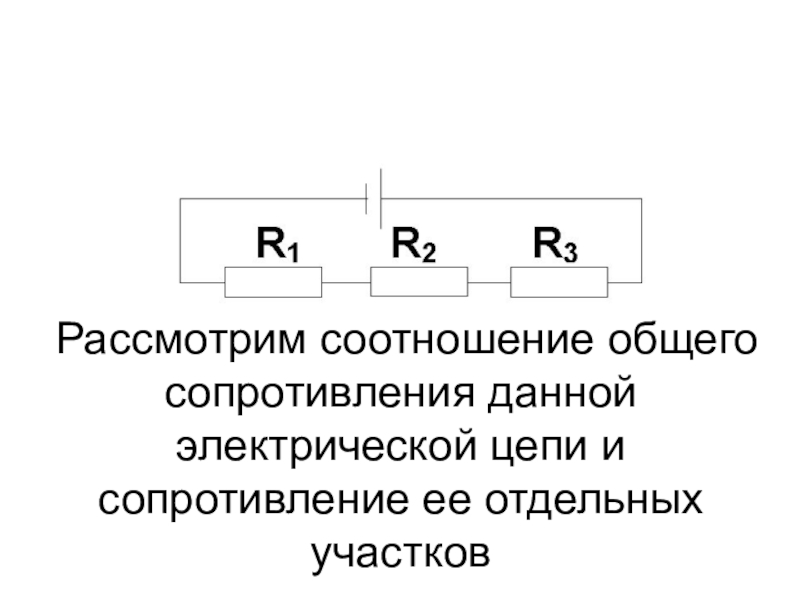

Слайд 11Рассмотрим соотношение общего сопротивления данной электрической цепи и сопротивление ее отдельных
участков

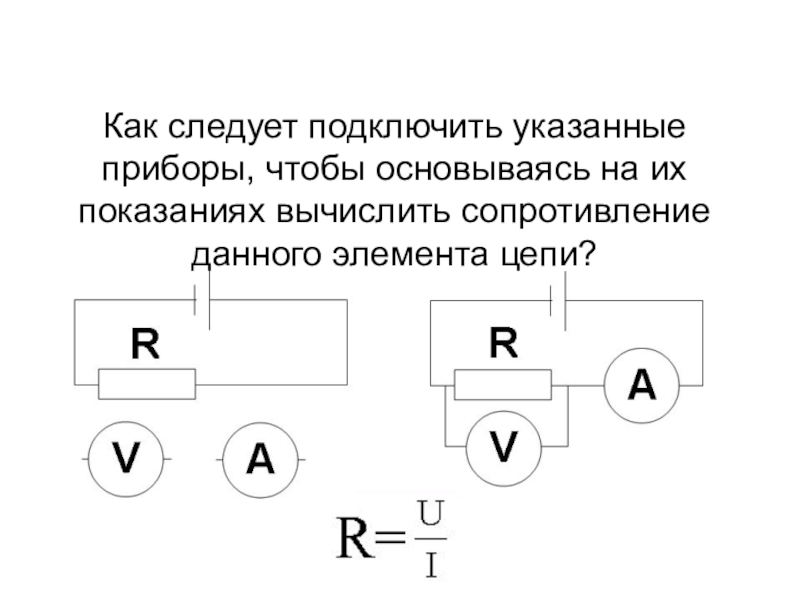

Слайд 12Как следует подключить указанные приборы, чтобы основываясь на их показаниях вычислить
сопротивление данного элемента цепи?
