Презентация, доклад на тему Последовательное и параллельное соединение проводников
Содержание
- 1. Последовательное и параллельное соединение проводников
- 2. Вопросы и задания:1.Что называется сопротивлением?2. Какое условное

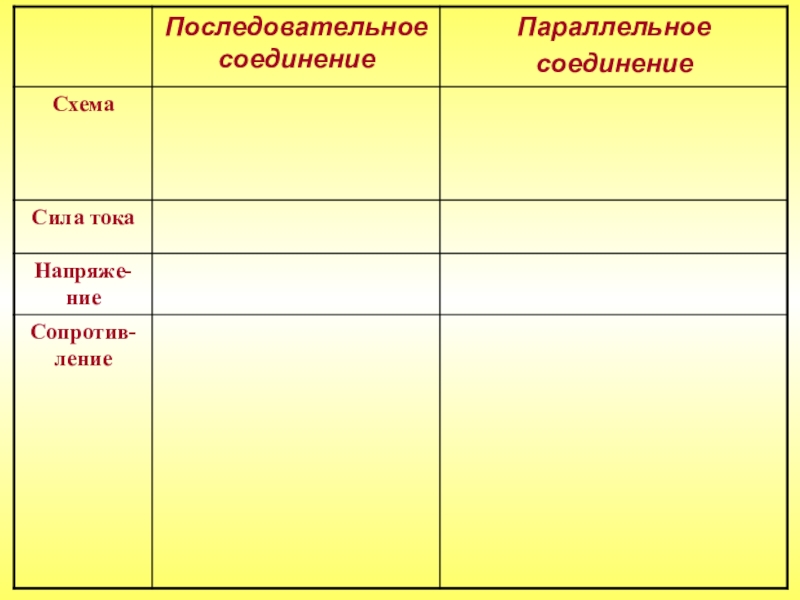

- 3. Слайд 3

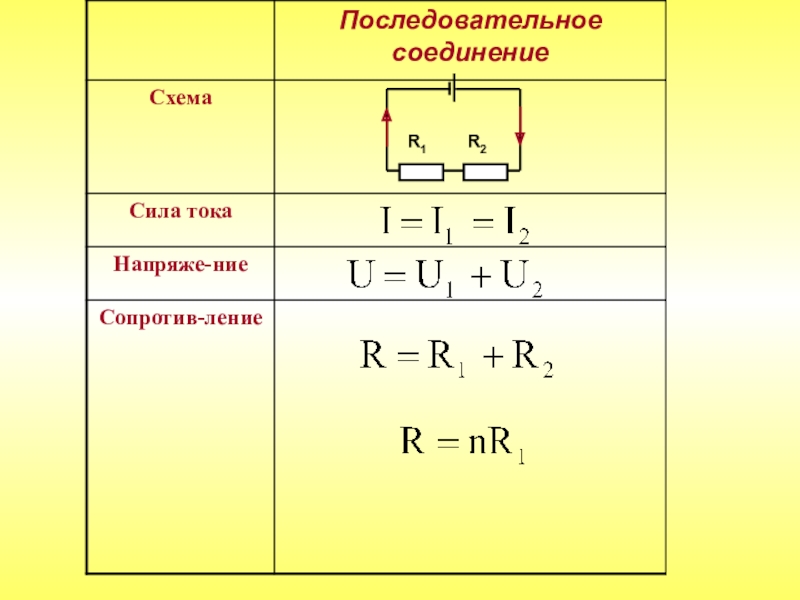

- 4. Последовательное соединениеR1R2
- 5. R1Если R1 = R2 = R3 = … = Rn
- 6. Слайд 6

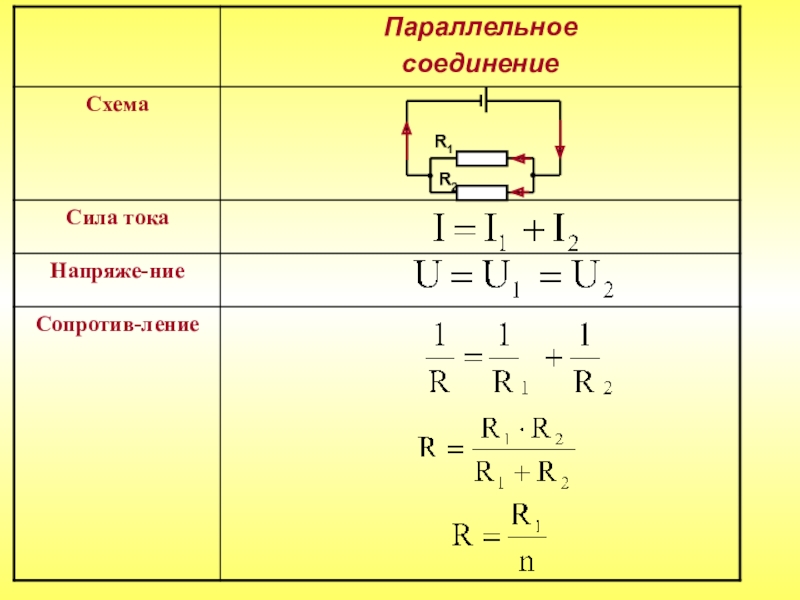

- 7. Параллельное соединение
- 8. R1Если R1 = R2 = R3 = … = Rn
- 9. Слайд 9
- 10. Слайд 10
- 11. Пример последовательного соединения: гирлянда.Пример параллельного соединения: потребители
- 12. Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?6 Ом2 ОмR1R2Решение:
- 13. Амперметр А показывает силу тока 1,6 А
- 14. Закрепление Самостоятельно решить: Упражнение 20 (1).На рисунке
- 15. Домашнее задание: § 41, упр. 20(2),(4)Спасибо за урок!
Вопросы и задания:1.Что называется сопротивлением?2. Какое условное обозначение имеет сопротивление в электрической цепи?3. От каких параметров зависит сопротивление проводника?4. Сформулируйте закон Ома для участка цепи.5. Силу тока в цепи увеличили в два раза при постоянном напряжении.
Слайд 2Вопросы и задания:
1.Что называется сопротивлением?
2. Какое условное обозначение имеет сопротивление в
электрической цепи?
3. От каких параметров зависит сопротивление проводника?
4. Сформулируйте закон Ома для участка цепи.
5. Силу тока в цепи увеличили в два раза при постоянном напряжении. Как изменилось сопротивление проводника?
6. Формула удельного сопротивления?
7. Обмотка электродвигателя обладает сопротивлением 40 Ом. Какое напряжение нужно подвести к электродвигателю, если он рассчитан на силу тока 20А.
3. От каких параметров зависит сопротивление проводника?
4. Сформулируйте закон Ома для участка цепи.
5. Силу тока в цепи увеличили в два раза при постоянном напряжении. Как изменилось сопротивление проводника?
6. Формула удельного сопротивления?
7. Обмотка электродвигателя обладает сопротивлением 40 Ом. Какое напряжение нужно подвести к электродвигателю, если он рассчитан на силу тока 20А.

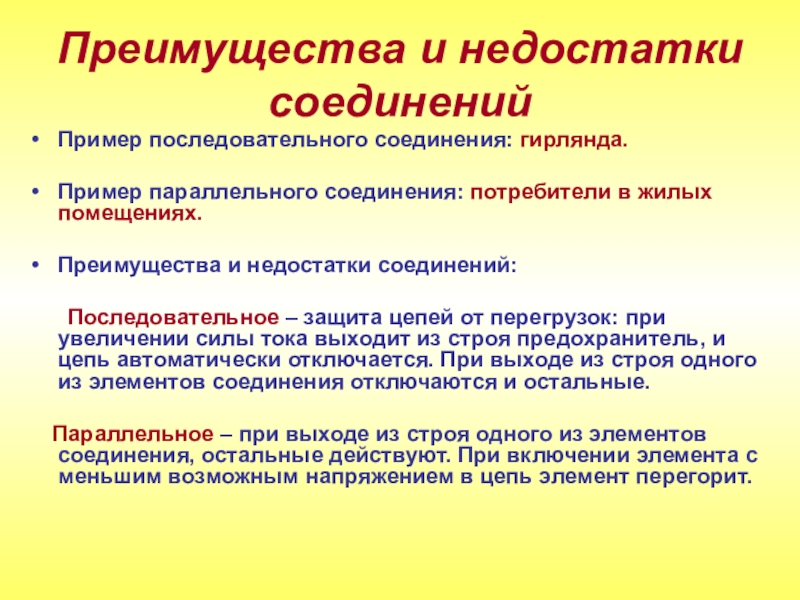

Слайд 11Пример последовательного соединения: гирлянда.
Пример параллельного соединения: потребители в жилых помещениях.
Преимущества
и недостатки соединений:
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Последовательное – защита цепей от перегрузок: при увеличении силы тока выходит из строя предохранитель, и цепь автоматически отключается. При выходе из строя одного из элементов соединения отключаются и остальные.
Параллельное – при выходе из строя одного из элементов соединения, остальные действуют. При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.
Преимущества и недостатки соединений

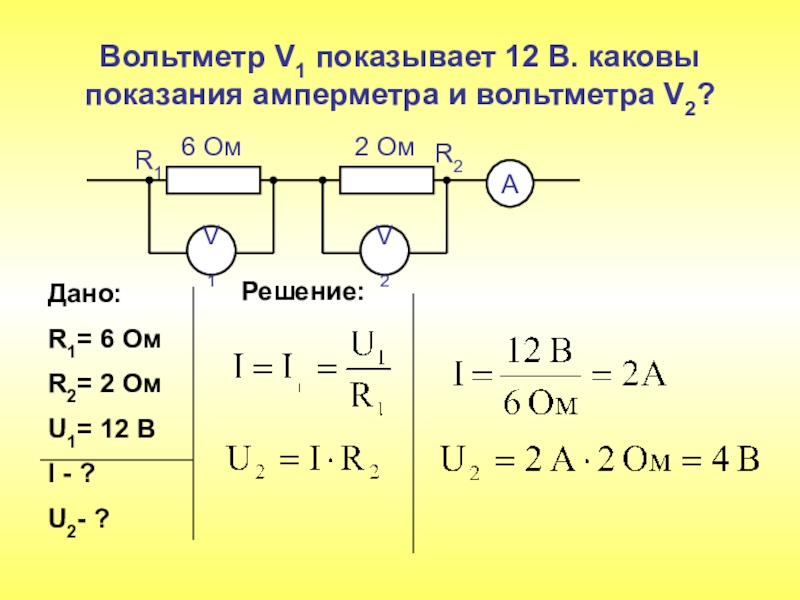

Слайд 12Вольтметр V1 показывает 12 В. каковы показания амперметра и вольтметра V2?
6
Ом
2 Ом
R1
R2
Решение:

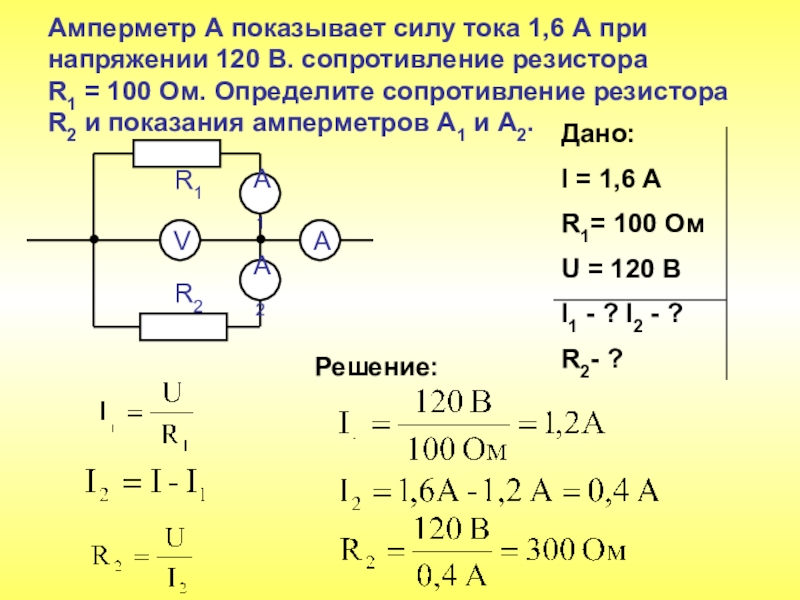

Слайд 13Амперметр А показывает силу тока 1,6 А при напряжении 120 В.
сопротивление резистора
R1 = 100 Ом. Определите сопротивление резистора R2 и показания амперметров А1 и А2.
R1
R2
Решение:

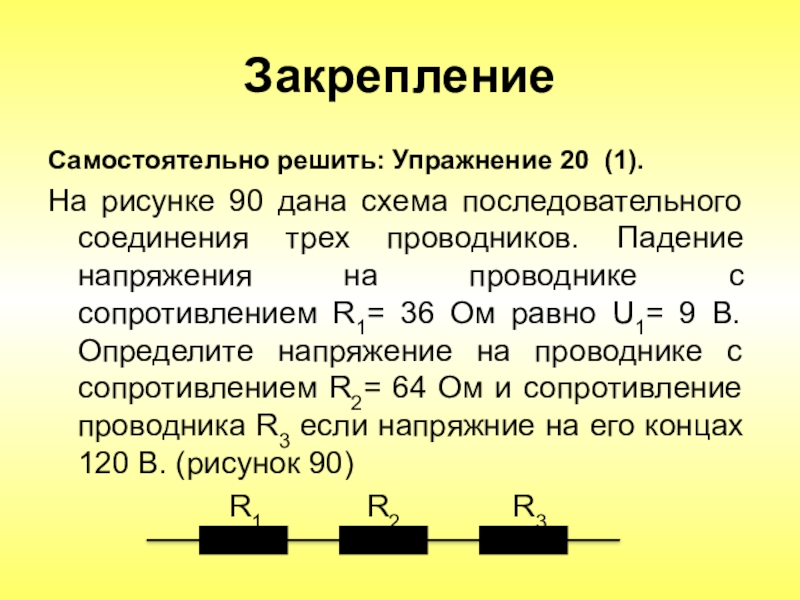

Слайд 14Закрепление
Самостоятельно решить: Упражнение 20 (1).
На рисунке 90 дана схема последовательного
соединения трех проводников. Падение напряжения на проводнике с сопротивлением R1= 36 Ом равно U1= 9 В. Определите напряжение на проводнике с сопротивлением R2= 64 Ом и сопротивление проводника R3 если напряжние на его концах 120 В. (рисунок 90)
R1 R2 R3
R1 R2 R3
