Слайд 1Противоречия в Технике
Необычные приборы на основе закона Ома.
Автор: преподаватель общетехнических дисциплин
Чиркина С.С.
Ростов-на-Дону
2019г.

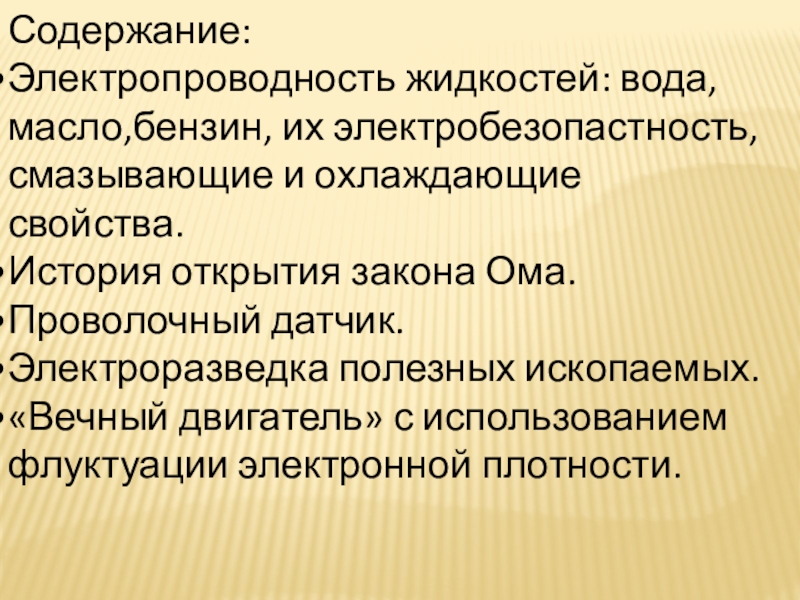

Слайд 2Содержание:
Электропроводность жидкостей: вода,масло,бензин, их электробезопастность, смазывающие и охлаждающие свойства.
История открытия закона
Ома.
Проволочный датчик.
Электроразведка полезных ископаемых.
«Вечный двигатель» с использованием флуктуации электронной плотности.
Слайд 3Электропроводность жидкостей.
Электропроводность жидкостей обусловлена ионами, образующимися при диссоциации молекул самой жидкости или
ее примесей.
Электропроводность - это численное выражение способности водного раствора проводить электрический ток. Электрическая проводимость природной воды зависит в основном от степени минерализации (концентрации растворенных минеральных солей) и температуры.
Прибор для измерения электропроводности .
Слайд 4Благодаря этой зависимости, по величине электропроводности воды можно с определенной степенью
погрешности судить о минерализации воды. Такой принцип измерения используется, в частности, в довольно распространенных приборах оперативного измерения общего солесодержания (так называемых TDS-метрах).
Дело в том, что природные воды представляют собой растворы смесей сильных и слабых электролитов. Минеральную часть воды составляют преимущественно ионы натрия (Na+), калия (K+), кальция (Ca2+), хлора (Cl-), сульфата (SO42-), гидрокарбоната (HCO3-). Этими ионами и обуславливается в основном электропроводность природных вод.
Ионная жидкость.

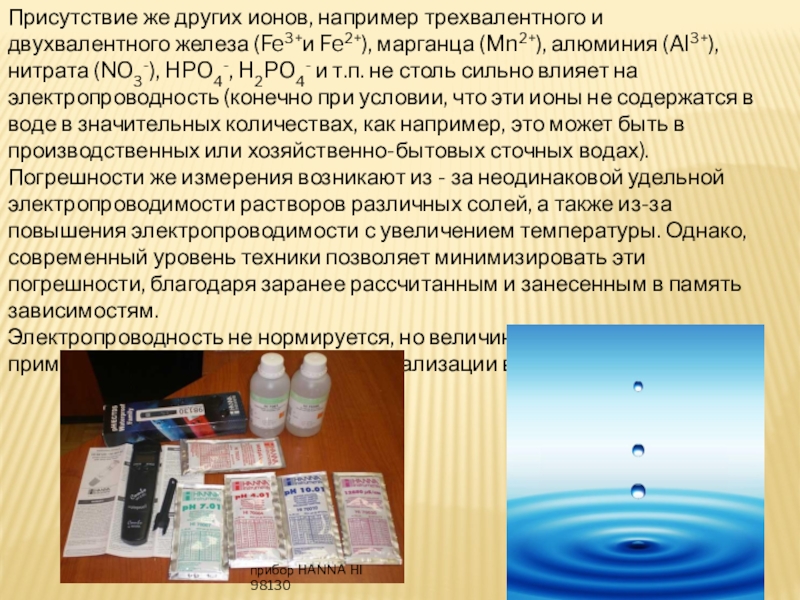

Слайд 5Присутствие же других ионов, например трехвалентного и двухвалентного железа (Fe3+и Fe2+),
марганца (Mn2+), алюминия (Al3+), нитрата (NO3-), HPO4-, H2PO4- и т.п. не столь сильно влияет на электропроводность (конечно при условии, что эти ионы не содержатся в воде в значительных количествах, как например, это может быть в производственных или хозяйственно-бытовых сточных водах).
Погрешности же измерения возникают из - за неодинаковой удельной электропроводимости растворов различных солей, а также из-за повышения электропроводимости с увеличением температуры. Однако, современный уровень техники позволяет минимизировать эти погрешности, благодаря заранее рассчитанным и занесенным в память зависимостям.
Электропроводность не нормируется, но величина 2000 мкС/см примерно соответствует общей минерализации в 1000 мг/л.
прибор HANNA HI 98130

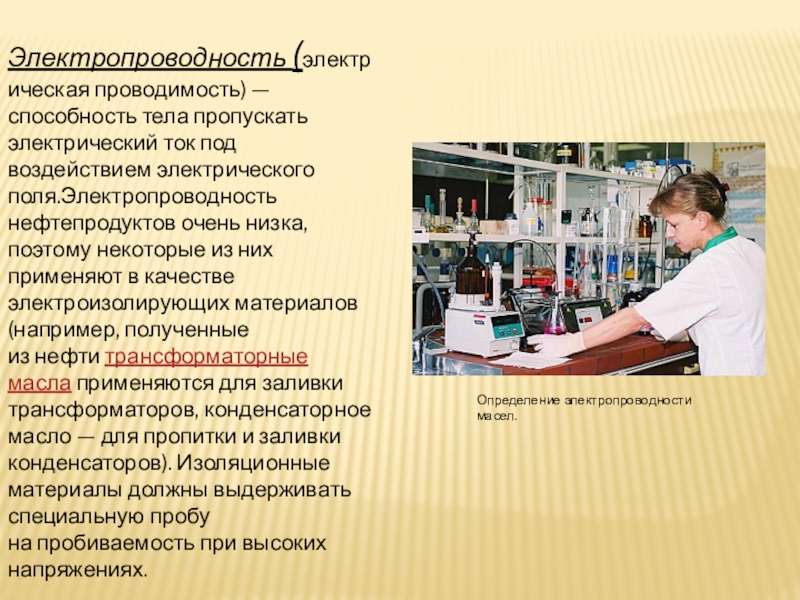

Слайд 6Электропроводность (электрическая проводимость) — способность тела пропускать электрический ток под воздействием электрического поля.Электропроводность
нефтепродуктов очень низка, поэтому некоторые из них применяют в качестве электроизолирующих материалов (например, полученные из нефти трансформаторные масла применяются для заливки трансформаторов, конденсаторное масло — для пропитки и заливки конденсаторов). Изоляционные материалы должны выдерживать специальную пробу на пробиваемость при высоких напряжениях.
Определение электропроводности масел.

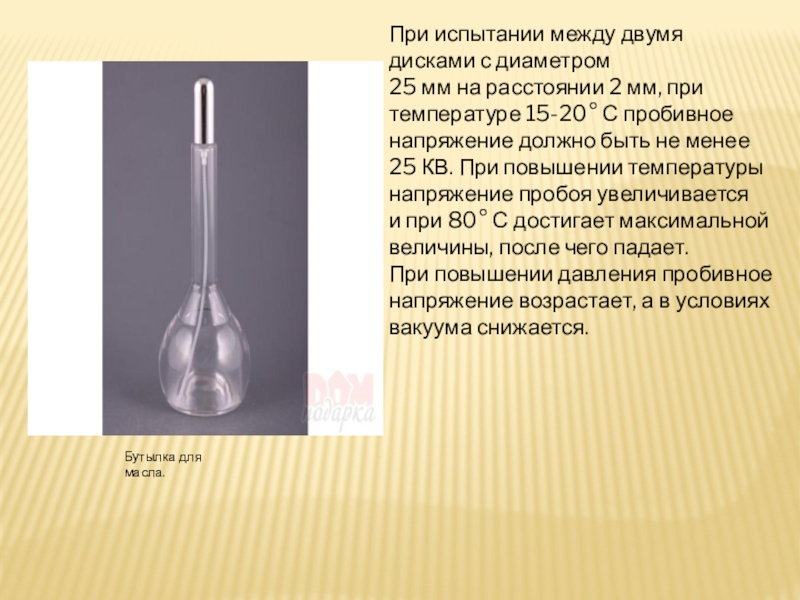

Слайд 7При испытании между двумя дисками с диаметром 25 мм на расстоянии 2 мм, при температуре 15-20° С пробивное
напряжение должно быть не менее 25 КВ. При повышении температуры напряжение пробоя увеличивается и при 80° С достигает максимальной величины, после чего падает.
При повышении давления пробивное напряжение возрастает, а в условиях вакуума снижается.
Бутылка для масла.

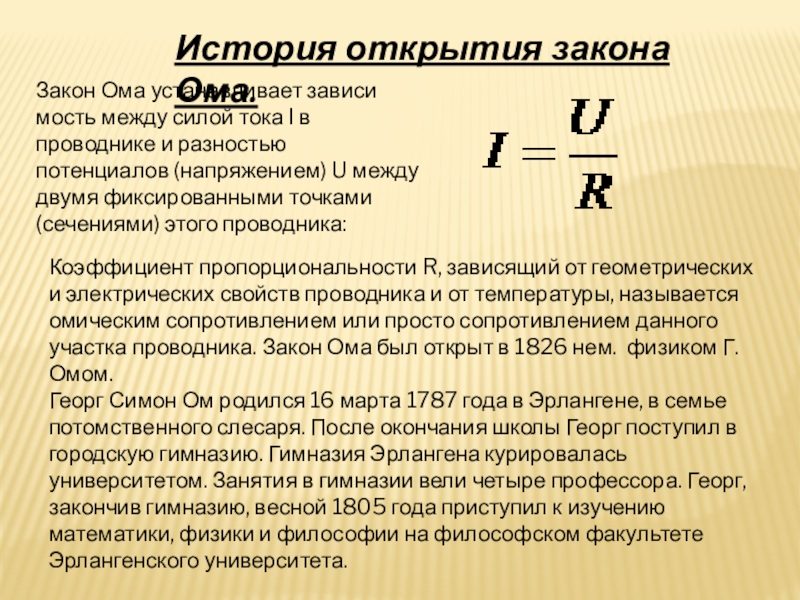

Слайд 8История открытия закона Ома.
Закон Ома устанавливает зависимость между силой тока I в проводнике
и разностью потенциалов (напряжением) U между двумя фиксированными точками (сечениями) этого проводника:
Коэффициент пропорциональности R, зависящий от геометрических и электрических свойств проводника и от температуры, называется омическим сопротивлением или просто сопротивлением данного участка проводника. Закон Ома был открыт в 1826 нем. физиком Г. Омом.
Георг Симон Ом родился 16 марта 1787 года в Эрлангене, в семье потомственного слесаря. После окончания школы Георг поступил в городскую гимназию. Гимназия Эрлангена курировалась университетом. Занятия в гимназии вели четыре профессора. Георг, закончив гимназию, весной 1805 года приступил к изучению математики, физики и философии на философском факультете Эрлангенского университета.
Слайд 9Проучившись три семестра, он принял приглашение занять место учителя математики в
частной школе швейцарского городка Готтштадта.
В 1811 году он возвращается в Эрланген, заканчивает университет и получает степень доктора философии. Сразу же по окончании университета ему была предложена должность приват-доцента кафедры математики этого же университета.

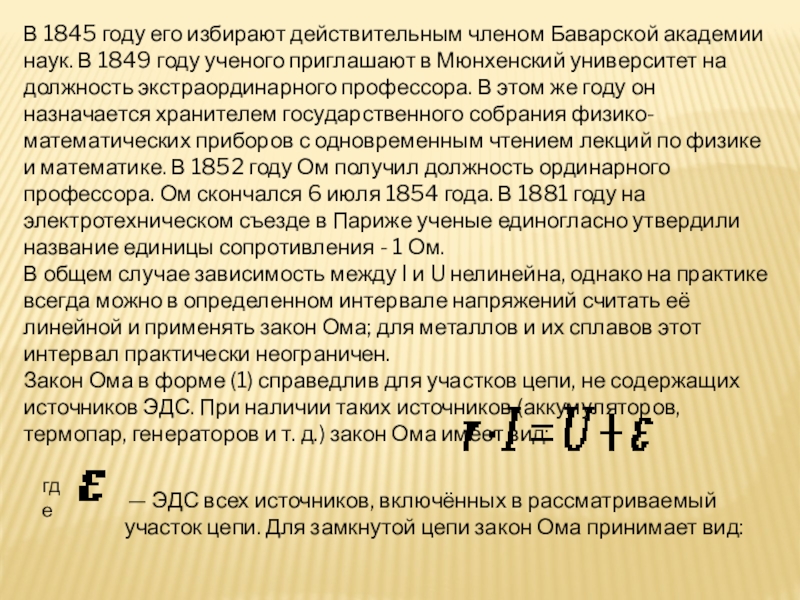

Слайд 10В 1845 году его избирают действительным членом Баварской академии наук. В
1849 году ученого приглашают в Мюнхенский университет на должность экстраординарного профессора. В этом же году он назначается хранителем государственного собрания физико-математических приборов с одновременным чтением лекций по физике и математике. В 1852 году Ом получил должность ординарного профессора. Ом скончался 6 июля 1854 года. В 1881 году на электротехническом съезде в Париже ученые единогласно утвердили название единицы сопротивления - 1 Ом.
В общем случае зависимость между I и U нелинейна, однако на практике всегда можно в определенном интервале напряжений считать её линейной и применять закон Ома; для металлов и их сплавов этот интервал практически неограничен.
Закон Ома в форме (1) справедлив для участков цепи, не содержащих источников ЭДС. При наличии таких источников (аккумуляторов, термопар, генераторов и т. д.) закон Ома имеет вид:
где
— ЭДС всех источников, включённых в рассматриваемый участок цепи. Для замкнутой цепи закон Ома принимает вид:

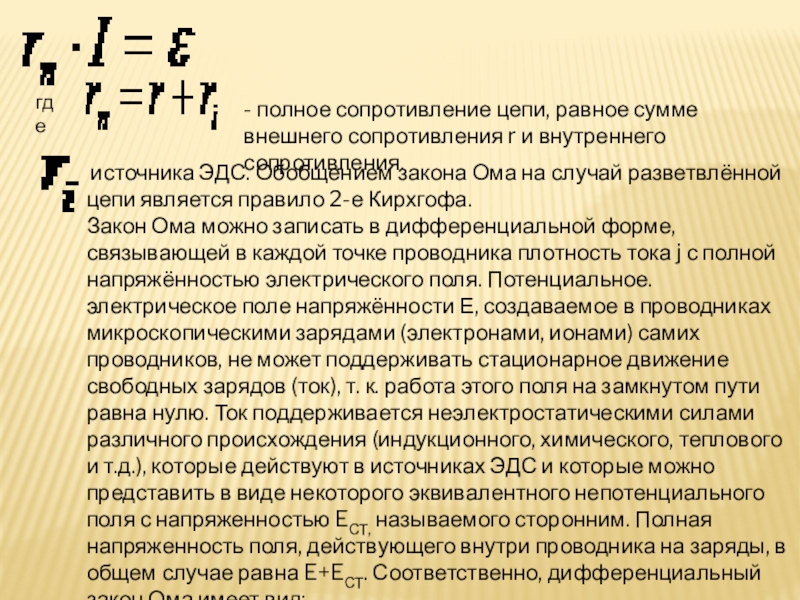

Слайд 11где
- полное сопротивление цепи, равное сумме внешнего сопротивления r и внутреннего сопротивления.
источника ЭДС.
Обобщением закона Ома на случай разветвлённой цепи является правило 2-е Кирхгофа.
Закон Ома можно записать в дифференциальной форме, связывающей в каждой точке проводника плотность тока j с полной напряжённостью электрического поля. Потенциальное. электрическое поле напряжённости Е, создаваемое в проводниках микроскопическими зарядами (электронами, ионами) самих проводников, не может поддерживать стационарное движение свободных зарядов (ток), т. к. работа этого поля на замкнутом пути равна нулю. Ток поддерживается неэлектростатическими силами различного происхождения (индукционного, химического, теплового и т.д.), которые действуют в источниках ЭДС и которые можно представить в виде некоторого эквивалентного непотенциального поля с напряженностью EСТ, называемого сторонним. Полная напряженность поля, действующего внутри проводника на заряды, в общем случае равна E+EСТ. Соответственно, дифференциальный закон Ома имеет вид:
- его удельная электропроводность.
Закон Ома в комплексной форме справедлив также для синусоидальных квазистационарных токов:
где z - полное комплексное сопротивление:
, r – активное сопротивление, а x - реактивное сопротивление цепи. При наличии индуктивности L и емкости С в цепи квазистационарного тока частоты

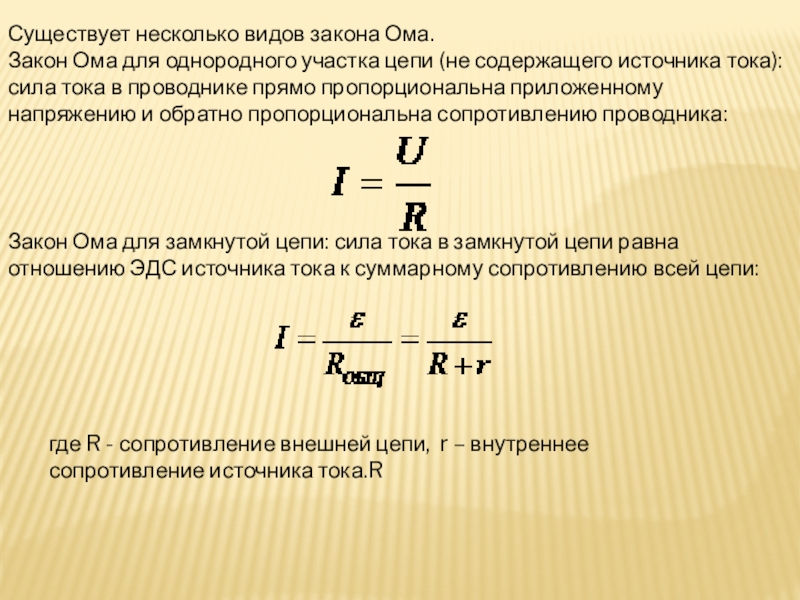

Слайд 13Существует несколько видов закона Ома.
Закон Ома для однородного участка цепи (не содержащего
источника тока): сила тока в проводнике прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника:
Закон Ома для замкнутой цепи: сила тока в замкнутой цепи равна отношению ЭДС источника тока к суммарному сопротивлению всей цепи:
где R - сопротивление внешней цепи, r – внутреннее сопротивление источника тока.R
Слайд 14 - +
SHAPE * MERGEFORMAT
Закон Ома для неоднородного участка цепи (участка цепи
с источником тока):
SHAPE * MERGEFORMAT
Где,
- разность потенциалов на концах участка цепи,
Слайд 15

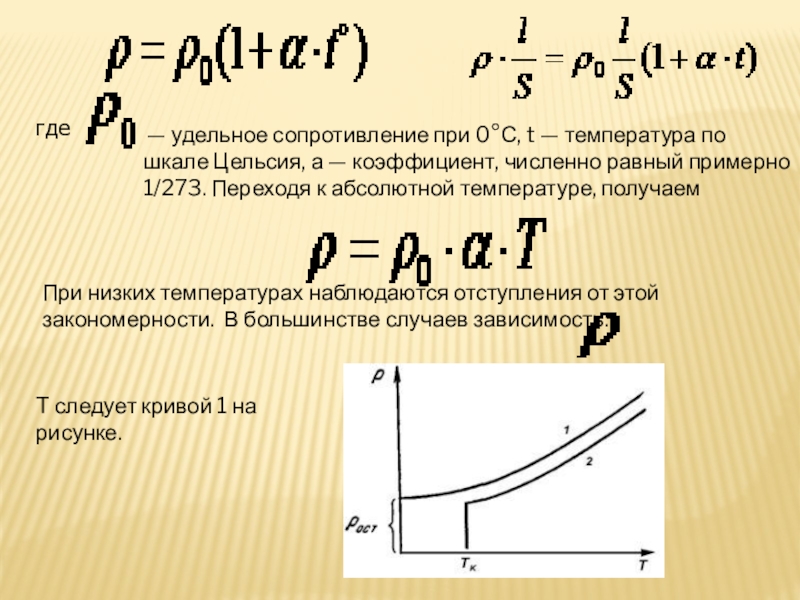

где
— удельное сопротивление при 0°С, t — температура по шкале Цельсия,
а — коэффициент, численно равный примерно 1/273. Переходя к абсолютной температуре, получаем
При низких температурах наблюдаются отступления от этой закономерности. В большинстве случаев зависимость:
T следует кривой 1 на рисунке.

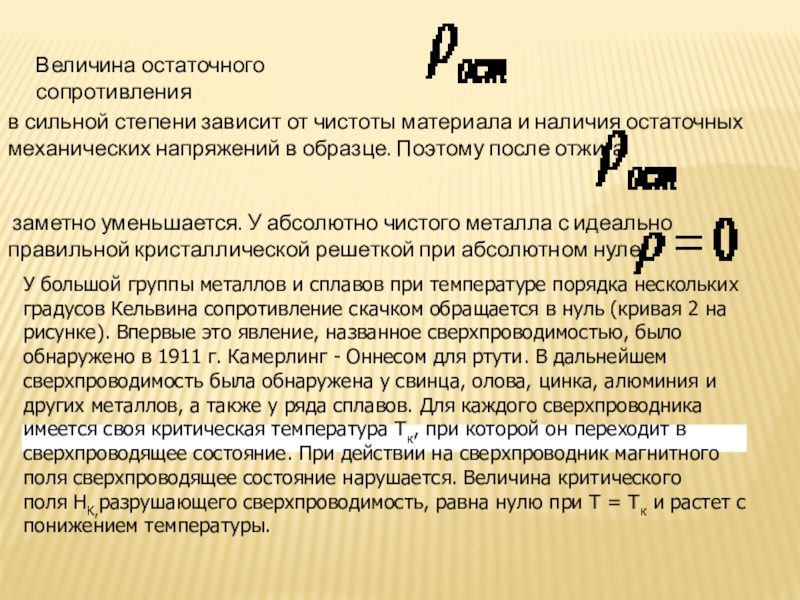

Слайд 16Величина остаточного сопротивления
в сильной степени зависит от чистоты материала и наличия
остаточных механических напряжений в образце. Поэтому после отжига
заметно уменьшается. У абсолютно чистого металла с идеально правильной кристаллической решеткой при абсолютном нуле.
У большой группы металлов и сплавов при температуре порядка нескольких градусов Кельвина сопротивление скачком обращается в нуль (кривая 2 на рисунке). Впервые это явление, названное сверхпроводимостью, было обнаружено в 1911 г. Камерлинг - Оннесом для ртути. В дальнейшем сверхпроводимость была обнаружена у свинца, олова, цинка, алюминия и других металлов, а также у ряда сплавов. Для каждого сверхпроводника имеется своя критическая температура Тк, при которой он переходит в сверхпроводящее состояние. При действии на сверхпроводник магнитного поля сверхпроводящее состояние нарушается. Величина критического поля HK,разрушающего сверхпроводимость, равна нулю при Т = Тк и растет с понижением температуры.
Слайд 17Проволочный датчик.
Тензометрический измерительный преобразователь – параметрический резистивный преобразователь, который преобразует деформацию твердого
тела, вызванную приложенным к нему механическим напряжением, в электрический сигнал.
Резистивный тензодатчик представляет собой основание с закрепленным на нем чувствительным элементом. Принцип измерения деформаций с помощью тензометрического преобразователя состоит в том, что при деформации изменяется активное сопротивление тензорезистора. Эффект изменения удельного сопротивления металлического проводника под действием всестороннего сжатия (гидростатического давления) был обнаружен в 1856 году лордом Кельвином и в 1881 году О.Д.Хвольсоном.
В современном виде тензометрический измерительный преобразователь конструктивно представляет собой тензорезистор, чувствительный элемент которого выполнен из тензочувствительного материала (проволоки, фольги и др.), закрепленный с помощью связующего (клея, цемента) на исследуемой детали (Рисунок 1). Для присоединения чувствительного элемента в электрическую цепь в тензорезисторе имеются выводные проводники. Некоторые конструкции тензорезисторов для удобства установки имеют подложку, расположенную между чувствительным элементом и исследуемой деталью, а также защитный элемент, расположенный поверх чувствительного элемента.
Слайд 18Рисунок 1 Схема тензопреобразователя: 1- чувствительный элемент; 2- связующее; 3- подложка;
4- исследуемая деталь; 5- защитный элемент; 6- узел пайки (сварки); 7- выводные проводники
При всем многообразии задач, решаемых с помощью тензометрических измерительных преобразователей, можно выделить две основные области их использования:
- исследования физических свойств материалов, деформаций и напряжений в деталях и конструкциях;
- применение тензодатчиков для измерения механических величин, преобразуемых в деформацию упругого элемента.
Для первого случая характерно значительное число точек тензометрирования, широкие диапазоны изменения параметров окружающей среды, а также невозможность градуировки измерительных каналов. В данном случае погрешность измерения составляет 2-10%.
Во втором случае датчики градуируются по измеряемой величине и погрешности измерений лежат в диапазоне 0,5-0,05%.

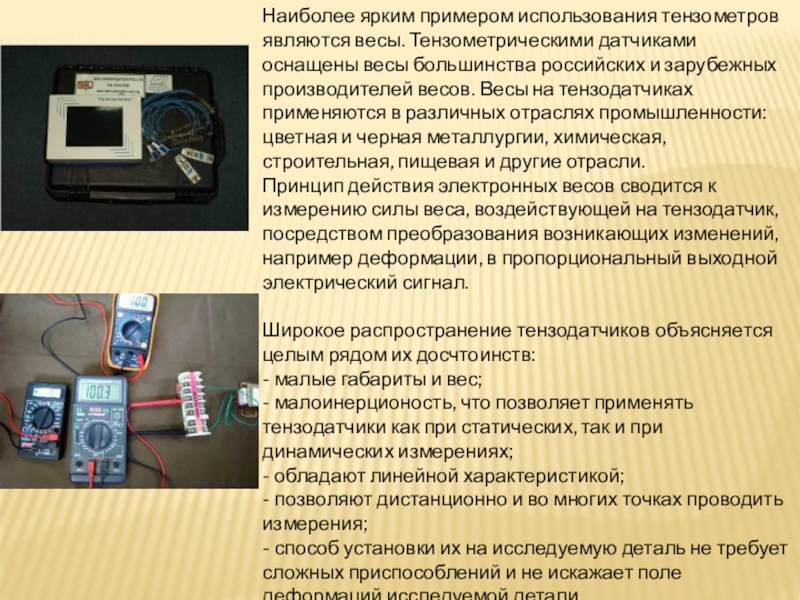

Слайд 19Наиболее ярким примером использования тензометров являются весы. Тензометрическими датчиками оснащены весы
большинства российских и зарубежных производителей весов. Весы на тензодатчиках применяются в различных отраслях промышленности: цветная и черная металлургии, химическая, строительная, пищевая и другие отрасли.
Принцип действия электронных весов сводится к измерению силы веса, воздействующей на тензодатчик, посредством преобразования возникающих изменений, например деформации, в пропорциональный выходной электрический сигнал.
Широкое распространение тензодатчиков объясняется целым рядом их досчтоинств:
- малые габариты и вес;
- малоинерционость, что позволяет применять тензодатчики как при статических, так и при динамических измерениях;
- обладают линейной характеристикой;
- позволяют дистанционно и во многих точках проводить измерения;
- способ установки их на исследуемую деталь не требует сложных приспособлений и не искажает поле деформаций исследуемой детали.

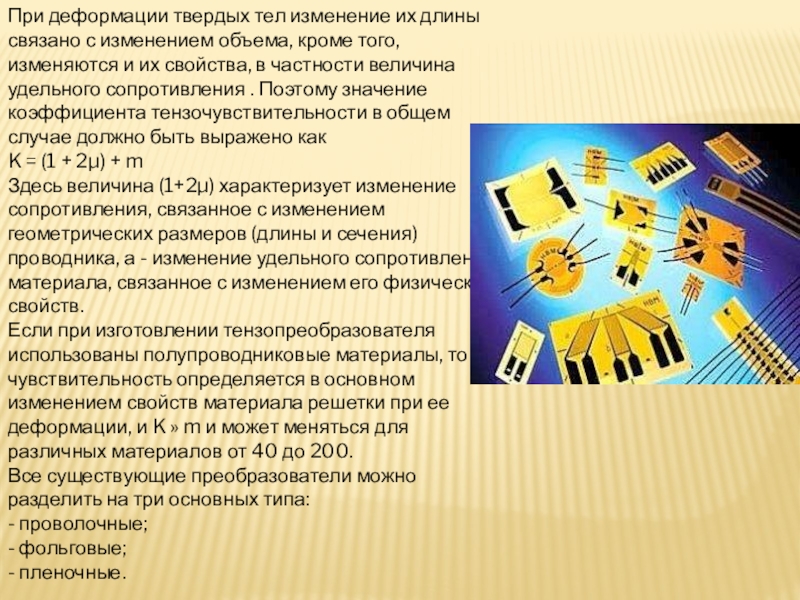

Слайд 20При деформации твердых тел изменение их длины связано с изменением объема,
кроме того, изменяются и их свойства, в частности величина удельного сопротивления . Поэтому значение коэффициента тензочувствительности в общем случае должно быть выражено как
K = (1 + 2μ) + m
Здесь величина (1+2μ) характеризует изменение сопротивления, связанное с изменением геометрических размеров (длины и сечения) проводника, а - изменение удельного сопротивления материала, связанное с изменением его физических свойств.
Если при изготовлении тензопреобразователя использованы полупроводниковые материалы, то чувствительность определяется в основном изменением свойств материала решетки при ее деформации, и K » m и может меняться для различных материалов от 40 до 200.
Все существующие преобразователи можно разделить на три основных типа:
- проволочные;
- фольговые;
- пленочные.

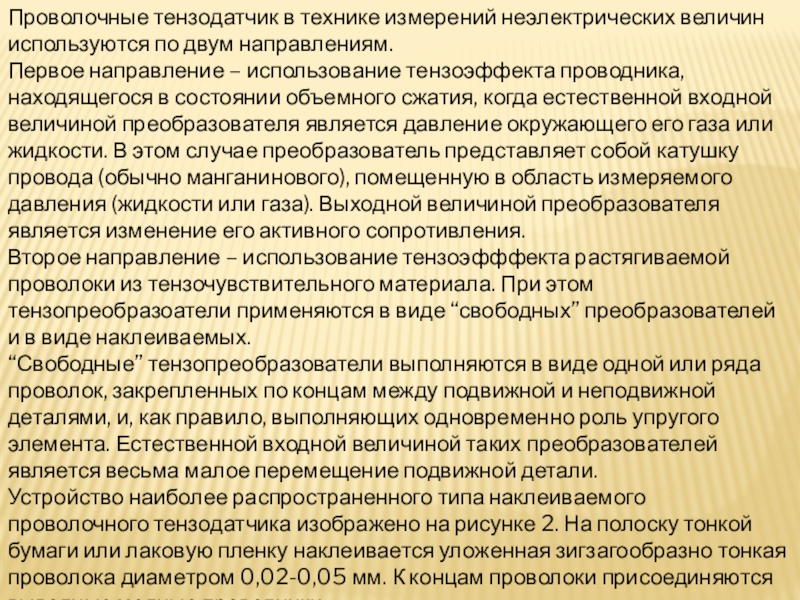

Слайд 21Проволочные тензодатчик в технике измерений неэлектрических величин используются по двум направлениям.
Первое
направление – использование тензоэффекта проводника, находящегося в состоянии объемного сжатия, когда естественной входной величиной преобразователя является давление окружающего его газа или жидкости. В этом случае преобразователь представляет собой катушку провода (обычно манганинового), помещенную в область измеряемого давления (жидкости или газа). Выходной величиной преобразователя является изменение его активного сопротивления.
Второе направление – использование тензоэфффекта растягиваемой проволоки из тензочувствительного материала. При этом тензопреобразоатели применяются в виде “свободных” преобразователей и в виде наклеиваемых.
“Свободные” тензопреобразователи выполняются в виде одной или ряда проволок, закрепленных по концам между подвижной и неподвижной деталями, и, как правило, выполняющих одновременно роль упругого элемента. Естественной входной величиной таких преобразователей является весьма малое перемещение подвижной детали.
Устройство наиболее распространенного типа наклеиваемого проволочного тензодатчика изображено на рисунке 2. На полоску тонкой бумаги или лаковую пленку наклеивается уложенная зигзагообразно тонкая проволока диаметром 0,02-0,05 мм. К концам проволоки присоединяются выводные медные проводники.

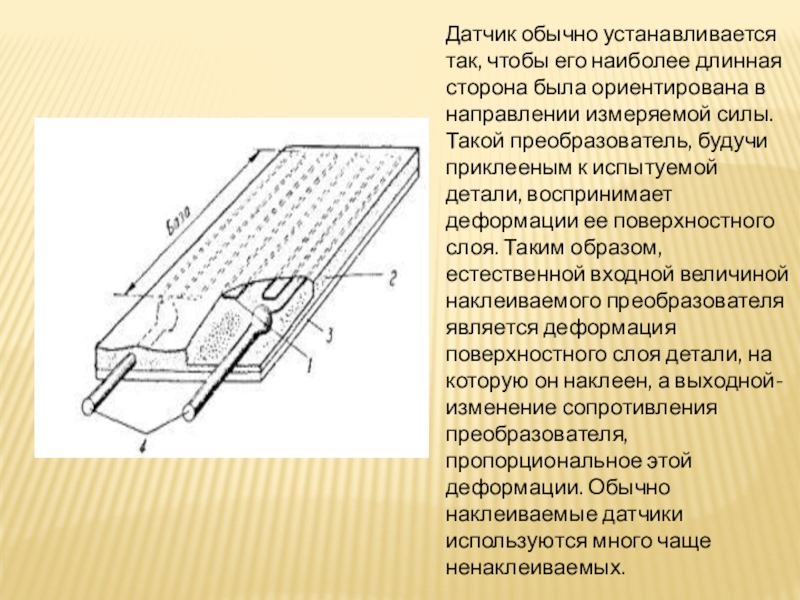

Слайд 22Датчик обычно устанавливается так, чтобы его наиболее длинная сторона была ориентирована
в направлении измеряемой силы. Такой преобразователь, будучи приклееным к испытуемой детали, воспринимает деформации ее поверхностного слоя. Таким образом, естественной входной величиной наклеиваемого преобразователя является деформация поверхностного слоя детали, на которую он наклеен, а выходной- изменение сопротивления преобразователя, пропорциональное этой деформации. Обычно наклеиваемые датчики используются много чаще ненаклеиваемых.
Слайд 23Низкоомный («мощный») проволочный тензопреобразователь: 1- тензочувствительная проволока; 2- клей или цемент;
3- целлофановая или бумажная подложка; 4- выводной проводник
Проволочные датчики имеют малую поверхность связи с образцом (основанием), что уменьшает токи утечки при высоких температурах и дает большее напряжение изоляции между чувствительным элементом и образцом.
Фольговые тензодатчики являются наиболее популярной версией наклеиваемых тензодатчиков. Фольговые преобразователи представляют из себя ленту из фольги толщиной 4 –12 мкм, на которой часть металла выбрана травлением таким образом, что оставшаяся его часть образует показанную на рисунке 4 решетку с выводами.

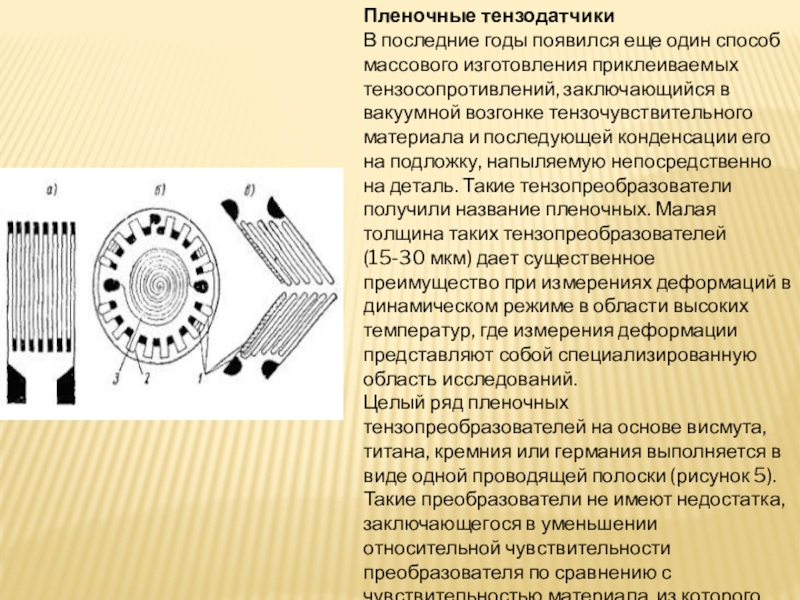

Слайд 24Пленочные тензодатчики
В последние годы появился еще один способ массового изготовления приклеиваемых
тензосопротивлений, заключающийся в вакуумной возгонке тензочувствительного материала и последующей конденсации его на подложку, напыляемую непосредственно на деталь. Такие тензопреобразователи получили название пленочных. Малая толщина таких тензопреобразователей (15-30 мкм) дает существенное преимущество при измерениях деформаций в динамическом режиме в области высоких температур, где измерения деформации представляют собой специализированную область исследований.
Целый ряд пленочных тензопреобразователей на основе висмута, титана, кремния или германия выполняется в виде одной проводящей полоски (рисунок 5). Такие преобразователи не имеют недостатка, заключающегося в уменьшении относительной чувствительности преобразователя по сравнению с чувствительностью материала, из которого выполнен преобразователь.

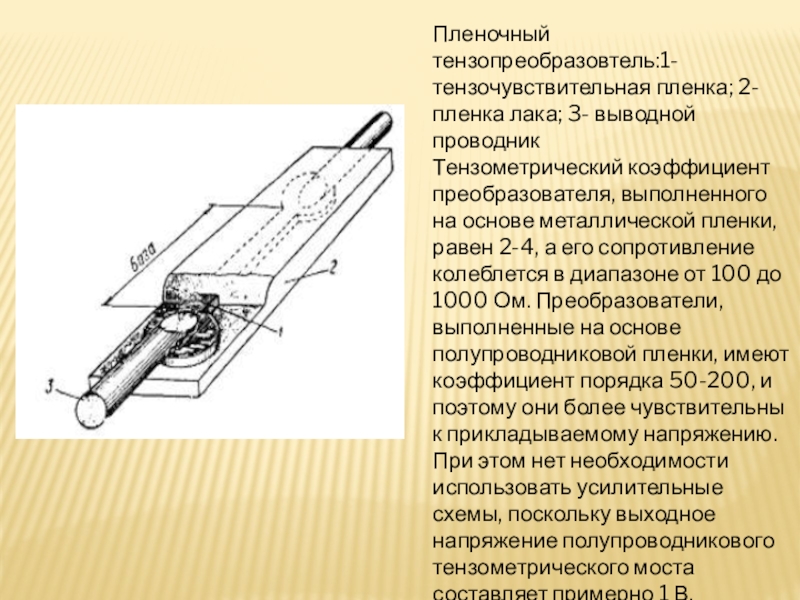

Слайд 25Пленочный тензопреобразовтель:1- тензочувствительная пленка; 2- пленка лака; 3- выводной проводник
Тензометрический коэффициент
преобразователя, выполненного на основе металлической пленки, равен 2-4, а его сопротивление колеблется в диапазоне от 100 до 1000 Ом. Преобразователи, выполненные на основе полупроводниковой пленки, имеют коэффициент порядка 50-200, и поэтому они более чувствительны к прикладываемому напряжению. При этом нет необходимости использовать усилительные схемы, поскольку выходное напряжение полупроводникового тензометрического моста составляет примерно 1 В.

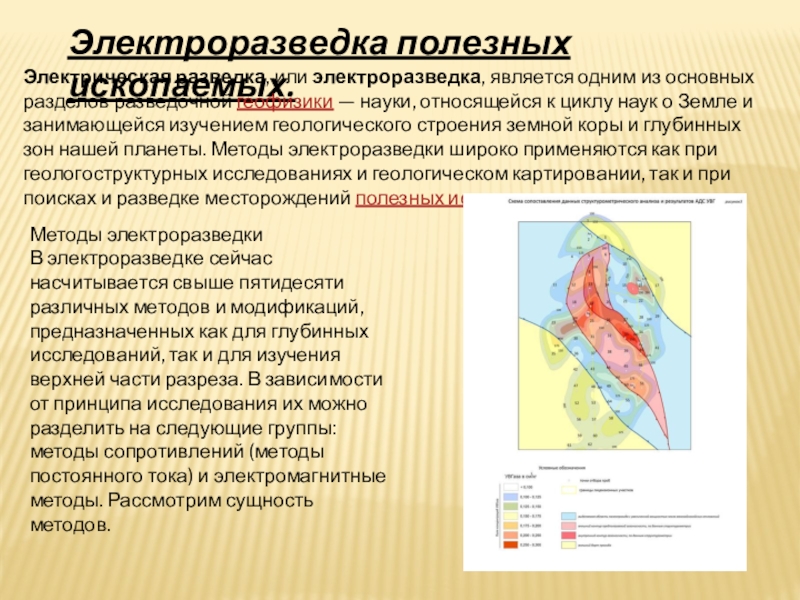

Слайд 26Электроразведка полезных ископаемых.
Электрическая разведка, или электроразведка, является одним из основных разделов разведочной геофизики —
науки, относящейся к циклу наук о Земле и занимающейся изучением геологического строения земной коры и глубинных зон нашей планеты. Методы электроразведки широко применяются как при геологоструктурных исследованиях и геологическом картировании, так и при поисках и разведке месторождений полезных ископаемых.
Методы электроразведки
В электроразведке сейчас насчитывается свыше пятидесяти различных методов и модификаций, предназначенных как для глубинных исследований, так и для изучения верхней части разреза. В зависимости от принципа исследования их можно разделить на следующие группы: методы сопротивлений (методы постоянного тока) и электромагнитные методы. Рассмотрим сущность методов.

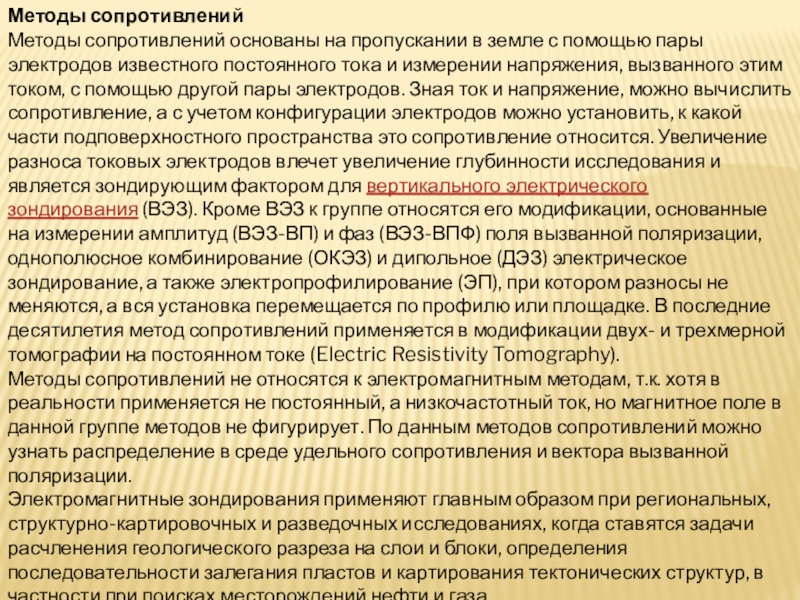

Слайд 27Методы сопротивлений
Методы сопротивлений основаны на пропускании в земле с помощью пары
электродов известного постоянного тока и измерении напряжения, вызванного этим током, с помощью другой пары электродов. Зная ток и напряжение, можно вычислить сопротивление, а с учетом конфигурации электродов можно установить, к какой части подповерхностного пространства это сопротивление относится. Увеличение разноса токовых электродов влечет увеличение глубинности исследования и является зондирующим фактором для вертикального электрического зондирования (ВЭЗ). Кроме ВЭЗ к группе относятся его модификации, основанные на измерении амплитуд (ВЭЗ-ВП) и фаз (ВЭЗ-ВПФ) поля вызванной поляризации, однополюсное комбинирование (ОКЭЗ) и дипольное (ДЭЗ) электрическое зондирование, а также электропрофилирование (ЭП), при котором разносы не меняются, а вся установка перемещается по профилю или площадке. В последние десятилетия метод сопротивлений применяется в модификации двух- и трехмерной томографии на постоянном токе (Electric Resistivity Tomography).
Методы сопротивлений не относятся к электромагнитным методам, т.к. хотя в реальности применяется не постоянный, а низкочастотный ток, но магнитное поле в данной группе методов не фигурирует. По данным методов сопротивлений можно узнать распределение в среде удельного сопротивления и вектора вызванной поляризации.
Электромагнитные зондирования применяют главным образом при региональных, структурно-картировочных и разведочных исследованиях, когда ставятся задачи расчленения геологического разреза на слои и блоки, определения последовательности залегания пластов и картирования тектонических структур, в частности при поисках месторождений нефти и газа.

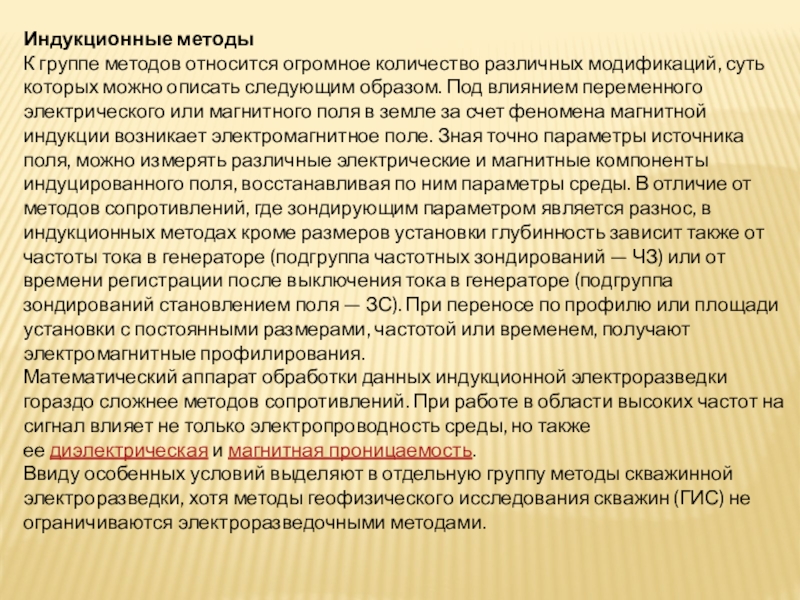

Слайд 28Индукционные методы
К группе методов относится огромное количество различных модификаций, суть которых
можно описать следующим образом. Под влиянием переменного электрического или магнитного поля в земле за счет феномена магнитной индукции возникает электромагнитное поле. Зная точно параметры источника поля, можно измерять различные электрические и магнитные компоненты индуцированного поля, восстанавливая по ним параметры среды. В отличие от методов сопротивлений, где зондирующим параметром является разнос, в индукционных методах кроме размеров установки глубинность зависит также от частоты тока в генераторе (подгруппа частотных зондирований — ЧЗ) или от времени регистрации после выключения тока в генераторе (подгруппа зондирований становлением поля — ЗС). При переносе по профилю или площади установки с постоянными размерами, частотой или временем, получают электромагнитные профилирования.
Математический аппарат обработки данных индукционной электроразведки гораздо сложнее методов сопротивлений. При работе в области высоких частот на сигнал влияет не только электропроводность среды, но также ее диэлектрическая и магнитная проницаемость.
Ввиду особенных условий выделяют в отдельную группу методы скважинной электроразведки, хотя методы геофизического исследования скважин (ГИС) не ограничиваются электроразведочными методами.

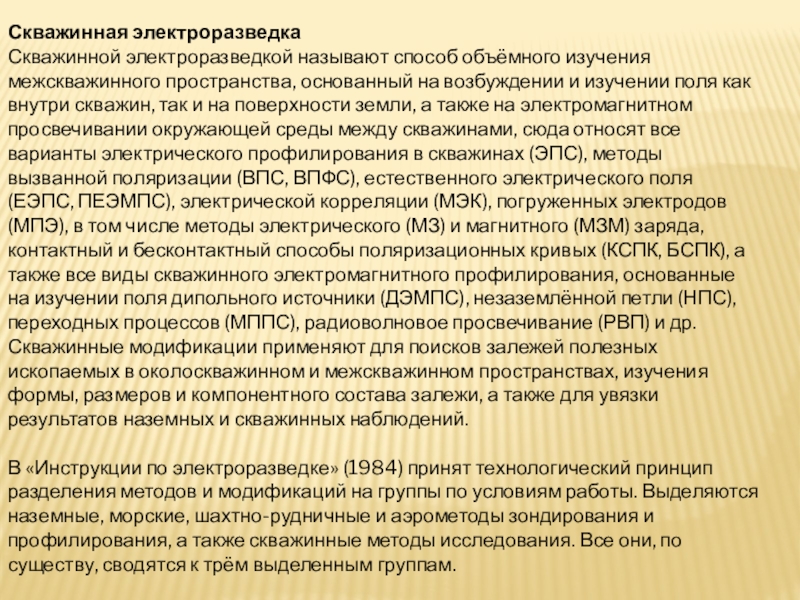

Слайд 29Скважинная электроразведка
Скважинной электроразведкой называют способ объёмного изучения межскважинного пространства, основанный на
возбуждении и изучении поля как внутри скважин, так и на поверхности земли, а также на электромагнитном просвечивании окружающей среды между скважинами, сюда относят все варианты электрического профилирования в скважинах (ЭПС), методы вызванной поляризации (ВПС, ВПФС), естественного электрического поля (ЕЭПС, ПЕЭМПС), электрической корреляции (МЭК), погруженных электродов (МПЭ), в том числе методы электрического (МЗ) и магнитного (МЗМ) заряда, контактный и бесконтактный способы поляризационных кривых (КСПК, БСПК), а также все виды скважинного электромагнитного профилирования, основанные на изучении поля дипольного источники (ДЭМПС), незаземлённой петли (НПС), переходных процессов (МППС), радиоволновое просвечивание (РВП) и др. Скважинные модификации применяют для поисков залежей полезных ископаемых в околоскважинном и межскважинном пространствах, изучения формы, размеров и компонентного состава залежи, а также для увязки результатов наземных и скважинных наблюдений.
В «Инструкции по электроразведке» (1984) принят технологический принцип разделения методов и модификаций на группы по условиям работы. Выделяются наземные, морские, шахтно-рудничные и аэрометоды зондирования и профилирования, а также скважинные методы исследования. Все они, по существу, сводятся к трём выделенным группам.

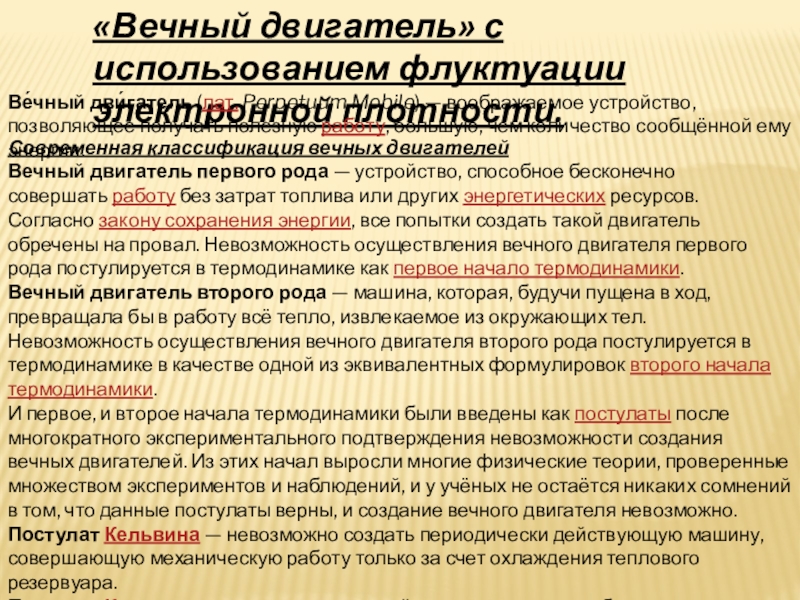

Слайд 30«Вечный двигатель» с использованием флуктуации электронной плотности.
Ве́чный дви́гатель (лат. Perpetuum Mobile) — воображаемое устройство,
позволяющее получать полезную работу, большую, чем количество сообщённой ему энергии.
Современная классификация вечных двигателей
Вечный двигатель первого рода — устройство, способное бесконечно совершать работу без затрат топлива или других энергетических ресурсов. Согласно закону сохранения энергии, все попытки создать такой двигатель обречены на провал. Невозможность осуществления вечного двигателя первого рода постулируется в термодинамике как первое начало термодинамики.
Вечный двигатель второго рода — машина, которая, будучи пущена в ход, превращала бы в работу всё тепло, извлекаемое из окружающих тел. Невозможность осуществления вечного двигателя второго рода постулируется в термодинамике в качестве одной из эквивалентных формулировок второго начала термодинамики.
И первое, и второе начала термодинамики были введены как постулаты после многократного экспериментального подтверждения невозможности создания вечных двигателей. Из этих начал выросли многие физические теории, проверенные множеством экспериментов и наблюдений, и у учёных не остаётся никаких сомнений в том, что данные постулаты верны, и создание вечного двигателя невозможно.
Постулат Кельвина — невозможно создать периодически действующую машину, совершающую механическую работу только за счет охлаждения теплового резервуара.
Постулат Клаузиуса — самопроизвольный переход теплоты от более холодных тел к более горячим невозможен.

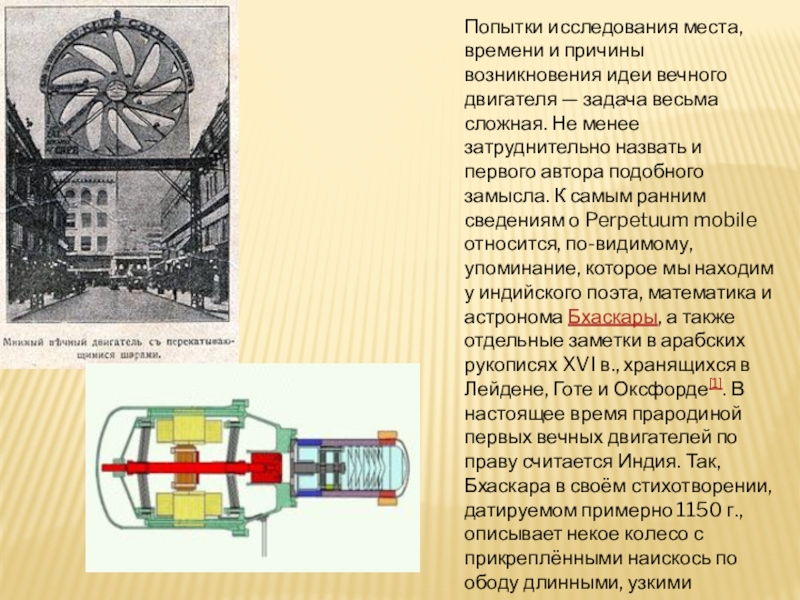

Слайд 31Попытки исследования места, времени и причины возникновения идеи вечного двигателя — задача
весьма сложная. Не менее затруднительно назвать и первого автора подобного замысла. К самым ранним сведениям о Perpetuum mobile относится, по-видимому, упоминание, которое мы находим у индийского поэта, математика и астронома Бхаскары, а также отдельные заметки в арабских рукописях XVI в., хранящихся в Лейдене, Готе и Оксфорде[1]. В настоящее время прародиной первых вечных двигателей по праву считается Индия. Так, Бхаскара в своём стихотворении, датируемом примерно 1150 г., описывает некое колесо с прикреплёнными наискось по ободу длинными, узкими сосудами, наполовину заполненными ртутью.

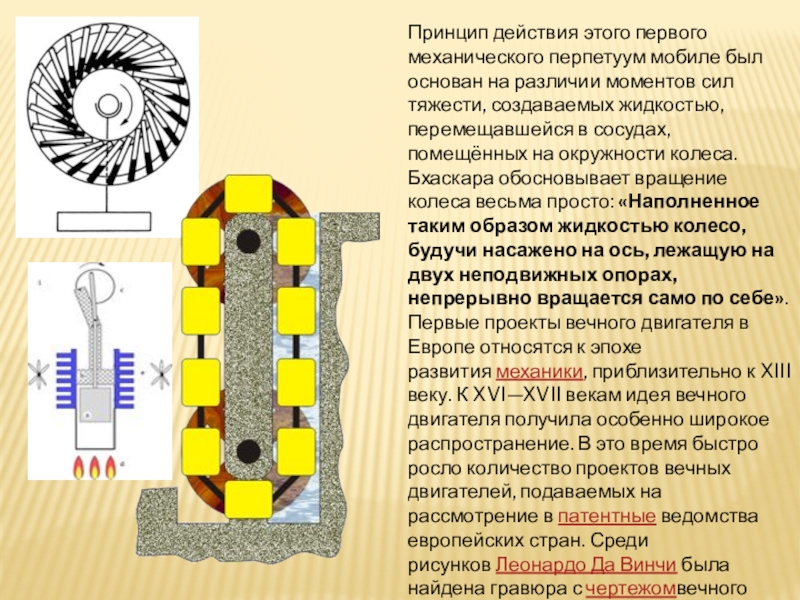

Слайд 32Принцип действия этого первого механического перпетуум мобиле был основан на различии
моментов сил тяжести, создаваемых жидкостью, перемещавшейся в сосудах, помещённых на окружности колеса. Бхаскара обосновывает вращение колеса весьма просто: «Наполненное таким образом жидкостью колесо, будучи насажено на ось, лежащую на двух неподвижных опорах, непрерывно вращается само по себе». Первые проекты вечного двигателя в Европе относятся к эпохе развития механики, приблизительно к XIII веку. К XVI—XVII векам идея вечного двигателя получила особенно широкое распространение. В это время быстро росло количество проектов вечных двигателей, подаваемых на рассмотрение в патентные ведомства европейских стран. Среди рисунков Леонардо Да Винчи была найдена гравюра с чертежомвечного двигателя.
Слайд 33Патенты и авторские свидетельства на вечный двигатель
В 1775 году Парижская академия наук приняла решение не
рассматривать заявки на патентование вечного двигателя из-за очевидной невозможности их создания. Американское патентное ведомство не выдаёт патенты на perpetuum mobile уже более ста лет.
Тем не менее, вМеждународной патентной классификации сохраняются разделы для гидродинамических (раздел F03B 17/00) и электродинамических (раздел H02K 53/00) вечных двигателей, поскольку патентные ведомства многих стран рассматривают заявки на изобретения лишь с точки зрения их новизны, а не физической осуществимости.
Проект вечного двигателя Орфиреуса
Бесслер, Иоганн Эрнст Элиас
Чернышевский, Николай Гаврилович
