Презентация, доклад на тему Методы регистрации заряженных частиц Физика-9 класс. Презентация

Содержание

Для изучения ядерных явлений разработаны методы регистрации элементарных частиц и излучений.

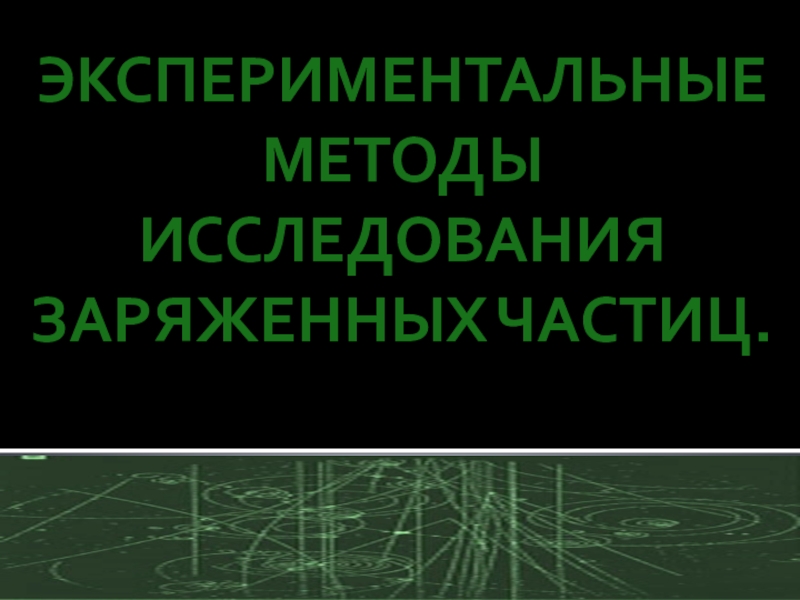

Слайд 1Экспериментальные методы исследования заряженных частиц.

Экспериментальные методы исследования заряженных частиц.

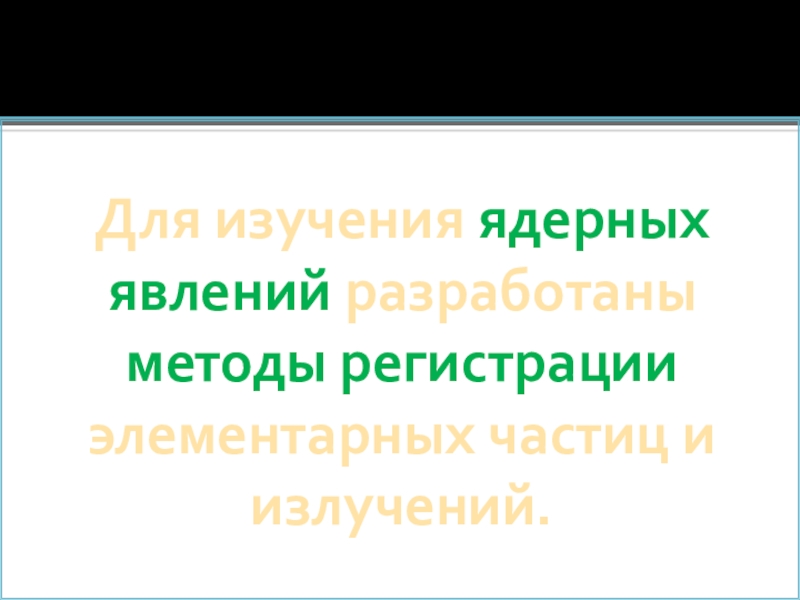

Слайд 2Для изучения ядерных явлений разработаны методы регистрации элементарных частиц и излучений.

Для изучения ядерных явлений разработаны методы регистрации элементарных частиц и излучений.

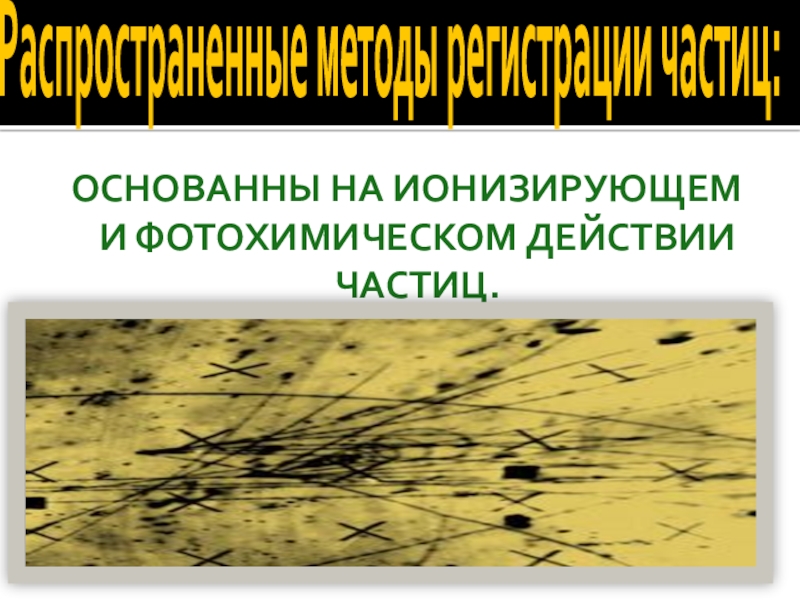

Слайд 3 Основанны на ионизирующем и фотохимическом действии частиц.
Распространенные методы регистрации частиц:

Основанны на ионизирующем и фотохимическом действии частиц.Распространенные методы регистрации частиц:

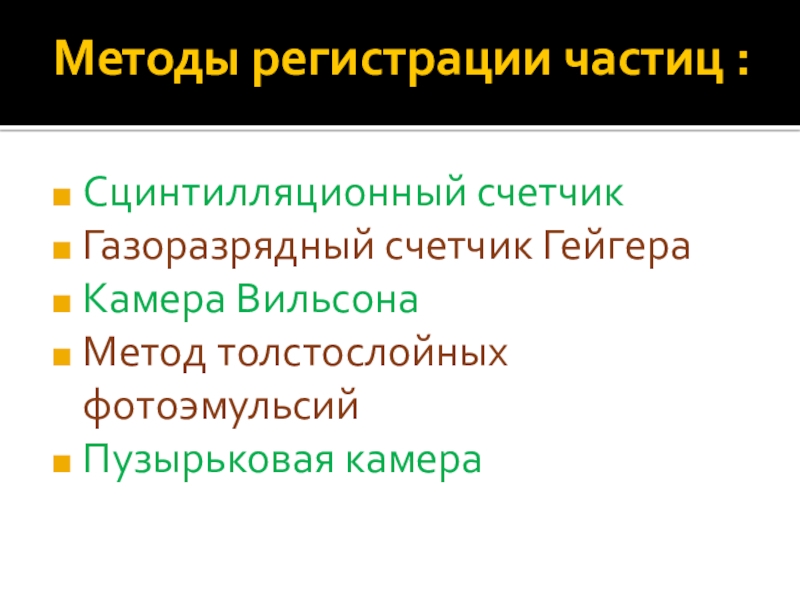

Слайд 4Методы регистрации частиц :
Сцинтилляционный счетчик
Газоразрядный счетчик Гейгера
Камера Вильсона
Метод толстослойных

фотоэмульсий
Пузырьковая камера

Методы регистрации частиц :Сцинтилляционный счетчик Газоразрядный счетчик Гейгера Камера ВильсонаМетод толстослойных фотоэмульсийПузырьковая камера

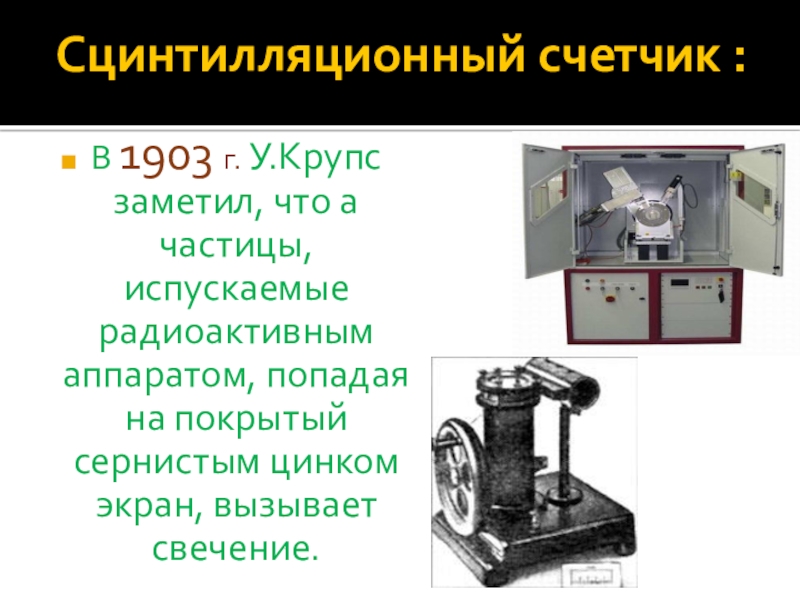

Слайд 5Сцинтилляционный счетчик :
В 1903 г. У.Крупс заметил, что a частицы, испускаемые

радиоактивным аппаратом, попадая на покрытый сернистым цинком экран, вызывает свечение.

Сцинтилляционный счетчик : В 1903 г. У.Крупс заметил, что a частицы, испускаемые радиоактивным аппаратом, попадая на покрытый

Слайд 6Газоразрядный счетчик Гейгера:
Сцинтилляционный счетчик в 1-е использовался Э.Резерфордом.
Сцинтилляции(вспышки)теперь наблюдают и считают

не визуально,а с помощью специальных устройств- сцинтилляционных счетчиков.

Ганс Вильгельм Гейгер

Газоразрядный счетчик Гейгера:Сцинтилляционный счетчик в 1-е использовался Э.Резерфордом.Сцинтилляции(вспышки)теперь наблюдают и считают не визуально,а с помощью специальных устройств-

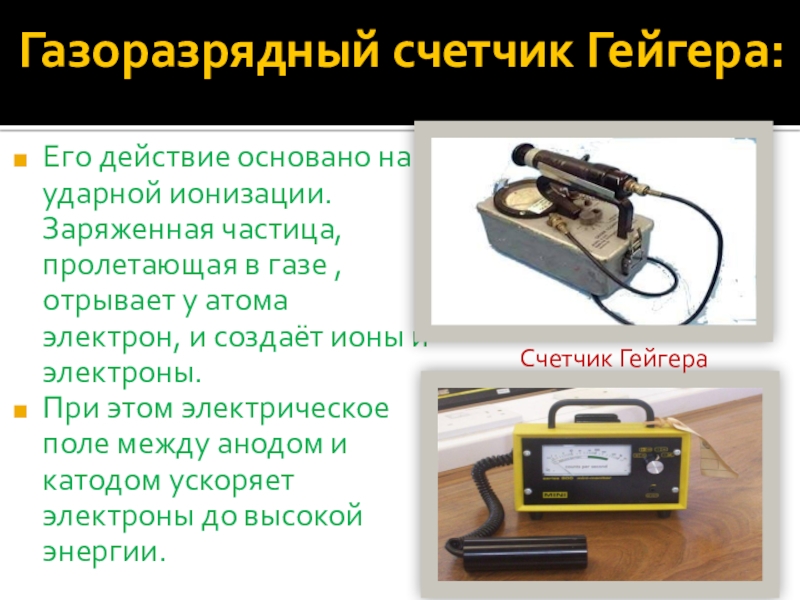

Слайд 7Газоразрядный счетчик Гейгера:
Его действие основано на ударной ионизации. Заряженная частица,

пролетающая в газе , отрывает у атома электрон, и создаёт ионы и электроны.
При этом электрическое поле между анодом и катодом ускоряет электроны до высокой энергии.

Счетчик Гейгера

Газоразрядный счетчик Гейгера:  Его действие основано на ударной ионизации. Заряженная частица, пролетающая в газе , отрывает

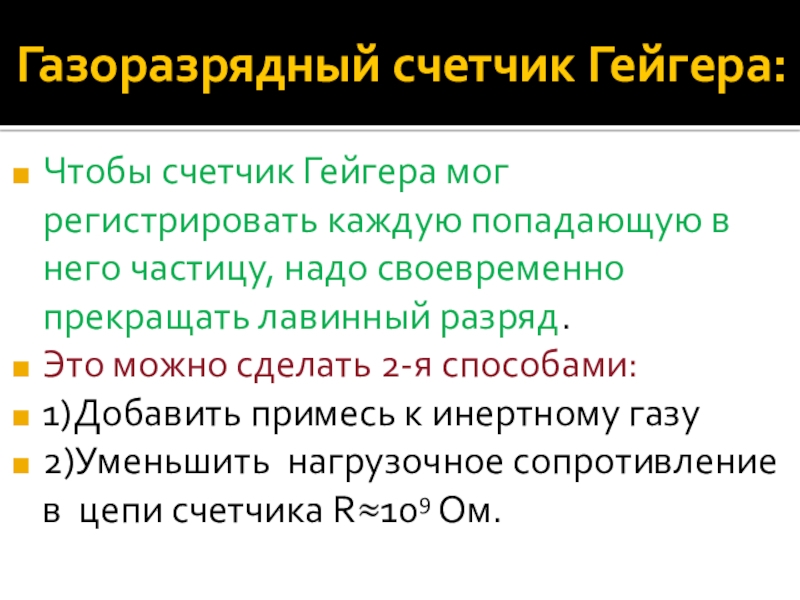

Слайд 8Газоразрядный счетчик Гейгера:
Чтобы счетчик Гейгера мог регистрировать каждую попадающую в него

частицу, надо своевременно прекращать лавинный разряд.
Это можно сделать 2-я способами:
1)Добавить примесь к инертному газу
2)Уменьшить нагрузочное сопротивление в цепи счетчика R 109 Ом.
Газоразрядный счетчик Гейгера:Чтобы счетчик Гейгера мог регистрировать каждую попадающую в него частицу, надо своевременно прекращать лавинный разряд.

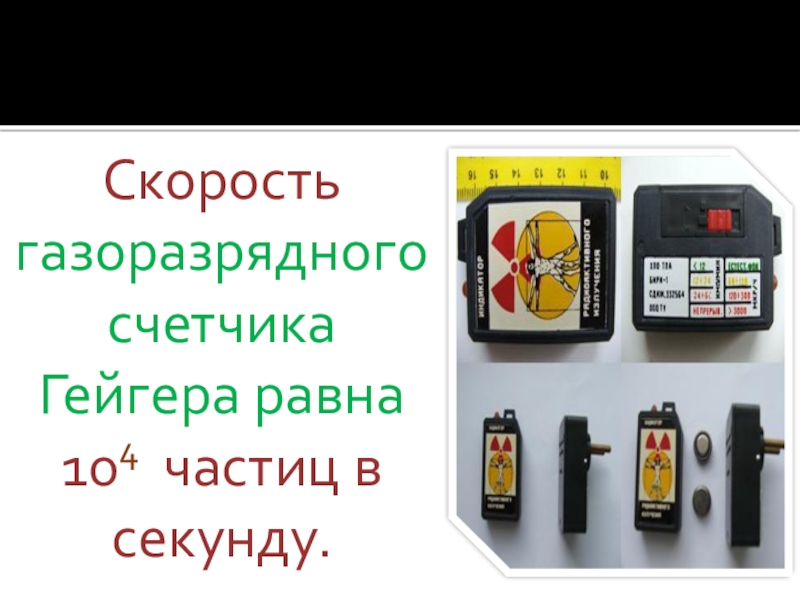

Слайд 9Скорость газоразрядного счетчика Гейгера равна
104 частиц в секунду.

Скорость газоразрядного счетчика Гейгера равна 104 частиц в секунду.

Слайд 10Камера Вильсона:
Её действие основано на конденсации перенасыщенного пара на ионах с

образованием капель воды .
Частица ,пролетая, оставляет след(трек-узкая полоска тумана)
Камера Вильсона: Её действие основано на конденсации перенасыщенного пара на ионах с образованием капель воды .Частица ,пролетая,

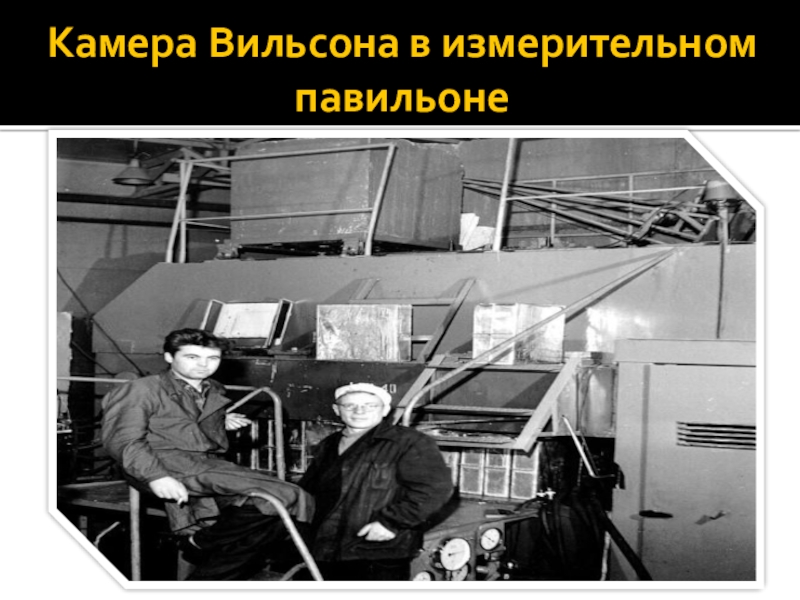

Слайд 11Камера Вильсона в измерительном павильоне

Камера Вильсона в измерительном павильоне

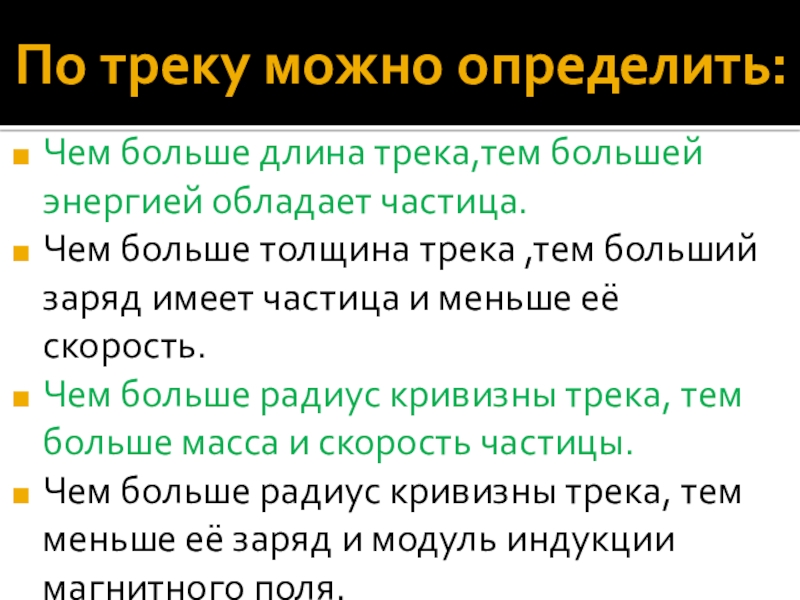

Слайд 12По треку можно определить:
Чем больше длина трека,тем большей энергией обладает частица.
Чем

больше толщина трека ,тем больший заряд имеет частица и меньше её скорость.
Чем больше радиус кривизны трека, тем больше масса и скорость частицы.
Чем больше радиус кривизны трека, тем меньше её заряд и модуль индукции магнитного поля.
По треку можно определить:Чем больше длина трека,тем большей энергией обладает частица.Чем больше толщина трека ,тем больший заряд

Слайд 13Треки частиц в камере Вильсона
Камера Вильсона

Треки частиц в камере ВильсонаКамера Вильсона

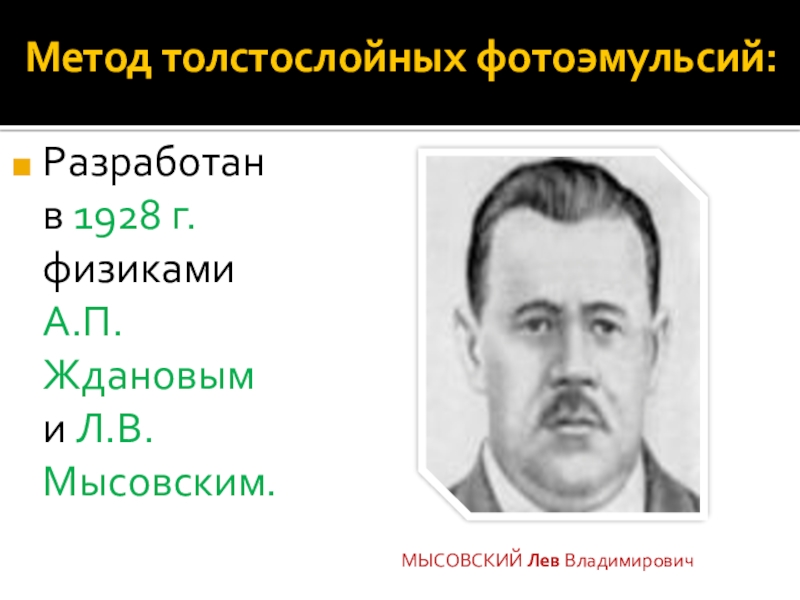

Слайд 14Метод толстослойных фотоэмульсий:
Разработан в 1928 г. физиками А.П. Ждановым и Л.В.

Мысовским.

МЫСОВСКИЙ Лев Владимирович

Метод толстослойных фотоэмульсий: Разработан в 1928 г. физиками А.П. Ждановым и Л.В. Мысовским.МЫСОВСКИЙ Лев Владимирович

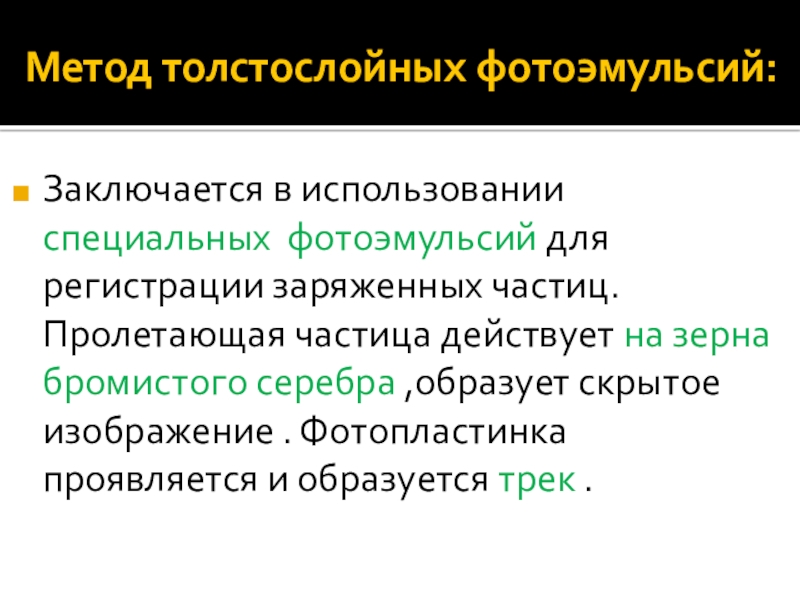

Слайд 15Метод толстослойных фотоэмульсий:
Заключается в использовании специальных фотоэмульсий для регистрации заряженных частиц.

Пролетающая частица действует на зерна бромистого серебра ,образует скрытое изображение . Фотопластинка проявляется и образуется трек .

Метод толстослойных фотоэмульсий: Заключается в использовании специальных фотоэмульсий для регистрации заряженных частиц. Пролетающая частица действует на зерна

Слайд 16
Преимуществом метода толстослойных фотоэмульсий является изучение следов частиц ,которые не исчезают

со временем и могут быть тщательно изучены .

Вильсона пузырьковая камера метод толстослойных фотоэмульсий

Преимуществом метода толстослойных фотоэмульсий является изучение следов частиц ,которые не исчезают со временем и могут быть

Слайд 17Пузырьковая камера:
Была создана в 1952 г. Д.Глейзером для регистрации заряженных частиц,

имеющих высокую энергию. Камера заполнена жидким водородом при высоком давлении.При резком уменьшении давления переводят жидкость в перегретое состояние .

Вильсон

Пузырьковая камера: Была создана в 1952 г. Д.Глейзером для регистрации заряженных частиц, имеющих высокую энергию. Камера заполнена

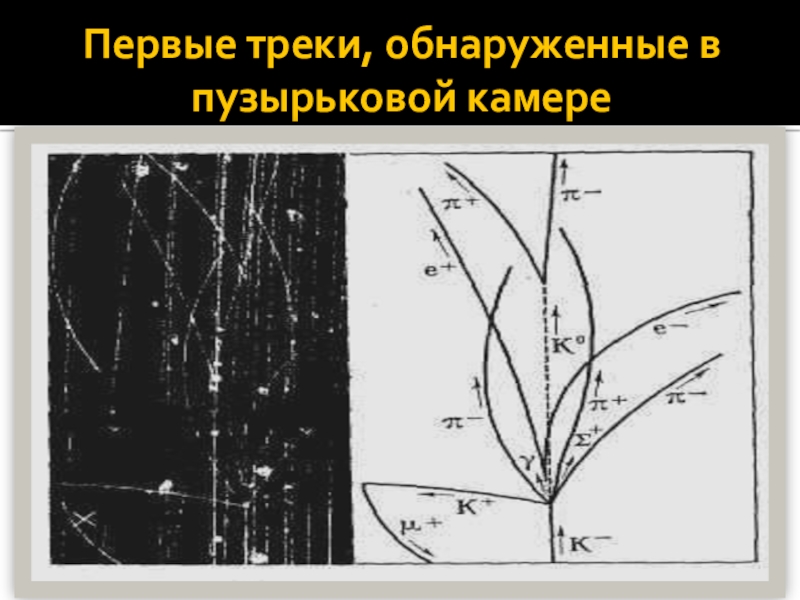

Слайд 18Первые треки, обнаруженные в пузырьковой камере

Первые треки, обнаруженные в пузырьковой камере

Слайд 19Глезер и его пузырьковая камера
Водородная пузырьковая камера Скат

Глезер и его пузырьковая камераВодородная пузырьковая камера Скат

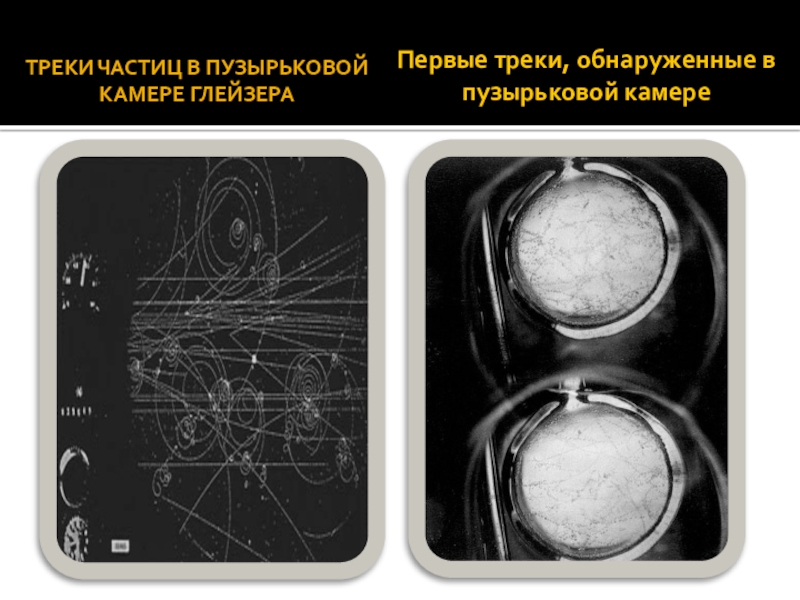

Слайд 20Первые треки, обнаруженные в пузырьковой камере
Треки частиц в пузырьковой камере Глейзера

Первые треки, обнаруженные в пузырьковой камереТреки частиц в пузырьковой камере Глейзера

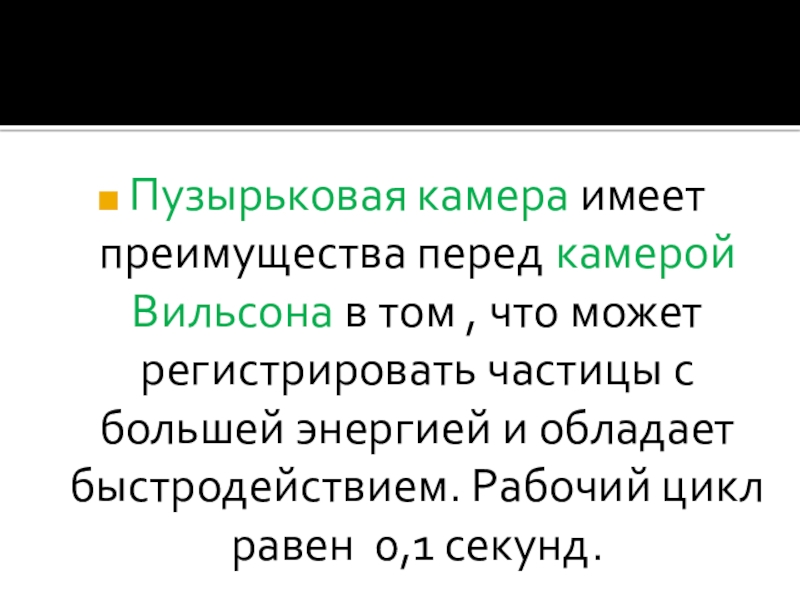

Слайд 21Пузырьковая камера имеет преимущества перед камерой Вильсона в том , что

может регистрировать частицы с большей энергией и обладает быстродействием. Рабочий цикл равен 0,1 секунд.
Пузырьковая камера имеет преимущества перед камерой Вильсона в том , что может регистрировать частицы с большей энергией

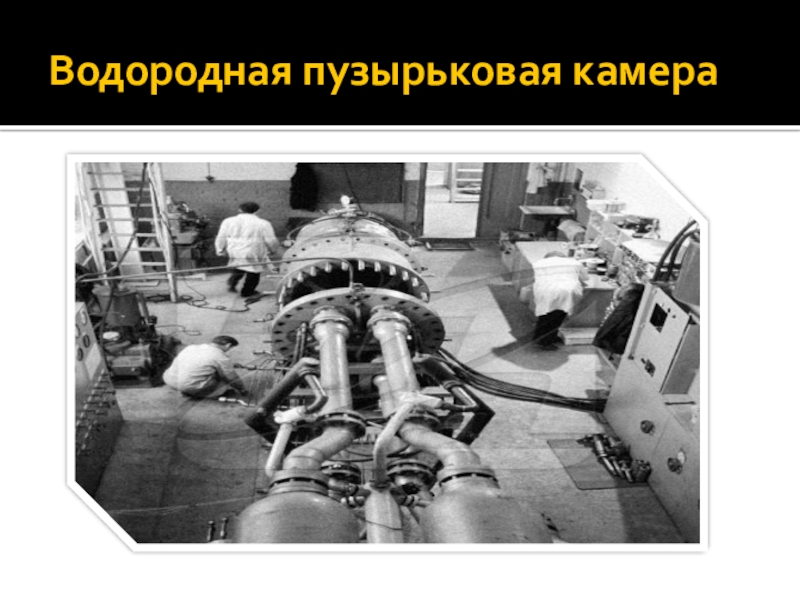

Слайд 22Водородная пузырьковая камера

Водородная пузырьковая камера

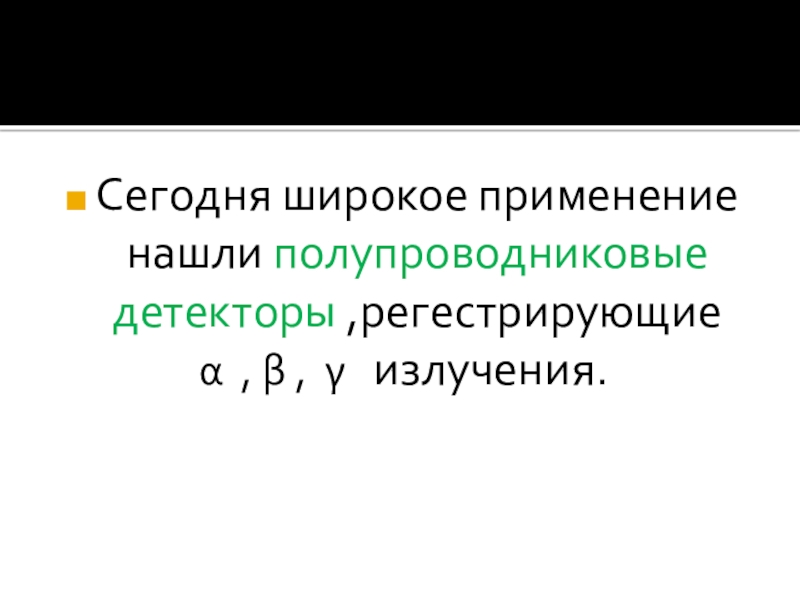

Слайд 23Сегодня широкое применение нашли полупроводниковые детекторы ,регестрирующие
α , β ,

γ излучения.
Сегодня широкое применение нашли полупроводниковые детекторы ,регестрирующие α , β , γ  излучения.

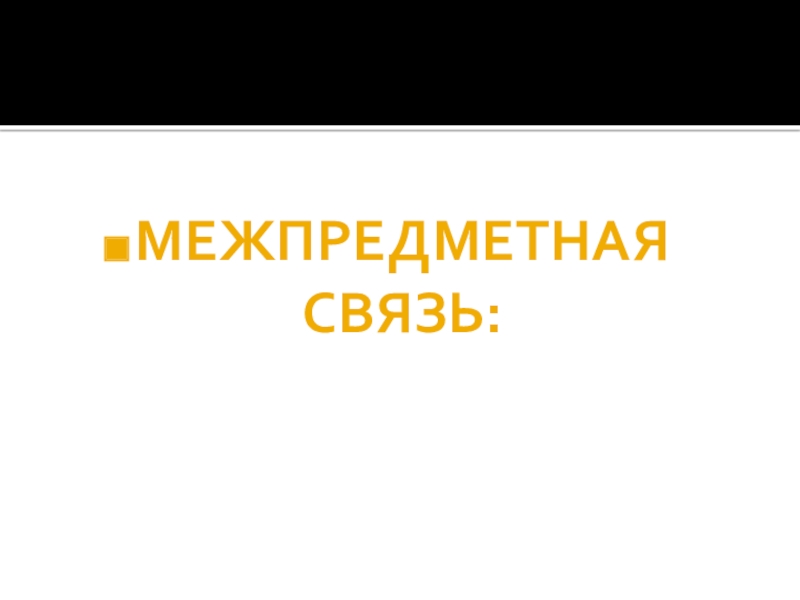

Слайд 24Межпредметная связь:

Межпредметная связь:

Слайд 25
Почему слой свинца и кадмия служит надежной защитой от проникающей радиации?
ВОПРОС-1:

Почему слой свинца и кадмия служит надежной защитой от проникающей радиации?ВОПРОС-1:

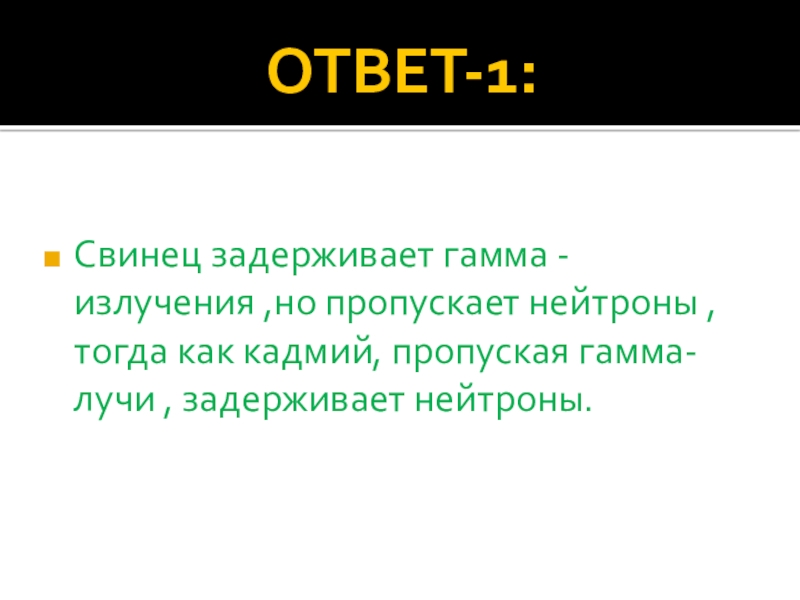

Слайд 26
Свинец задерживает гамма -излучения ,но пропускает нейтроны ,тогда как кадмий, пропуская

гамма-лучи , задерживает нейтроны.

ОТВЕТ-1:

Свинец задерживает гамма -излучения ,но пропускает нейтроны ,тогда как кадмий, пропуская гамма-лучи , задерживает нейтроны.ОТВЕТ-1:

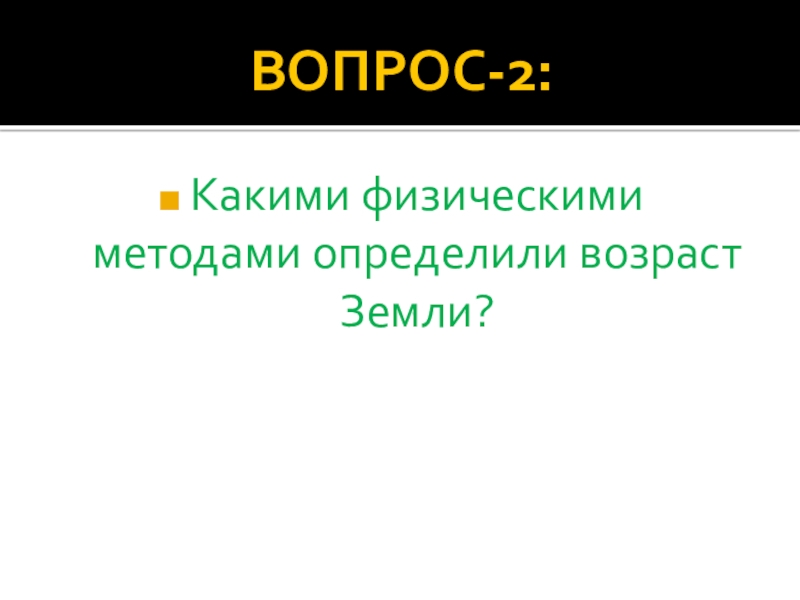

Слайд 27ВОПРОС-2:
Какими физическими методами определили возраст Земли?

ВОПРОС-2:Какими физическими методами определили возраст Земли?

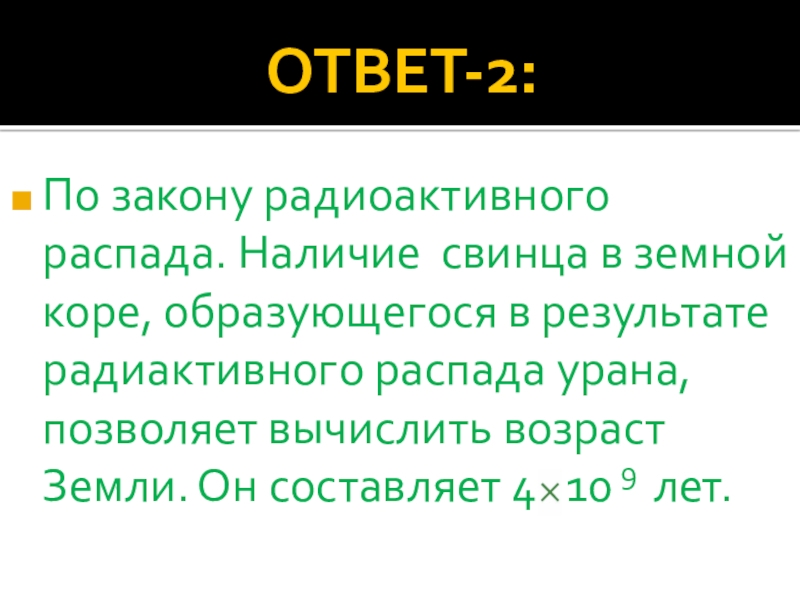

Слайд 28ОТВЕТ-2:
По закону радиоактивного распада. Наличие свинца в земной коре, образующегося в

результате радиактивного распада урана, позволяет вычислить возраст Земли. Он составляет 4 10 9 лет.
ОТВЕТ-2:По закону радиоактивного распада. Наличие свинца в земной коре, образующегося в результате радиактивного распада урана, позволяет вычислить

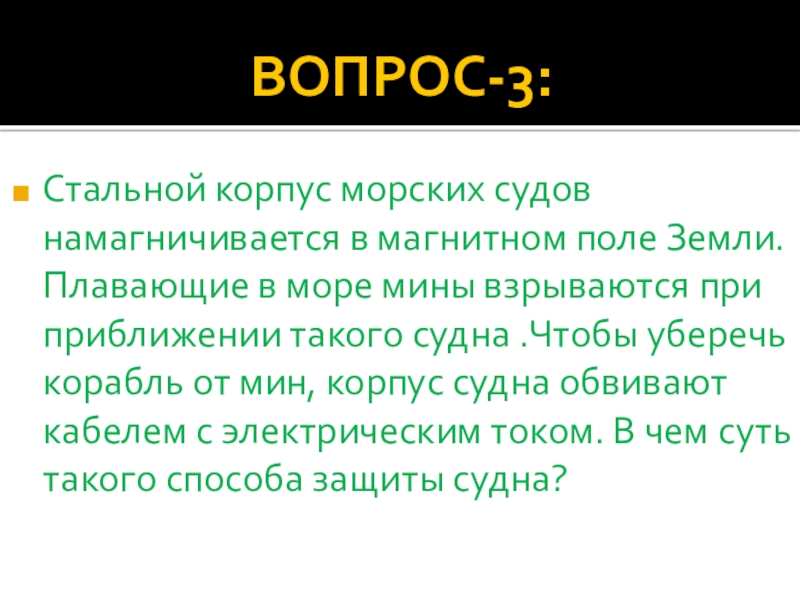

Слайд 29ВОПРОС-3:
Стальной корпус морских судов намагничивается в магнитном поле Земли. Плавающие в

море мины взрываются при приближении такого судна .Чтобы уберечь корабль от мин, корпус судна обвивают кабелем с электрическим током. В чем суть такого способа защиты судна?
ВОПРОС-3:Стальной корпус морских судов намагничивается в магнитном поле Земли. Плавающие в море мины взрываются при приближении такого

Слайд 30ОТВЕТ-3:
Магнитное поле корабля компенсируется магнитным полем тока, и взрыватель морской мины

не срабатывает.
ОТВЕТ-3:Магнитное поле корабля компенсируется магнитным полем тока, и взрыватель морской мины не срабатывает.

Слайд 31 СПАСИБО
ЗА
ВНИМАНИЕ.

СПАСИБО  ЗА ВНИМАНИЕ.
