Содержание

Цели урока:1. Повторить процессы α-, β- распада, γ- излучения.2. Изучить методы регистрации частиц, путем обсуждения материала, найденного учащимися самостоятельно. 3. Заполнить таблицу по сообщениям учащихся.

Слайд 1Методы наблюдения и регистрации элементарных частиц составил преподаватель физики БУ ПО «Мегионский

политехнический колледж» Магомедов А.М.


« ….. воспитание творческих способностей в человеке
основывается на развитии самостоятельного мышления»
П.П. Капица

900igr.net

Методы наблюдения и регистрации элементарных частиц   составил преподаватель физики БУ ПО «Мегионский политехнический колледж» Магомедов

Слайд 2Цели урока:
1. Повторить процессы α-, β- распада, γ- излучения.
2. Изучить методы

регистрации частиц, путем обсуждения материала, найденного учащимися самостоятельно.

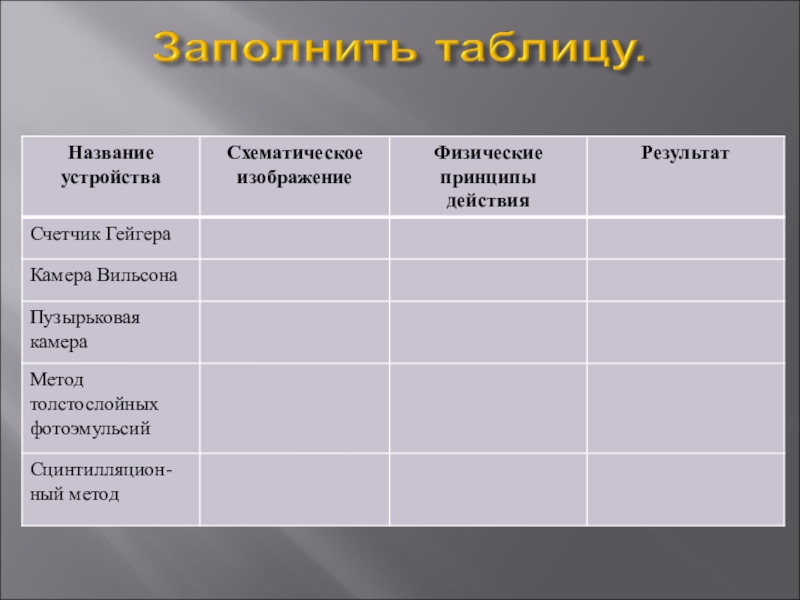

3. Заполнить таблицу по сообщениям учащихся.

Цели урока:1. Повторить процессы α-, β- распада, γ- излучения.2. Изучить методы регистрации частиц, путем обсуждения материала, найденного

Слайд 4

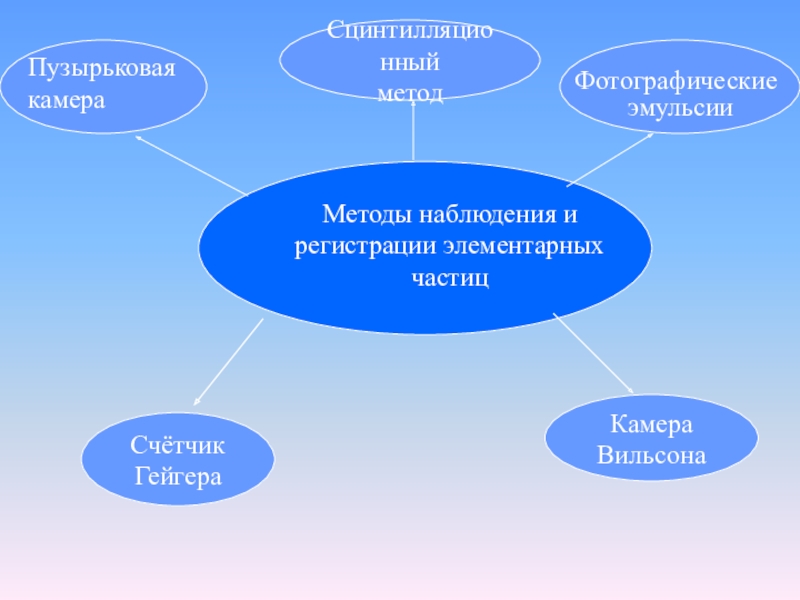

Методы наблюдения и регистрации элементарных частиц
Счётчик Гейгера
Камера Вильсона


Пузырьковая камера

Фотографические
эмульсии
Сцинтилляционный
метод

Методы наблюдения и регистрации элементарных частицСчётчик ГейгераКамера Вильсона Пузырьковая камераФотографическиеэмульсииСцинтилляционныйметод

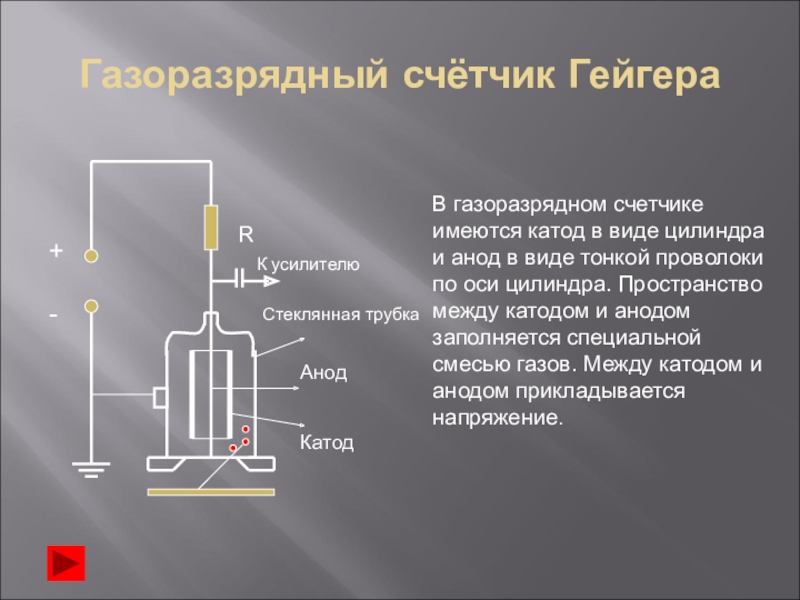

Слайд 5Газоразрядный счётчик Гейгера











+
-
R

К усилителю
Стеклянная трубка
Анод
Катод



В газоразрядном счетчике имеются катод в виде

цилиндра и анод в виде тонкой проволоки по оси цилиндра. Пространство между катодом и анодом заполняется специальной смесью газов. Между катодом и анодом прикладывается напряжение.

Газоразрядный счётчик Гейгера+-RК усилителюСтеклянная трубкаАнодКатодВ газоразрядном счетчике имеются катод в виде цилиндра и анод в виде тонкой

Слайд 6Применение счётчика
Счётчик Гейгера применяется в основном для регистрации фотонов и y-

квантов.
Счётчик регистрирует почти все падающие в него электроны.
Регистрация сложных частиц затруднена.


Применение счётчикаСчётчик Гейгера применяется в основном для регистрации фотонов и y- квантов.Счётчик регистрирует почти все падающие в

Слайд 7Вильсон Чарлз Томсон Рис
Вильсон- английский физик, член Лондонского королевского общества. Изобрёл

в 1912 г прибор для наблюдения и фотографирования следов заряжённых частиц, впоследствии названную камерой Вильсона (Нобелевская премия, 1927).


Вильсон Чарлз Томсон РисВильсон- английский физик, член Лондонского королевского общества. Изобрёл в 1912 г прибор для наблюдения

Слайд 8Камера Вильсона
Камеру Вильсона можно назвать “окном” в микромир. Она представляет собой

герметически закрытый сосуд, заполненный парами воды или спиртами близкими к насыщению.







Стеклянная
пластина

поршень

вентиль


Камера ВильсонаКамеру Вильсона можно назвать “окном” в микромир. Она представляет собой герметически закрытый сосуд, заполненный парами воды

Слайд 9Если частицы проникают в камеру, то на её пути возникают капельки
воды.

Эти капельки образуют видимый след пролетевшей частицы- трек. По длине трека можно определить энергию частицы, а по числу капелек на единицу длины оценивается её скорость. Трек имеет кривизну.


Если частицы проникают в камеру, то на её пути возникают капелькиводы. Эти капельки образуют видимый след пролетевшей

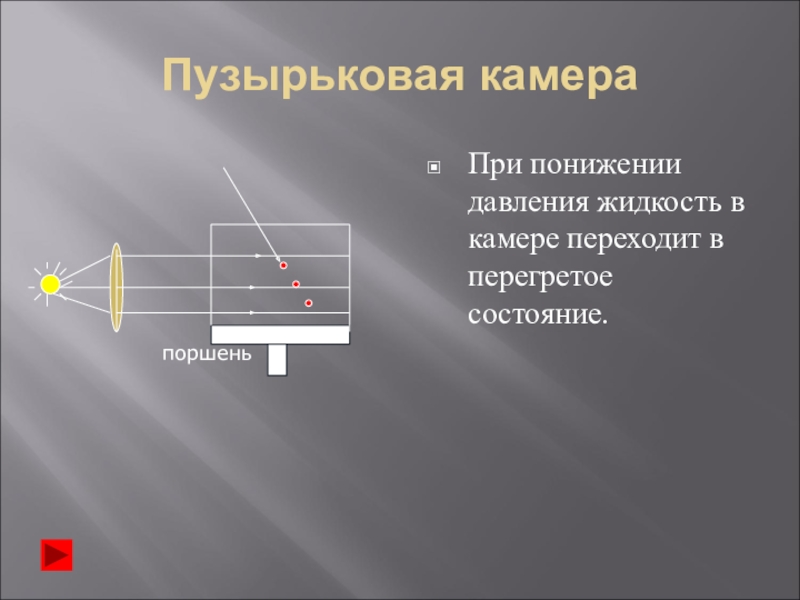

Слайд 10Пузырьковая камера
При понижении давления жидкость в камере переходит в перегретое состояние.











поршень

Пузырьковая камераПри понижении давления жидкость в камере переходит в перегретое состояние. поршень

Слайд 11Траектории заряжённых частиц
Пролёт частицы вызывает образование цепочки капель, которые можно сфотографировать.




Траектории заряжённых частицПролёт частицы вызывает образование цепочки капель, которые можно сфотографировать.

Слайд 12Заряжённые частицы создают скрытые изображения следа движения.
По длине и толщине трека

можно оценить энергию и массу частицы.

Фотоэмульсия имеет
большую плотность,
поэтому треки
получаются
короткими.


Заряжённые частицы создают скрытые изображения следа движения.По длине и толщине трека можно оценить энергию и массу частицы.Фотоэмульсия

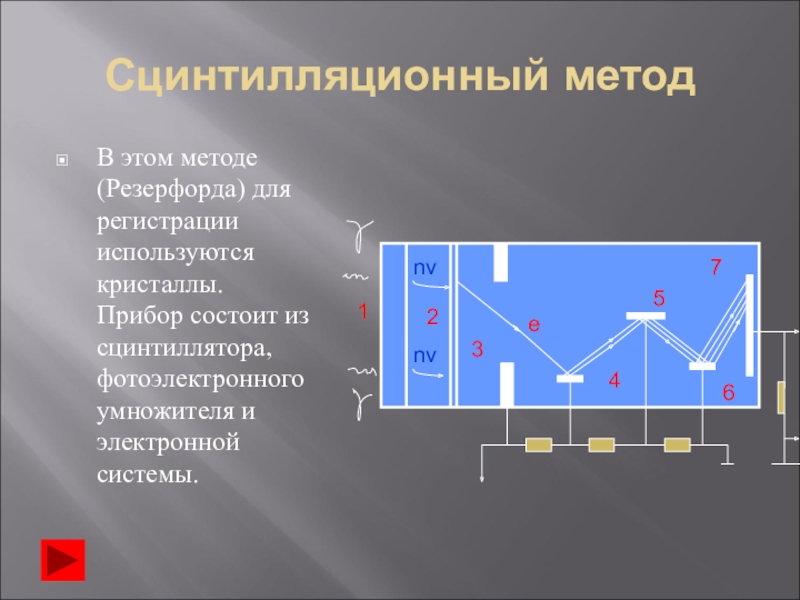

Слайд 13Сцинтилляционный метод
В этом методе (Резерфорда) для регистрации используются кристаллы. Прибор состоит

из сцинтиллятора, фотоэлектронного умножителя и электронной системы.






1











nv



nv

2

3

e

4

5

6


7


Сцинтилляционный методВ этом методе (Резерфорда) для регистрации используются кристаллы. Прибор состоит из сцинтиллятора, фотоэлектронного умножителя и электронной

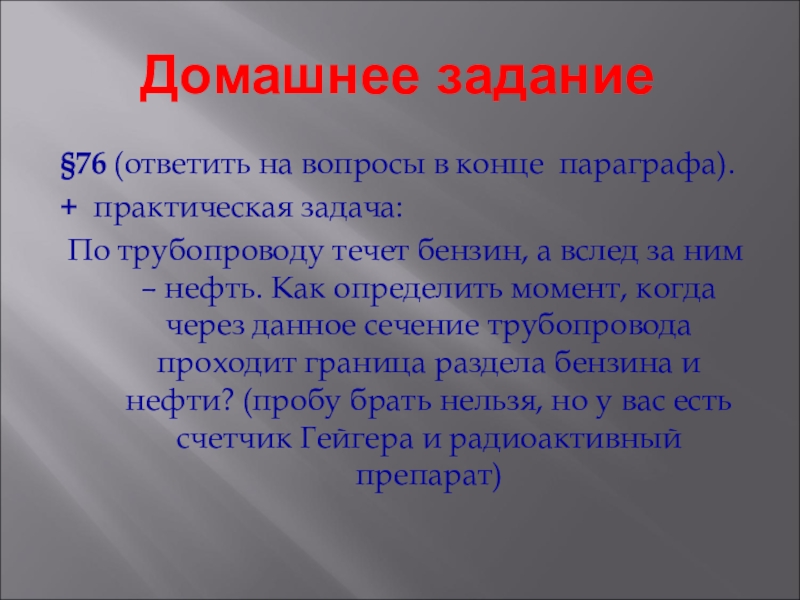

Слайд 14 Домашнее задание
§76 (ответить на вопросы в конце параграфа).
+ практическая задача:
По

трубопроводу течет бензин, а вслед за ним – нефть. Как определить момент, когда через данное сечение трубопровода проходит граница раздела бензина и нефти? (пробу брать нельзя, но у вас есть счетчик Гейгера и радиоактивный препарат)
Домашнее задание  §76 (ответить на вопросы в конце параграфа).+ практическая задача:По трубопроводу течет бензин, а
