Математикалық және серіппелі маятник тербелісі

Слайд 1Сыныбы: 9 сынып

Сыныбы: 9 сынып

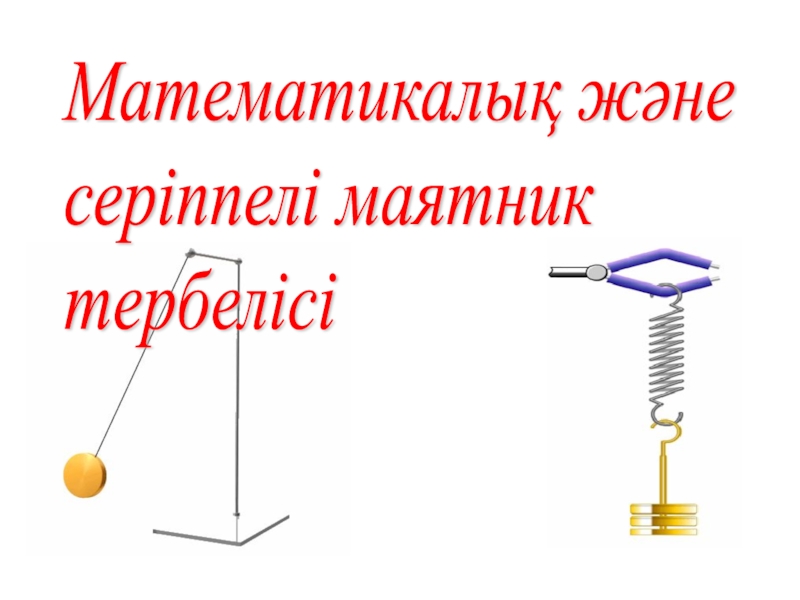

Слайд 2Математикалық және серіппелі маятник тербелісі

Математикалық және  серіппелі маятник  тербелісі

Слайд 3Пәні: Физика

Пәні: Физика

Слайд 4
Маятниктердің түрлерімен таныстырып, олардың периодын, жиілігін анықтауды үйрету.
Мақсат:

Маятниктердің түрлерімен таныстырып, олардың периодын, жиілігін анықтауды үйрету.Мақсат:

Слайд 51. Білімділік: Оқушыларды модельдер арқылы математикалық және серіппелі маятниктермен таныстырып, периодының

формуласын қорытып шығару арқылы оқушылардың коммуникативтік құзыреттілігін дамыту;

2. Дамытушылық: Математикалық және серіппелі маятниктердің тербелістерін компьютерлік модельден бақылау арқылы оқушылардың ақпараттық құзыреттілігін дамыту;

3. Тәрбиелік: Оқушыларды нақты қоршаған орта құбылыстарын танып білуге тәрбиелеу.

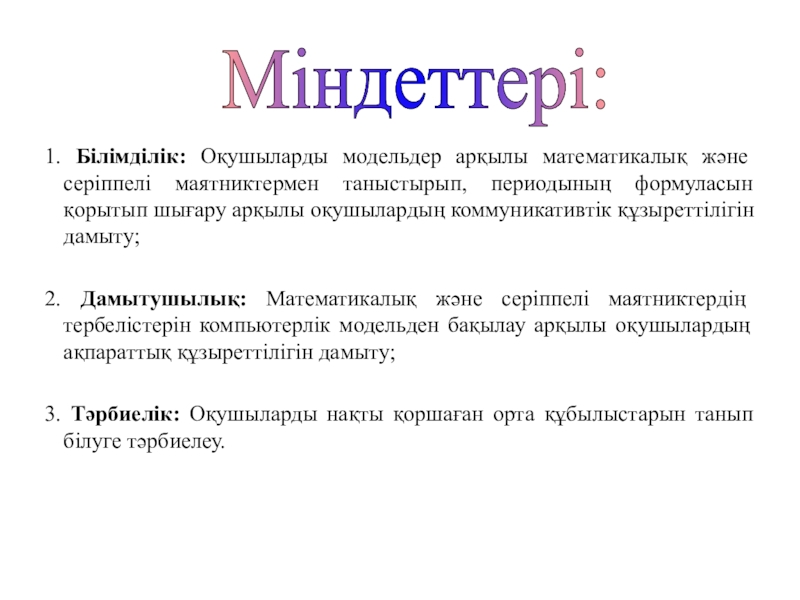

Міндеттері:

1. Білімділік: Оқушыларды модельдер арқылы математикалық және серіппелі маятниктермен таныстырып, периодының формуласын қорытып шығару арқылы оқушылардың коммуникативтік

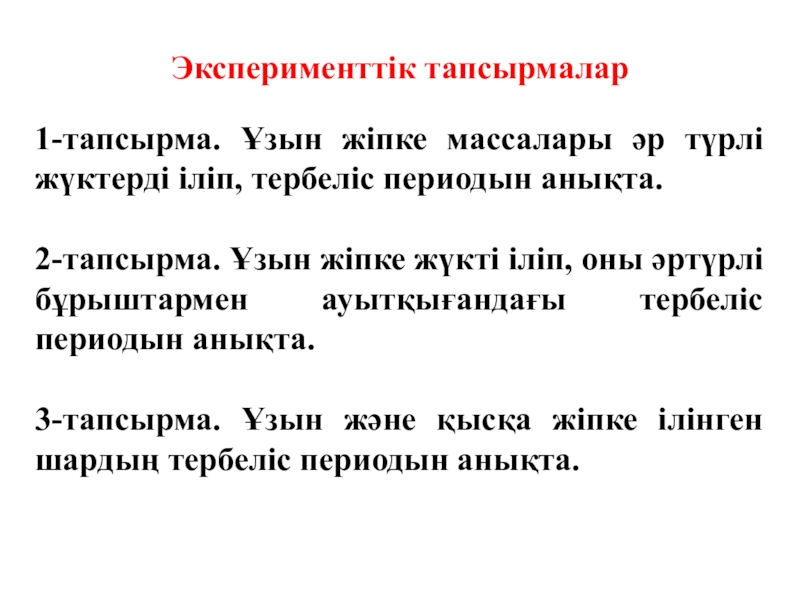

Слайд 6Эксперименттік тапсырмалар
1-тапсырма. Ұзын жіпке массалары әр түрлі жүктерді іліп, тербеліс периодын

анықта.

2-тапсырма. Ұзын жіпке жүкті іліп, оны әртүрлі бұрыштармен ауытқығандағы тербеліс периодын анықта.

3-тапсырма. Ұзын және қысқа жіпке ілінген шардың тербеліс периодын анықта.

Эксперименттік тапсырмалар1-тапсырма. Ұзын жіпке массалары әр түрлі жүктерді іліп, тербеліс периодын анықта.2-тапсырма. Ұзын жіпке жүкті іліп, оны

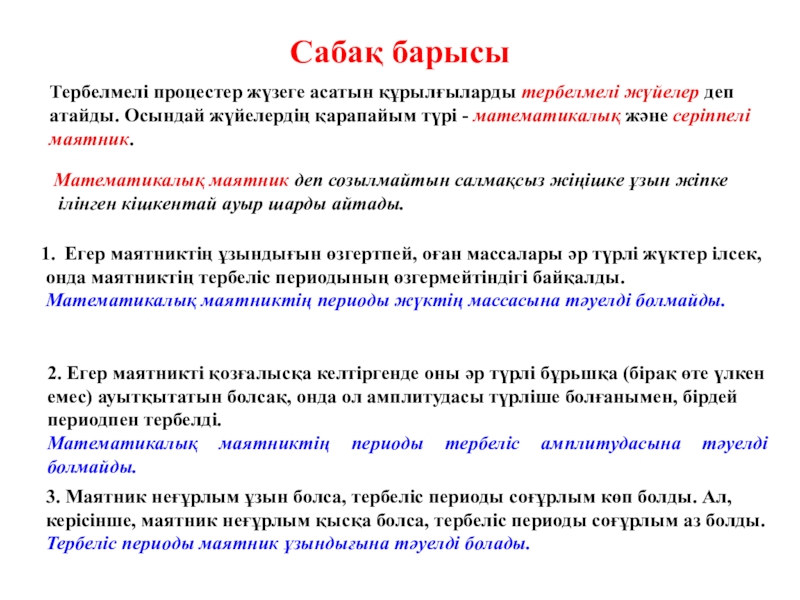

Слайд 7Сабақ барысы

Сабақ барысы

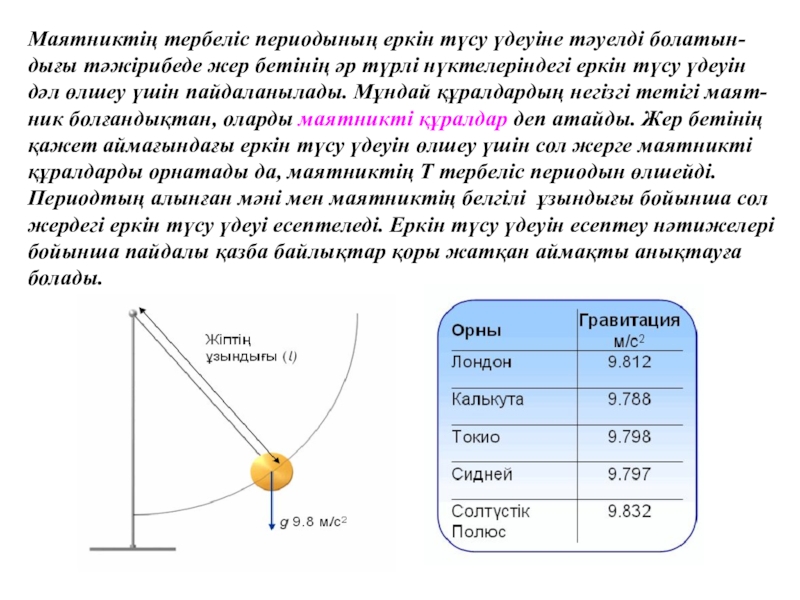

Слайд 8Маятниктің тербеліс периодының еркін түсу үдеуіне тәуелді болатын-
дығы тәжірибеде жер бетінің

әр түрлі нүктелеріндегі еркін түсу үдеуін
дәл өлшеу үшін пайдаланылады. Мұндай құралдардың негізгі тетігі маят-
ник болғандықтан, оларды маятникті құралдар деп атайды. Жер бетінің
қажет аймағындағы еркін түсу үдеуін өлшеу үшін сол жерге маятникті
құралдарды орнатады да, маятниктің Т тербеліс периодын өлшейді.
Периодтың алынған мәні мен маятниктің белгілі ұзындығы бойынша сол
жердегі еркін түсу үдеуі есептеледі. Еркін түсу үдеуін есептеу нәтижелері
бойынша пайдалы қазба байлықтар қоры жатқан аймақты анықтауға
болады.
Маятниктің тербеліс периодының еркін түсу үдеуіне тәуелді болатын-дығы тәжірибеде жер бетінің әр түрлі нүктелеріндегі еркін түсу үдеуін

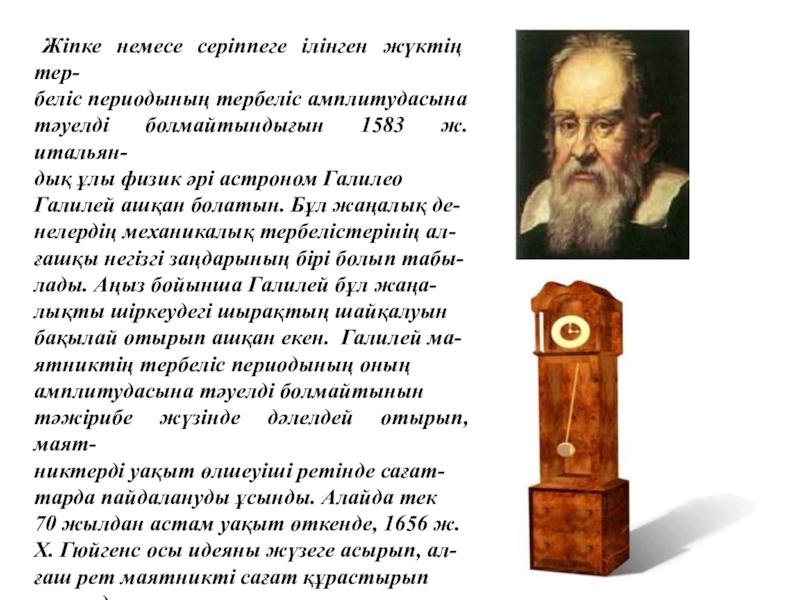

Слайд 9 Жіпке немесе серіппеге ілінген жүктің тер-
беліс периодының тербеліс амплитудасына
тәуелді

болмайтындығын 1583 ж. итальян-
дық ұлы физик әрі астроном Галилео
Галилей ашқан болатын. Бұл жаңалық де-
нелердің механикалық тербелістерінің ал-
ғашқы негізгі заңдарының бірі болып табы-
лады. Аңыз бойынша Галилей бұл жаңа-
лықты шіркеудегі шырақтың шайқалуын
бақылай отырып ашқан екен. Галилей ма-
ятниктің тербеліс периодының оның
амплитудасына тәуелді болмайтынын
тәжірибе жүзінде дәлелдей отырып, маят-
никтерді уақыт өлшеуіші ретінде сағат-
тарда пайдалануды ұсынды. Алайда тек
70 жылдан астам уақыт өткенде, 1656 ж.
X. Гюйгенс осы идеяны жүзеге асырып, ал-
ғаш рет маятникті сағат құрастырып
шығарды.
Жіпке немесе серіппеге ілінген жүктің тер-беліс периодының тербеліс амплитудасына тәуелді болмайтындығын 1583 ж. итальян-дық ұлы физик

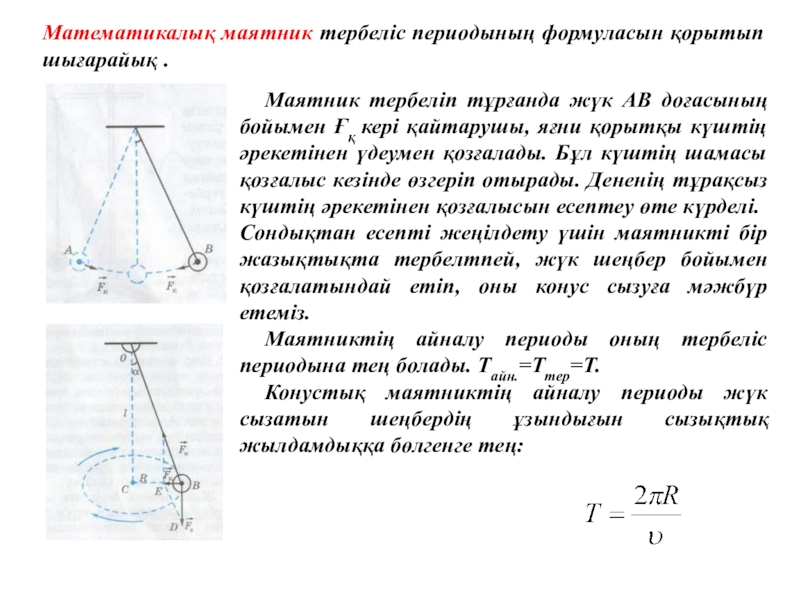

Слайд 10Математикалық маятник тербеліс периодының формуласын қорытып шығарайық .
Маятник тербеліп тұрғанда

жүк АВ доғасының бойымен Ғқ кері қайтарушы, яғни қорытқы күштің әрекетінен үдеумен қозғалады. Бұл күштің шамасы қозғалыс кезінде өзгеріп отырады. Дененің тұрақсыз күштің әрекетінен қозғалысын есептеу өте күрделі.
Сондықтан есепті жеңілдету үшін маятникті бір жазықтықта тербелтпей, жүк шеңбер бойымен қозғалатындай етіп, оны конус сызуға мәжбүр етеміз.
Маятниктің айналу периоды оның тербеліс периодына тең болады. Тайн.=Ттер=Т.
Конустық маятниктің айналу периоды жүк сызатын шеңбердің ұзындығын сызықтық жылдамдыққа бөлгенге тең:




Математикалық маятник тербеліс периодының формуласын қорытып шығарайық . 	Маятник тербеліп тұрғанда жүк АВ доғасының бойымен Ғқ кері

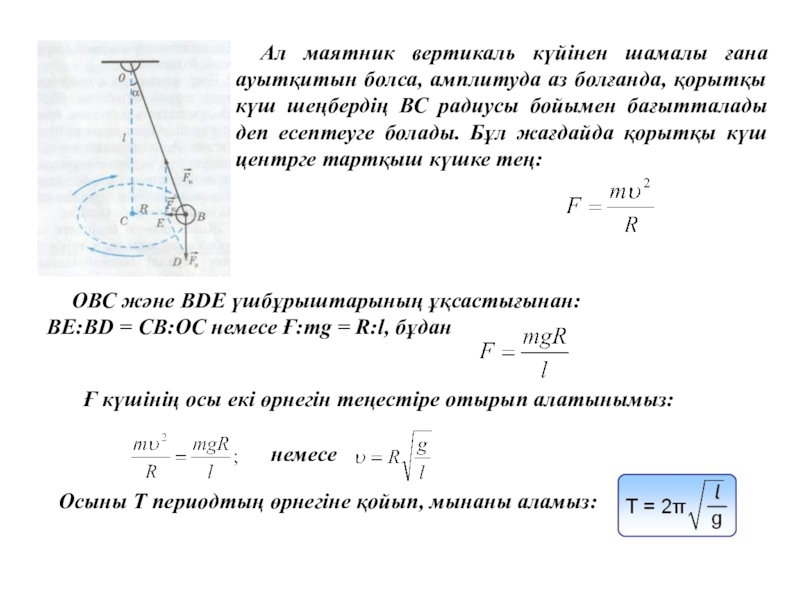

Слайд 11 Ал маятник вертикаль күйінен шамалы ғана ауытқитын болса, амплитуда аз болғанда,

қорытқы күш шеңбердің ВС радиусы бойымен бағытталады деп есептеуге болады. Бұл жағдайда қорытқы күш центрге тартқыш күшке тең:

ОВС және ВDE үшбұрыштарының ұқсастығынан:
ВЕ:ВD = СВ:ОС немесе Ғ:mg = R:l, бұдан

Ғ күшінің осы екі өрнегін теңестіре отырып алатынымыз:

немесе

Осыны Т периодтың өрнегіне қойып, мынаны аламыз:

Ал маятник вертикаль күйінен шамалы ғана ауытқитын болса, амплитуда аз болғанда, қорытқы күш шеңбердің ВС радиусы бойымен

Слайд 12Математикалық маятниктің жібінің ұзындығы мына өрнек арқылы
есептеледі:
болғандықтан, математикалық маятниктің жиілігін

мына
өрнек арқылы шығара аламыз:
Математикалық маятниктің жібінің ұзындығы мына өрнек арқылы есептеледі:болғандықтан, математикалық маятниктің жиілігін мына өрнек арқылы шығара аламыз:

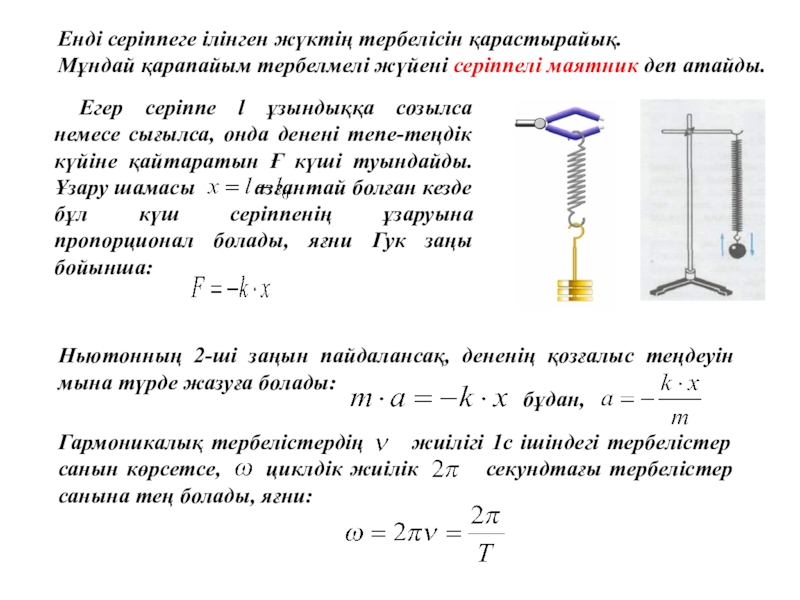

Слайд 13Енді серіппеге ілінген жүктің тербелісін қарастырайық.
Мұндай қарапайым тербелмелі жүйені серіппелі

маятник деп атайды.

Егер серіппе l ұзындыққа созылса немесе сығылса, онда денені тепе-теңдік күйіне қайтаратын Ғ күші туындайды. Ұзару шамасы азғантай болған кезде бұл күш серіппенің ұзаруына пропорционал болады, яғни Гук заңы бойынша:

Ньютонның 2-ші заңын пайдалансақ, дененің қозғалыс теңдеуін мына түрде жазуға болады:

бұдан,

Гармоникалық тербелістердің жиілігі 1с ішіндегі тербелістер санын көрсетсе, циклдік жиілік секундтағы тербелістер санына тең болады, яғни:

Енді серіппеге ілінген жүктің тербелісін қарастырайық. Мұндай қарапайым тербелмелі жүйені серіппелі маятник деп атайды.	Егер серіппе l ұзындыққа

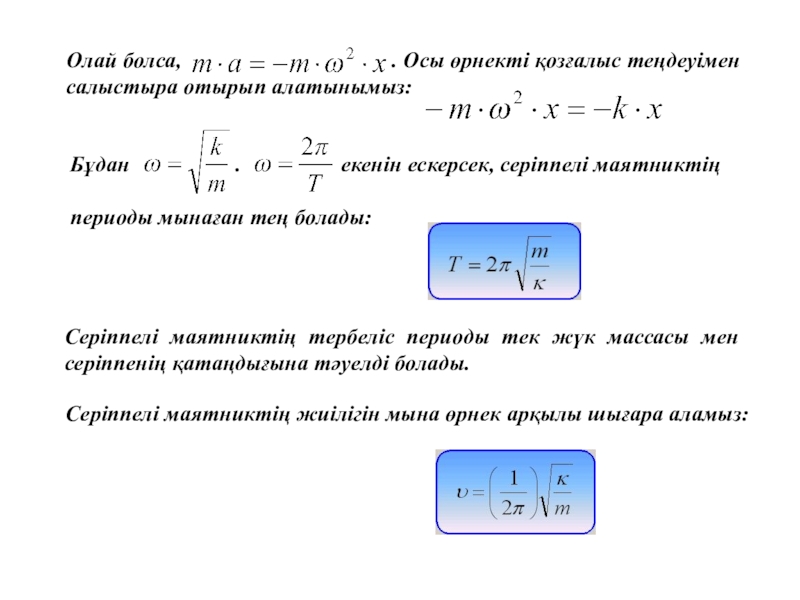

Слайд 14Олай болса,

. Осы өрнекті қозғалыс теңдеуімен салыстыра отырып алатынымыз:

Бұдан . екенін ескерсек, серіппелі маятниктің

периоды мынаған тең болады:

Серіппелі маятниктің тербеліс периоды тек жүк массасы мен серіппенің қатаңдығына тәуелді болады.

Серіппелі маятниктің жиілігін мына өрнек арқылы шығара аламыз:

Олай болса,

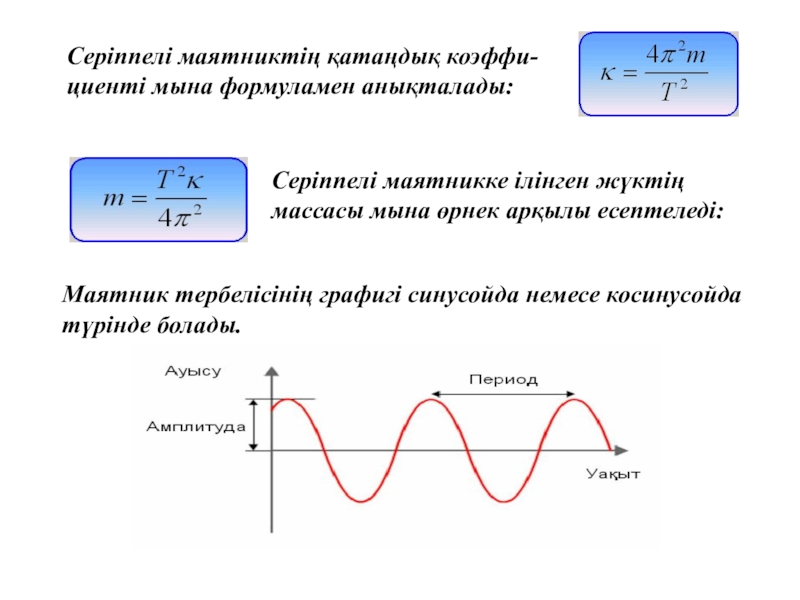

Слайд 15Маятник тербелісінің графигі синусойда немесе косинусойда
түрінде болады.
Серіппелі маятниктің қатаңдық коэффи-
циенті

мына формуламен анықталады:

Серіппелі маятникке ілінген жүктің
массасы мына өрнек арқылы есептеледі:

Маятник тербелісінің графигі синусойда немесе косинусойда түрінде болады.Серіппелі маятниктің қатаңдық коэффи-циенті мына формуламен анықталады:Серіппелі маятникке ілінген жүктің

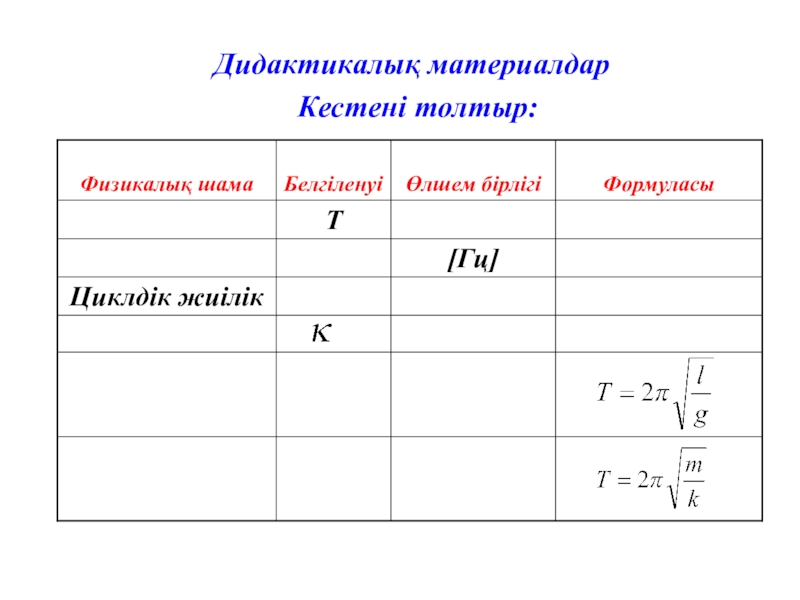

Слайд 16Кестені толтыр:
Дидактикалық материалдар

Кестені толтыр:Дидактикалық материалдар

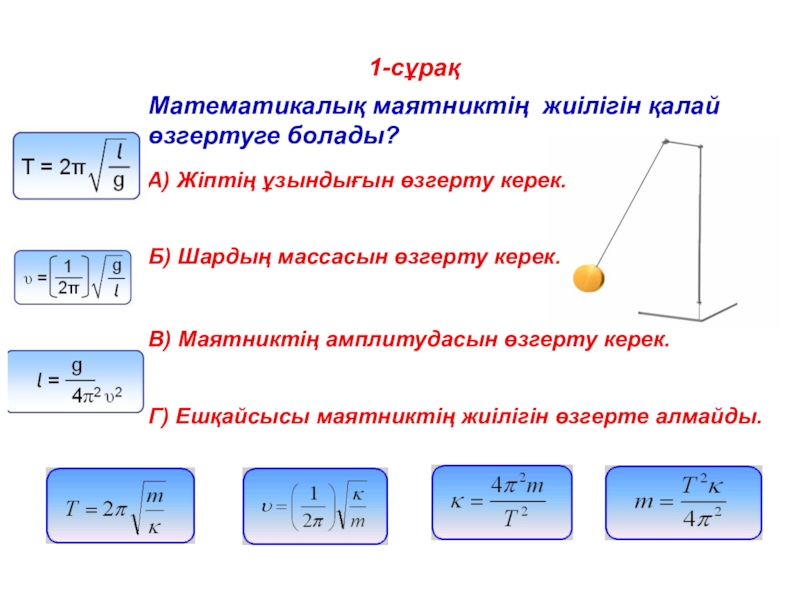

Слайд 171-сұрақ
Математикалық маятниктің жиілігін қалай
өзгертуге болады?
A) Жіптің ұзындығын өзгерту керек.
Б) Шардың

массасын өзгерту керек.

В) Маятниктің амплитудасын өзгерту керек.

Г) Ешқайсысы маятниктің жиілігін өзгерте алмайды.

1-сұрақМатематикалық маятниктің жиілігін қалай өзгертуге болады?A) Жіптің ұзындығын өзгерту керек.Б) Шардың массасын өзгерту керек.В) Маятниктің амплитудасын өзгерту

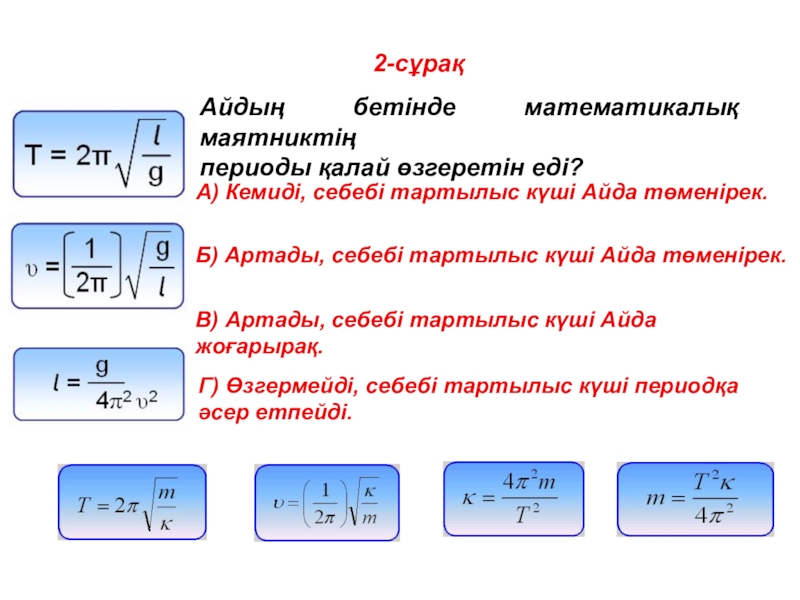

Слайд 182-сұрақ
Айдың бетінде математикалық маятниктің
периоды қалай өзгеретін еді?
A) Кемиді, себебі тартылыс

күші Айда төменірек.

Б) Артады, себебі тартылыс күші Айда төменірек.

В) Артады, себебі тартылыс күші Айда жоғарырақ.

Г) Өзгермейді, себебі тартылыс күші периодқа
әсер етпейді.

2-сұрақАйдың бетінде математикалық маятниктің периоды қалай өзгеретін еді?A) Кемиді, себебі тартылыс күші Айда төменірек.Б) Артады, себебі тартылыс

Слайд 193-сұрақ
Математикалық маятник жібінің ұзындығы
арттырса, не болады?
A) Маятниктің периоды да, жиілігі

де артады.

Б) Маятниктің периоды да, жиілігі де азаяды.

В) Маятниктің периоды артады, ал жиілігі азаяды.

Г) Маятниктің периоды азаяды, ал жиілігі артады.

3-сұрақМатематикалық маятник жібінің ұзындығы арттырса, не болады?A) Маятниктің периоды да, жиілігі де артады.Б) Маятниктің периоды да, жиілігі

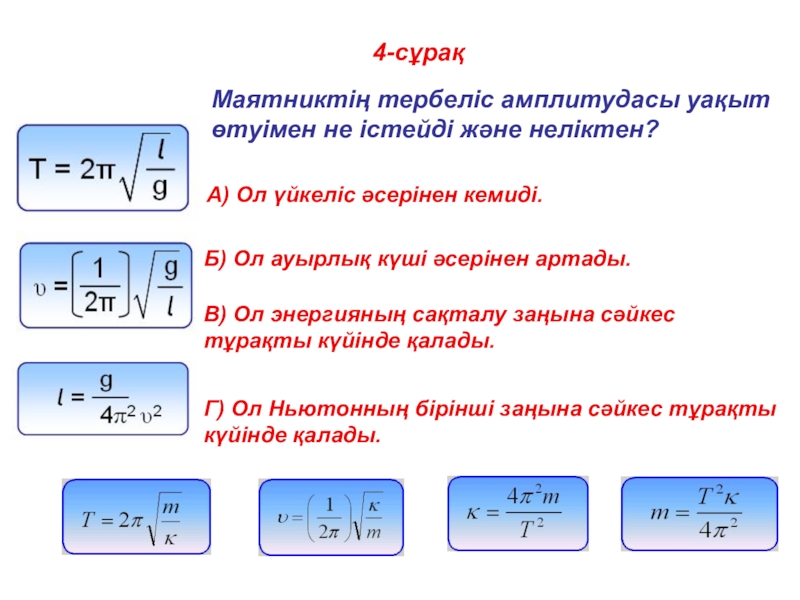

Слайд 204-сұрақ
Маятниктің тербеліс амплитудасы уақыт
өтуімен не істейді және неліктен?
A) Ол

үйкеліс әсерінен кемиді.

Б) Ол ауырлық күші әсерінен артады.

В) Ол энергияның сақталу заңына сәйкес
тұрақты күйінде қалады.

Г) Ол Ньютонның бірінші заңына сәйкес тұрақты
күйінде қалады.

4-сұрақМаятниктің тербеліс амплитудасы уақыт өтуімен не істейді және неліктен? A) Ол үйкеліс әсерінен кемиді.Б) Ол ауырлық күші

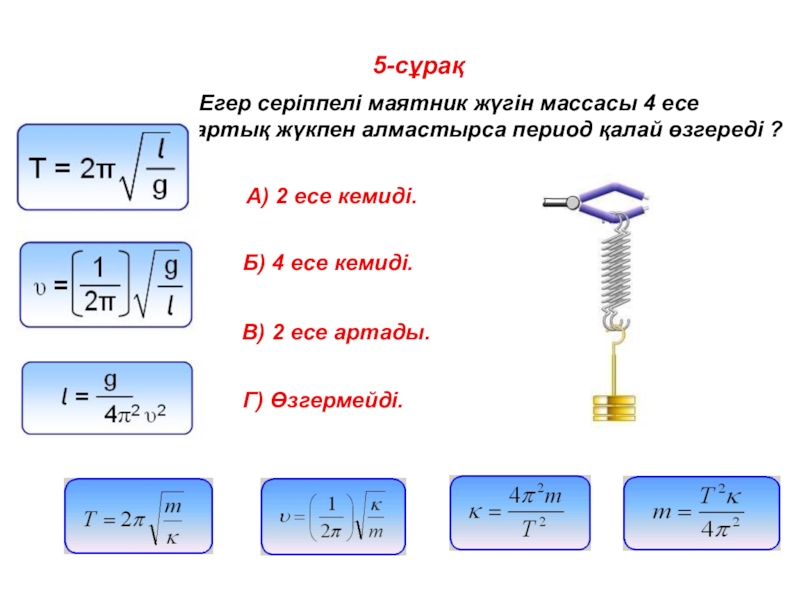

Слайд 215-сұрақ
Егер серіппелі маятник жүгін массасы 4 есе
артық жүкпен алмастырса

период қалай өзгереді ?

A) 2 есе кемиді.

Б) 4 есе кемиді.

В) 2 есе артады.

Г) Өзгермейді.

5-сұрақ Егер серіппелі маятник жүгін массасы 4 есе артық жүкпен алмастырса период қалай өзгереді ?A) 2 есе

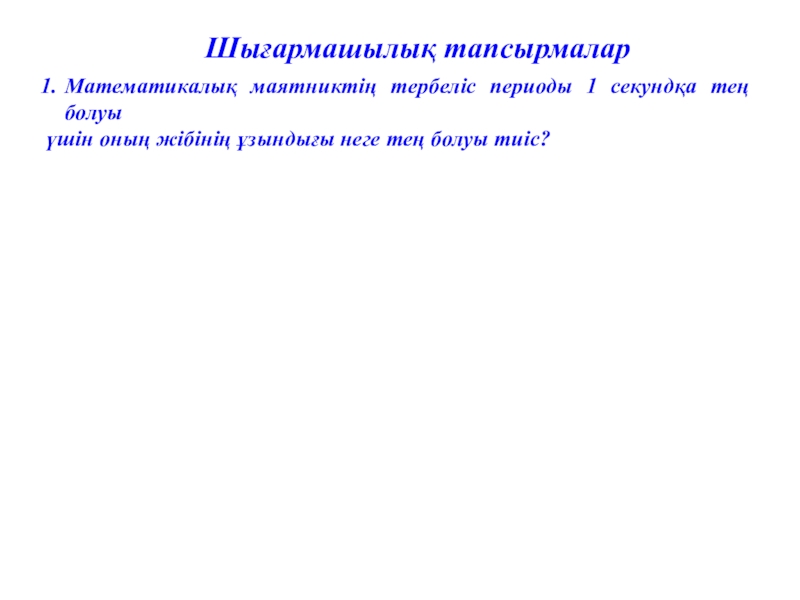

Слайд 22Математикалық маятниктің тербеліс периоды 1 секундқа тең болуы
үшін оның жібінің

ұзындығы неге тең болуы тиіс?

Шығармашылық тапсырмалар

Математикалық маятниктің тербеліс периоды 1 секундқа тең болуы үшін оның жібінің ұзындығы неге тең болуы тиіс?Шығармашылық тапсырмалар

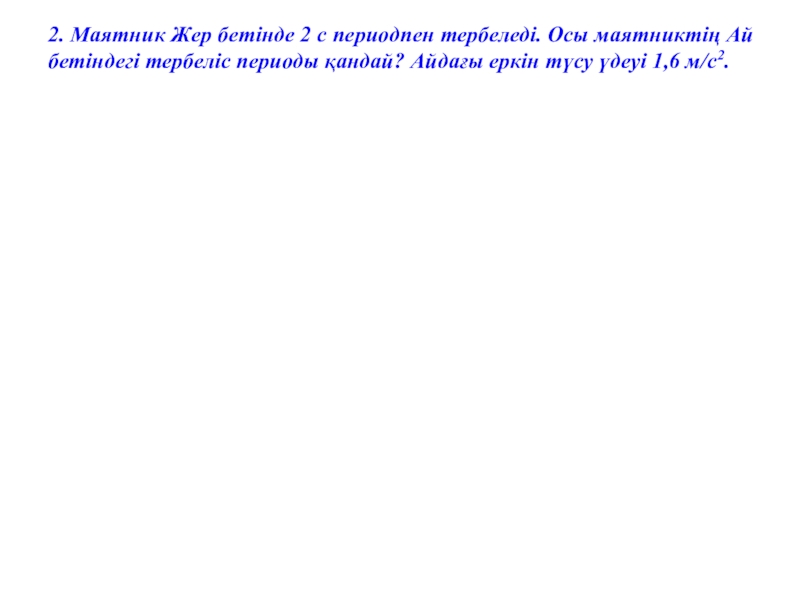

Слайд 232. Маятник Жер бетінде 2 с периодпен тербеледі. Осы маятниктің Ай


бетіндегі тербеліс периоды қандай? Айдағы еркін түсу үдеуі 1,6 м/с2.
2. Маятник Жер бетінде 2 с периодпен тербеледі. Осы маятниктің Ай бетіндегі тербеліс периоды қандай? Айдағы еркін

Слайд 243. Егер серіппеде ілулі тұрған жүктің массасы 100 г, ал серіппенің


қатаңдығы 40 Н/м болса, онда оның тербеліс жиілігі неге тең?
3. Егер серіппеде ілулі тұрған жүктің массасы 100 г, ал серіппенің қатаңдығы 40 Н/м болса, онда оның

Слайд 254. Егер серіппеге бекітілген массасы 30 г дене 1 минутта 300

тербеліс
жасайтын болса, осы серіппенің қатаңдық коэффициенті неге тең?
4. Егер серіппеге бекітілген массасы 30 г дене 1 минутта 300 тербеліс жасайтын болса, осы серіппенің қатаңдық

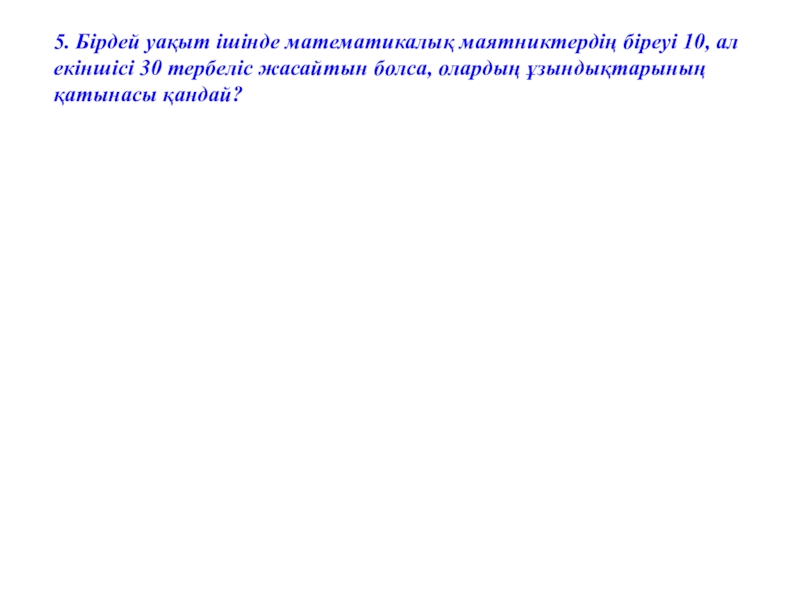

Слайд 265. Бірдей уақыт ішінде математикалық маятниктердің біреуі 10, ал
екіншісі 30

тербеліс жасайтын болса, олардың ұзындықтарының
қатынасы қандай?
5. Бірдей уақыт ішінде математикалық маятниктердің біреуі 10, ал екіншісі 30 тербеліс жасайтын болса, олардың ұзындықтарының қатынасы

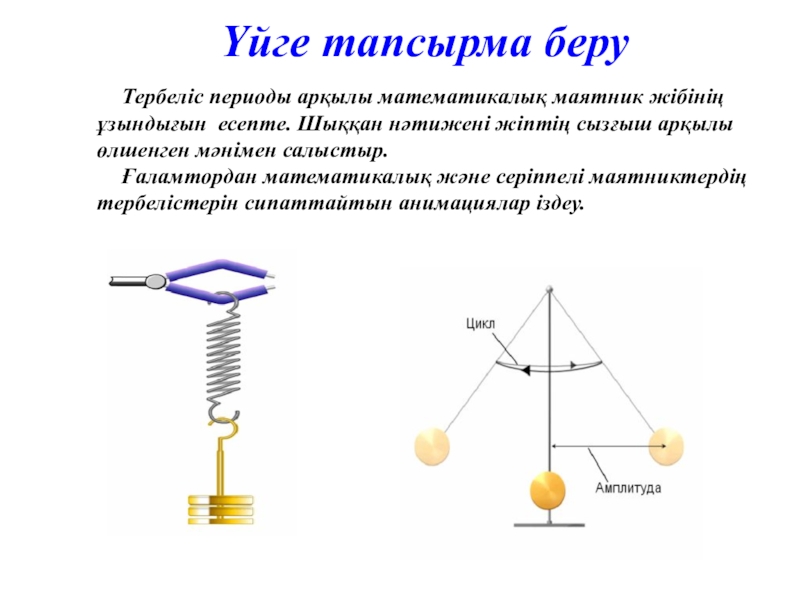

Слайд 27Үйге тапсырма беру

Тербеліс периоды арқылы математикалық маятник жібінің
ұзындығын есепте.

Шыққан нәтижені жіптің сызғыш арқылы
өлшенген мәнімен салыстыр.
Ғаламтордан математикалық және серіппелі маятниктердің
тербелістерін сипаттайтын анимациялар іздеу.

Үйге тапсырма беру 	Тербеліс периоды арқылы математикалық маятник жібінің ұзындығын есепте. Шыққан нәтижені жіптің сызғыш арқылы өлшенген
