Презентация, доклад на тему Лабораторная работа Изучение последовательного и параллельного соединений
Содержание
- 1. Лабораторная работа Изучение последовательного и параллельного соединений
- 2. Iобщ. = I1 + I2U=constRобщ.=R1+R2Uобщ. = U1 + U2I=constЦель: проверка законов соединения проводников:
- 3. Правила работы с амперметром и вольтметром
- 4. последовательно с нагрузкой.параллельно к нагрузке"плюс" измерительного прибора
- 5. Метод выполнения работы и его теоретическое обоснование

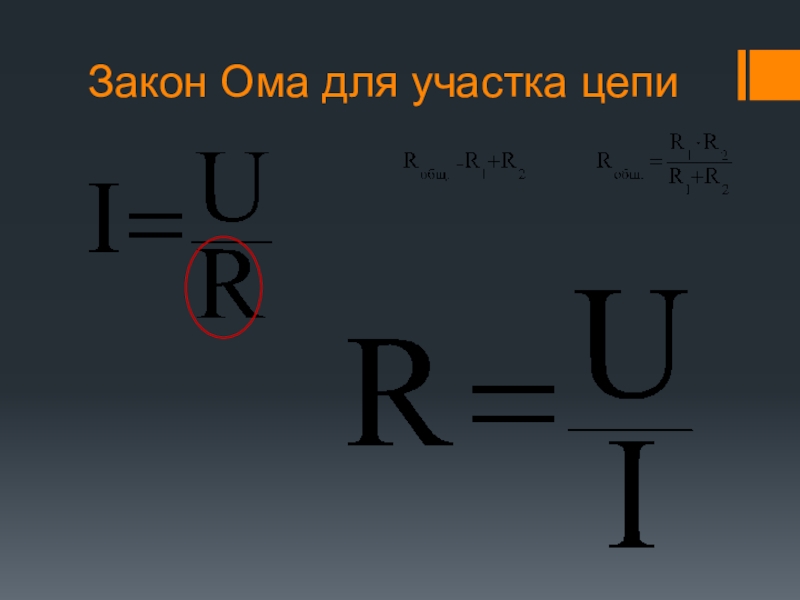

- 6. Закон Ома для участка цепи
- 7. Методы выполнения работы и их теоретическое обоснование
- 8. Схему включать только после проверки преподавателем!После проведения опытов приборы сдать преподавателю!

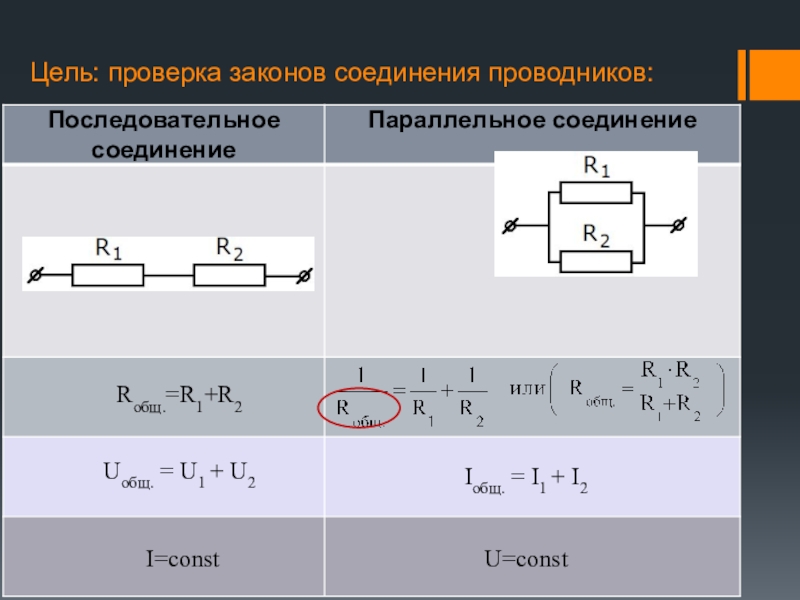

Iобщ. = I1 + I2U=constRобщ.=R1+R2Uобщ. = U1 + U2I=constЦель: проверка законов соединения проводников:
Слайд 2Iобщ. = I1 + I2
U=const
Rобщ.=R1+R2
Uобщ. = U1 + U2
I=const
Цель: проверка законов
соединения проводников:
Слайд 4последовательно с нагрузкой.
параллельно к нагрузке
"плюс" измерительного прибора подключается к "плюсу" источника
тока, а "минус" прибора - к "минусу" источника тока.
0,02 А
(если предел измерений 0,6 А)
0,1 В
(если предел измерений 3 В)
Δо= половине цены деления
0,01 А
0,05 В
2,5
2,5
Δи= класс точности * предел измерений/100
2,5*0,6 А/100=0,015 А
2,5*3 В/100=0,075 В

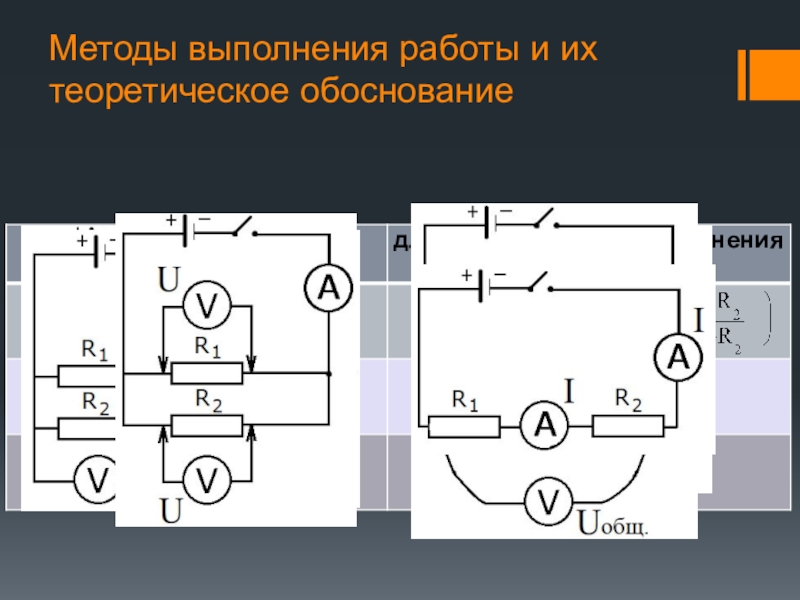

Слайд 7Методы выполнения работы и их теоретическое обоснование
Rобщ.=R1+R2
Uобщ. = U1 +
U2
Iобщ. = I1 + I2
I=const
U=const

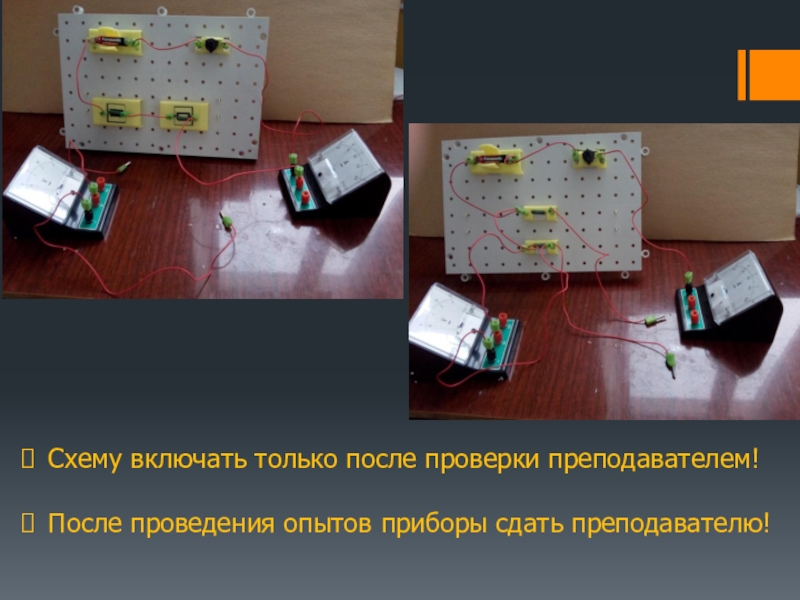

Слайд 8Схему включать только после проверки преподавателем!
После проведения опытов приборы сдать преподавателю!
