Презентация, доклад на тему Конспект и презентация по физике на тему

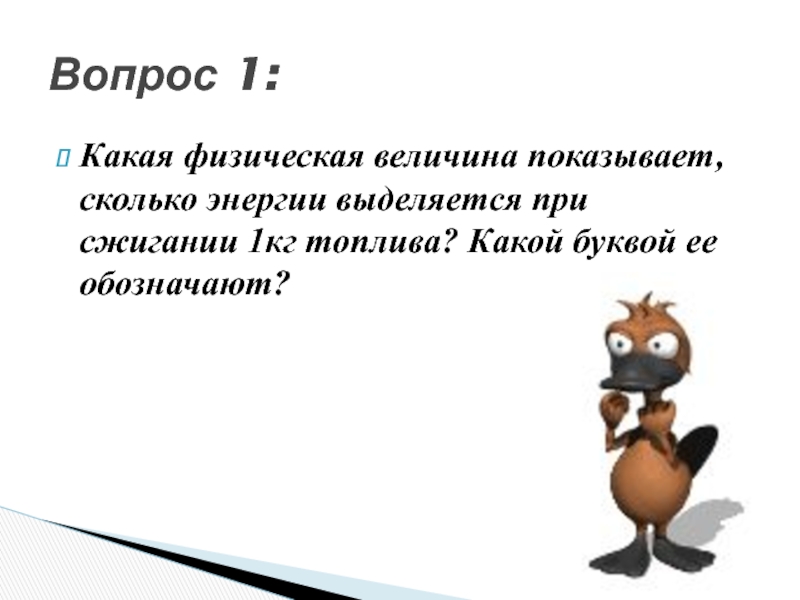

Какой буквой ее обозначают?

Вопрос 1:

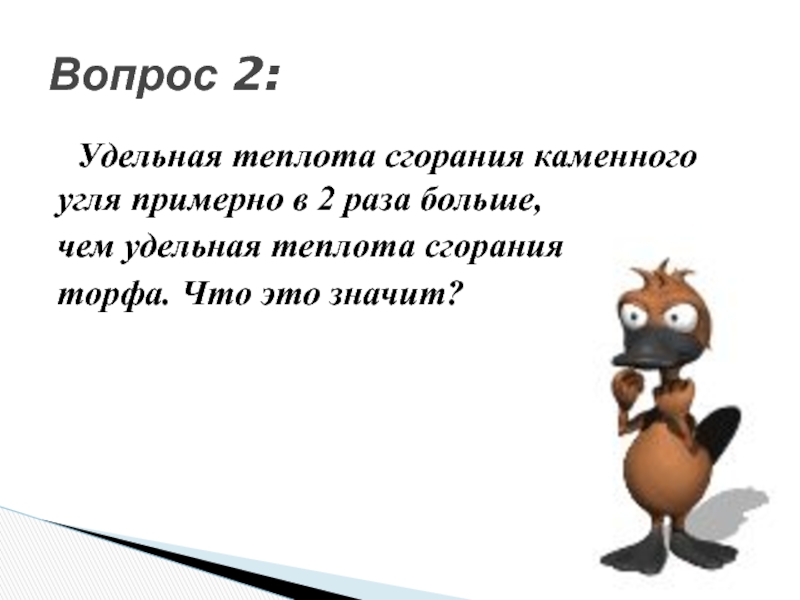

удельная теплота сгорания
торфа. Что это значит?

Вопрос 2:

потребуется в 2 раза большее количество теплоты.

q = 4,6*10 7Дж/кг

Вопрос 3:

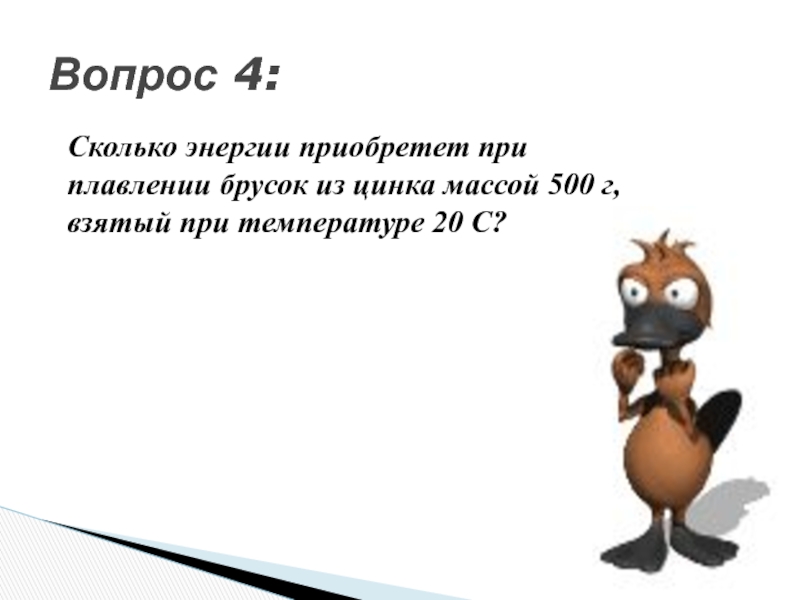

500 г, взятый при температуре 20 С?

пар при температуре 100 С?

Вопрос 5:

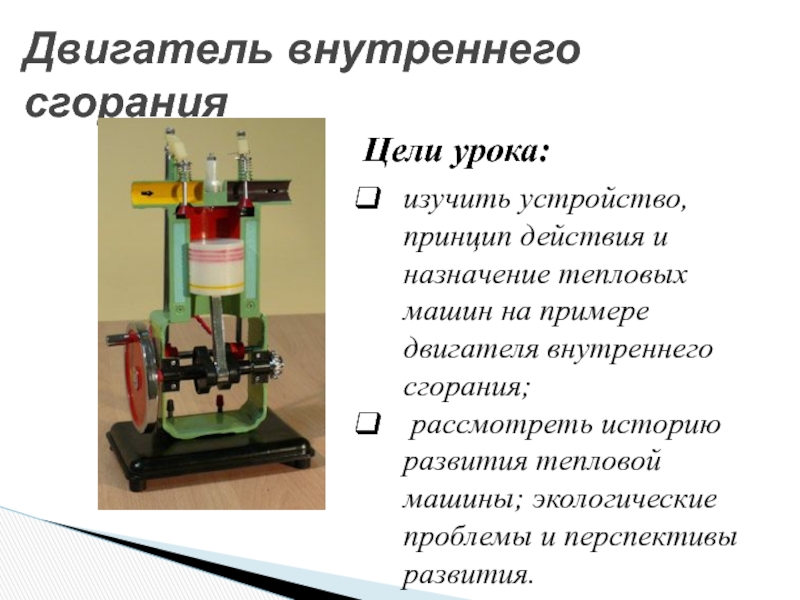

на примере двигателя внутреннего сгорания;
рассмотреть историю развития тепловой машины; экологические проблемы и перспективы развития.

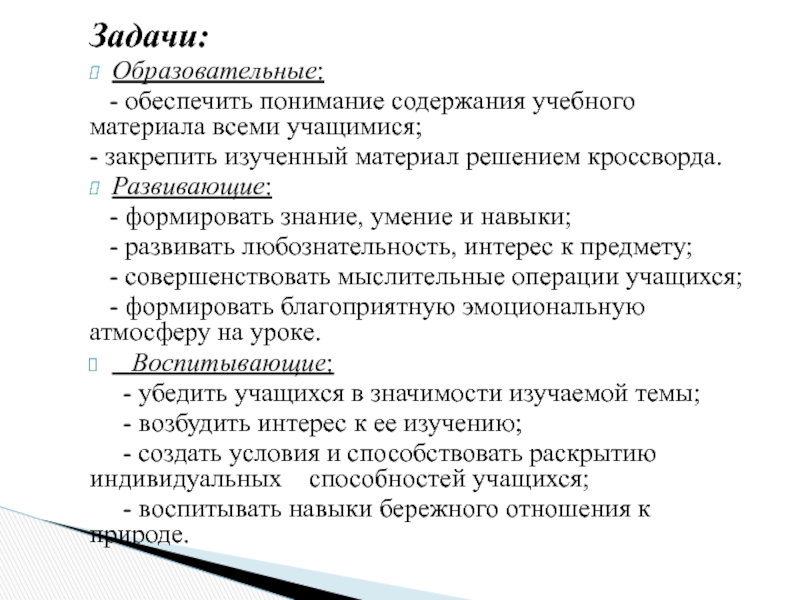

изученный материал решением кроссворда.
Развивающие:
- формировать знание, умение и навыки;
- развивать любознательность, интерес к предмету;
- совершенствовать мыслительные операции учащихся;
- формировать благоприятную эмоциональную атмосферу на уроке.
Воспитывающие:
- убедить учащихся в значимости изучаемой темы;
- возбудить интерес к ее изучению;
- создать условия и способствовать раскрытию индивидуальных способностей учащихся;
- воспитывать навыки бережного отношения к природе.


Она называется –
"пламя"».
В.Г.Бенедиктов.

нем сгорает прямо в цилиндре, внутри самого двигателя. Отсюда и происходит название этого двигателя.

В цилиндре такого двигателя периодически происходит сгорание горючей смеси, состоящей из паров бензина и воздуха. Температура газообразных продуктов сгорания достигает 1600 – 1800 0С.

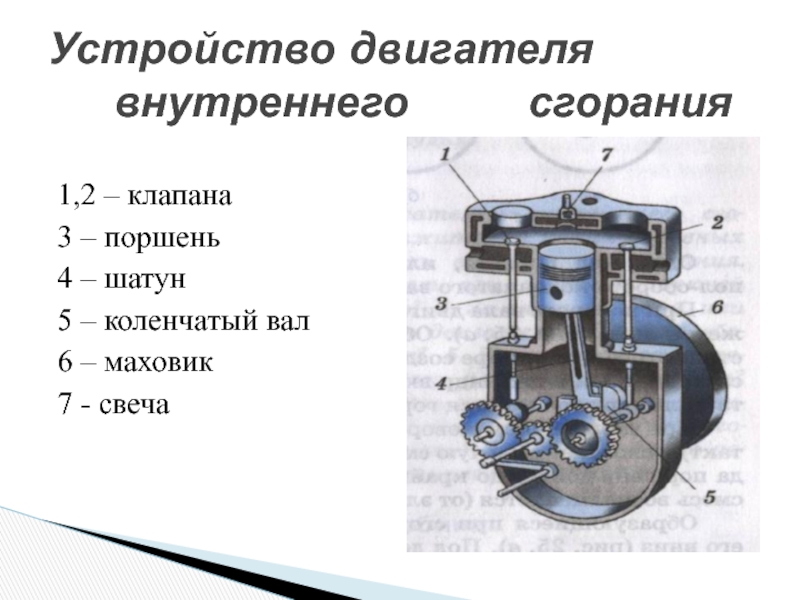

Двигатель внутреннего сгорания

шатун
5 – коленчатый вал
6 – маховик
7 - свеча

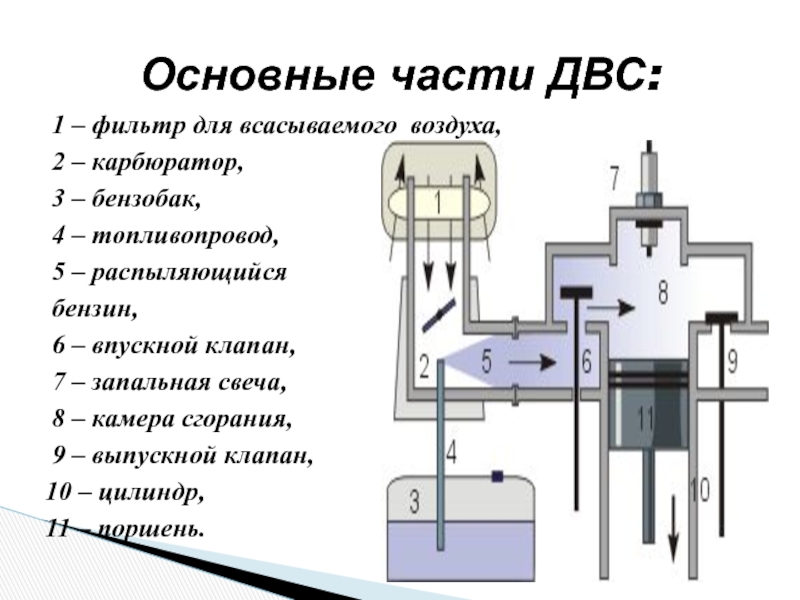

Устройство двигателя внутреннего сгорания

3 – бензобак,
4 – топливопровод,
5 – распыляющийся
бензин,
6 – впускной клапан,
7 – запальная свеча,
8 – камера сгорания,
9 – выпускной клапан,
10 – цилиндр,
11 – поршень.

Основные части ДВС:

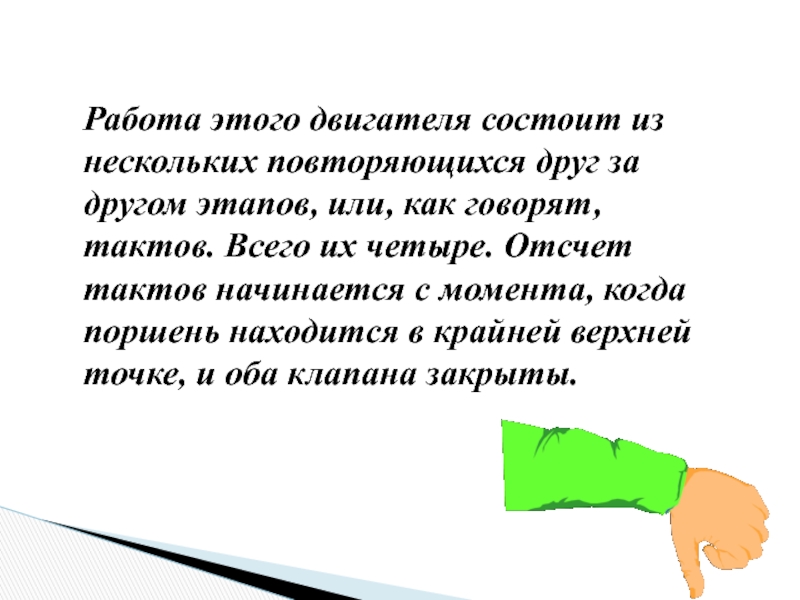

или, как говорят, тактов. Всего их четыре. Отсчет тактов начинается с момента, когда поршень находится в крайней верхней точке, и оба клапана закрыты.

клапан открывается, и опускающийся поршень засасывает бензино-воздушную смесь внутрь камеры сгорания. После этого впускной клапан закрывается.

Работа двигателя внутреннего сгорания.

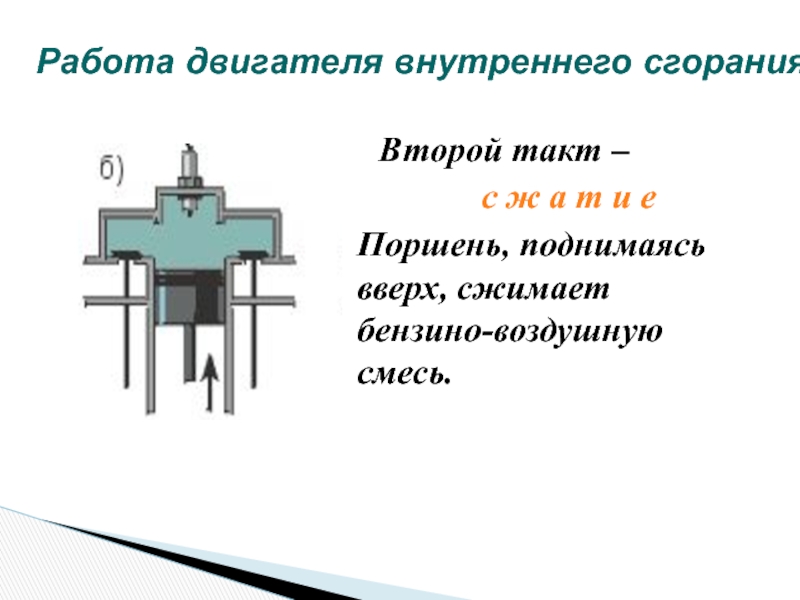

с ж а т и е
Поршень, поднимаясь вверх, сжимает бензино-воздушную смесь.

Работа двигателя внутреннего сгорания.

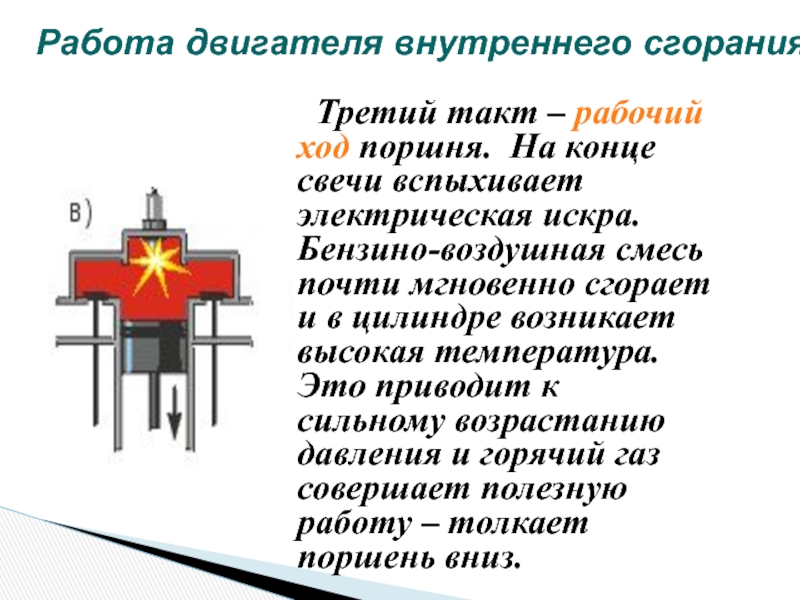

электрическая искра. Бензино-воздушная смесь почти мгновенно сгорает и в цилиндре возникает высокая температура. Это приводит к сильному возрастанию давления и горячий газ совершает полезную работу – толкает поршень вниз.

Работа двигателя внутреннего сгорания.

в ы п у с к
Выпускной клапан открывается, и поршень, двигаясь вверх, выталкивает газы из камеры сгорания в выхлопную трубу. Затем клапан закрывается.

Работа двигателя внутреннего сгорания.

патент (документ, подтверждающий изобретение) на двигатель, впоследствии названный его фамилией.

Дизельный двигатель.

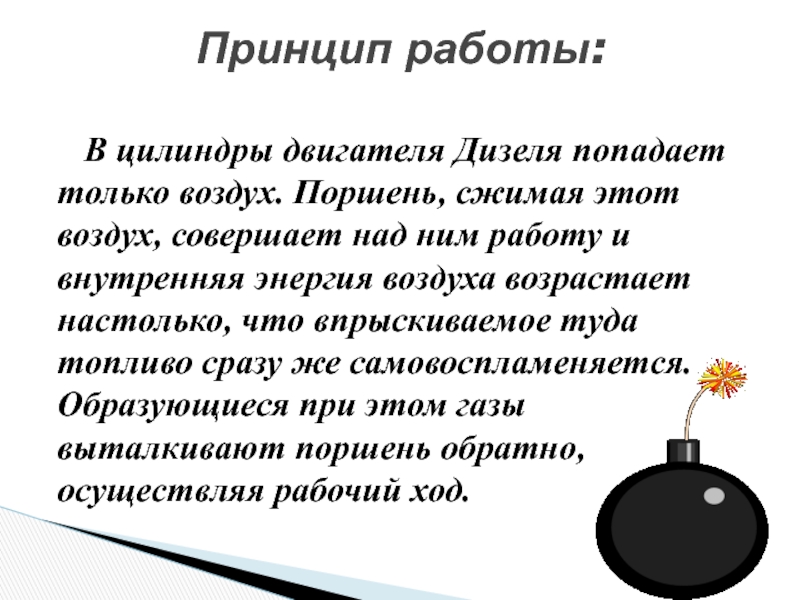

этот воздух, совершает над ним работу и внутренняя энергия воздуха возрастает настолько, что впрыскиваемое туда топливо сразу же самовоспламеняется. Образующиеся при этом газы выталкивают поршень обратно, осуществляя рабочий ход.

Принцип работы:

отработавших газов.

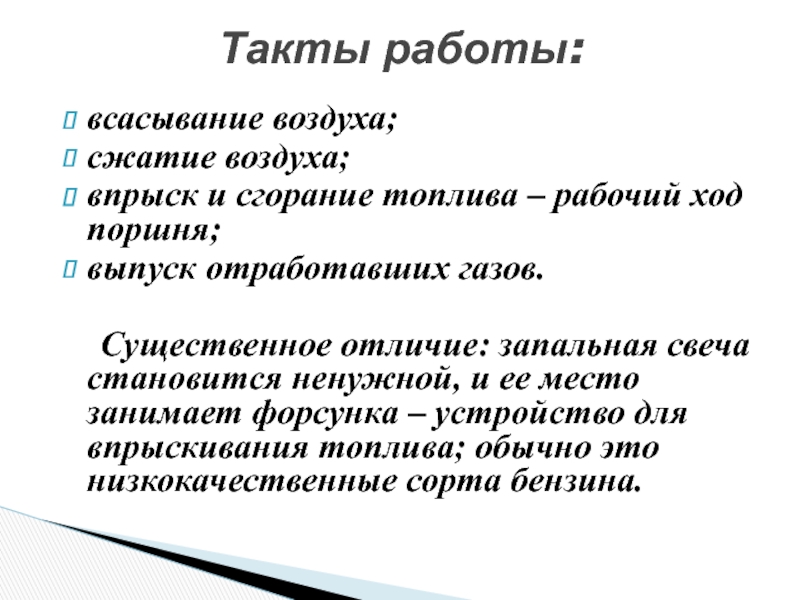

Существенное отличие: запальная свеча становится ненужной, и ее место занимает форсунка – устройство для впрыскивания топлива; обычно это низкокачественные сорта бензина.

Такты работы:

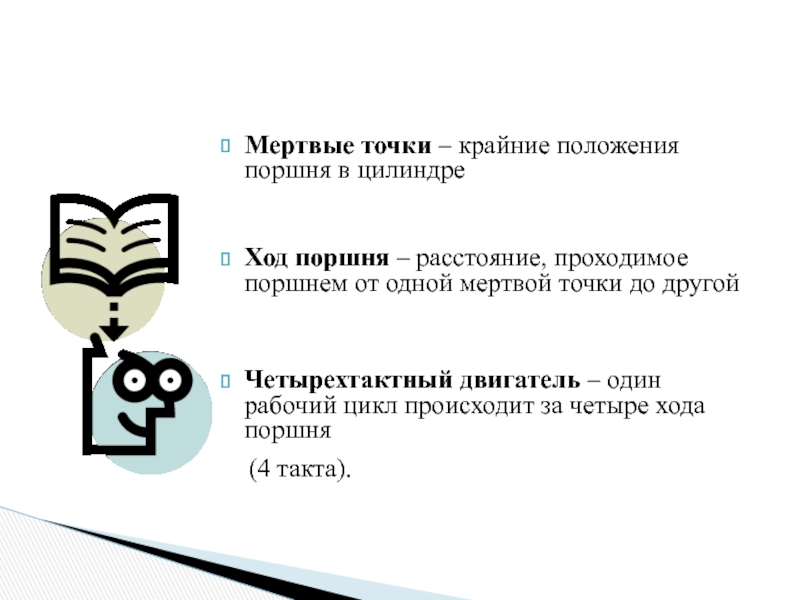

проходимое поршнем от одной мертвой точки до другой


Четырехтактный двигатель – один рабочий цикл происходит за четыре хода поршня
(4 такта).

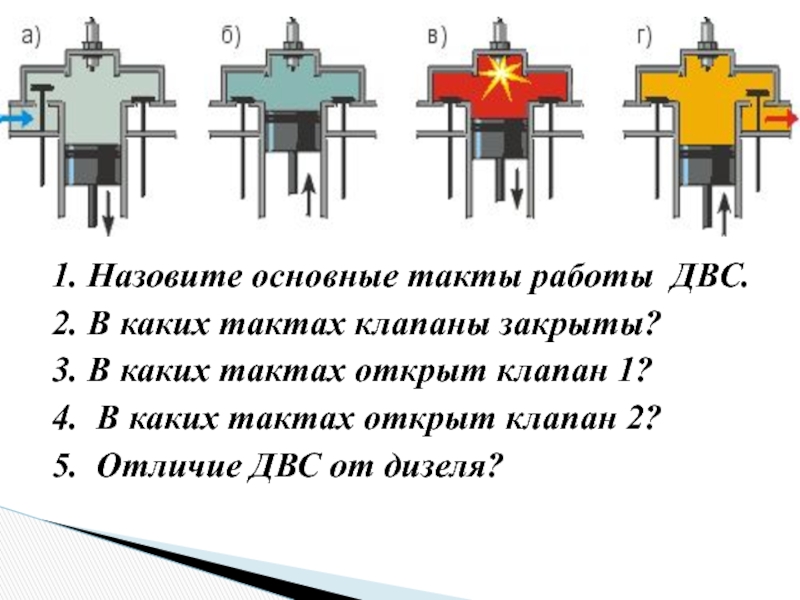

В каких тактах открыт клапан 1?
4. В каких тактах открыт клапан 2?
5. Отличие ДВС от дизеля?

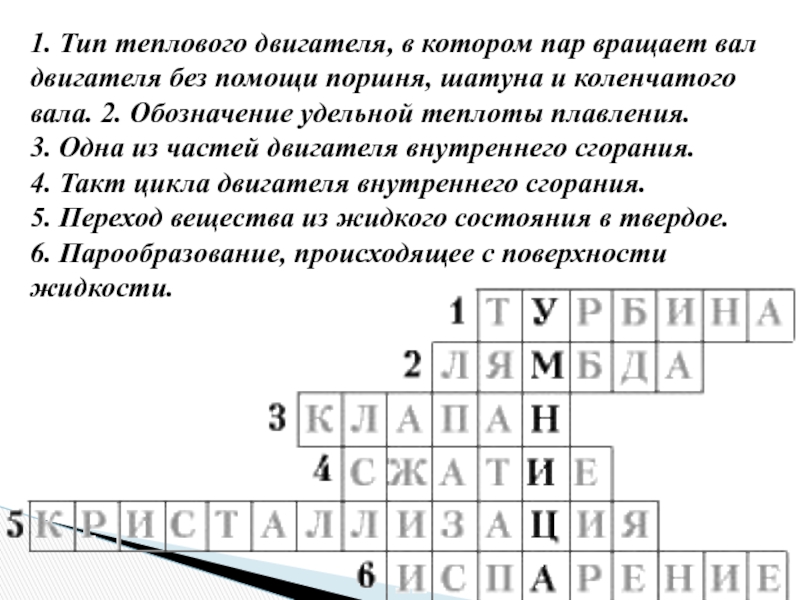

поршня, шатуна и коленчатого вала. 2. Обозначение удельной теплоты плавления. 3. Одна из частей двигателя внутреннего сгорания. 4. Такт цикла двигателя внутреннего сгорания. 5. Переход вещества из жидкого состояния в твердое. 6. Парообразование, происходящее с поверхности жидкости.
