Презентация, доклад на тему Исследование зависимости сухого трения от скорости движения и других факторов

Актуальность: Мало кто, кроме ученых, занимающихся трибологией(наукой о силе трения), знает что такое штрибек-эффект. Практически все даже и не слышали об этом. Поэтому для более полного понимания силы трения необходимо ознакомится с данным эффектом.

Слайд 1Исследование зависимости сухого трения от скорости движения и других факторов
Автор: Белецан

Олег
Ученик 11 класса
МАУ ДО «Детско-юношеский центр»
Научный руководитель:
Николаев Владислав Николаевич
Педагог дополнительного образования
Исследование зависимости сухого трения от скорости движения и других факторовАвтор: Белецан ОлегУченик 11 класса МАУ ДО «Детско-юношеский

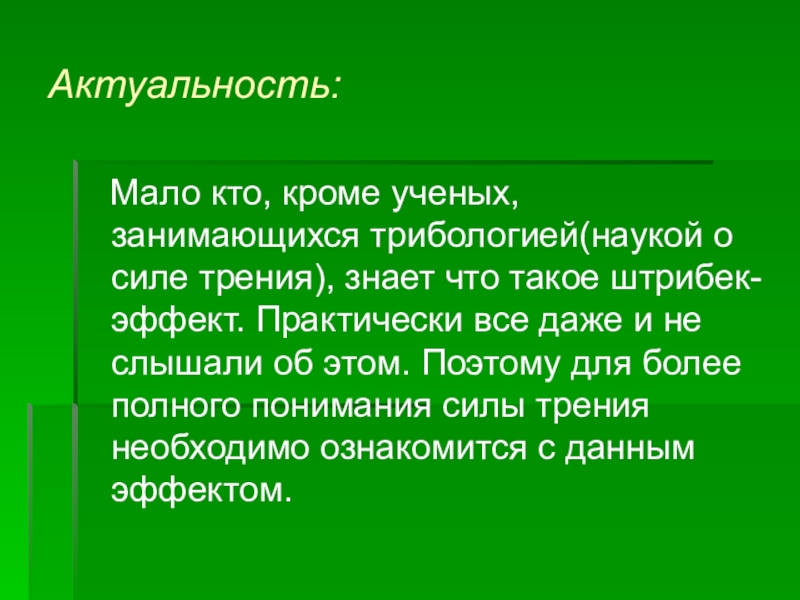

Слайд 2Актуальность:
Мало кто, кроме ученых, занимающихся трибологией(наукой о силе

трения), знает что такое штрибек-эффект. Практически все даже и не слышали об этом. Поэтому для более полного понимания силы трения необходимо ознакомится с данным эффектом.
Актуальность:  Мало кто, кроме ученых, занимающихся трибологией(наукой о силе трения), знает что такое штрибек-эффект. Практически все

Слайд 3Задачи:
Поиск и ознакомление с информацией о штрибек-эффекте
Ознакомление с программным обеспечением

оборудования MultiLab
Проведение экспериментальных исследований
Формулировка выводов
Задачи:Поиск и ознакомление с информацией о штрибек-эффекте Ознакомление с программным обеспечением оборудования MultiLab Проведение экспериментальных исследований Формулировка

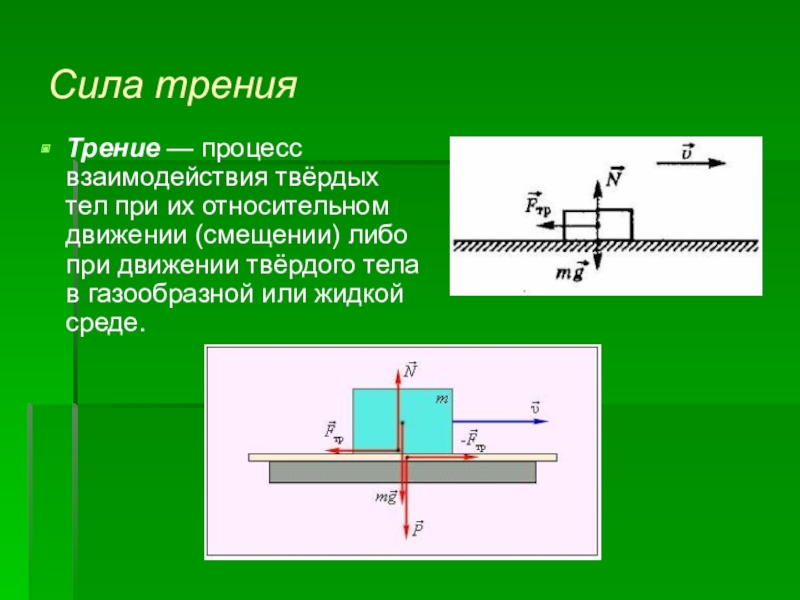

Слайд 4Сила трения
Трение — процесс взаимодействия твёрдых тел при их относительном движении (смещении)

либо при движении твёрдого тела в газообразной или жидкой среде.
Сила тренияТрение — процесс взаимодействия твёрдых тел при их относительном движении (смещении) либо при движении твёрдого тела в

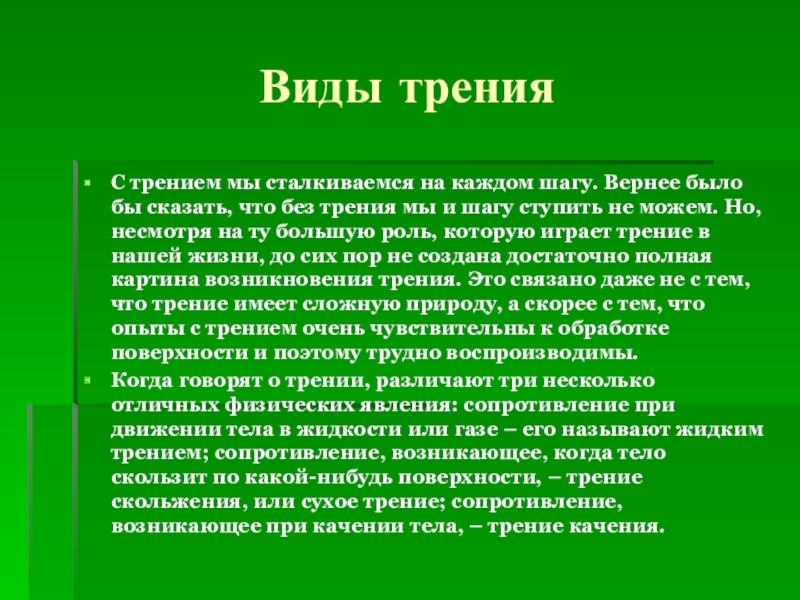

Слайд 5Виды трения
С трением мы сталкиваемся на каждом шагу. Вернее было бы

сказать, что без трения мы и шагу ступить не можем. Но, несмотря на ту большую роль, которую играет трение в нашей жизни, до сих пор не создана достаточно полная картина возникновения трения. Это связано даже не с тем, что трение имеет сложную природу, а скорее с тем, что опыты с трением очень чувствительны к обработке поверхности и поэтому трудно воспроизводимы.
Когда говорят о трении, различают три несколько отличных физических явления: сопротивление при движении тела в жидкости или газе – его называют жидким трением; сопротивление, возникающее, когда тело скользит по какой-нибудь поверхности, – трение скольжения, или сухое трение; сопротивление, возникающее при качении тела, – трение качения.

Виды тренияС трением мы сталкиваемся на каждом шагу. Вернее было бы сказать, что без трения мы и

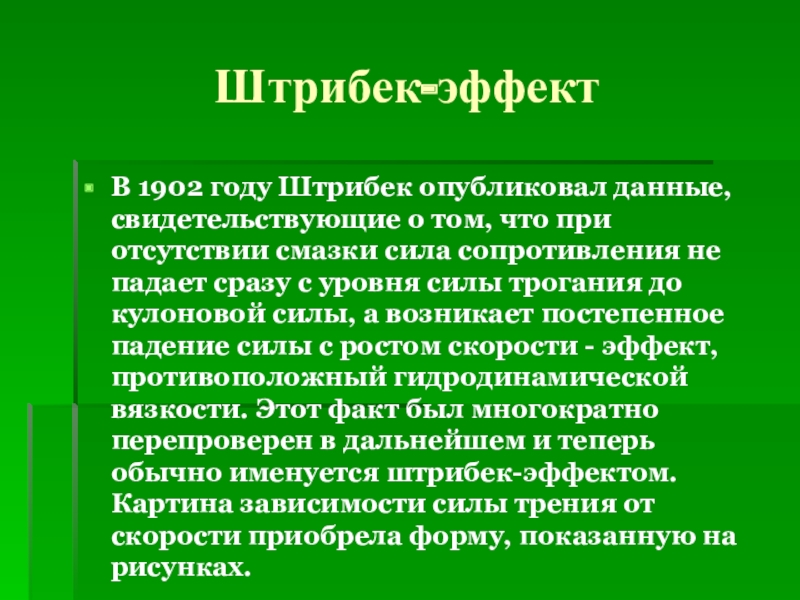

Слайд 6Штрибек-эффект
В 1902 году Штрибек опубликовал данные, свидетельствующие о том, что при

отсутствии смазки сила сопротивления не падает сразу с уровня силы трогания до кулоновой силы, а возникает постепенное падение силы с ростом скорости - эффект, противоположный гидродинамической вязкости. Этот факт был многократно перепроверен в дальнейшем и теперь обычно именуется штрибек-эффектом. Картина зависимости силы трения от скорости приобрела форму, показанную на рисунках.

Штрибек-эффектВ 1902 году Штрибек опубликовал данные, свидетельствующие о том, что при отсутствии смазки сила сопротивления не падает

Слайд 7В идеале
В реальности

В идеале В реальности

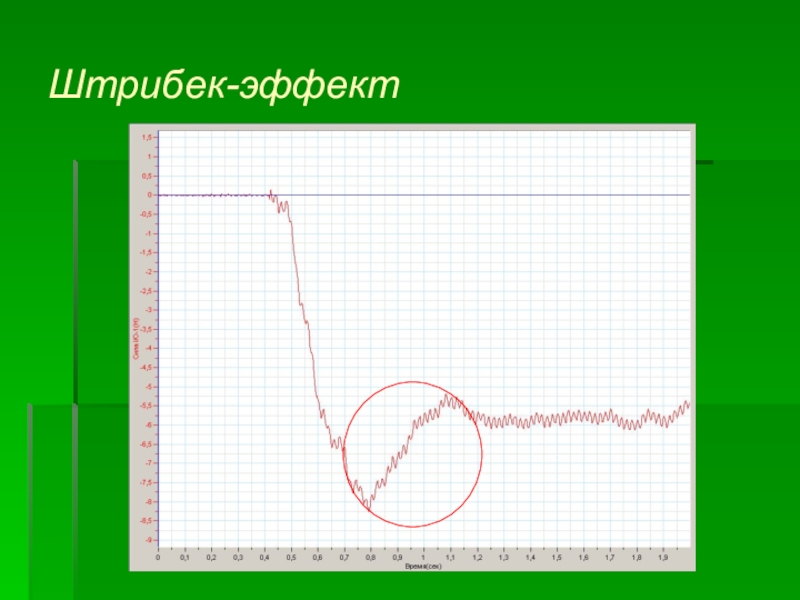

Слайд 8Штрибек-эффект

Штрибек-эффект

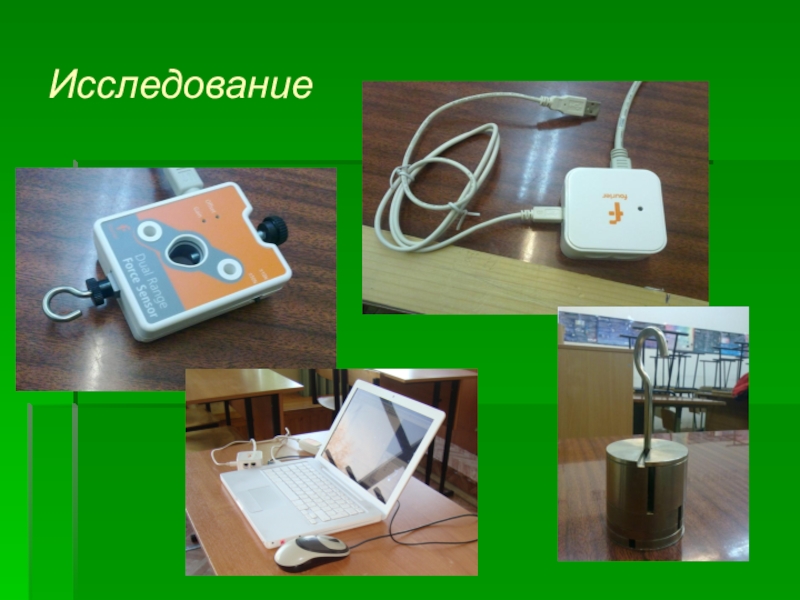

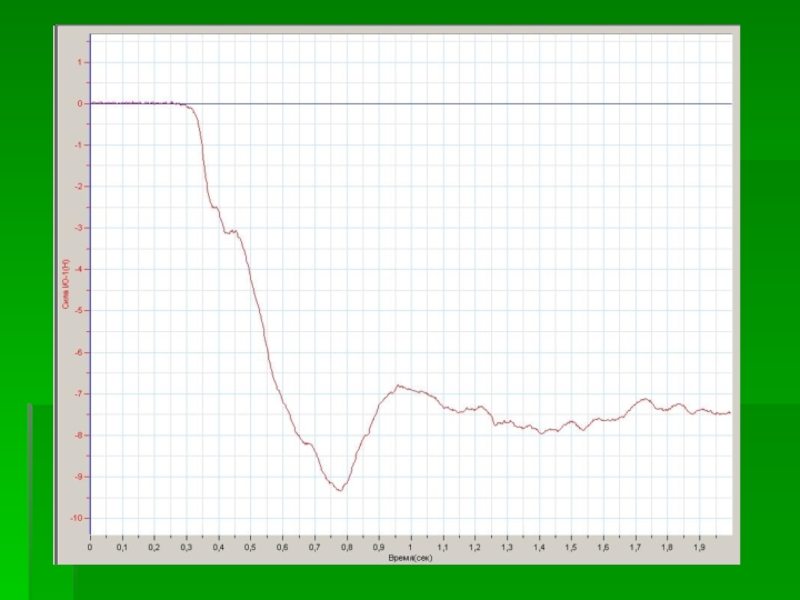

Слайд 9Исследование

Исследование

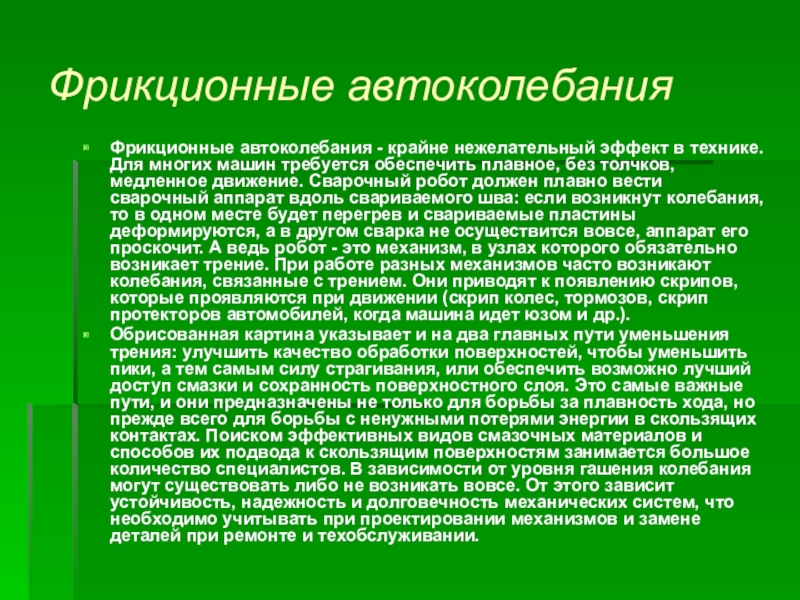

Слайд 12Фрикционные автоколебания - крайне нежелательный эффект в технике. Для многих машин

требуется обеспечить плавное, без толчков, медленное движение. Сварочный робот должен плавно вести сварочный аппарат вдоль свариваемого шва: если возникнут колебания, то в одном месте будет перегрев и свариваемые пластины деформируются, а в другом сварка не осуществится вовсе, аппарат его проскочит. А ведь робот - это механизм, в узлах которого обязательно возникает трение. При работе разных механизмов часто возникают колебания, связанные с трением. Они приводят к появлению скрипов, которые проявляются при движении (скрип колес, тормозов, скрип протекторов автомобилей, когда машина идет юзом и др.).
Обрисованная картина указывает и на два главных пути уменьшения трения: улучшить качество обработки поверхностей, чтобы уменьшить пики, а тем самым силу страгивания, или обеспечить возможно лучший доступ смазки и сохранность поверхностного слоя. Это самые важные пути, и они предназначены не только для борьбы за плавность хода, но прежде всего для борьбы с ненужными потерями энергии в скользящих контактах. Поиском эффективных видов смазочных материалов и способов их подвода к скользящим поверхностям занимается большое количество специалистов. В зависимости от уровня гашения колебания могут существовать либо не возникать вовсе. От этого зависит устойчивость, надежность и долговечность механических систем, что необходимо учитывать при проектировании механизмов и замене деталей при ремонте и техобслуживании.

Фрикционные автоколебания

Фрикционные автоколебания - крайне нежелательный эффект в технике. Для многих машин требуется обеспечить плавное, без толчков, медленное

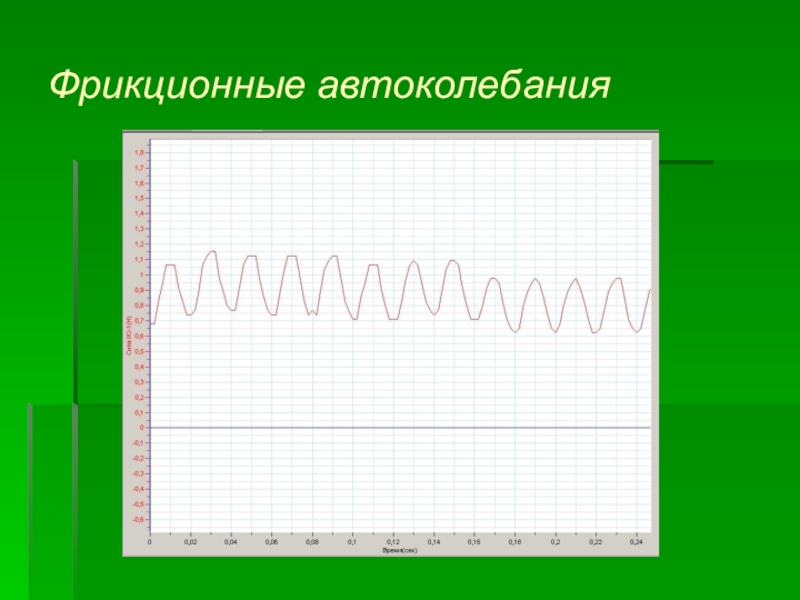

Слайд 13Фрикционные автоколебания

Фрикционные автоколебания

Слайд 14Таблица полученных данных:

Таблица полученных данных:

Слайд 15Выводы:
1. Доказали, что штрибек-эффект существует.
2. В ходе исследования мы нашли зависимость

скорости штрибек-эффекта от массы тела. Чем больше масса, тем меньше скорость.
3. Есть фрикционные колебания.
РАБОТА ИМЕЕТ ОЦЕНОЧНЫЙ ХАРАКТЕР.
Выводы:1. Доказали, что штрибек-эффект существует.2. В ходе исследования мы нашли зависимость скорости штрибек-эффекта от массы тела. Чем

Слайд 16Спасибо за внимание!

Спасибо за внимание!
