Презентация, доклад на тему Ф 7 № 46 гидравлические прес
Содержание
- 1. Ф 7 № 46 гидравлические прес
- 2. Рано или поздно каждый автомобилист сталкивается с
- 3. Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч. "гидор" - вода, жидкость).Определение.
- 4. Определение.Гидравлическую машину, служащую для прессования сдавливания), называют гидравлическим прессом.
- 5. Определение. Гидравлическая машина (от греч. гидравликос – водяной)
- 6. Схема гидравлического прессаПоршень 1, S1Поршень 2, S2
- 7. Устройство гидравлического пресса1 – прессуемое тело,2
- 8. Устройство гидравлического пресса основано на

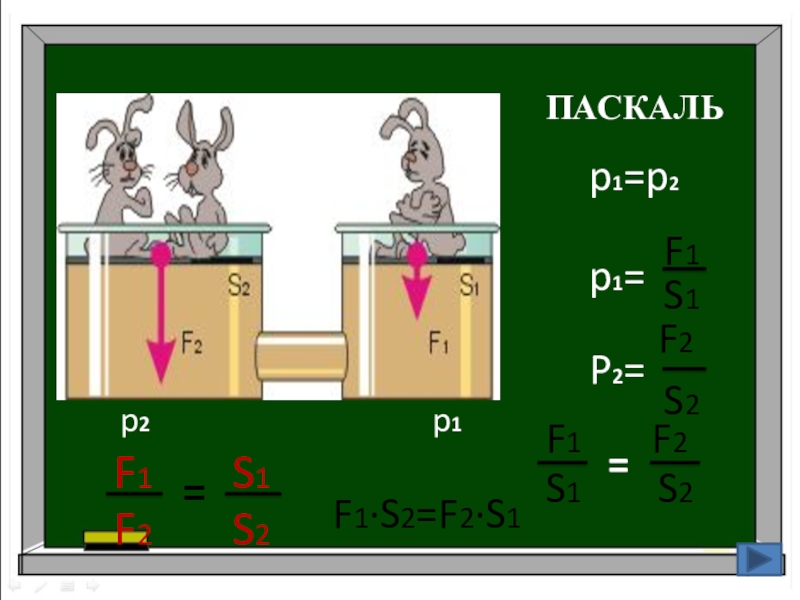

- 9. p1=p2 F1F1·S2=F2·S1p1p2 ПАСКАЛЬS2F2P2=S1F2S2F1F2S1S2
- 10. При работе гидравлического пресса создается
- 11. ВыводСила F2 во столько раз больше силы

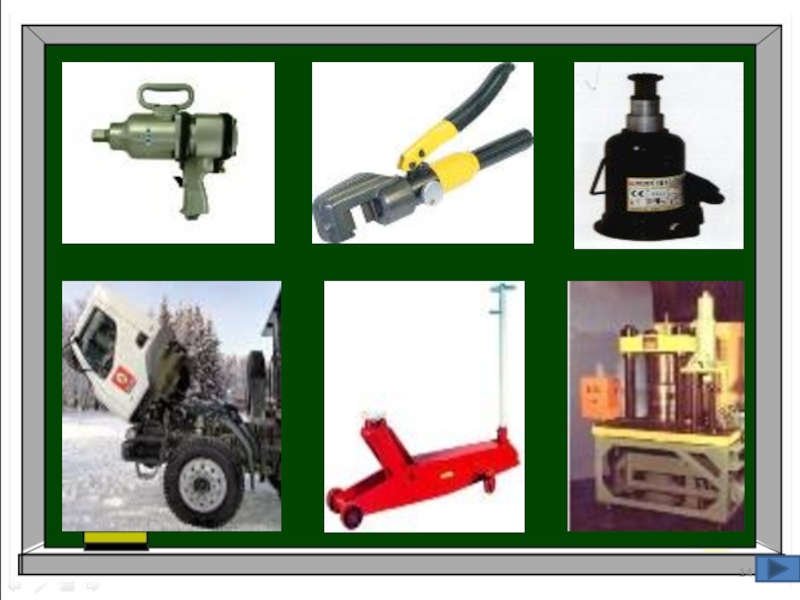

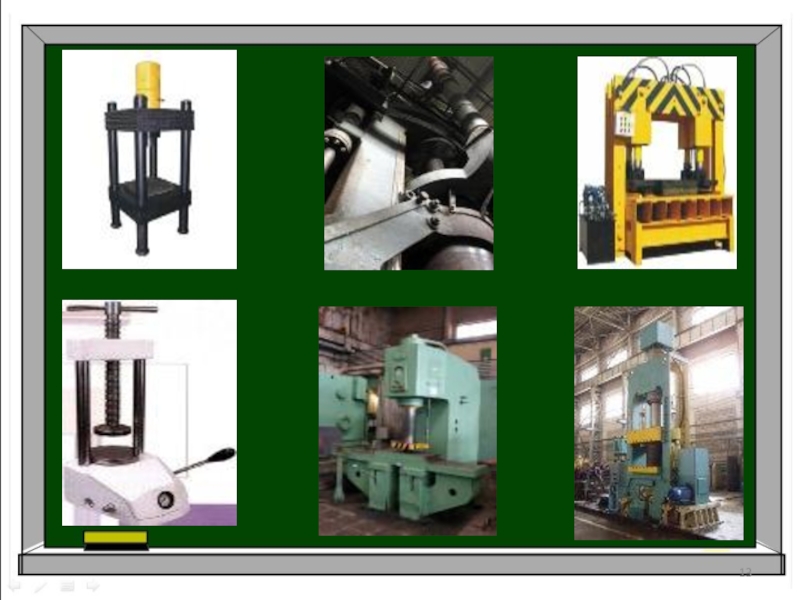

- 12. Применение
- 13. Слайд 13
- 14. Слайд 14
- 15. Какую силу нужно приложить к меньшему поршню
- 16. Какую силу нужно приложить к меньшему поршню
- 17. Задача №1 для самостоятельного решенияБольшой поршень гидравлической
- 18. Задача №2 для самостоятельного решенияПлощадь меньшего поршня
- 19. Итог урока: Гидравлические механизмы необходимы в
- 20. Домашнее задание: - § 47, Л.498, вопросы
Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес. Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо?
Слайд 2Рано или поздно каждый автомобилист сталкивается с проблемой замены пробитых колес.
Масса легкового автомобиля приблизительно 1,5 т. Как поменять пробитое колесо?
Слайд 3 Механизмы, работающие при помощи какой-нибудь жидкости, называются гидравлическими (греч.
"гидор" - вода, жидкость).
Определение.
Слайд 4Определение.
Гидравлическую машину, служащую для прессования сдавливания), называют гидравлическим прессом.
Слайд 5Определение.
Гидравлическая машина
(от греч. гидравликос – водяной) - это машина, действие
которой основано на законах движения и равновесия жидкостей.

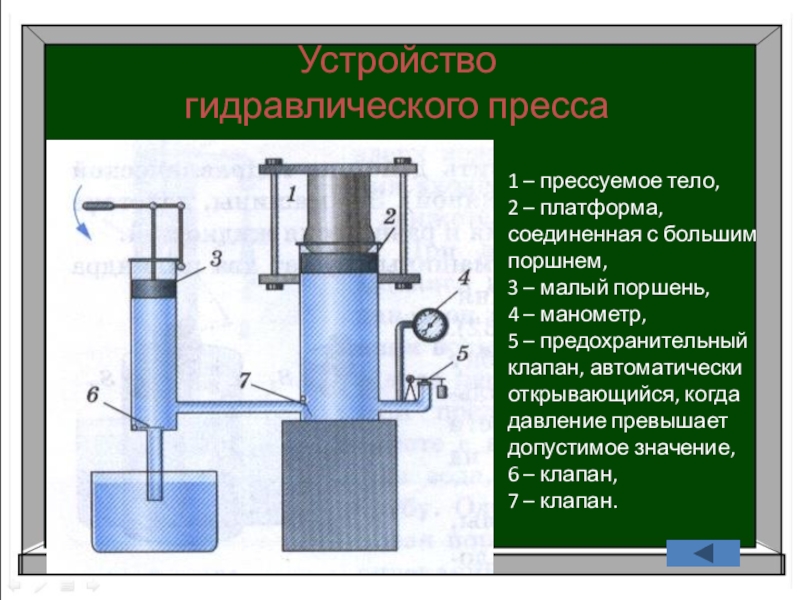

Слайд 7Устройство
гидравлического пресса
1 – прессуемое тело,
2 – платформа, соединенная с большим
поршнем,
3 – малый поршень,
4 – манометр,
5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение,
6 – клапан,
7 – клапан.
3 – малый поршень,
4 – манометр,
5 – предохранительный клапан, автоматически открывающийся, когда давление превышает допустимое значение,
6 – клапан,
7 – клапан.

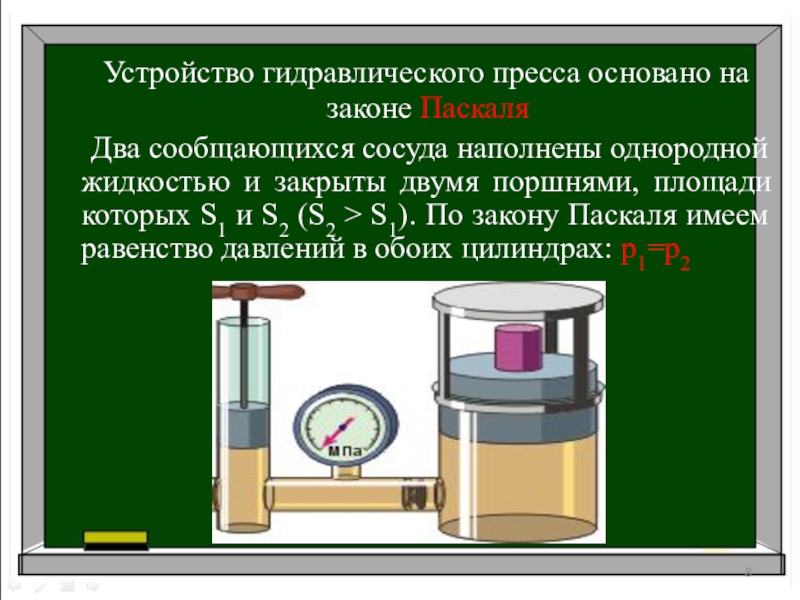

Слайд 8 Устройство гидравлического пресса основано на законе Паскаля
Два сообщающихся сосуда наполнены однородной жидкостью и закрыты двумя поршнями, площади которых S1 и S2 (S2 > S1). По закону Паскаля имеем равенство давлений в обоих цилиндрах: p1=p2
Слайд 10 При работе гидравлического пресса создается выигрыш в силе, равный
отношению площади большего поршня
к площади меньшего.
к площади меньшего.
Слайд 11Вывод
Сила F2 во столько раз больше силы F1 , во
сколько
раз площадь большего поршня
больше площади малого поршня.
больше площади малого поршня.
Слайд 15Какую силу нужно приложить к меньшему поршню площадью 0,1 м2, чтобы
поднять тело весом 500 Н, находящийся на поршне площадью 5м2?
Дано
S1=0,1м2
F1=500H
S2=5м2
F2=?
Решение
F2=
500 Н · 5 м2
0,1м2
= 25000 Н
Ответ: 25000 Н

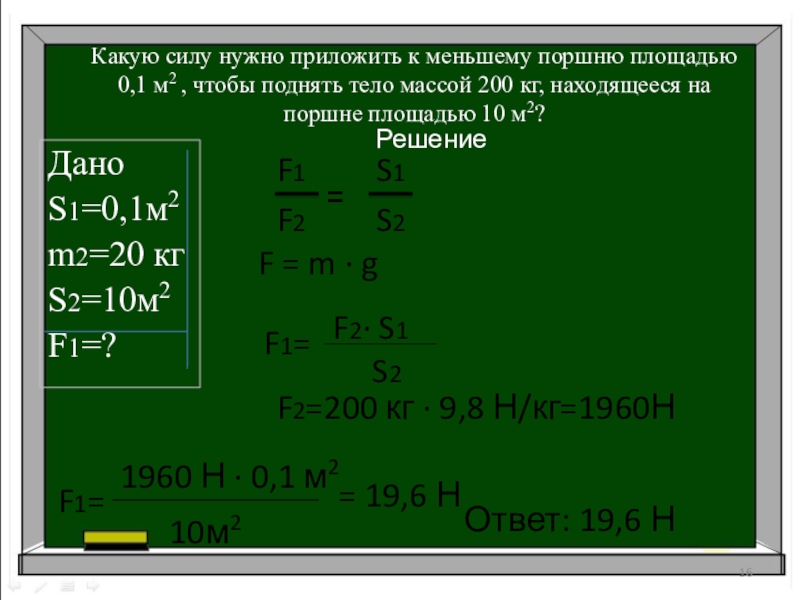

Слайд 16Какую силу нужно приложить к меньшему поршню площадью 0,1 м2 ,
чтобы поднять тело массой 200 кг, находящееся на поршне площадью 10 м2?
Дано
S1=0,1м2
m2=20 кг
S2=10м2
F1=?
Решение
F1=
F2· S1
S2
F1=
1960 Н · 0,1 м2
10м2
= 19,6 Н
Ответ: 19,6 Н
F = m · g
F2=200 кг · 9,8 Н/кг=1960Н

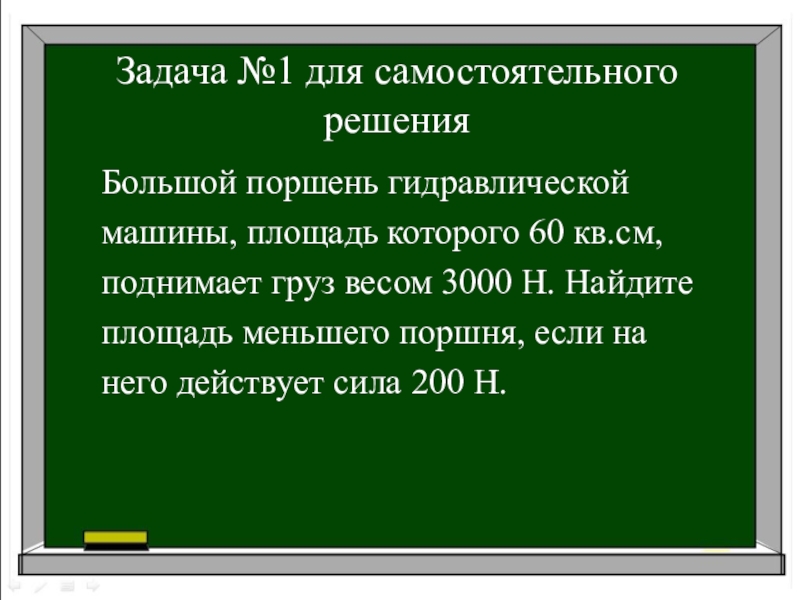

Слайд 17Задача №1 для самостоятельного решения
Большой поршень гидравлической
машины, площадь которого 60
кв.см,
поднимает груз весом 3000 Н. Найдите
площадь меньшего поршня, если на
него действует сила 200 Н.
поднимает груз весом 3000 Н. Найдите
площадь меньшего поршня, если на
него действует сила 200 Н.
Слайд 18Задача №2 для самостоятельного решения
Площадь меньшего поршня
гидравлического пресса 10 кв.см,
на
него действует сила 200 Н. Площадь
большего поршня 200 кв.см. Какая
сила действует на больший поршень?
него действует сила 200 Н. Площадь
большего поршня 200 кв.см. Какая
сила действует на больший поршень?
Слайд 19Итог урока:
Гидравлические механизмы необходимы в жизни человека.
Они
позволяют добиваться
выигрыша в силе
выигрыша в силе

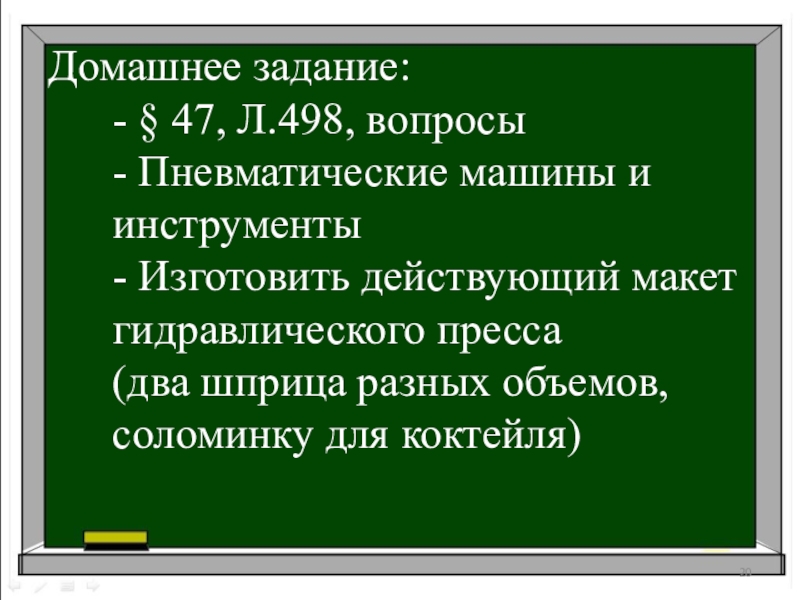

Слайд 20Домашнее задание: - § 47, Л.498, вопросы - Пневматические машины и инструменты -
Изготовить действующий макет гидравлического пресса
(два шприца разных объемов, соломинку для коктейля)
