Презентация, доклад на тему Электромагнитные колебания

Содержание

Кроме свободных механических колебаний существуютСВОБОДНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ

Слайд 1Электромагнитные колебания. Колебательный контур.
Домашнее задание
§27,28 Упр.4 (1)

L
C

Электромагнитные колебания. Колебательный контур.Домашнее задание §27,28 Упр.4 (1)LC

Слайд 3Кроме свободных механических колебаний существуют
СВОБОДНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ

Кроме свободных механических колебаний существуютСВОБОДНЫЕ  ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ

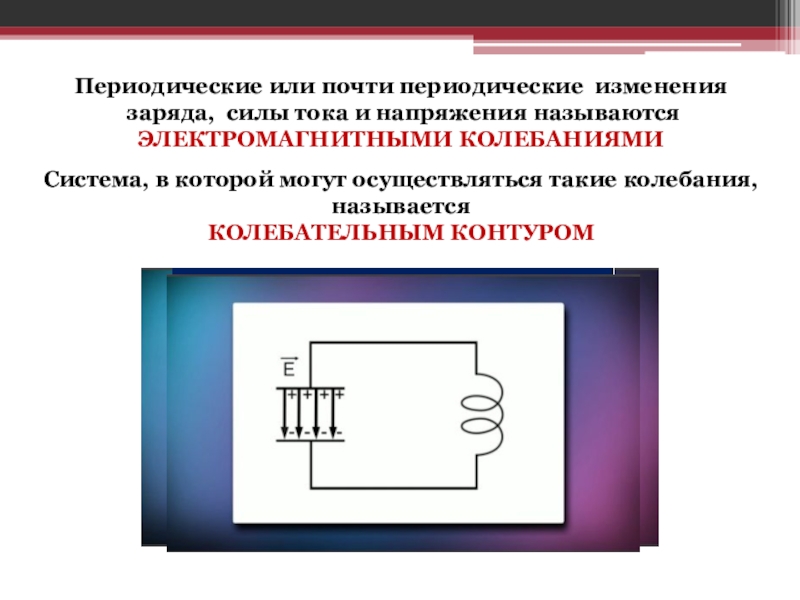

Слайд 4Периодические или почти периодические изменения
заряда, силы тока и напряжения называются
ЭЛЕКТРОМАГНИТНЫМИ

КОЛЕБАНИЯМИ

Система, в которой могут осуществляться такие колебания,
называется
КОЛЕБАТЕЛЬНЫМ КОНТУРОМ

Периодические или почти периодические изменения заряда, силы тока и напряжения называютсяЭЛЕКТРОМАГНИТНЫМИ КОЛЕБАНИЯМИСистема, в которой могут осуществляться такие

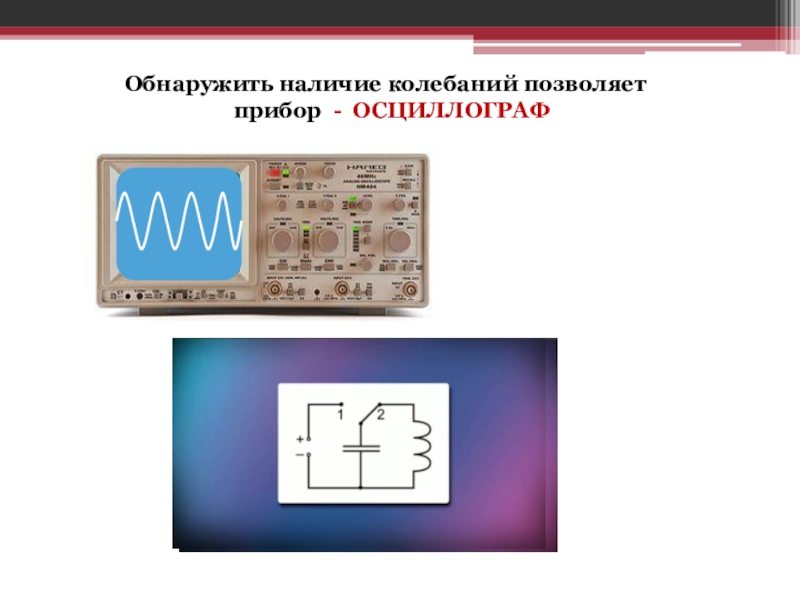

Слайд 5Обнаружить наличие колебаний позволяет
прибор - ОСЦИЛЛОГРАФ

Обнаружить наличие колебаний позволяет прибор - ОСЦИЛЛОГРАФ

Слайд 6+
+
+
+
-
-
-
-
+
+
+
+
-
-
-
-

++++----++++----

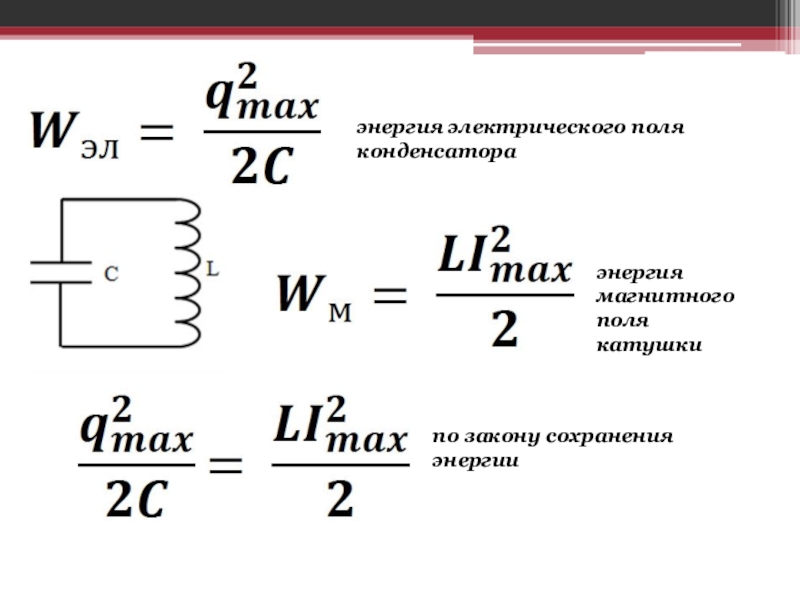

Слайд 8энергия электрического поля конденсатора
энергия магнитного поля катушки
по закону сохранения

энергии
энергия электрического поля конденсатора энергия магнитного поля катушки по закону сохранения энергии

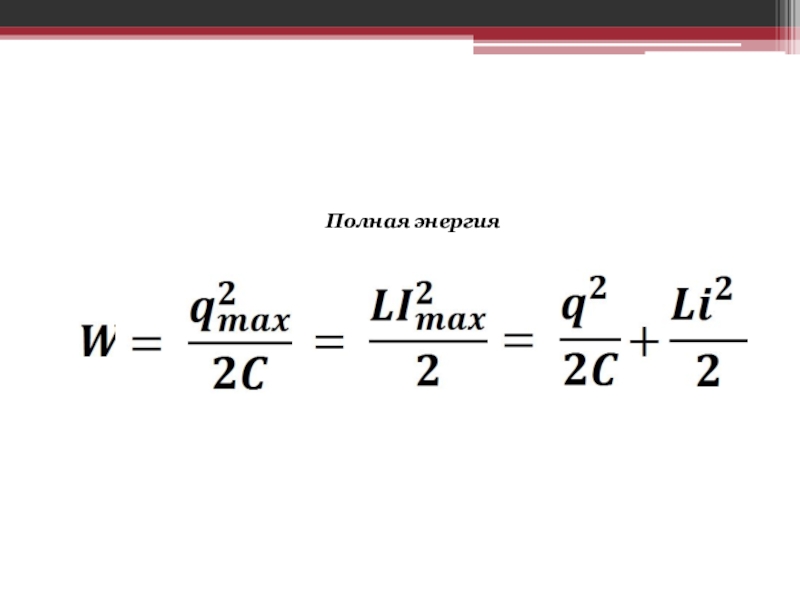

Слайд 9Полная энергия

Полная энергия

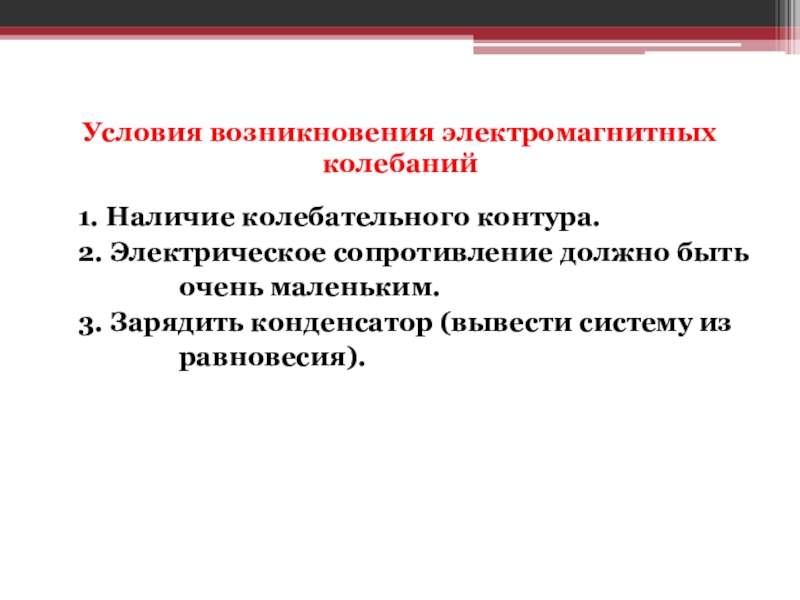

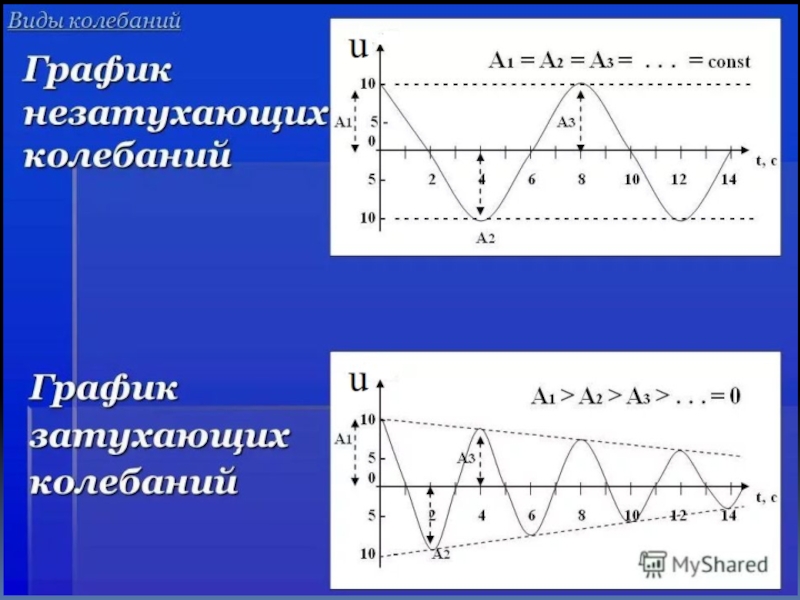

Слайд 10Условия возникновения электромагнитных колебаний
1. Наличие колебательного контура.
2.

Электрическое сопротивление должно быть
очень маленьким.
3. Зарядить конденсатор (вывести систему из
равновесия).

Условия возникновения электромагнитных колебаний  1. Наличие колебательного контура.  2. Электрическое сопротивление должно быть

Слайд 11Решение задач
На рисунке приведён график зависимости силы тока от времени в

колебательном контуре, состоящем из последовательно соединённых конденсатора и катушки, индуктивность которой равна 0,2 Гн. Каково максимальное значение энергии магнитного поля катушки? (Ответ 2,5 мкДж.)
Решение задачНа рисунке приведён график зависимости силы тока от времени в колебательном контуре, состоящем из последовательно соединённых

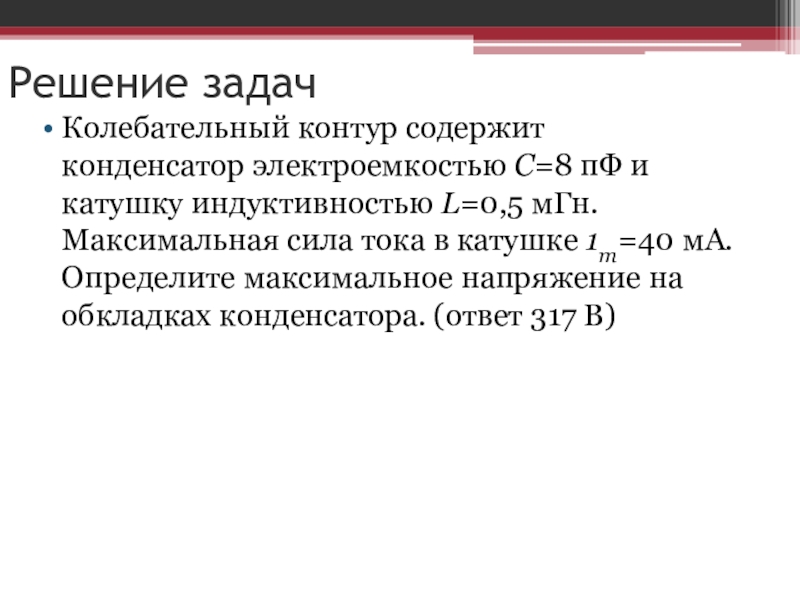

Слайд 12Решение задач
Колебательный контур содержит конденсатор электроемкостью С=8 пФ и катушку индуктивностью L=0,5 мГн.

Максималь­ная сила тока в катушке 1т=40 мА. Определите максимальное напряжение на обкладках конденсатора. (ответ 317 В)
Решение задачКолебательный контур содержит конденсатор электроемкостью С=8 пФ и катушку индуктивностью L=0,5 мГн. Максималь­ная сила тока в катушке 1т=40 мА.

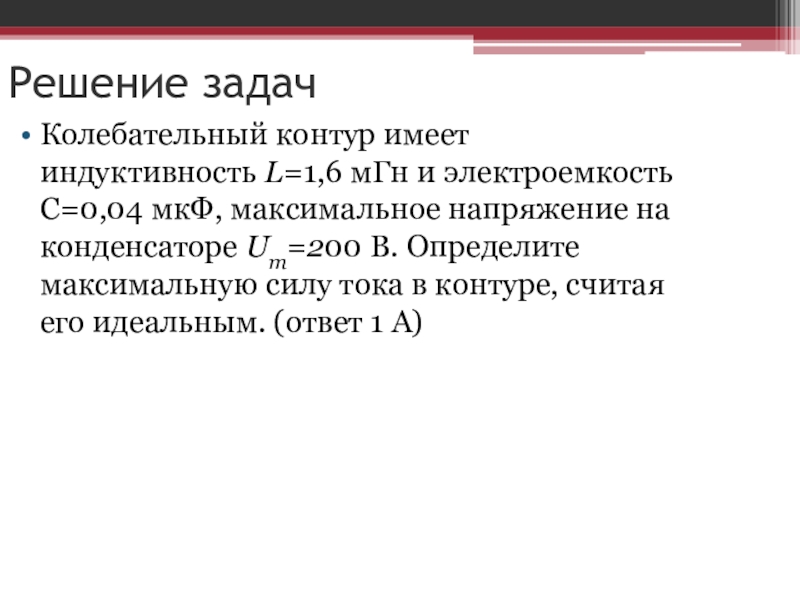

Слайд 13Решение задач
Колебательный контур имеет индуктивность L=1,6 мГн и электроемкость С=0,04 мкФ, максимальное

напряжение на конденсаторе Um=200 В. Определите максимальную силу тока в контуре, считая его идеальным. (ответ 1 А)
Решение задачКолебательный контур имеет индуктивность L=1,6 мГн и электроемкость С=0,04 мкФ, максимальное напряжение на конденсаторе Um=200 В. Определите максимальную

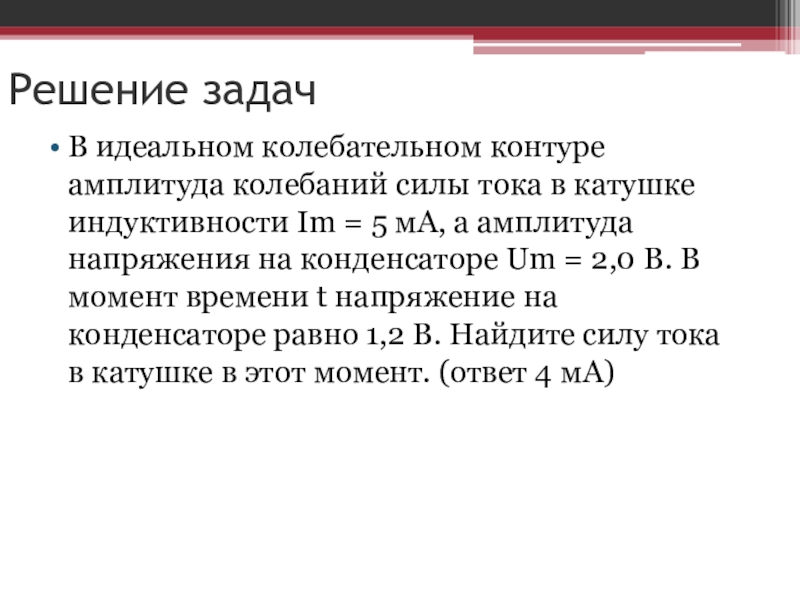

Слайд 14Решение задач
В идеальном колебательном контуре амплитуда колебаний силы тока в катушке

индуктивности Im = 5 мА, а амплитуда напряжения на конденсаторе Um = 2,0 В. В момент времени t напряжение на конденсаторе равно 1,2 В. Найдите силу тока в катушке в этот момент. (ответ 4 мА)
Решение задачВ идеальном колебательном контуре амплитуда колебаний силы тока в катушке индуктивности Im = 5 мА, а

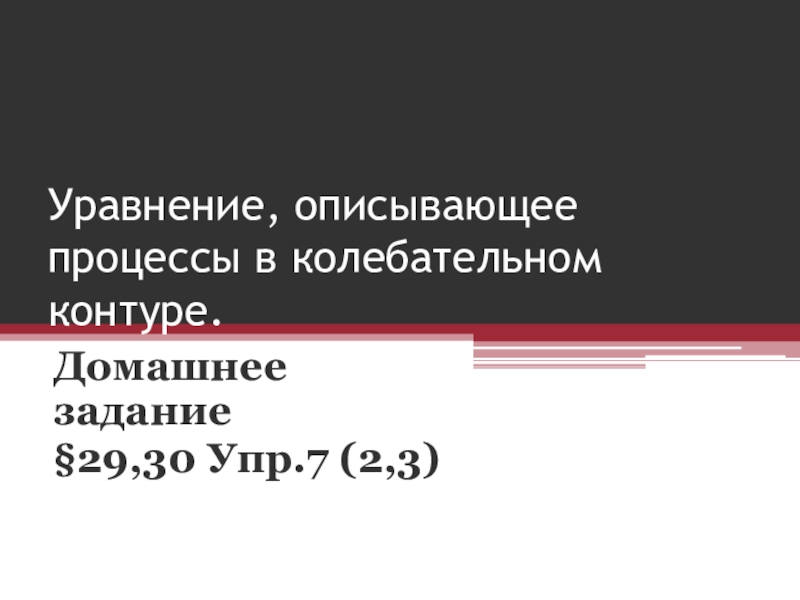

Слайд 15Уравнение, описывающее процессы в колебательном контуре.
Домашнее задание
§29,30 Упр.7 (2,3)

Уравнение, описывающее процессы в колебательном контуре.Домашнее задание §29,30 Упр.7 (2,3)

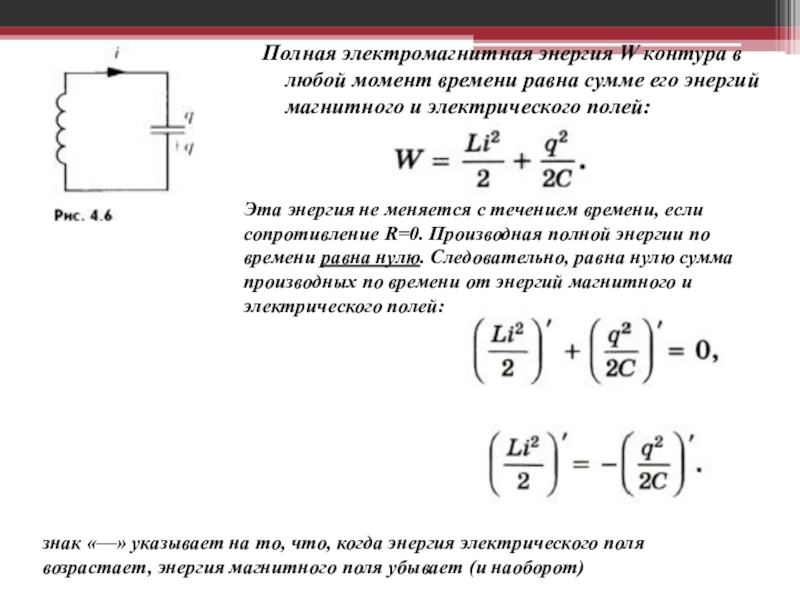

Слайд 16Полная электромагнитная энергия W контура в любой момент времени равна сумме

его энергий магнитного и электрического полей:


знак «—» указывает на то, что, когда энергия электрического поля возрастает, энергия магнитного поля убывает (и наоборот)

Эта энергия не меняется с течением времени, если сопротивление R=0. Производная полной энергии по времени равна нулю. Следовательно, равна нулю сумма производных по времени от энергий магнитного и электрического полей:

Полная электромагнитная энергия W контура в любой момент времени равна сумме его энергий магнитного и электрического полей:знак

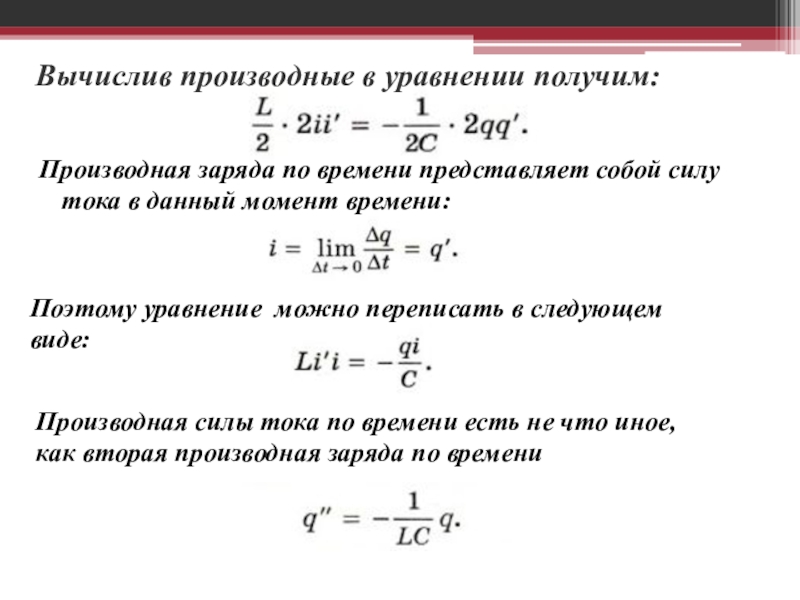

Слайд 17Вычислив производные в уравнении получим:
Производная заряда по времени представляет собой силу

тока в данный момент времени:

Поэтому уравнение можно переписать в следующем виде:

Производная силы тока по времени есть не что иное, как вторая производная заряда по времени

Вычислив производные в уравнении получим:Производная заряда по времени представляет собой силу тока в данный момент времени:Поэтому уравнение

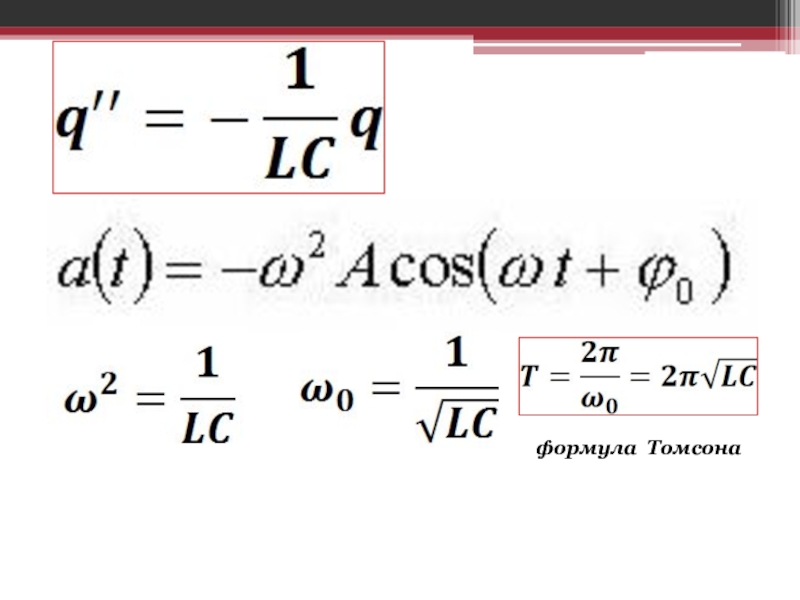

Слайд 18 формула Томсона

формула Томсона

Слайд 19Уравнение гармонических колебаний
q-электрический заряд в произвольный момент времени [Кл]
qmax-максимальное значение электрического

заряда [Кл]
ω- циклическая частота [рад/с]
t- время [с]
Уравнение гармонических колебанийq-электрический заряд в произвольный момент времени [Кл]qmax-максимальное значение электрического заряда [Кл]ω- циклическая частота [рад/с]t- время

Слайд 20Уравнение гармонических колебаний
I-сила тока в произвольный момент времени [А]
Im-максимальное значение времени

[А]
Уравнение гармонических колебанийI-сила тока в произвольный момент времени [А]Im-максимальное значение времени [А]

Слайд 22 Как и во сколько раз измениться частота собственных

электромагнитных колебаний в контуре, если электроемкость конденсатора увеличит в 4 раза ?
Как и во сколько раз измениться частота собственных электромагнитных колебаний в контуре, если электроемкость

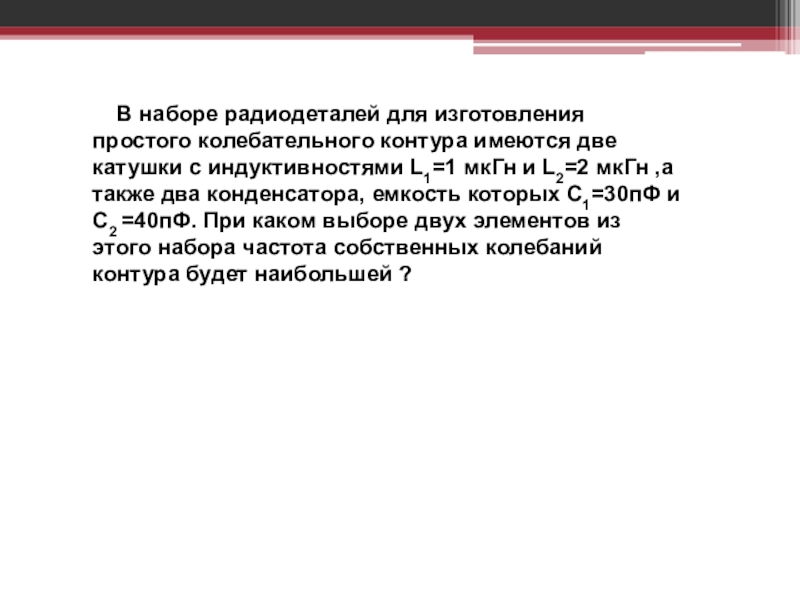

Слайд 23 В наборе радиодеталей для изготовления простого колебательного контура имеются

две катушки с индуктивностями L1=1 мкГн и L2=2 мкГн ,а также два конденсатора, емкость которых С1=30пФ и С2 =40пФ. При каком выборе двух элементов из этого набора частота собственных колебаний контура будет наибольшей ?
В наборе радиодеталей для изготовления простого колебательного контура имеются две катушки с индуктивностями L1=1 мкГн

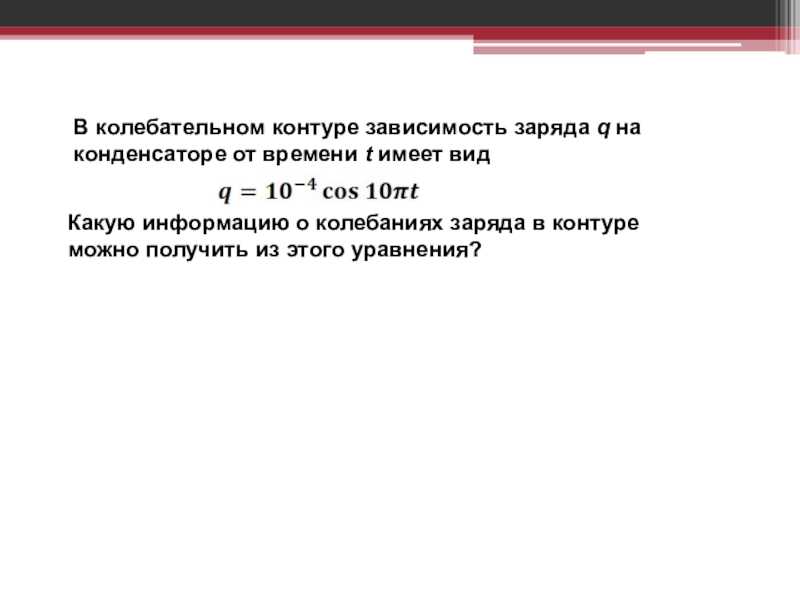

Слайд 24В колебательном контуре зависимость заряда q на конденсаторе от времени t

имеет вид

Какую информацию о колебаниях заряда в контуре можно получить из этого уравнения?

В колебательном контуре зависимость заряда q на конденсаторе от времени t имеет вид Какую информацию о колебаниях

Слайд 25Заполнить таблицу для электромагнитных колебаний в контуре и построить график зависимости

q(t) и i(t) (схематично).

Заполнить таблицу для электромагнитных колебаний в контуре и построить график зависимости q(t) и i(t) (схематично).
