Слайд 1
Текст слайда:

Электро-магнитная индукция



Слайд 2
Текст слайда:

Электромагнит- ная индукция. Опыты Фарадея. Правило Ленца. (Урок № 1)

Электромагнит- ная индукция. Опыты Фарадея. Правило Ленца. (Урок № 1)



Слайд 3
Текст слайда:

Электромагнитная индукция


Майкл Фарадей (1821 г.): «Превратить магнетизм в электричество»


Слайд 4
Текст слайда:

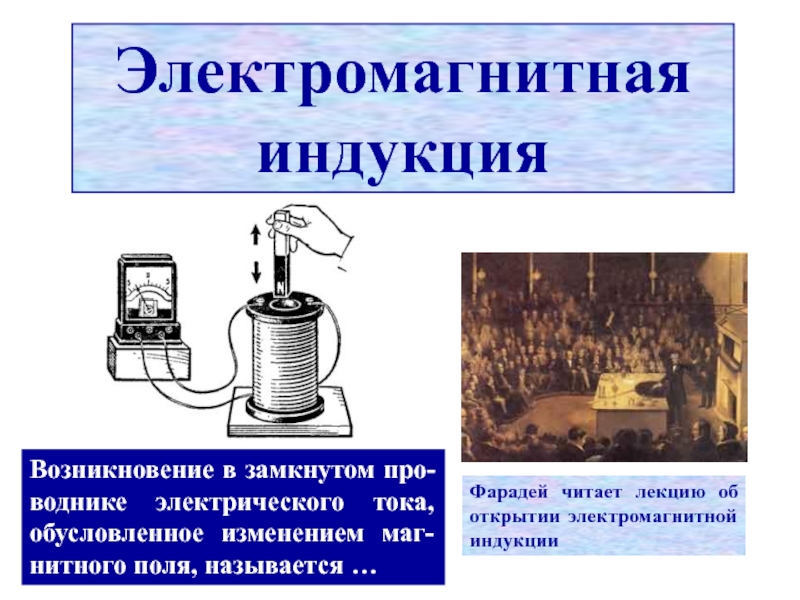

Электромагнитная индукция


Возникновение в замкнутом про- воднике электрического тока, обусловленное изменением маг- нитного поля, называется …

Фарадей читает лекцию об открытии электромагнитной индукции


Слайд 5
Текст слайда:

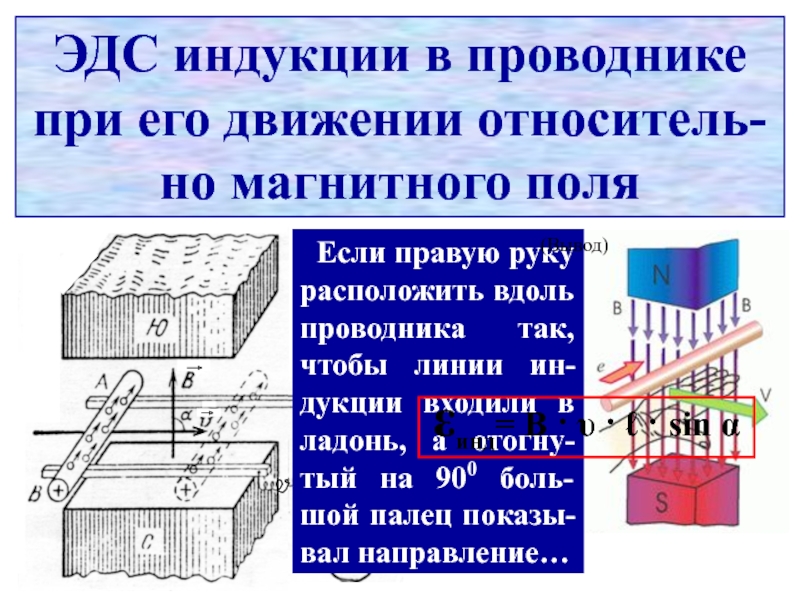

ЭДС индукции в проводнике при его движении относитель- но магнитного поля


Если правую руку расположить вдоль проводника так, чтобы линии ин- дукции входили в ладонь, а отогну- тый на 900 боль- шой палец показы- вал направление…

(Вывод)


Слайд 6
Текст слайда:

ЭДС индукции в проводнике при его движении относитель- но магнитного поля



Слайд 7
Текст слайда:

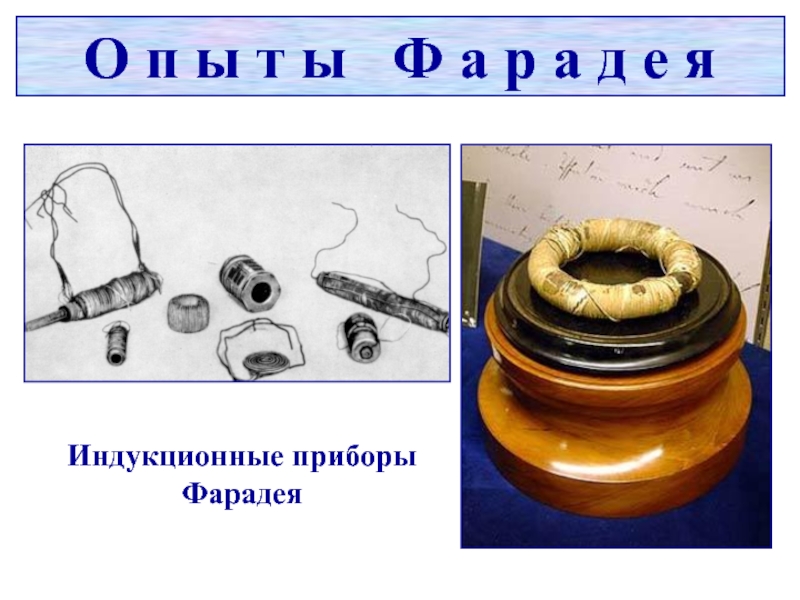

О п ы т ы Ф а р а д е я


Индукционные приборы Фарадея


Слайд 8
Текст слайда:

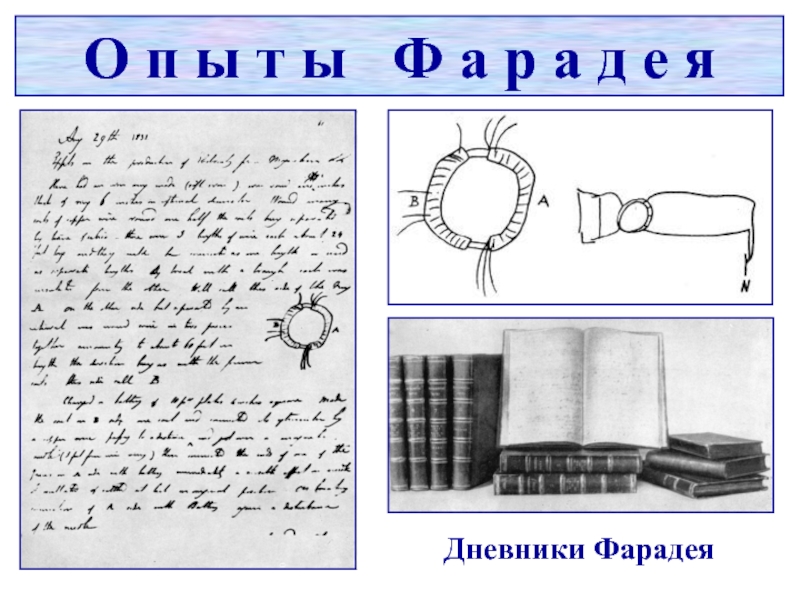

О п ы т ы Ф а р а д е я


Дневники Фарадея


Слайд 9
Текст слайда:




ЭДС индукции в замкнутом контуре появляется только в том случае, когда …


Слайд 10
Текст слайда:

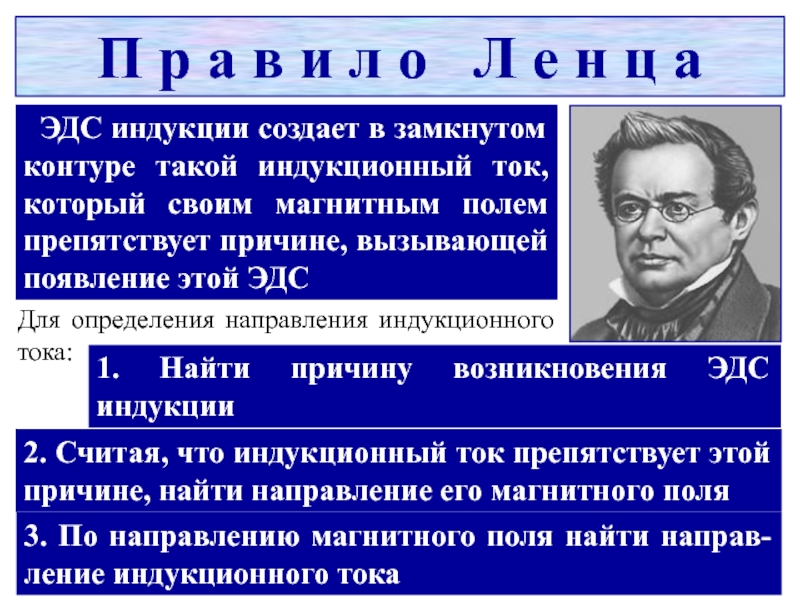

ЭДС индукции создает в замкнутом контуре такой индукционный ток, который своим магнитным полем препятствует причине, вызывающей появление этой ЭДС

Для определения направления индукционного тока:

1. Найти причину возникновения ЭДС индукции

2. Считая, что индукционный ток препятствует этой причине, найти направление его магнитного поля

3. По направлению магнитного поля найти направ- ление индукционного тока


Слайд 11
Текст слайда:

Определите направление индукционного тока в провод- нике ab (ключ замыкают)


Слайд 12
Текст слайда:

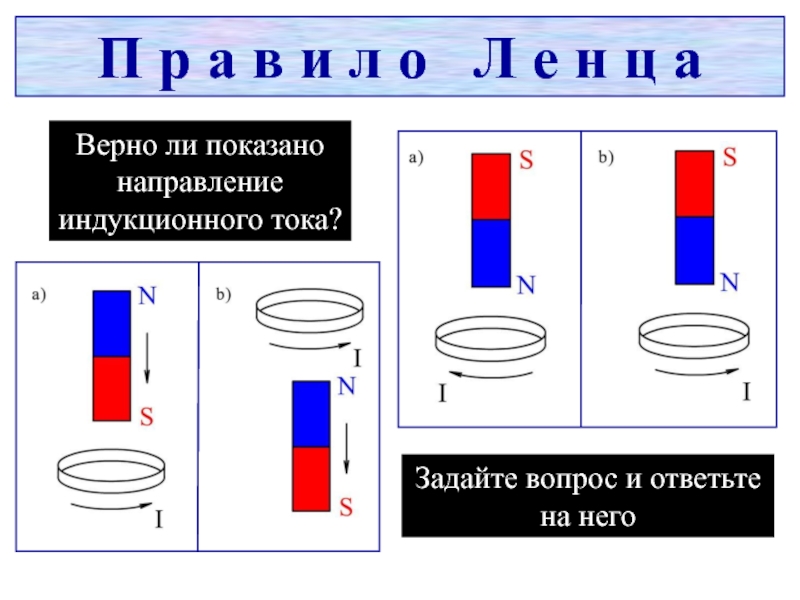

Верно ли показано направление индукционного тока?

Задайте вопрос и ответьте на него


Слайд 13
Текст слайда:

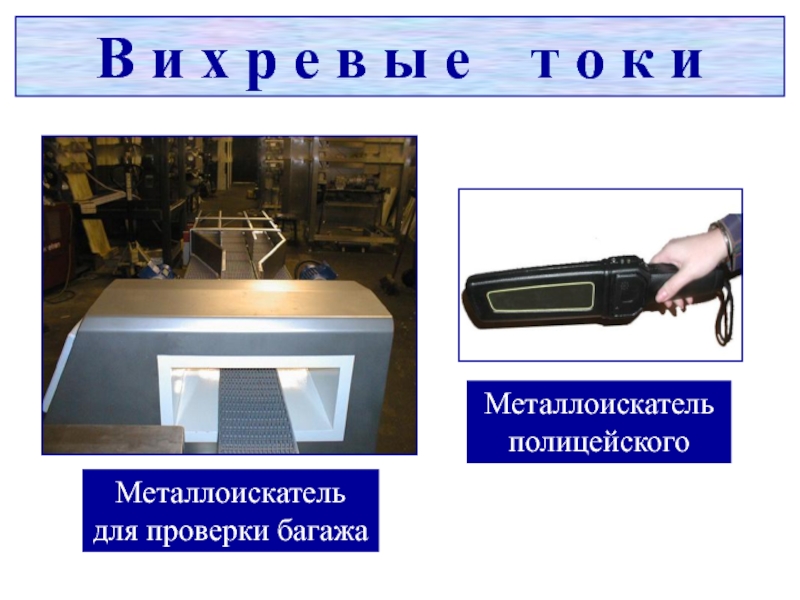

Потокосцепление и индуктивность. Закон электромагнитной индукции. Вихревое электрическое поле. Вихревые токи. (Урок № 2)

Потокосцепление и индуктивность. Закон электромагнитной индукции. Вихревое электрическое поле. Вихревые токи. (Урок № 2)



Слайд 14
Текст слайда:

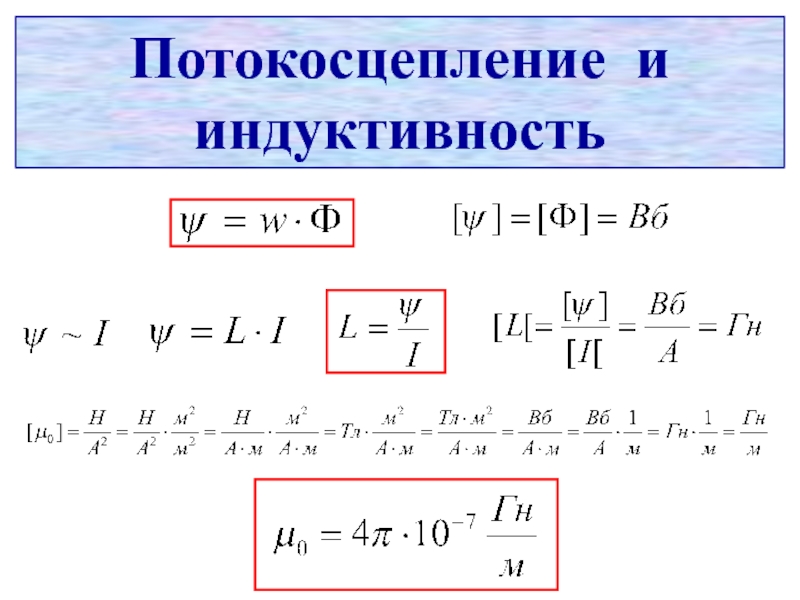

Потокосцепление и индуктивность




Слайд 15
Текст слайда:

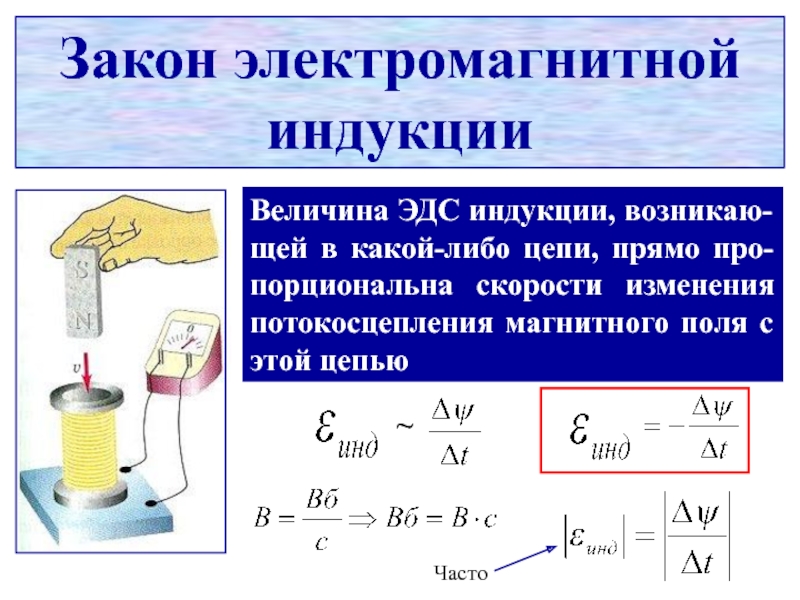

Закон электромагнитной индукции


Величина ЭДС индукции, возникаю- щей в какой-либо цепи, прямо про- порциональна скорости изменения потокосцепления магнитного поля с этой цепью

~


Часто


Слайд 16
Текст слайда:

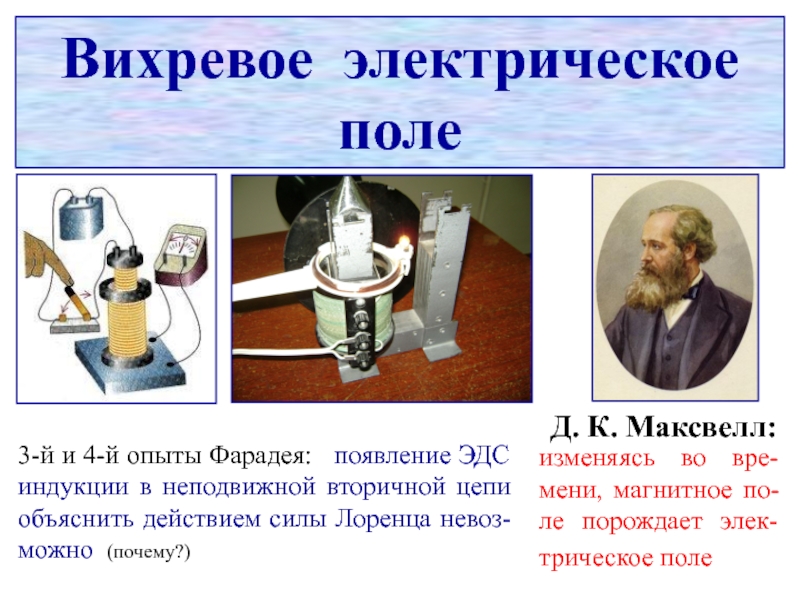

Вихревое электрическое поле


изменяясь во вре- мени, магнитное по- ле порождает элек- трическое поле

Д. К. Максвелл:

3-й и 4-й опыты Фарадея: появление ЭДС индукции в неподвижной вторичной цепи объяснить действием силы Лоренца невоз- можно (почему?)


Слайд 17
Текст слайда:

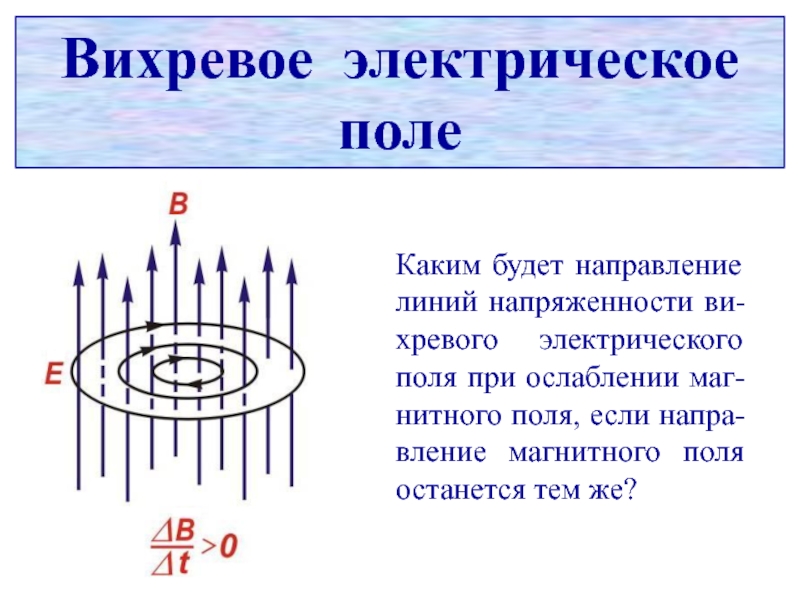

Вихревое электрическое поле


Каким будет направление линий напряженности ви- хревого электрического поля при ослаблении маг- нитного поля, если напра- вление магнитного поля останется тем же?


Слайд 23
Текст слайда:

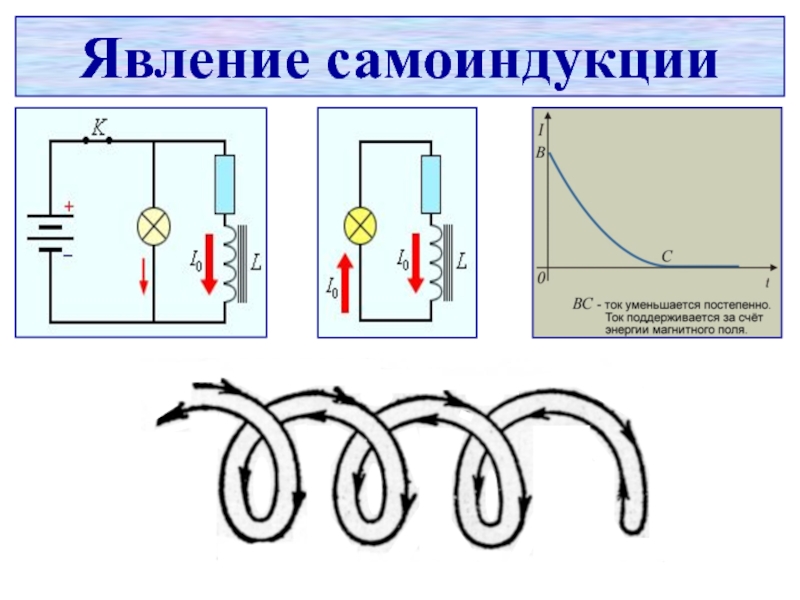

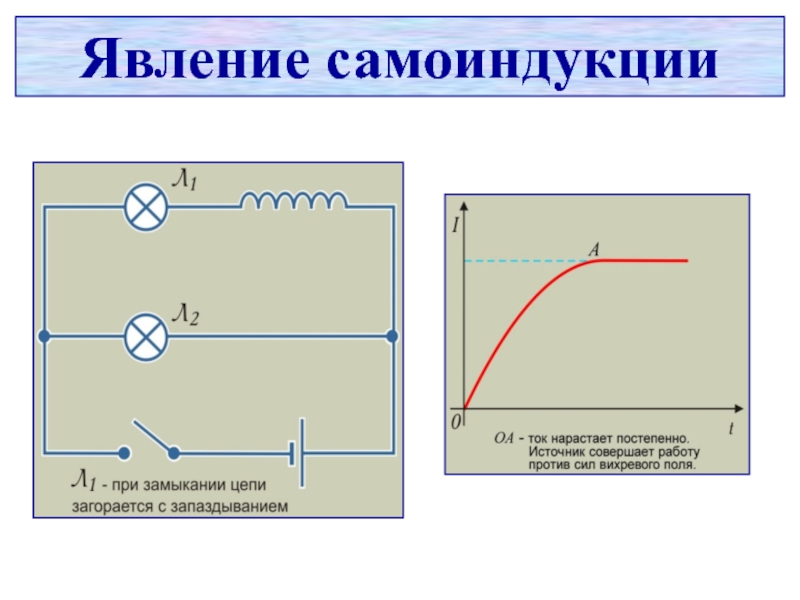

Явление самоин- дукции. Энергия магнитного поля тока. (Урок № 3)

Явление самоин- дукции. Энергия магнитного поля тока. (Урок № 3)



Слайд 24
Текст слайда:

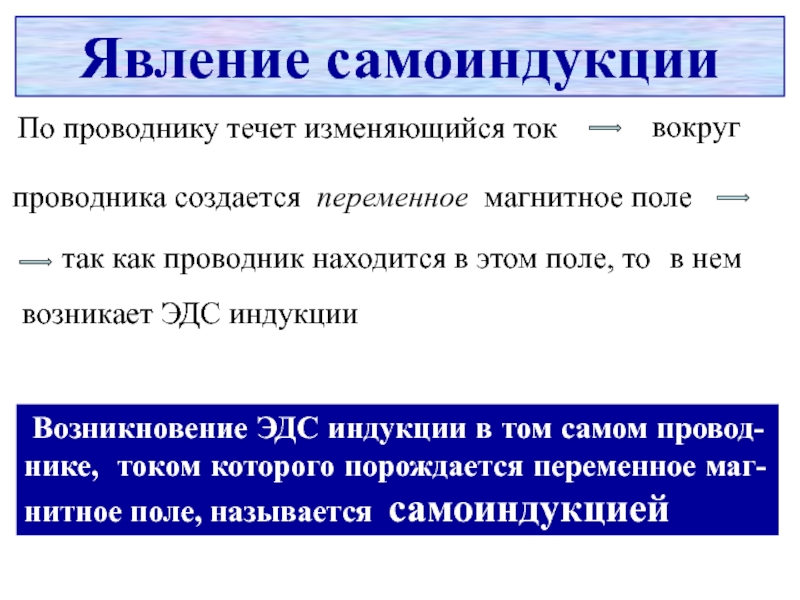

По проводнику течет изменяющийся ток


вокруг

проводника создается переменное магнитное поле



так как проводник находится в этом поле, то

в нем

возникает ЭДС индукции

Возникновение ЭДС индукции в том самом провод- нике, током которого порождается переменное маг- нитное поле, называется самоиндукцией
