Презентация, доклад на тему Электрическая цепь и ее элементы
Содержание
- 1. Электрическая цепь и ее элементы
- 2. Электрической цепью называют совокупность устройств, предназначенных для
- 3. К основным элементам электрической цепи относятся: источники
- 4. К потребителям электроэнергии относятся электродвигатели, различные нагревательные
- 5. Параметры определяют свойства элементов поглощать энергию из
- 6. Передающие элементы цепи связывают источники и приемники
- 7. Для выполнения расчетов каждое из электротехнических устройств
Электрической цепью называют совокупность устройств, предназначенных для получения, передачи, преобразования и использования электрической энергии. Электрическая цепь состоит из отдельных устройств – элементов цепи. Часть электрической цепи, содержащую выделенные в ней элементы называют участком цепи.

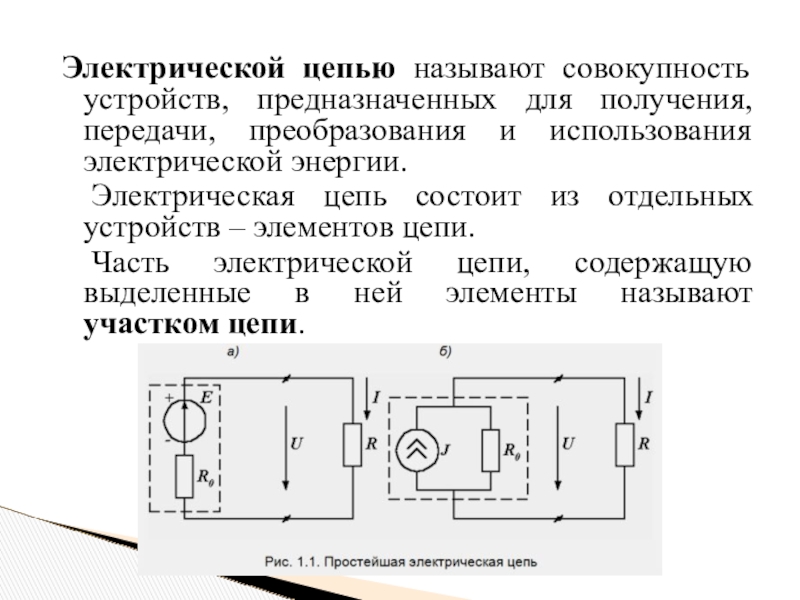

Слайд 2Электрической цепью называют совокупность устройств, предназначенных для получения, передачи, преобразования и
использования электрической энергии.
Электрическая цепь состоит из отдельных устройств – элементов цепи.
Часть электрической цепи, содержащую выделенные в ней элементы называют участком цепи.
Электрическая цепь состоит из отдельных устройств – элементов цепи.
Часть электрической цепи, содержащую выделенные в ней элементы называют участком цепи.

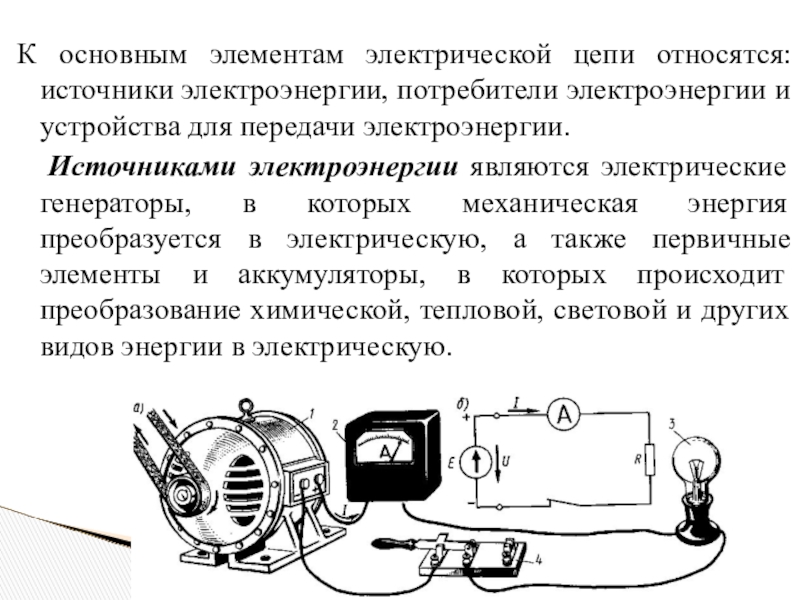

Слайд 3К основным элементам электрической цепи относятся: источники электроэнергии, потребители электроэнергии и
устройства для передачи электроэнергии.
Источниками электроэнергии являются электрические генераторы, в которых механическая энергия преобразуется в электрическую, а также первичные элементы и аккумуляторы, в которых происходит преобразование химической, тепловой, световой и других видов энергии в электрическую.
Источниками электроэнергии являются электрические генераторы, в которых механическая энергия преобразуется в электрическую, а также первичные элементы и аккумуляторы, в которых происходит преобразование химической, тепловой, световой и других видов энергии в электрическую.
Слайд 4К потребителям электроэнергии относятся электродвигатели, различные нагревательные приборы, световые приборы и
так далее, они преобразуют электроэнергию в механическую, тепловую, световую и так далее.
Все потребители электроэнергии принято характеризовать некоторыми параметрами.
Все потребители электроэнергии принято характеризовать некоторыми параметрами.
Слайд 5Параметры определяют свойства элементов поглощать энергию из электрической цепи и преобразовать
ее в другие виды энергии, а также создавать собственные электрические и магнитные поля, в которых энергия способна накапливаться и при определенных условиях возвращаться в электрическую цепь. Элементы электрической цепи постоянного тока задаются только одним параметром – сопротивлением. Сопротивление определяет свойство элемента поглощать энергию из электрической цепи и преобразовывать ее в другие виды энергии.

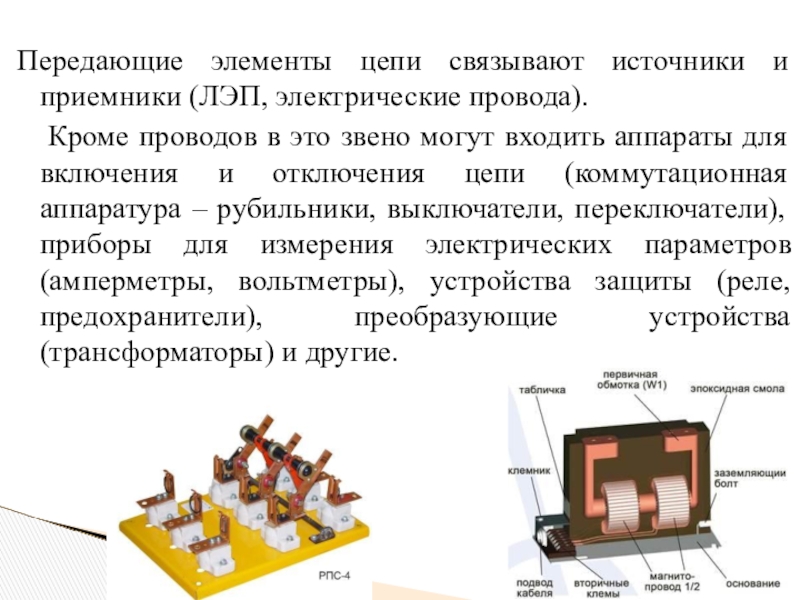

Слайд 6Передающие элементы цепи связывают источники и приемники (ЛЭП, электрические провода).
Кроме проводов
в это звено могут входить аппараты для включения и отключения цепи (коммутационная аппаратура – рубильники, выключатели, переключатели), приборы для измерения электрических параметров (амперметры, вольтметры), устройства защиты (реле, предохранители), преобразующие устройства (трансформаторы) и другие.

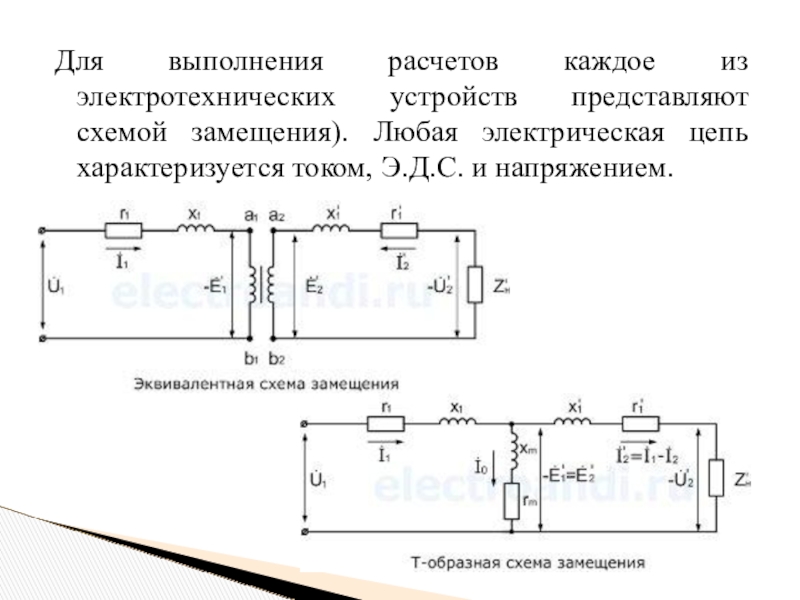

Слайд 7Для выполнения расчетов каждое из электротехнических устройств представляют схемой замещения). Любая
электрическая цепь характеризуется током, Э.Д.С. и напряжением.
