Слайд 1
Текст слайда:

Электрическое поле проводников и диэлектриков


Слайд 2
Текст слайда:

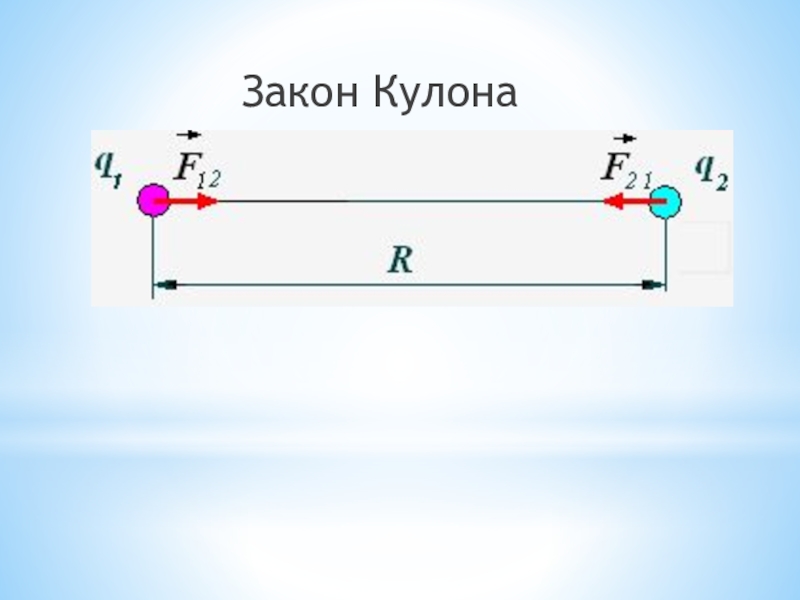

Закон Кулона


Слайд 3
Текст слайда:

Закон Кулона




где q1, q2 – эл. заряды, Кл;
εа = ε·ε0 - абсолютная диэлектрическая проницаемость среды, Ф/м;
ε - относительная диэлектрическая проницаемость среды, о.е.;
ε0 = 8,85·10–12 – абсолютная диэлектрическая проницаемость
среды, Ф/м;
r – расстояние между зарядами, м.

Сила взаимодействия двух электрических зарядов прямо пропорциональна произведению величин этих зарядов и обратно пропорциональна квадрату расстояния между ними


Слайд 4
Текст слайда:

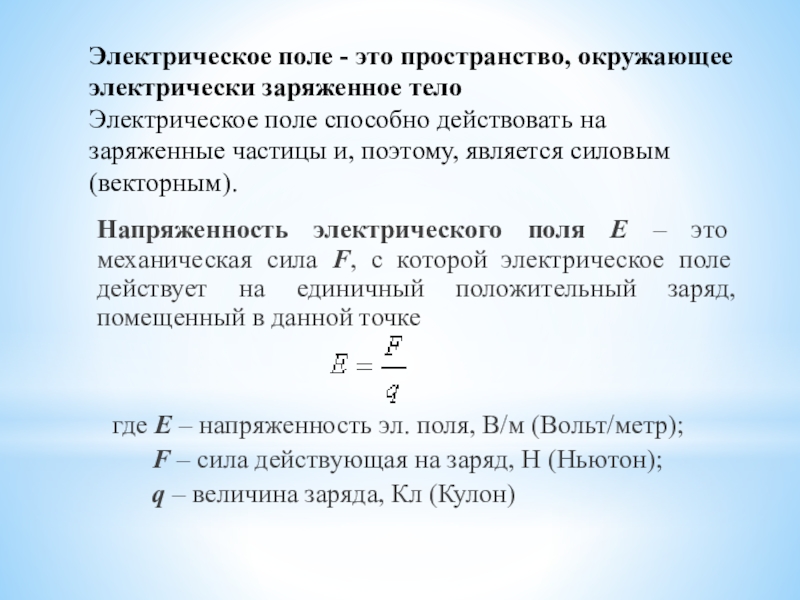

Электрическое поле - это пространство, окружающее электрически заряженное тело Электрическое поле способно действовать на заряженные частицы и, поэтому, является силовым (векторным).

Напряженность электрического поля Е – это механическая сила F, с которой электрическое поле действует на единичный положительный заряд, помещенный в данной точке


где Е – напряженность эл. поля, В/м (Вольт/метр);
F – сила действующая на заряд, Н (Ньютон);
q – величина заряда, Кл (Кулон)


Слайд 5
Текст слайда:

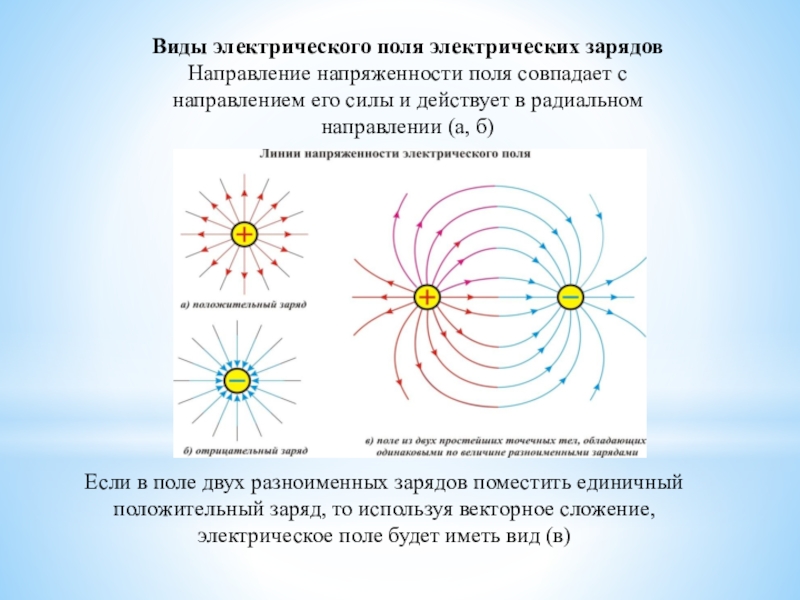

Виды электрического поля электрических зарядов Направление напряженности поля совпадает с направлением его силы и действует в радиальном направлении (а, б)

Если в поле двух разноименных зарядов поместить единичный положительный заряд, то используя векторное сложение, электрическое поле будет иметь вид (в)


Слайд 6
Текст слайда:

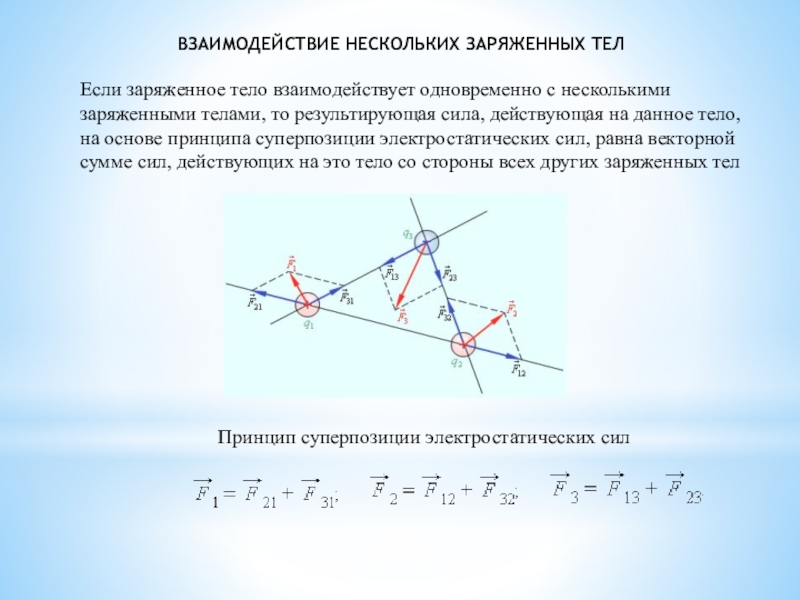

ВЗАИМОДЕЙСТВИЕ НЕСКОЛЬКИХ ЗАРЯЖЕННЫХ ТЕЛ

Если заряженное тело взаимодействует одновременно с несколькими заряженными телами, то результирующая сила, действующая на данное тело, на основе принципа суперпозиции электростатических сил, равна векторной сумме сил, действующих на это тело со стороны всех других заряженных тел

Принцип суперпозиции электростатических сил


Слайд 7
Текст слайда:

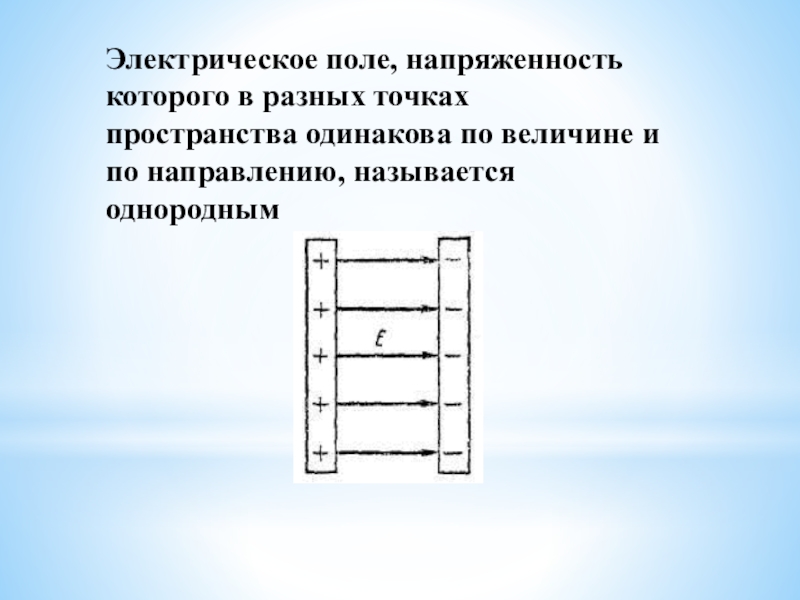

Электрическое поле, напряженность которого в разных точках пространства одинакова по величине и по направлению, называется однородным


Слайд 8
Текст слайда:

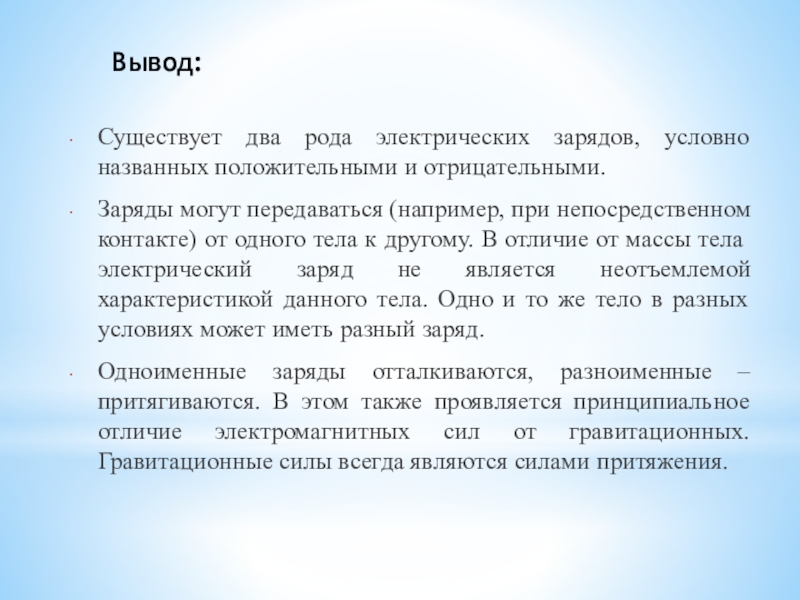

Вывод:

Существует два рода электрических зарядов, условно названных положительными и отрицательными.
Заряды могут передаваться (например, при непосредственном контакте) от одного тела к другому. В отличие от массы тела электрический заряд не является неотъемлемой характеристикой данного тела. Одно и то же тело в разных условиях может иметь разный заряд.
Одноименные заряды отталкиваются, разноименные – притягиваются. В этом также проявляется принципиальное отличие электромагнитных сил от гравитационных. Гравитационные силы всегда являются силами притяжения.


Слайд 9
Текст слайда:

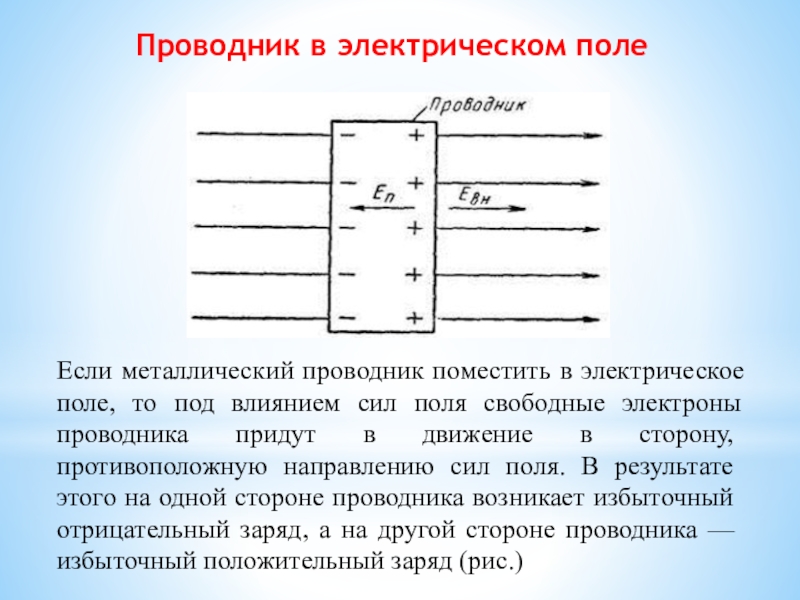

Проводник в электрическом поле


Если металлический проводник поместить в электрическое поле, то под влиянием сил поля свободные электроны проводника придут в движение в сто­рону, противоположную направ­лению сил поля. В результате этого на одной стороне провод­ника возникает избыточный от­рицательный заряд, а на другой стороне проводника — избыточ­ный положительный заряд (рис.)


Слайд 10
Текст слайда:

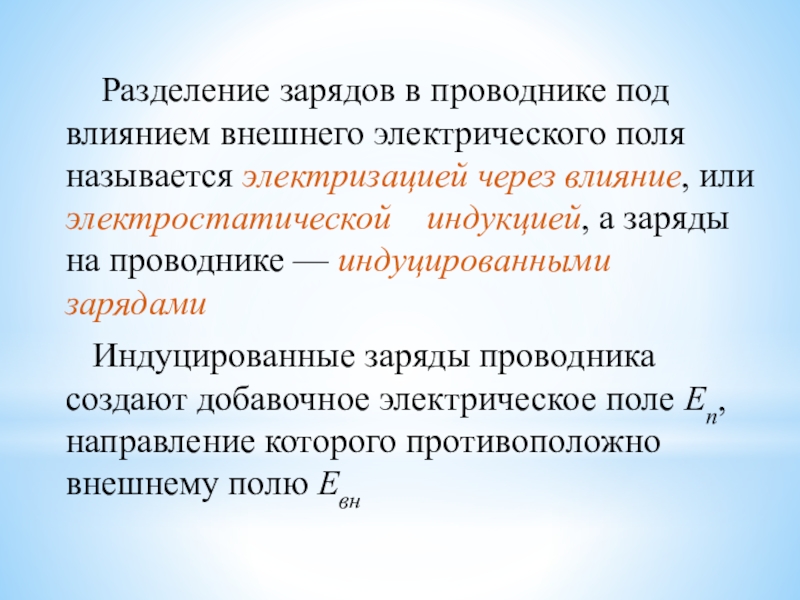

Разделение зарядов в про­воднике под влиянием внешнего электрического поля называется электризацией через влияние, или электростатической индукцией, а заряды на проводнике — индуцированными зарядами
Индуцированные заряды проводника создают добавочное элект­рическое поле Еп, направление которого противоположно внешнему полю Евн


Слайд 11
Текст слайда:

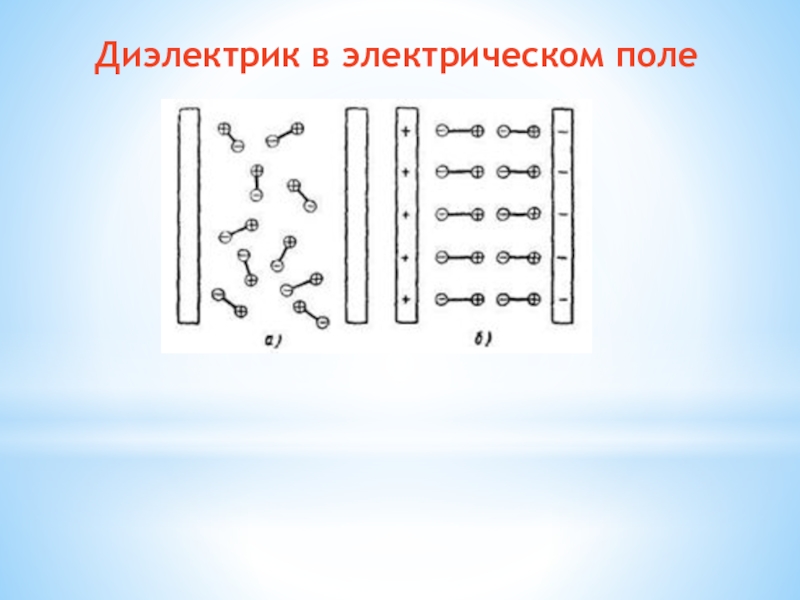

Диэлектрик в электрическом поле


Слайд 12
Текст слайда:

У диэлектриков первого класса молекула в нейтральном состоянии имеет положительный и отрицательный заряды, на­столько близко располо­женные один к другому, что действие их взаимно компенсируется. Под влия­нием электрического поля положительные и отрица­тельные заряды в пределах молекулы несколько сме­щаются один относительно другого, образуя ди­поль (рис.).
У диэлектриков второго класса молекулы и в отсут­ствие электрического поля образуют диполи, расположенные хаотически (рис. а). Такие диэлектрики называются полярными. Под влиянием внешнего поля такие диполи выстраиваются в цепочки, так, чтобы оси их совпадали с направлением внешнего поля (рис. б).


Слайд 13
Текст слайда:

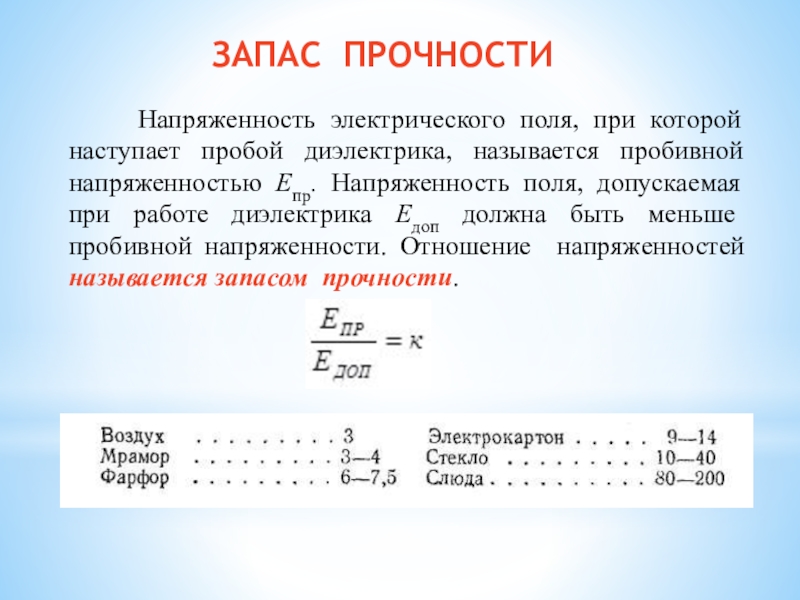

ЗАПАС ПРОЧНОСТИ

Напряженность электрического поля, при которой наступает пробой диэлектрика, называется пробивной напряженностью Епр. Напряженность поля, допускаемая при работе диэлектрика Едоп должна быть меньше пробивной напряженности. Отношение напряженностей называется запасом прочности.
