Главная
Черчение
Презентация по инженерной графике Решение задачи - определение расстояния от точки до прямой общего положения

Слайд 1Определить расстояние от точки D до плоскости ABC
По заданным координатам точек

строятся проекции треугольника АВС и точки D.
Если прямая перпендикулярна к двум пересекающимся прямым, определяющим плоскость, то она перпендикулярна плоскости.
а) фронтальная проекция перпендикуляра перпендикулярна к фронтальной проекции фронтали этой плоскости
б) горизонтальная проекция перпендикуляра перпендикулярна к горизонтальной проекции горизонтали этой плоскости

Определить расстояние от точки D до плоскости ABCПо заданным координатам точек строятся проекции треугольника АВС и точки

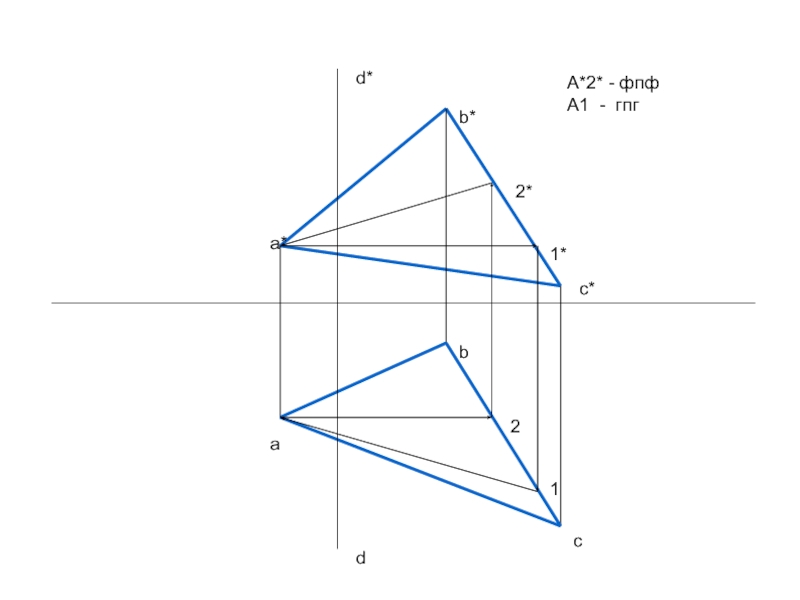

Слайд 2

d*
d
a
a*
b*
b
c*
c

2

2*

1*

1

А2 - фпф
А1 - гпг

Слайд 3

d*
d
a
a*
b*
b
c*
c

2

2*

1*

1

Из d* -
Из d -

на а2
на а1

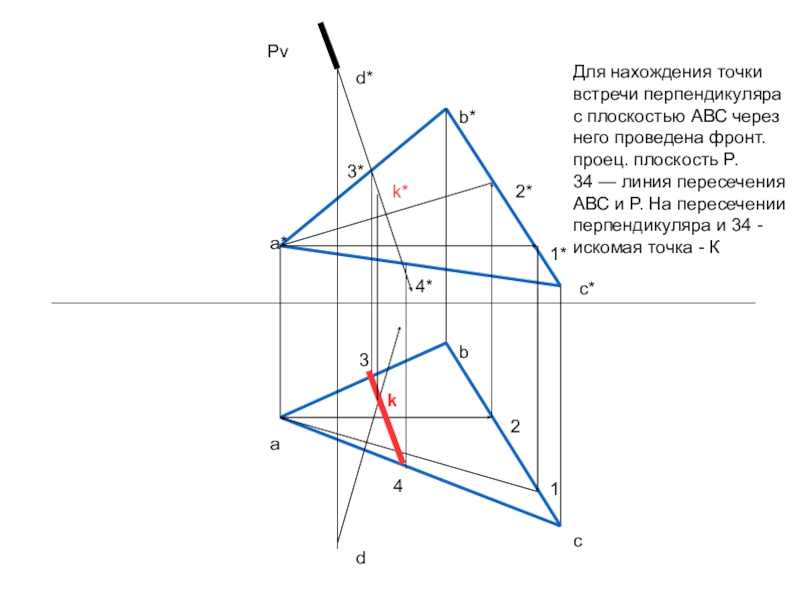

Слайд 4

d*
d
a
a*
b*
b
c*
c

2

2*

1*

1

Рv
3*
4*
3
4

k

k*
Для нахождения точки
встречи перпендикуляра
с плоскостью АВС через
него проведена фронт.
проец. плоскость P.
34

— линия пересечения
АВС и Р. На пересечении
перпендикуляра и 34 -
искомая точка - К

d*daa*b*bc*c22*1*1Рv3*4*34kk*Для нахождения точкивстречи перпендикулярас плоскостью АВС черезнего проведена фронт.проец. плоскость P.34 — линия пересеченияАВС и Р. На

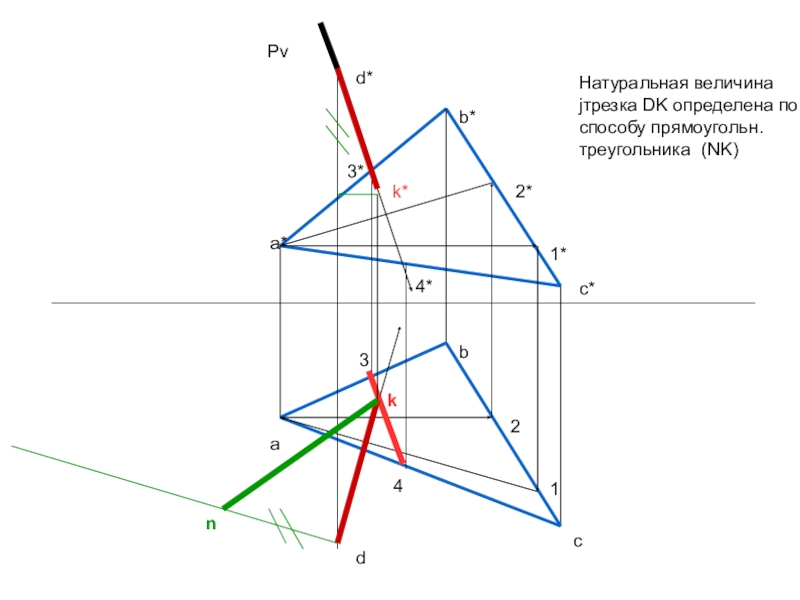

Слайд 5

d*
d
a
a*
b*
b
c*
c

2

2*

1*

1

Рv
3*
4*
3
4

k

k*

n
Натуральная величина
jтрезка DK определена по способу прямоугольн.
треугольника (NK)
