Презентация, доклад по инженерной графике : Оформление чертежей

Форматы, их назначение. Форматы. Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах определенных размеров. Для экономного расходования бумаги, удобства хранения чертежей и пользования ими стандарт устанавливает определенные форматы листов,

Слайд 1Основные правила оформление чертежей.


Основные правила оформление чертежей.

Слайд 2Форматы, их назначение.
Форматы. Чертежи и другие конструкторские документы

промышленности и строительства выполняют на листах определенных размеров.
Для экономного расходования бумаги, удобства хранения чертежей и пользования ими стандарт устанавливает определенные форматы листов, которые обводят тонкой линией.

В школе пользуются форматом А4 размеры сторон которого
297 / 210 мм.
Форматы, их назначение.   Форматы. Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах

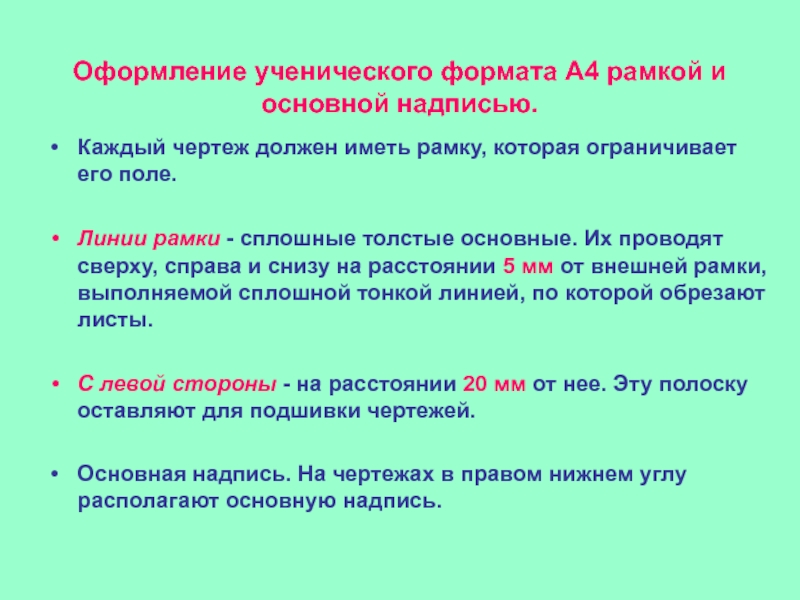

Слайд 3Оформление ученического формата А4 рамкой и основной надписью.
Каждый чертеж должен иметь

рамку, которая ограничивает его поле.

Линии рамки - сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки, выполняемой сплошной тонкой линией, по которой обрезают листы.

С левой стороны - на расстоянии 20 мм от нее. Эту полоску оставляют для подшивки чертежей.

Основная надпись. На чертежах в правом нижнем углу располагают основную надпись.
Оформление ученического формата А4 рамкой и основной надписью.Каждый чертеж должен иметь рамку, которая ограничивает его поле. Линии

Слайд 4Оформление листа формата А4.

Оформление листа формата А4.

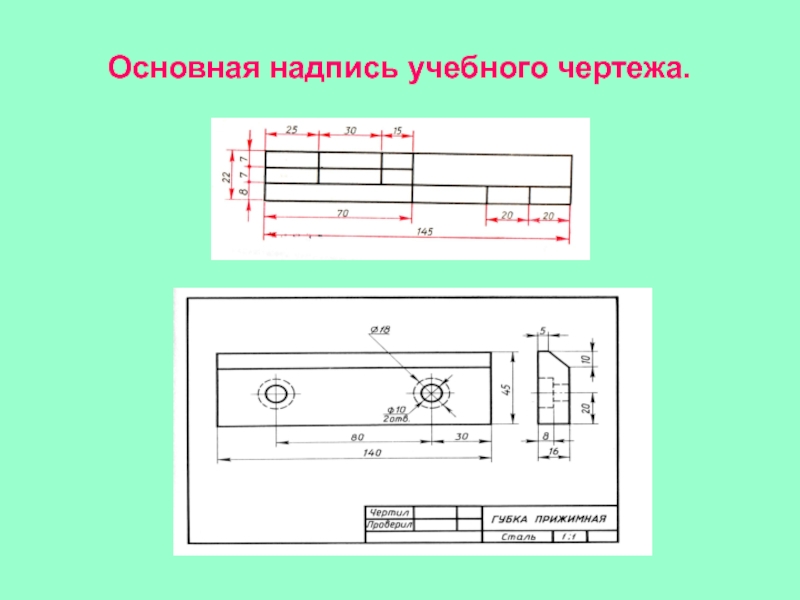

Слайд 5Основная надпись учебного чертежа.

Основная надпись учебного чертежа.

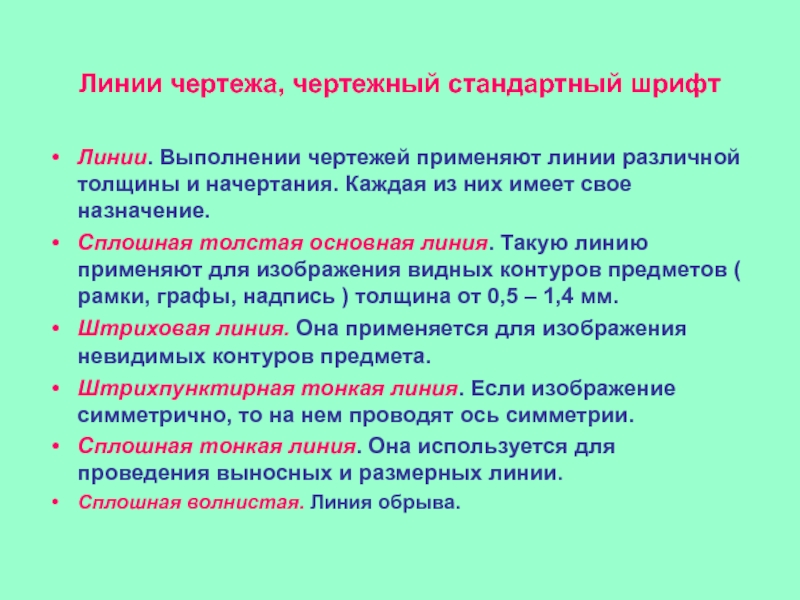

Слайд 6Линии чертежа, чертежный стандартный шрифт
Линии. Выполнении чертежей применяют линии различной

толщины и начертания. Каждая из них имеет свое назначение.
Сплошная толстая основная линия. Такую линию применяют для изображения видных контуров предметов ( рамки, графы, надпись ) толщина от 0,5 – 1,4 мм.
Штриховая линия. Она применяется для изображения невидимых контуров предмета.
Штрихпунктирная тонкая линия. Если изображение симметрично, то на нем проводят ось симметрии.
Сплошная тонкая линия. Она используется для проведения выносных и размерных линии.
Сплошная волнистая. Линия обрыва.
Линии чертежа, чертежный стандартный шрифт Линии. Выполнении чертежей применяют линии различной толщины и начертания. Каждая из них

Слайд 7Линии чертежа.

Линии чертежа.

Слайд 8Шрифты чертежные.
Размер букв и цифр чертежного шрифта. Все надписи на чертежах

должны быть выполнены чертежным шрифтом.
Шрифт может быть как с наклоном ( около 75 *), так и без наклона.
Шрифты чертежные.Размер букв и цифр чертежного шрифта. Все надписи на чертежах должны быть выполнены чертежным шрифтом.Шрифт может

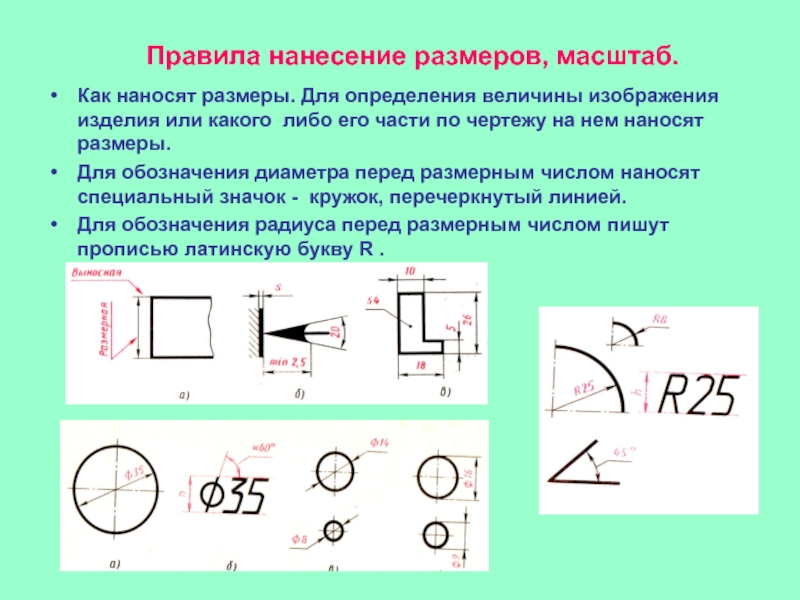

Слайд 9Правила нанесение размеров, масштаб.
Как наносят размеры. Для определения величины изображения

изделия или какого либо его части по чертежу на нем наносят размеры.
Для обозначения диаметра перед размерным числом наносят специальный значок - кружок, перечеркнутый линией.
Для обозначения радиуса перед размерным числом пишут прописью латинскую букву R .
Правила нанесение размеров, масштаб. Как наносят размеры. Для определения величины изображения изделия или какого либо его части

Слайд 10МАСШТАБЫ.
МАСШТАБ – это отношение линейных размеров изображения предмета к действительным. Масштабы

изображения и их обозначение на чертежах устанавливает стандарт.

Масштаб уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10……
Натуральная величина – 1:1
Масштаб увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1…….
Масштабы записывают так: М 1:1; М 1:2 …….

Следует помнить, что в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, те которые должна иметь деталь в натуре.
МАСШТАБЫ.МАСШТАБ – это отношение линейных размеров изображения предмета к действительным. Масштабы изображения и их обозначение на чертежах

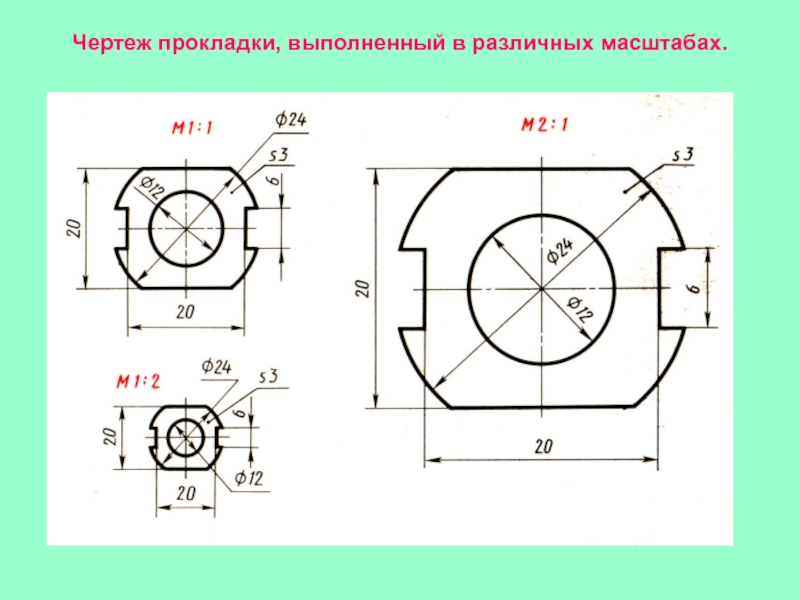

Слайд 11Чертеж прокладки, выполненный в различных масштабах.

Чертеж прокладки, выполненный в различных масштабах.
