Презентация, доклад по черчению на тему Резьбы и резьбовые соединения
Содержание
- 1. Презентация по черчению на тему Резьбы и резьбовые соединения
- 2. Резьба в технике — чередующиеся выступы и
- 3. Метрическая резьба – это винтовая нарезка на
- 4. Стандарты: ГОСТ 24705-2004 (ИСО 724:1993) «Резьба
- 5. Слайд 5
- 6. Основные параметры резьбыШаг (P) — расстояние между
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Основные параметры
- 11. Слайд 11
- 12. Слайд 12

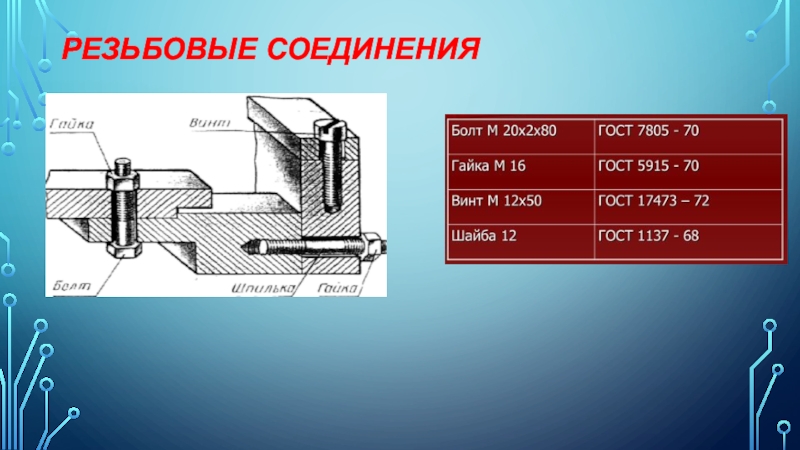

- 13. Резьбовые соединения

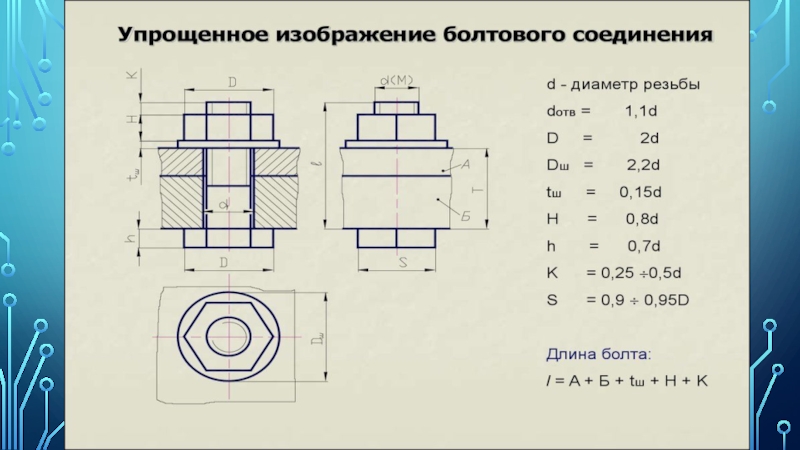

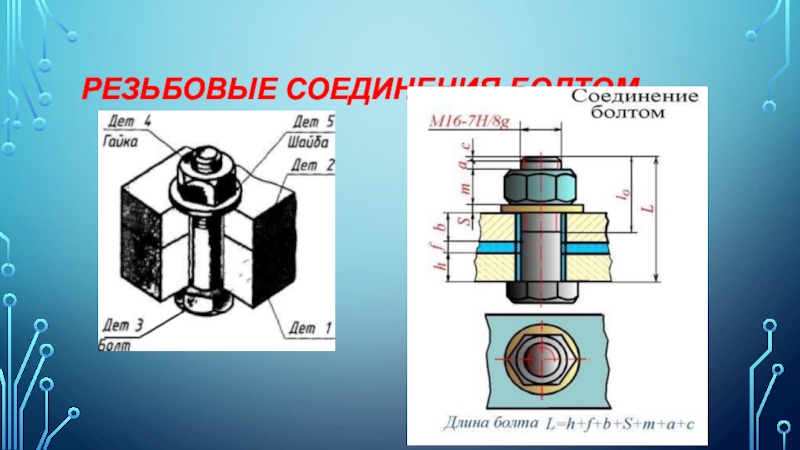

- 14. Резьбовые соединения болтом
- 15. Слайд 15

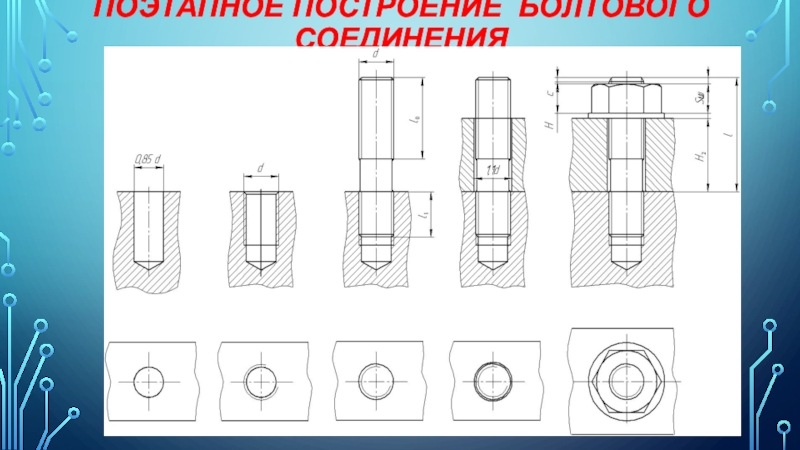

- 16. Поэтапное построение болтового соединения

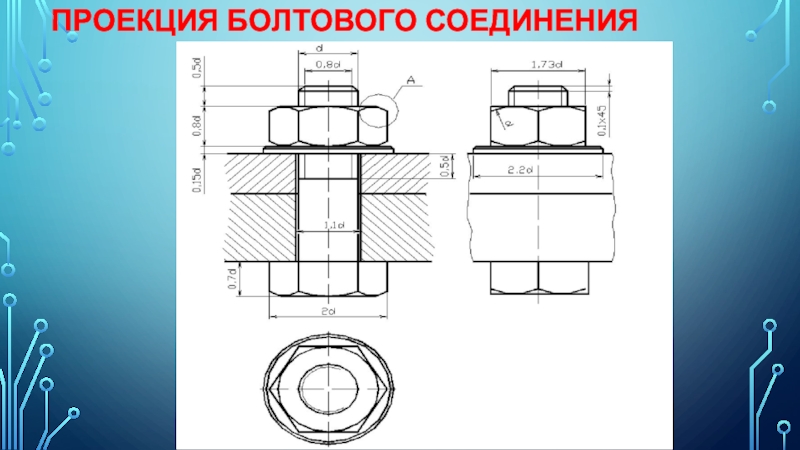

- 17. Проекция болтового соединения

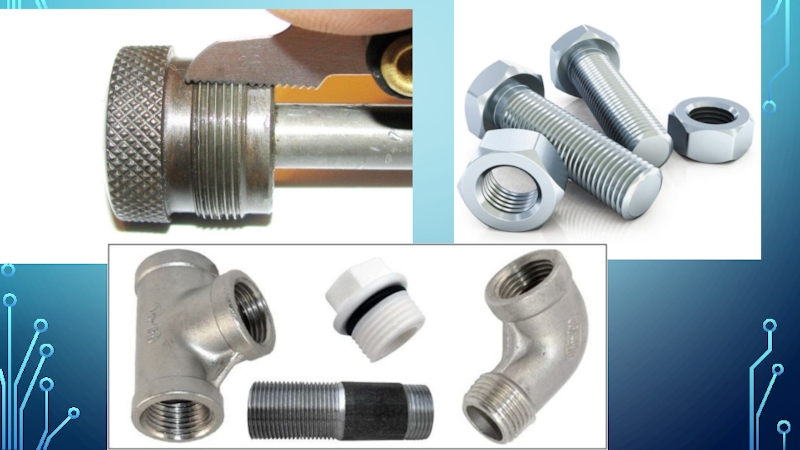

Резьба в технике — чередующиеся выступы и впадины на поверхности тел вращения, расположенные по винтовой линии. Является основным элементом резьбового соединения.

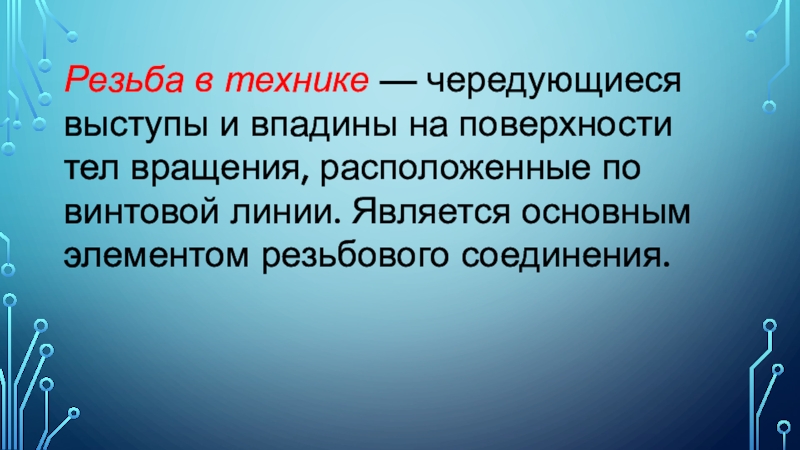

Слайд 2Резьба в технике — чередующиеся выступы и впадины на поверхности тел
вращения, расположенные по винтовой линии. Является основным элементом резьбового соединения.

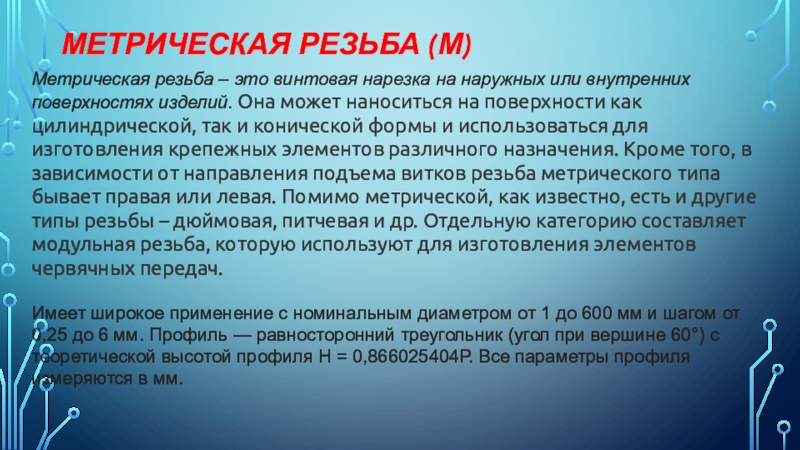

Слайд 3Метрическая резьба – это винтовая нарезка на наружных или внутренних поверхностях
изделий. Она может наноситься на поверхности как цилиндрической, так и конической формы и использоваться для изготовления крепежных элементов различного назначения. Кроме того, в зависимости от направления подъема витков резьба метрического типа бывает правая или левая. Помимо метрической, как известно, есть и другие типы резьбы – дюймовая, питчевая и др. Отдельную категорию составляет модульная резьба, которую используют для изготовления элементов червячных передач.

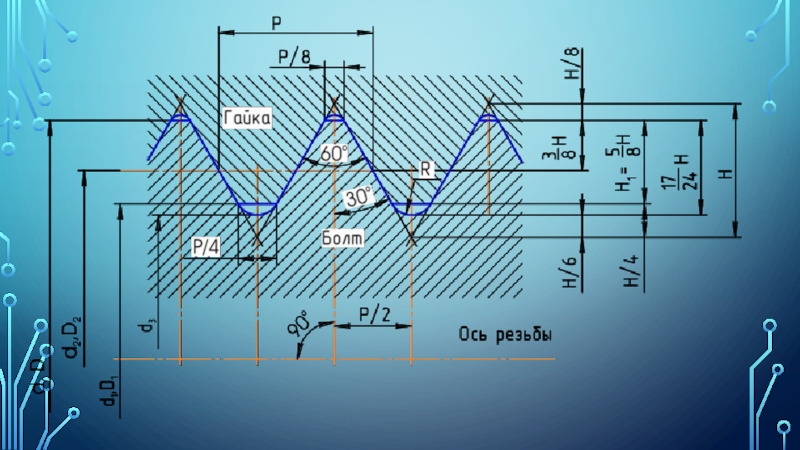

Имеет широкое применение с номинальным диаметром от 1 до 600 мм и шагом от 0,25 до 6 мм. Профиль — равносторонний треугольник (угол при вершине 60°) с теоретической высотой профиля Н = 0,866025404Р. Все параметры профиля измеряются в мм.
Имеет широкое применение с номинальным диаметром от 1 до 600 мм и шагом от 0,25 до 6 мм. Профиль — равносторонний треугольник (угол при вершине 60°) с теоретической высотой профиля Н = 0,866025404Р. Все параметры профиля измеряются в мм.

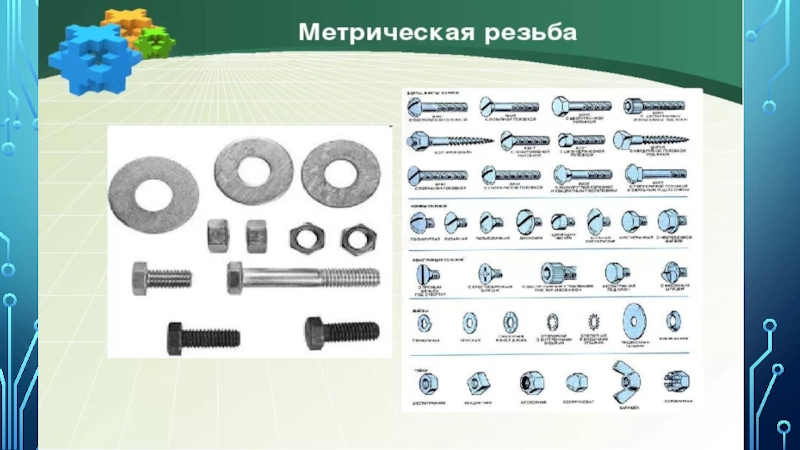

Метрическая резьба (М)

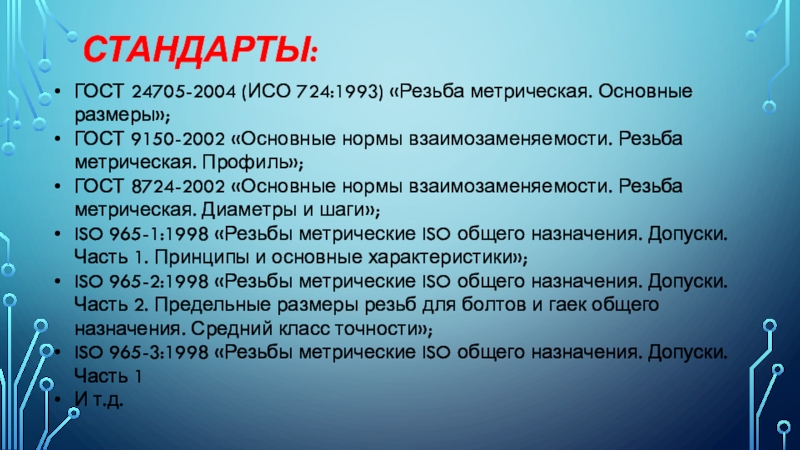

Слайд 4Стандарты:
ГОСТ 24705-2004 (ИСО 724:1993) «Резьба метрическая. Основные размеры»;
ГОСТ 9150-2002 «Основные нормы
взаимозаменяемости. Резьба метрическая. Профиль»;
ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»;
ISO 965-1:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные характеристики»;
ISO 965-2:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры резьб для болтов и гаек общего назначения. Средний класс точности»;
ISO 965-3:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 1
И т.д.
ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»;
ISO 965-1:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные характеристики»;
ISO 965-2:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры резьб для болтов и гаек общего назначения. Средний класс точности»;
ISO 965-3:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 1
И т.д.

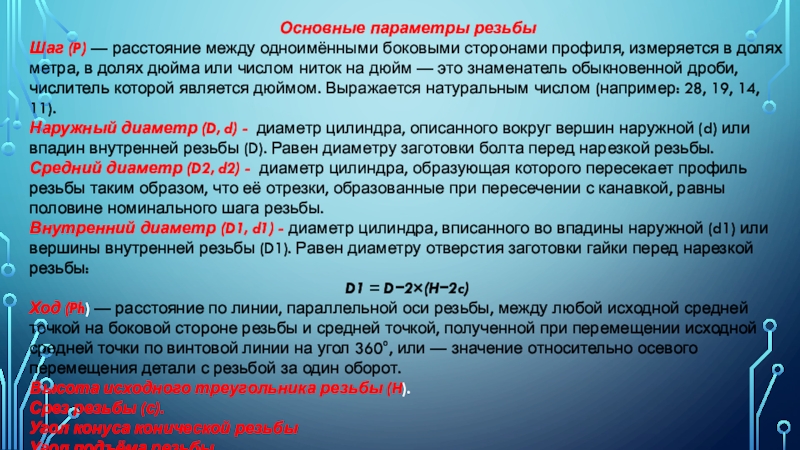

Слайд 6Основные параметры резьбы
Шаг (P) — расстояние между одноимёнными боковыми сторонами профиля,
измеряется в долях метра, в долях дюйма или числом ниток на дюйм — это знаменатель обыкновенной дроби, числитель которой является дюймом. Выражается натуральным числом (например: 28, 19, 14, 11).

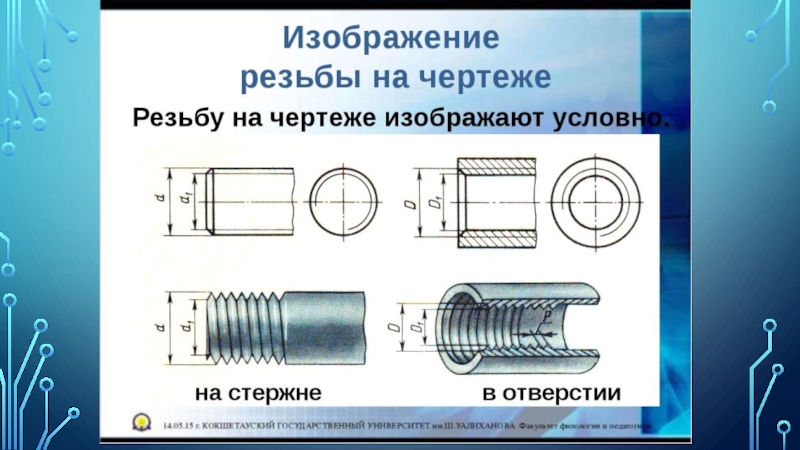

Наружный диаметр (D, d) - диаметр цилиндра, описанного вокруг вершин наружной (d) или впадин внутренней резьбы (D). Равен диаметру заготовки болта перед нарезкой резьбы.
Средний диаметр (D2, d2) - диаметр цилиндра, образующая которого пересекает профиль резьбы таким образом, что её отрезки, образованные при пересечении с канавкой, равны половине номинального шага резьбы.
Внутренний диаметр (D1, d1) - диаметр цилиндра, вписанного во впадины наружной (d1) или вершины внутренней резьбы (D1). Равен диаметру отверстия заготовки гайки перед нарезкой резьбы:
D1 = D−2×(H−2c)
Ход (Ph) — расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360°, или — значение относительно осевого перемещения детали с резьбой за один оборот.
Высота исходного треугольника резьбы (H).
Срез резьбы (с).

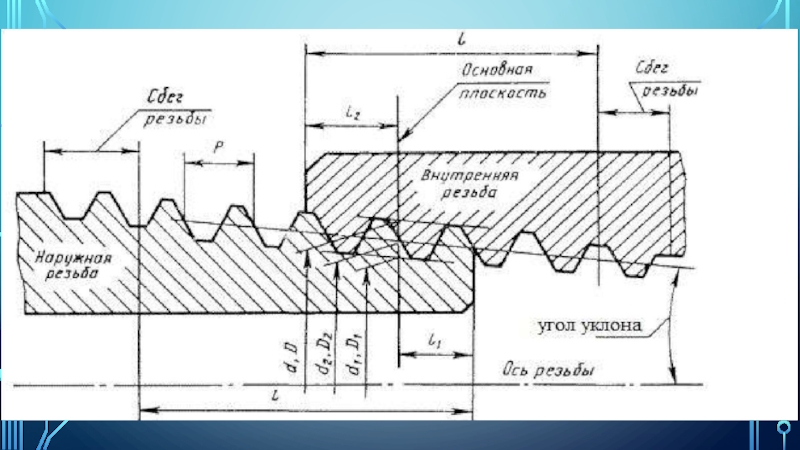

Угол конуса конической резьбы
Угол подъёма резьбы
Наружный диаметр (D, d) - диаметр цилиндра, описанного вокруг вершин наружной (d) или впадин внутренней резьбы (D). Равен диаметру заготовки болта перед нарезкой резьбы.
Средний диаметр (D2, d2) - диаметр цилиндра, образующая которого пересекает профиль резьбы таким образом, что её отрезки, образованные при пересечении с канавкой, равны половине номинального шага резьбы.
Внутренний диаметр (D1, d1) - диаметр цилиндра, вписанного во впадины наружной (d1) или вершины внутренней резьбы (D1). Равен диаметру отверстия заготовки гайки перед нарезкой резьбы:
D1 = D−2×(H−2c)
Ход (Ph) — расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360°, или — значение относительно осевого перемещения детали с резьбой за один оборот.
Высота исходного треугольника резьбы (H).
Срез резьбы (с).
Угол конуса конической резьбы
Угол подъёма резьбы
