Презентация, доклад по черчению на тему Разрезы. Виды разрезов (9 класс)
Содержание
- 1. Презентация по черчению на тему Разрезы. Виды разрезов (9 класс)
- 2. Разрез.Это изображение, полученное путем мысленного рассечения детали
- 3. Примеры разрезов в обычной жизни.
- 4. Выполнение разреза1. Все внутренние невидимые линии, которые

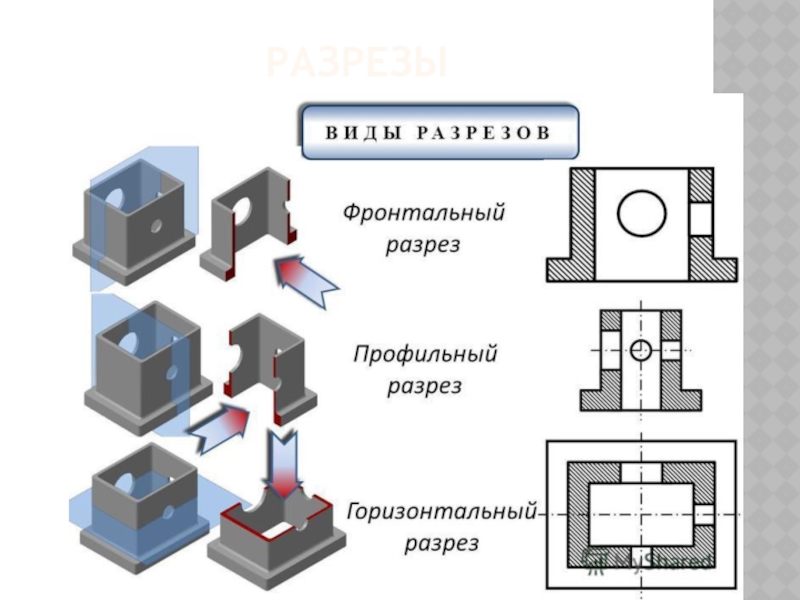

- 5. Виды разрезов

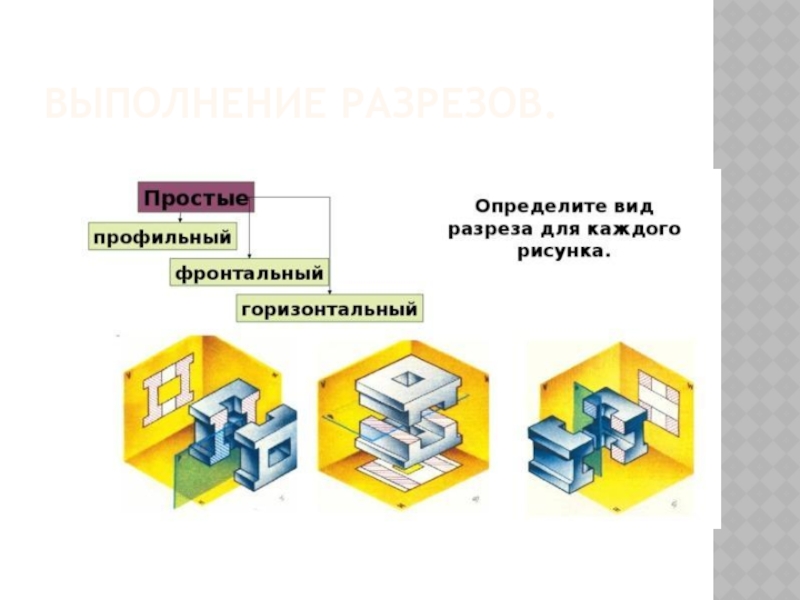

- 6. Выполнение разрезов.
- 7. Разрезы

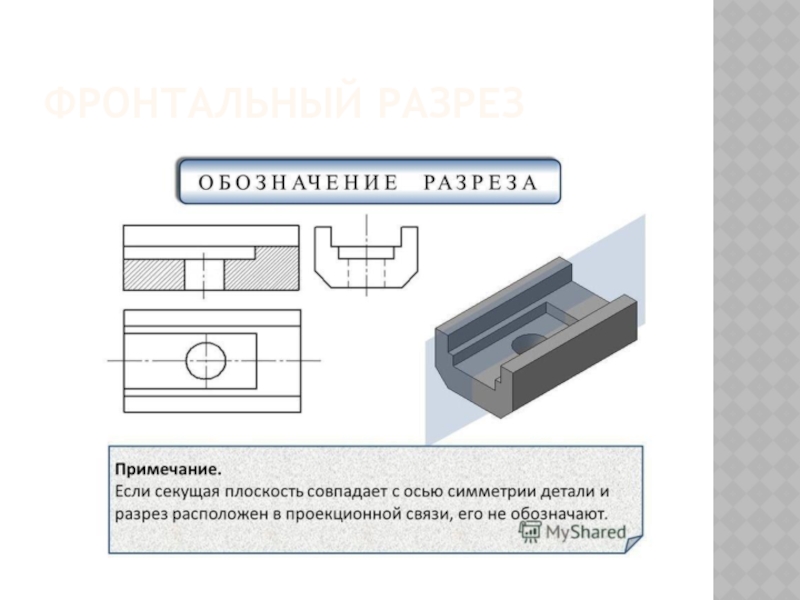

- 8. Фронтальный разрез

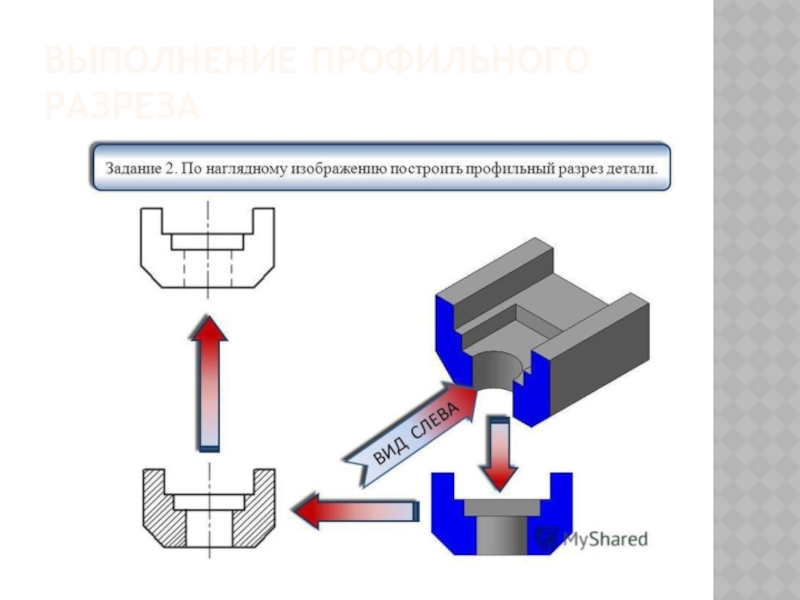

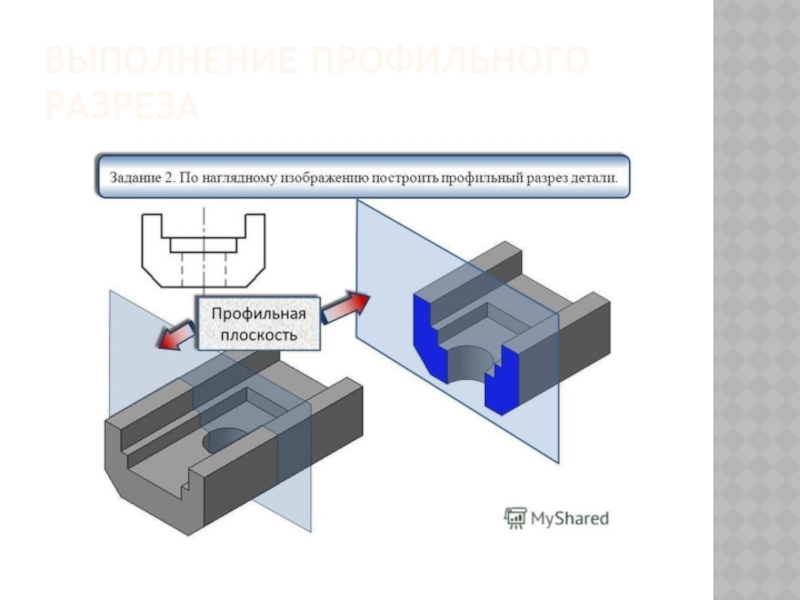

- 9. Выполнение профильного разреза
- 10. Выполнение профильного разреза
- 11. Выполнение профильного разреза
- 12. Задание на урокеРис 183, задание 48, распределить вид и фронтальный разрез с наглядным изображением и сечением.
- 13. Домашнее задание.Параграф 24.2, знать виды разрезов и
Разрез.Это изображение, полученное путем мысленного рассечения детали секущей плоскостью. Показывается все то, что попало в секущую плоскость и то, что находится за ней.
Слайд 2Разрез.
Это изображение, полученное путем мысленного рассечения детали секущей плоскостью. Показывается все
то, что попало в секущую плоскость и то, что находится за ней.

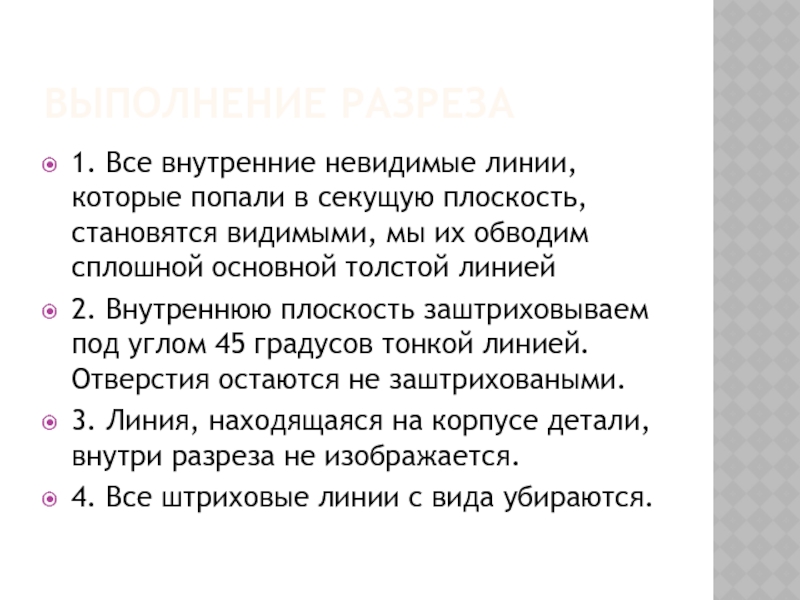

Слайд 4Выполнение разреза
1. Все внутренние невидимые линии, которые попали в секущую плоскость,
становятся видимыми, мы их обводим сплошной основной толстой линией
2. Внутреннюю плоскость заштриховываем под углом 45 градусов тонкой линией. Отверстия остаются не заштриховаными.
3. Линия, находящаяся на корпусе детали, внутри разреза не изображается.
4. Все штриховые линии с вида убираются.
2. Внутреннюю плоскость заштриховываем под углом 45 градусов тонкой линией. Отверстия остаются не заштриховаными.
3. Линия, находящаяся на корпусе детали, внутри разреза не изображается.
4. Все штриховые линии с вида убираются.
Слайд 12Задание на уроке
Рис 183, задание 48, распределить вид и фронтальный разрез
с наглядным изображением и сечением.

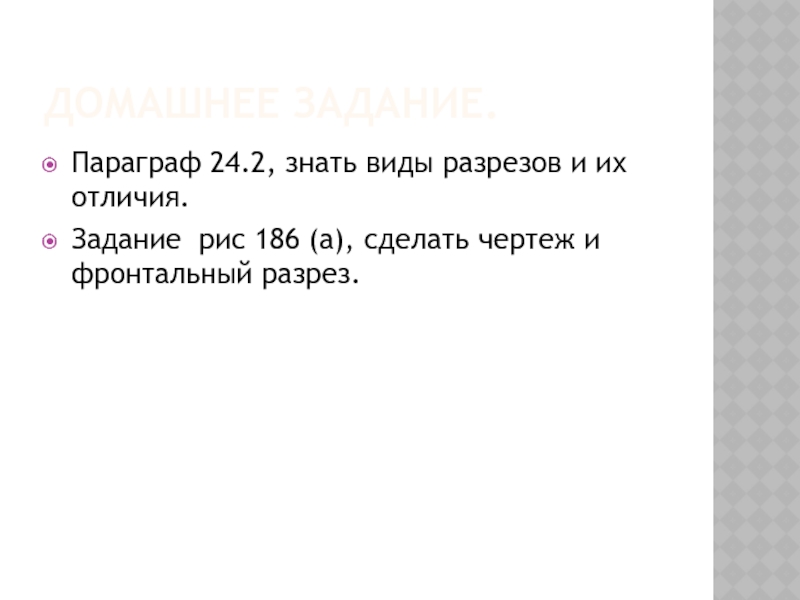

Слайд 13Домашнее задание.
Параграф 24.2, знать виды разрезов и их отличия.
Задание рис 186
(а), сделать чертеж и фронтальный разрез.
