Презентация, доклад по Инженерной графике на тему косоугольная проекция

в аксонометрических проекциях»


Выполнил учащийся механического отделения 522 группы Берестовой В.И.

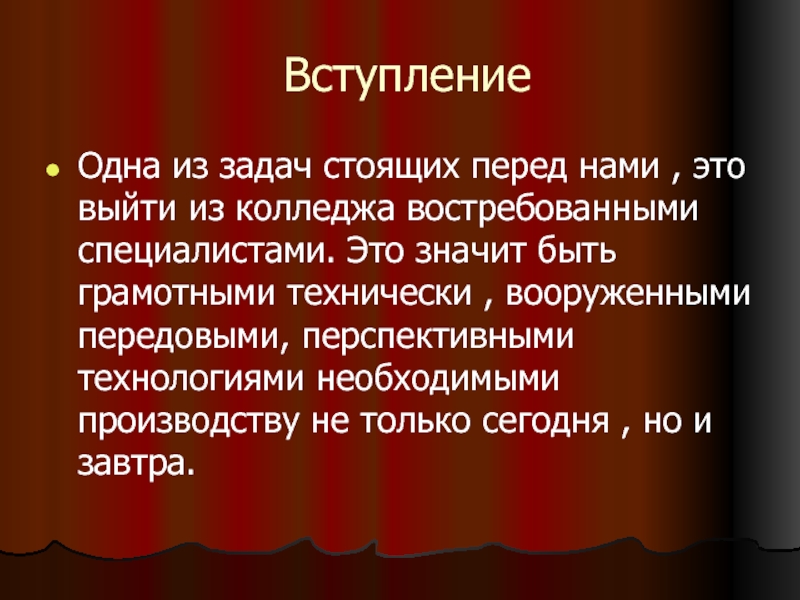

востребованными специалистами. Это значит быть грамотными технически , вооруженными передовыми, перспективными технологиями необходимыми производству не только сегодня , но и завтра.

звена мы будем иметь дело с обслуживанием технологического оборудования , выполняя работу по его ревизии и ремонту. Для выполнения этой работы необходимо уметь выполнять наглядное изображение детали. Это используют для быстрого и наглядного пояснения чертежей , при конструировании, как иллюстрацию творческой идеи, для ускорения процесса чтения чертежа.

слова «аксо» - ось и «…метрия» - измерять . Оно означает измерение по осям. Аксонометрические проекции применяются для изображения различных деталей. Деталь изображают так, как её видят (под определенным углом зрения). На таком изображении отражены все три пространственных измерения , поэтому чтение аксонометрического чертежа обычно не вызывают затруднений

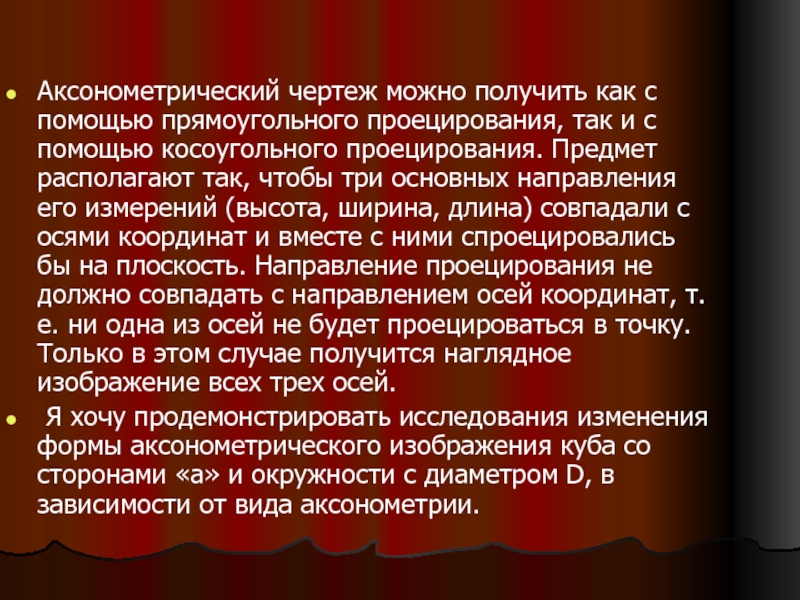

с помощью косоугольного проецирования. Предмет располагают так, чтобы три основных направления его измерений (высота, ширина, длина) совпадали с осями координат и вместе с ними спроецировались бы на плоскость. Направление проецирования не должно совпадать с направлением осей координат, т.е. ни одна из осей не будет проецироваться в точку. Только в этом случае получится наглядное изображение всех трех осей.
Я хочу продемонстрировать исследования изменения формы аксонометрического изображения куба со сторонами «а» и окружности с диаметром D, в зависимости от вида аксонометрии.

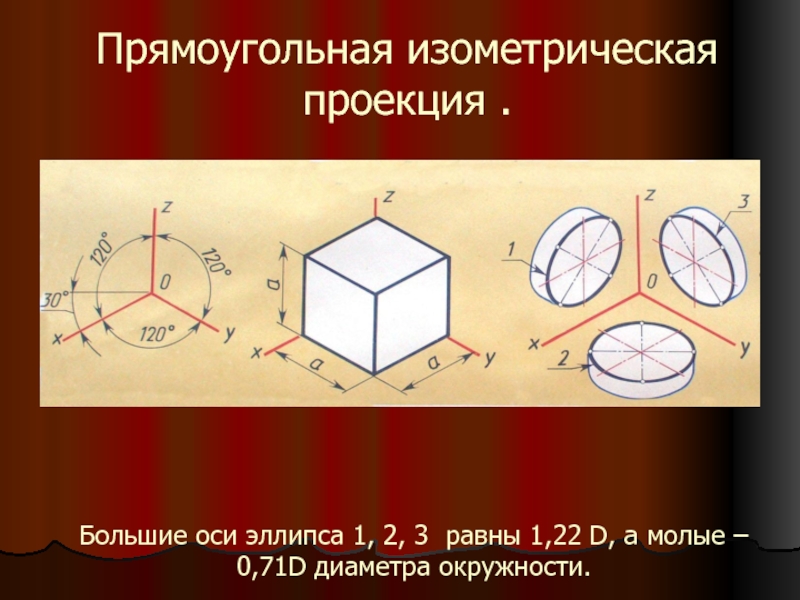

D, а молые – 0,71D диаметра окружности.

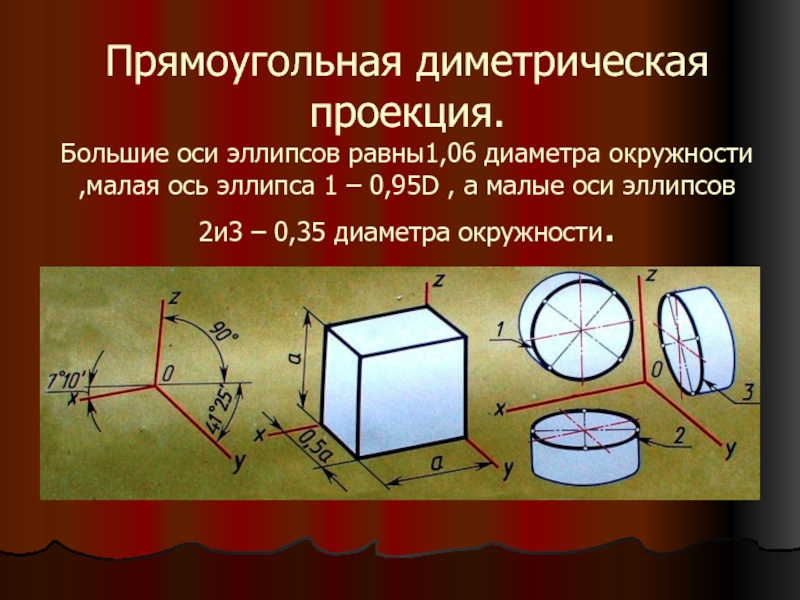

1 – 0,95D , а малые оси эллипсов 2и3 – 0,35 диаметра окружности.

(составляют соответственно с осями X и Z угол 22 градуса 30 секунд) равны 1,3 D ,а малые- 0,54D диаметра окружности.

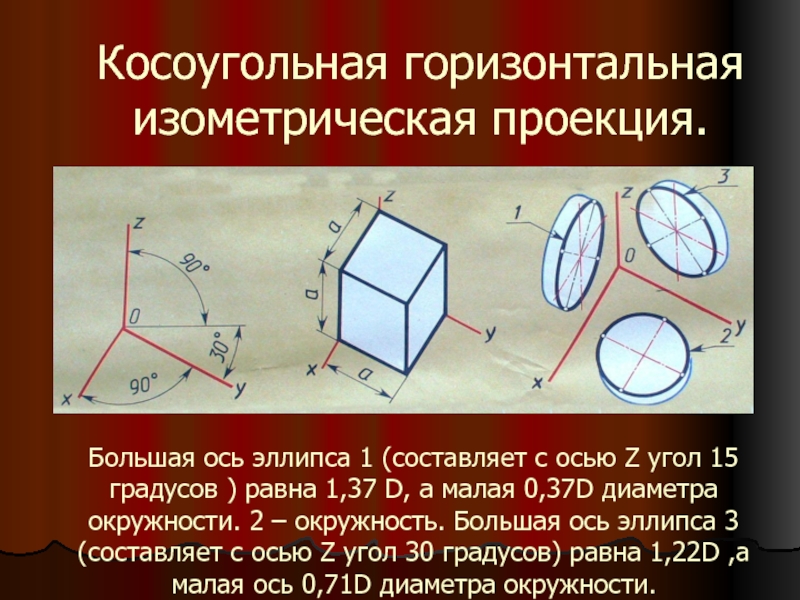

) равна 1,37 D, а малая 0,37D диаметра окружности. 2 – окружность. Большая ось эллипса 3 (составляет с осью Z угол 30 градусов) равна 1,22D ,а малая ось 0,71D диаметра окружности.

Косоугольная горизонтальная изометрическая проекция.

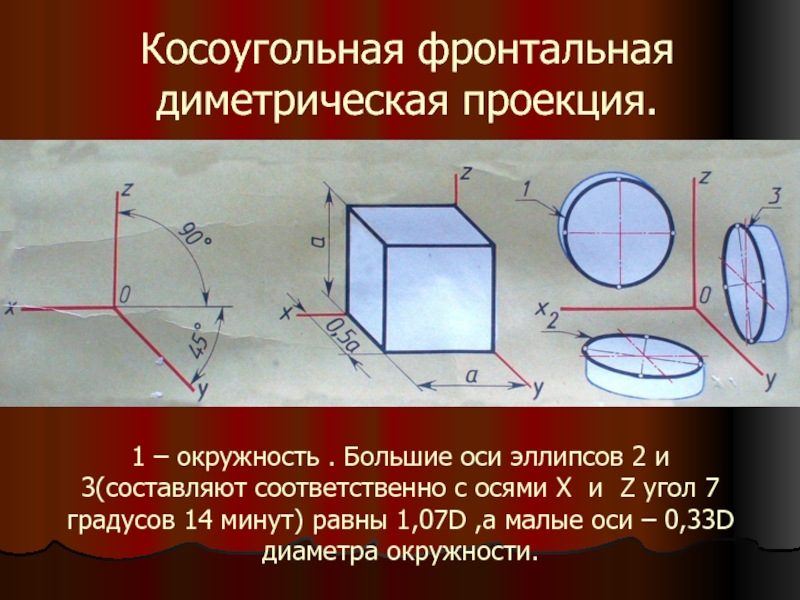

и 3(составляют соответственно с осями X и Z угол 7 градусов 14 минут) равны 1,07D ,а малые оси – 0,33D диаметра окружности.

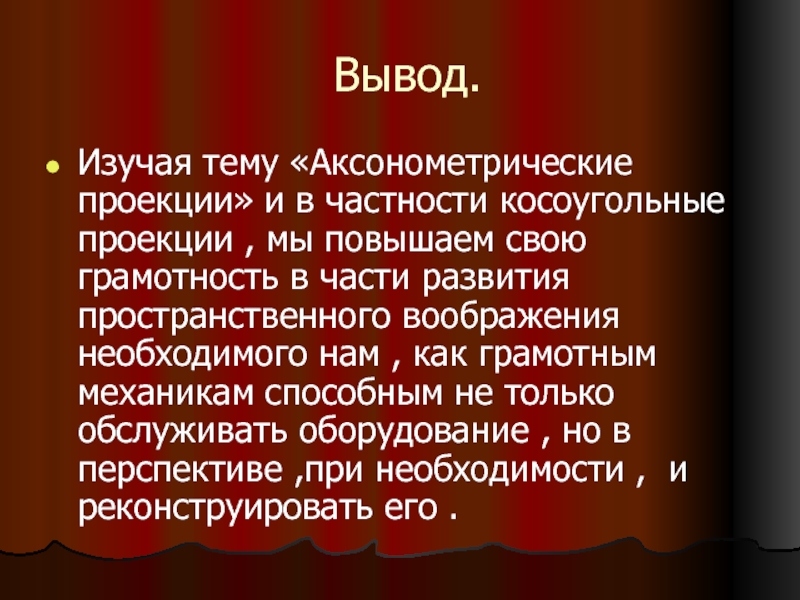

повышаем свою грамотность в части развития пространственного воображения необходимого нам , как грамотным механикам способным не только обслуживать оборудование , но в перспективе ,при необходимости , и реконструировать его .
