Слайд 1Аксонометрические проекции геометрических тел
Проецирование правильной шестиугольной призмы
Разработал: учитель технологии и черчения

Марусин Станислав Юрьевич

Калуга 2014 г.

Аксонометрические проекции геометрических телПроецирование правильной шестиугольной призмыРазработал: учитель технологии и черчения Марусин Станислав ЮрьевичКалуга 2014 г.

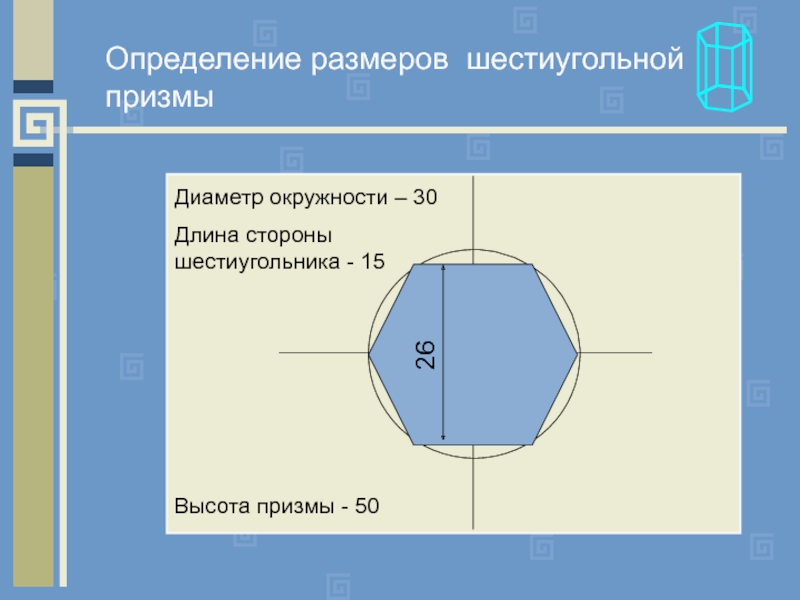

Слайд 2


26
Диаметр окружности – 30

Определение размеров шестиугольной призмы
Высота призмы - 50
Длина стороны

шестиугольника - 15
26Диаметр окружности – 30Определение размеров шестиугольной призмыВысота призмы - 50Длина стороны шестиугольника - 15

Слайд 3






7,5
Построение видов правильной шестиугольной призмы

7,5Построение видов правильной шестиугольной призмы

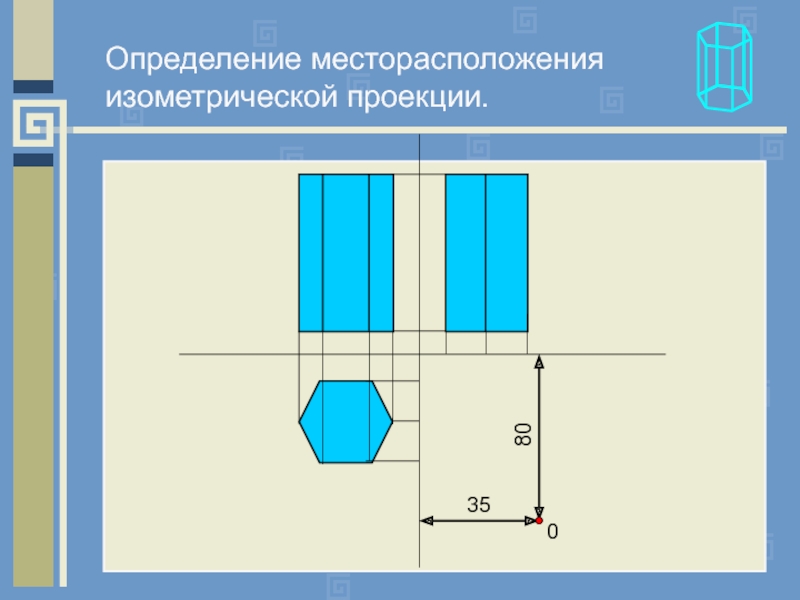

Слайд 4


35
80
0
Определение месторасположения изометрической проекции.

35800Определение месторасположения изометрической проекции.

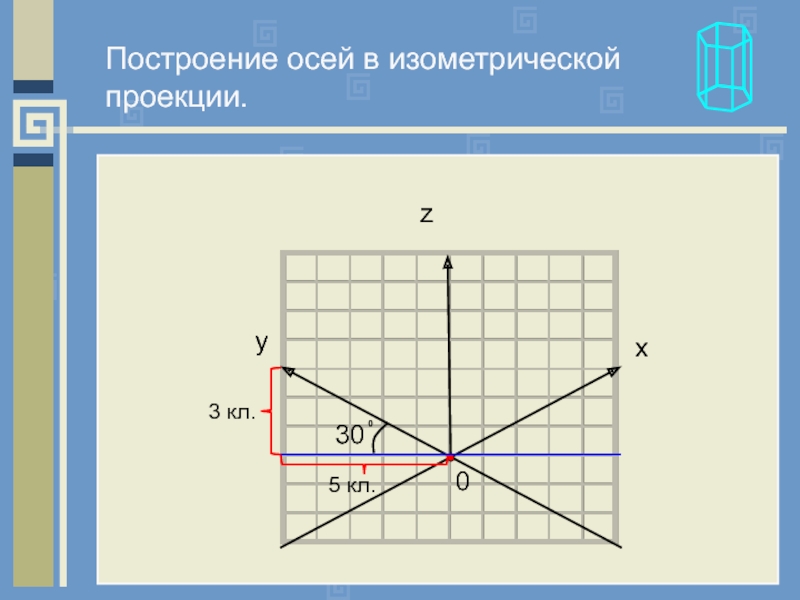

Слайд 5
z
y
x
0



5 кл.
3 кл.

Построение осей в изометрической проекции.

zyx05 кл.3 кл.Построение осей в изометрической проекции.

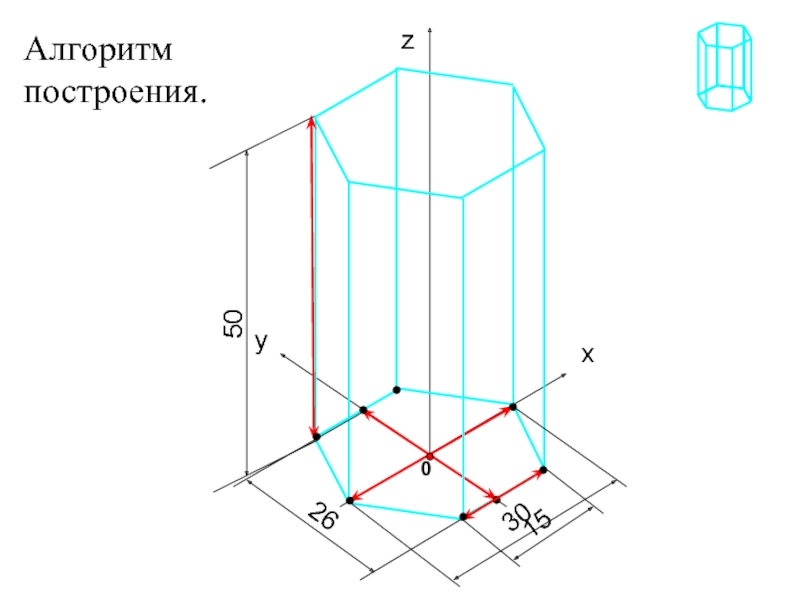

Слайд 6z
y
x
0
30
26




15




50

Алгоритм построения.

zyx030261550Алгоритм построения.

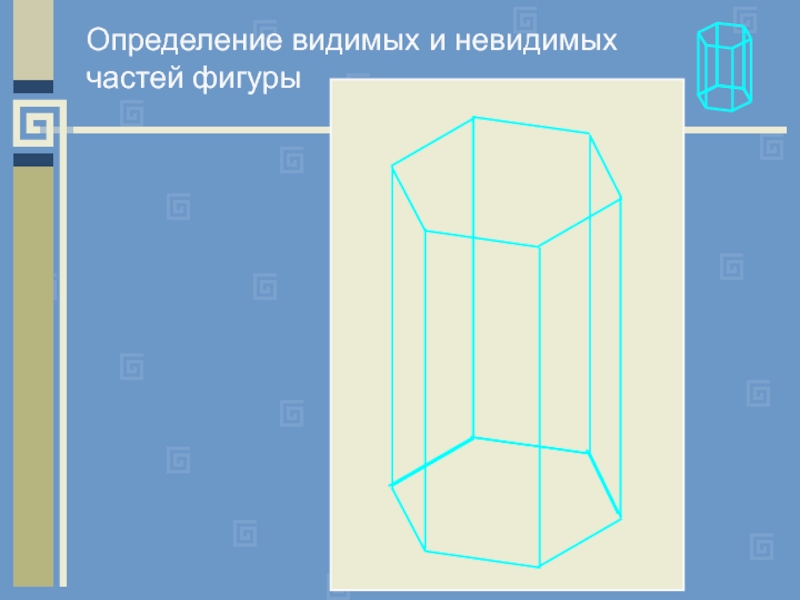

Слайд 7
Определение видимых и невидимых частей фигуры

Определение видимых и невидимых частей фигуры

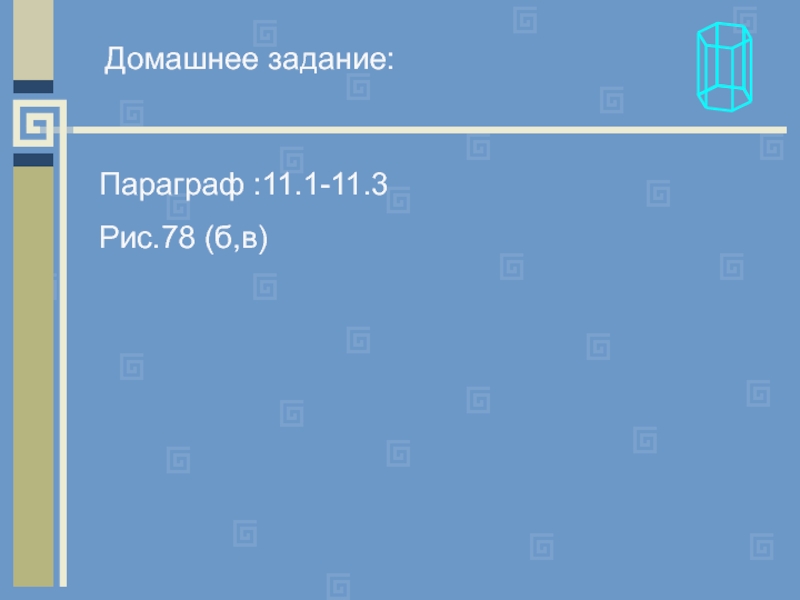

Слайд 8Домашнее задание:
Параграф :11.1-11.3
Рис.78 (б,в)

Домашнее задание:Параграф :11.1-11.3Рис.78 (б,в)
