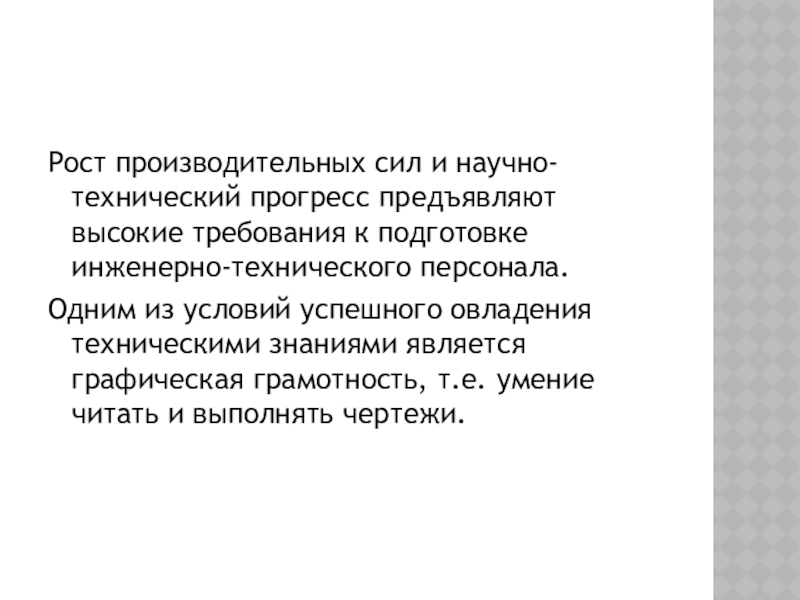

инженерно-технического персонала.
Одним из условий успешного овладения техническими знаниями является графическая грамотность, т.е. умение читать и выполнять чертежи.

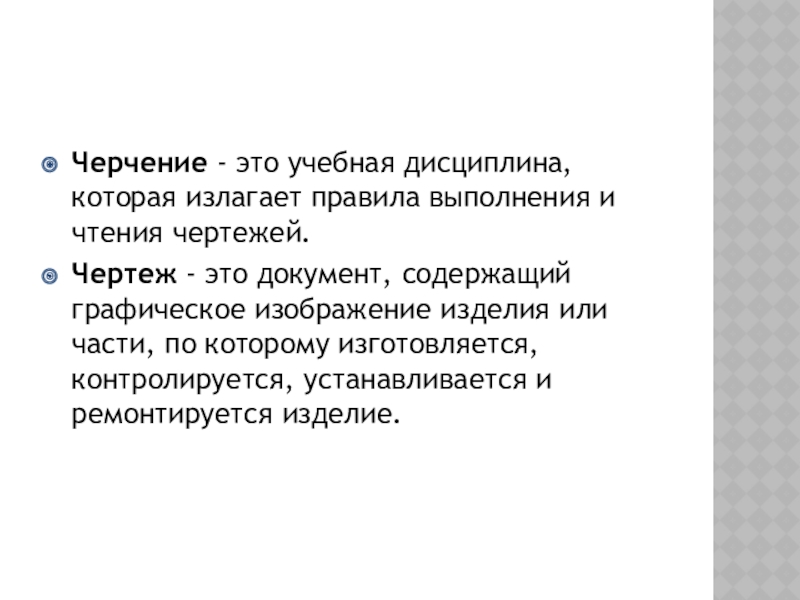

это документ, содержащий графическое изображение изделия или части, по которому изготовляется, контролируется, устанавливается и ремонтируется изделие.

любой национальности, если умеет читать чертежи, поймет их, изучит по ним устройство самой сложной машины.
Значение чертежей в науке и технике велико. По чертежам строители возводят жилые дома, фабрики, заводы, дороги, мосты и другие инженерные соору­жения. Машиностроители по чертежам изготовляют машины, станки, турбины. Монтажники по чертежам собирают и устанавливают оборудование на фабриках, заводах, электростанциях и на других объектах. Также по чертежам изготовляют одежду, шьют обувь, делают мебель, озеленяют города и поселки. Чертежи нужны врачу для изучения сложной медицинской техники. Знания , полученные на уроках черчения понадобятся вам в будущем.

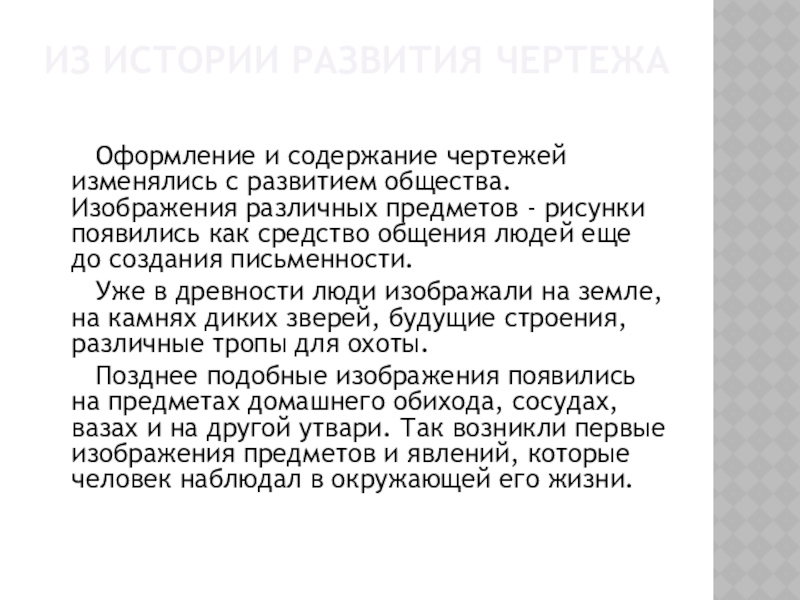

Изображения различных предметов - рисунки появились как средство общения людей еще до создания письменности.
Уже в древности люди изображали на зем­ле, на камнях диких зверей, будущие строения, различные тропы для охоты.
Позднее подобные изображения появились на предметах домашнего обихода, сосудах, вазах и на другой утвари. Так возникли первые изображения предметов и явлений, которые человек наблюдал в окружающей его жизни.

выполнялись от руки, на глаз. Такой чертеж не содержал размеров, и судить по нему об изоб­раженных предметах можно было лишь приближенно. Этот чертеж нуждался в словесных пояснениях, поэтому на нем делались различные надписи.
При строительстве жилищ, крепостей и других сооружений появились первые чертежи, которые назывались «планами». Эти чертежи обычно выполнялись в натуральную величину непосредственно на земной поверхности, на месте будущего сооружения. В дальнейшем такие планы-чертежи стали выполнять на пергаменте, дереве и холсте в уменьшенном виде. На чертежах старались показать как форму, так и размеры предметов.

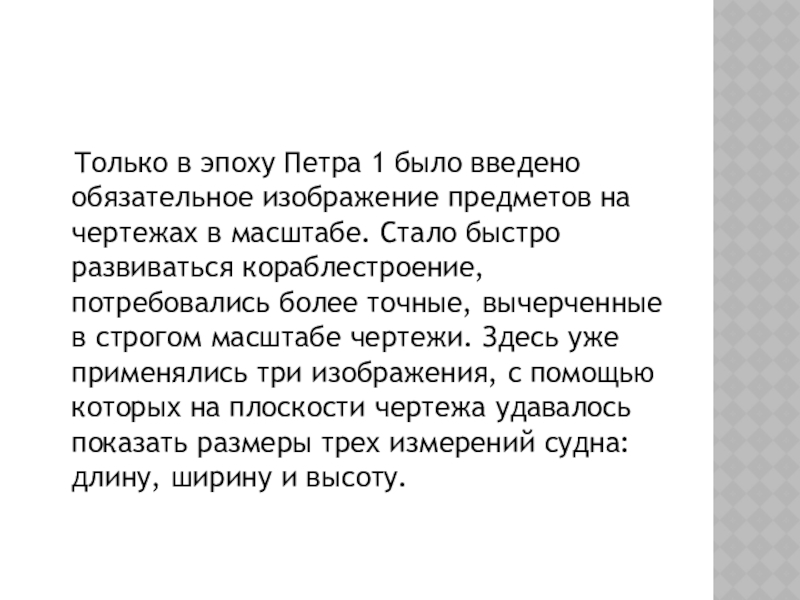

предметов на чертежах в масштабе. Стало быстро развиваться кораблестроение, потребовались более точные, вычерченные в строгом масштабе чертежи. Здесь уже применялись три изображения, с помощью которых на плоскости чертежа удавалось показать размеры трех измерений судна: длину, ширину и высоту.

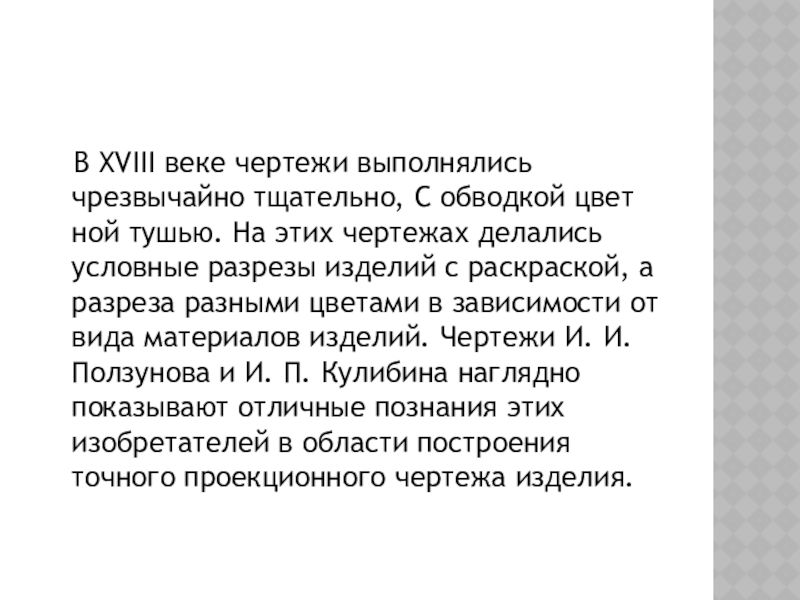

цвет­ной тушью. На этих чертежах делались условные разрезы изделий с раскраской, а разреза разными цветами в зависимости от вида материалов изделий. Чертежи И. И. Ползунова и И. П. Кулибина наглядно показывают отличные по­знания этих изобретателей в области построения точного проекционного чертежа изделия.

века. Индустриализация стран, создание машиностроения и других производств, строительство новых фабрик, заводов привели к более широкому использованию чертежей. Это вызвало необходимость разработать единые правила составления и оформления чертежей. Такие правила были составлены в виде отдельных стандартов.

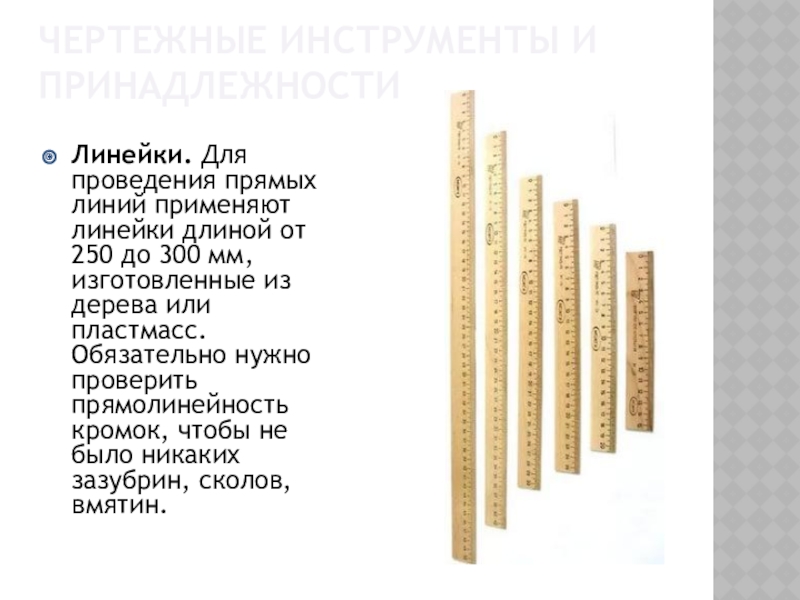

250 до 300 мм, изготовленные из дерева или пластмасс. Обязательно нужно проверить прямолинейность кромок, чтобы не было никаких зазубрин, сколов, вмятин.

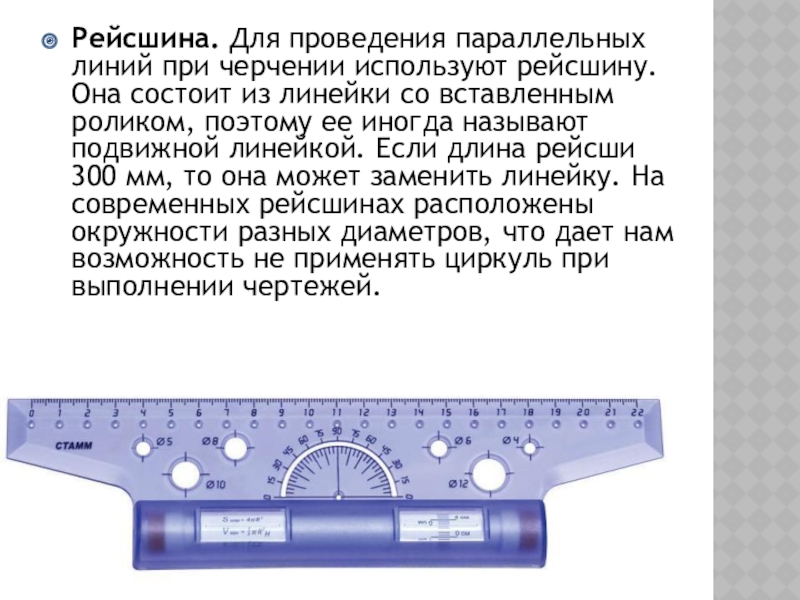

линейки со вставленным роликом, поэтому ее иногда называют подвижной линейкой. Если длина рейсши 300 мм, то она может заменить линейку. На современных рейсшинах расположены окружности разных диаметров, что дает нам возможность не применять циркуль при выполнении чертежей.

них - 90', 45' и 45', углы другого - 90', 60' и 30'. Изготовляют угольники из дерева или пластмасс. Перед работой угольником необходимо проверить прямолинейность его сторон (кромок) и точность углов.

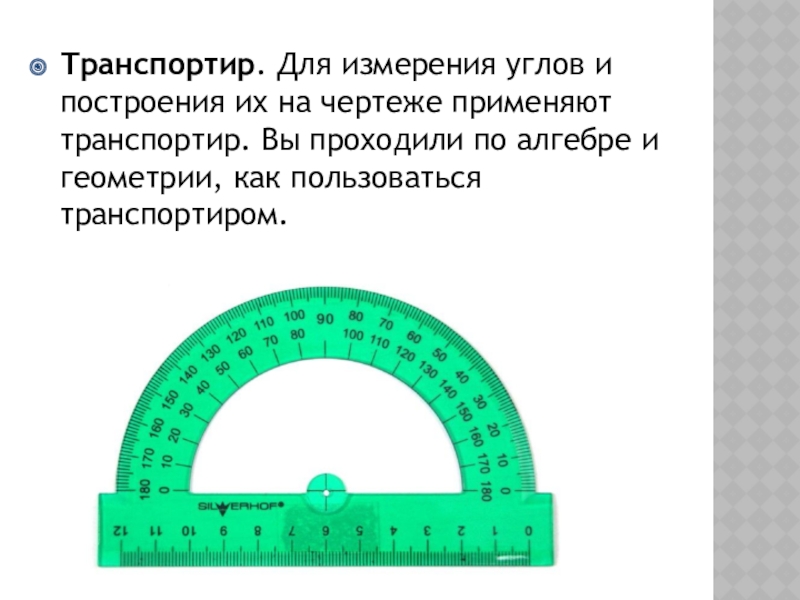

Вы проходили по алгебре и геометрии, как пользоваться транспортиром.

количество чертежных инструментов. Однако для черчения вполне достаточно одного циркуля-измерителя (кругового). Циркуль нужно проверить на предмет его рабочего состояния. Из наконечника циркуля стержень должен выступать на 5 ... 7 мм. Концы иглы и пишущего стержня при работе циркулем располагают на одном уровне. Стержень должен четко оставлять на бумаге следы окружностей. Если окружность выходит блеклой, нужно заменить стержень запасным.

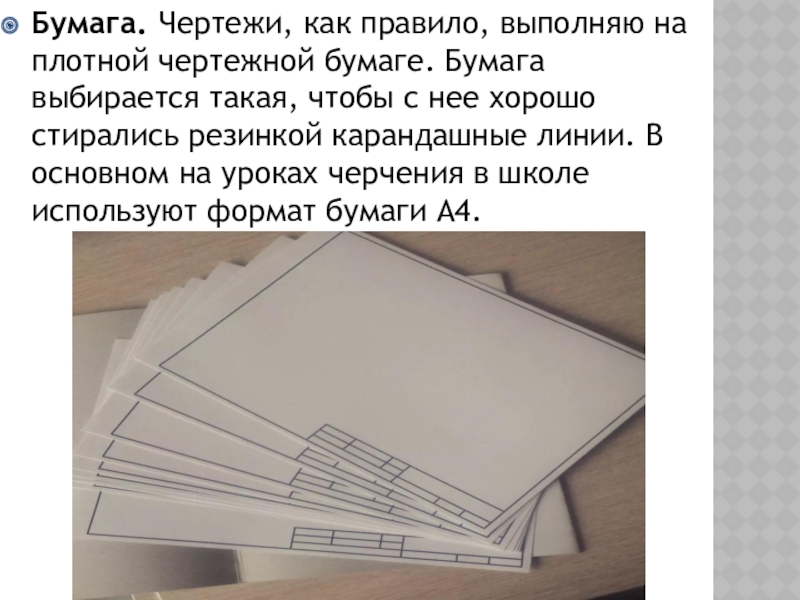

чтобы с нее хорошо стирались резинкой карандашные линии. В основном на уроках черчения в школе используют формат бумаги А4.

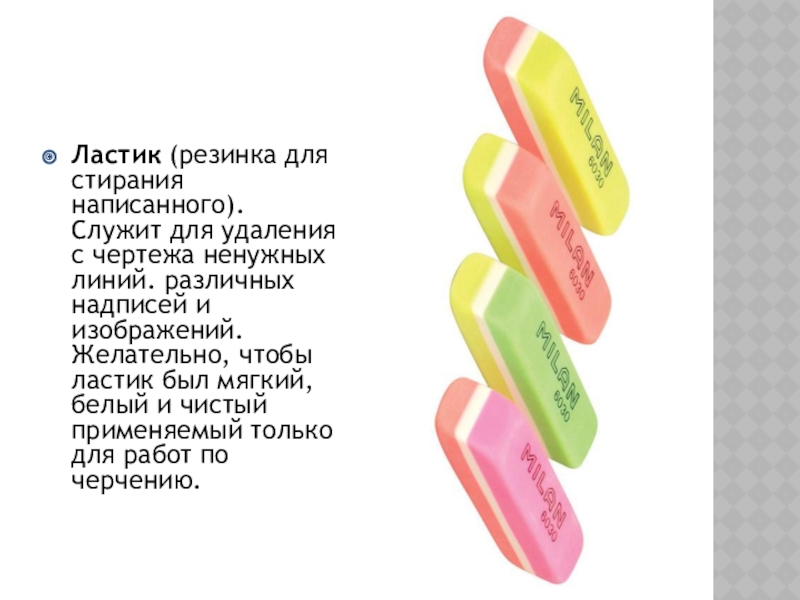

различных надписей и изображений. Желательно, чтобы ластик был мягкий, белый и чистый применяемый только для работ по черчению.

формы и величины. В основном их изготавливают из пластмассы.
Кривую линию строят по точкам и намечают сначала от руки. После этого прикладывают лекало так, чтобы кромка его проходила через три-четыре точки кривой линии, и прочерчивают этот участок карандашом. Затем передвигают лекало с таким расчетом, чтобы кромка его совпадала с частью ранее проведенной кривой и проходила через три-четыре точки нового участка кривой линии, и опять прочерчивают этот уча ток карандашом. Так повторяют до тех пор, пока вся кривая линия не будет обведена по лекалу

для чертежей . Их изготовляют различной твердости: твердые, мягкие и средние. Твердые карандаши имеют обозначения Т, 2Т, 3Т и т. д. (чем больше цифра стоит при букве Т, тем тверже карандаш); мягкие карандаши М, 2М, 3М (чем больше цифра при букве М, тем мягче карандаш); карандаши средней твердости обозначаются буквами ТМ. На уроках по черчению в школе достаточно использовать карандаши Т, 2Т, ТМ, М, 2М.
На импортных карандашах вместо обозначений Т, ТМ, М соответственно ставят Н (твердый), мягкий), НВ или F (средней твердости).

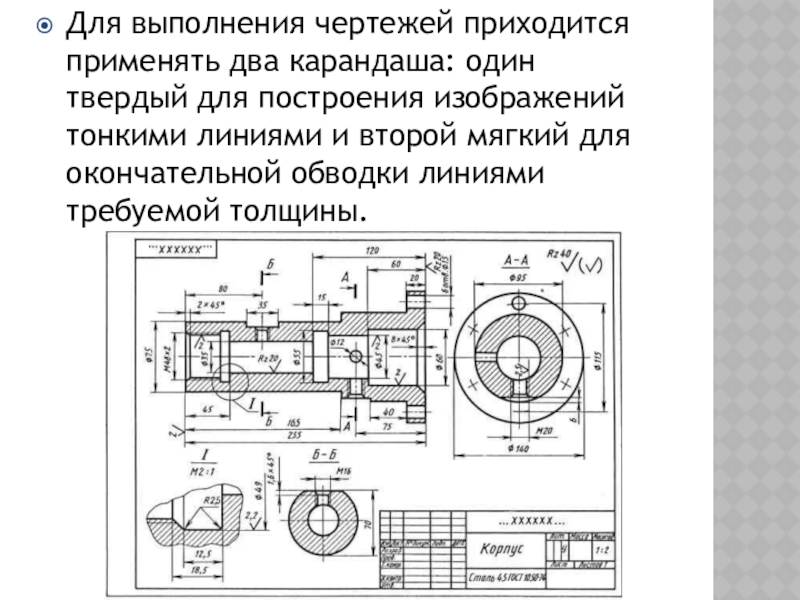

изображений тонкими линиями и второй мягкий для окончательной обводки линиями требуемой толщины.

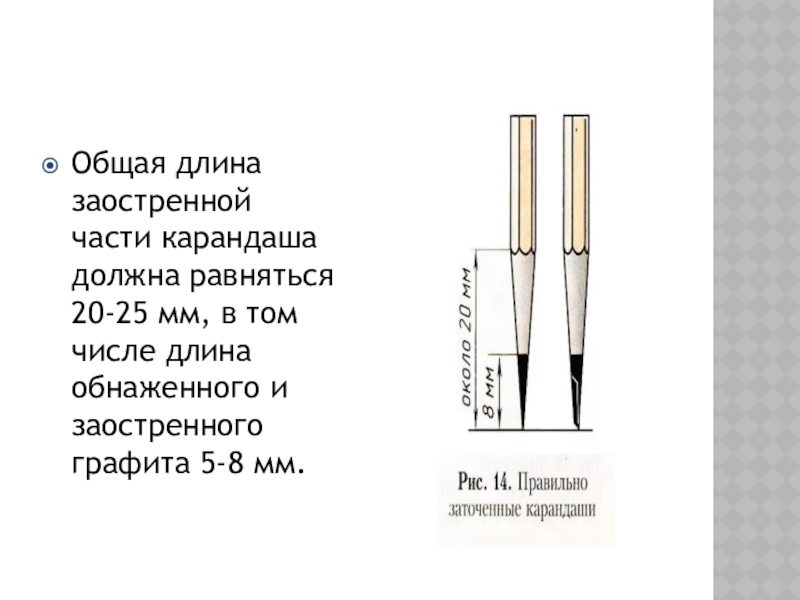

числе длина обнаженного и заостренного графита 5-8 мм.

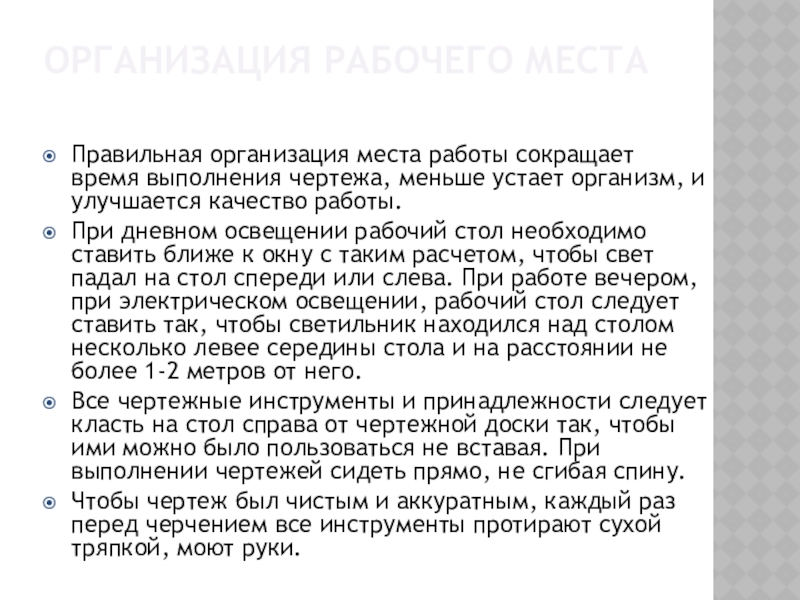

устает организм, и улучшается качество работы.
При дневном освещении рабочий стол необходимо ставить ближе к окну с таким расчетом, чтобы свет падал на стол спереди или слева. При работе вечером, при электрическом освещении, рабочий стол следует ставить так, чтобы светильник находился над столом несколько левее середины стола и на расстоянии не более 1-2 метров от него.
Все чертежные инструменты и принадлежности следует класть на стол справа от чер­тежной доски так, чтобы ими можно было пользоваться не вставая. При выполнении чертежей сидеть прямо, не сгибая спину.
Чтобы чертеж был чистым и аккуратным, каждый раз перед черчением все инструменты протирают сухой тряпкой, моют руки.
