Слайд 1Презентация по черчению на тему:

«Чертёжные линии»

Учитель черчения: Садко Юлиия Геннадьевна

Презентация по черчению на тему: «Чертёжные линии»Учитель черчения: Садко Юлиия Геннадьевна

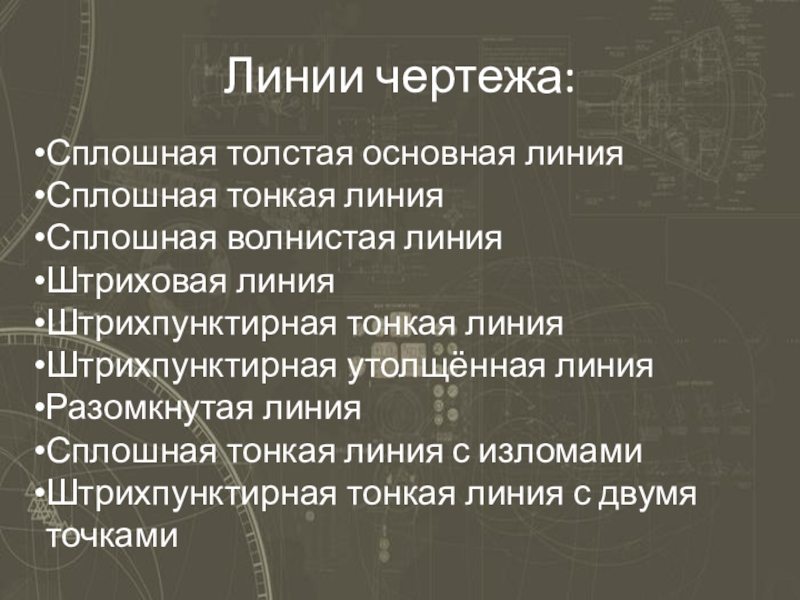

Слайд 2Линии чертежа:
Сплошная толстая основная линия
Сплошная тонкая линия
Сплошная волнистая линия
Штриховая линия
Штрихпунктирная тонкая

линия
Штрихпунктирная утолщённая линия
Разомкнутая линия
Сплошная тонкая линия с изломами
Штрихпунктирная тонкая линия с двумя точками
Линии чертежа:Сплошная толстая основная линияСплошная тонкая линияСплошная волнистая линияШтриховая линияШтрихпунктирная тонкая линияШтрихпунктирная утолщённая линияРазомкнутая линияСплошная тонкая линия

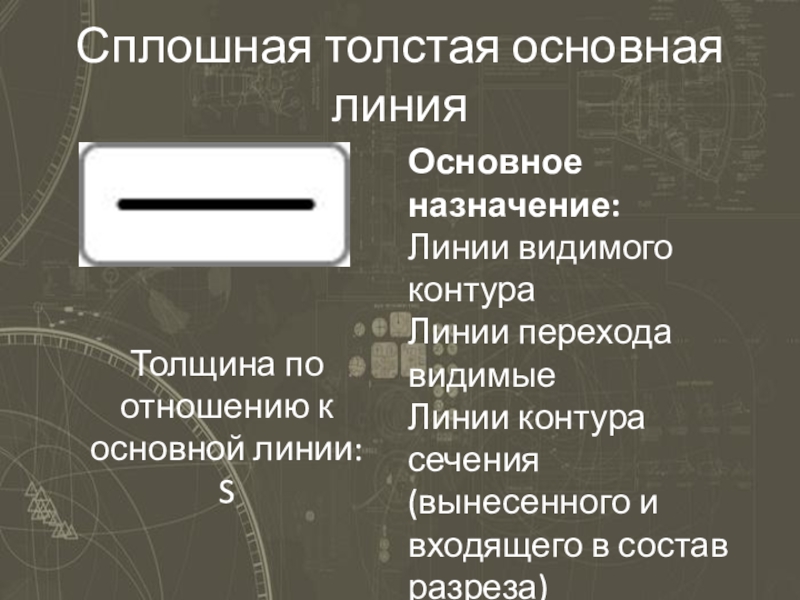

Слайд 3Сплошная толстая основная линия
Основное назначение:
Линии видимого контура
Линии перехода видимые
Линии

контура сечения (вынесенного и входящего в состав разреза)

Толщина по отношению к основной линии: S

Сплошная толстая основная линияОсновное назначение:Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в

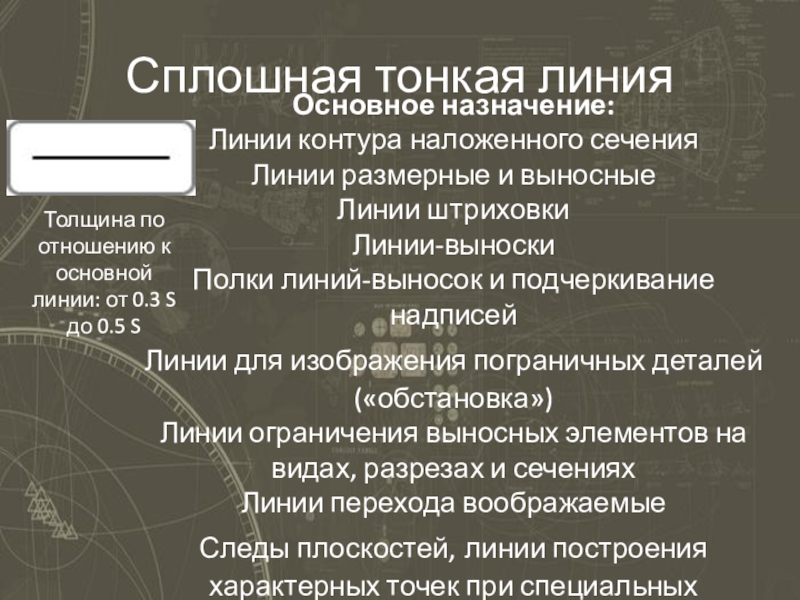

Слайд 4Сплошная тонкая линия
Толщина по отношению к основной линии: от 0.3 S

до 0.5 S

Основное назначение:
Линии контура наложенного сечения
Линии размерные и выносные
Линии штриховки
Линии-выноски
Полки линий-выносок и подчеркивание надписей
Линии для изображения пограничных деталей («обстановка»)
Линии ограничения выносных элементов на видах, разрезах и сечениях
Линии перехода воображаемые
Следы плоскостей, линии построения характерных точек при специальных построениях

Сплошная тонкая линияТолщина по отношению к основной линии: от 0.3 S до 0.5 SОсновное назначение:Линии контура наложенного

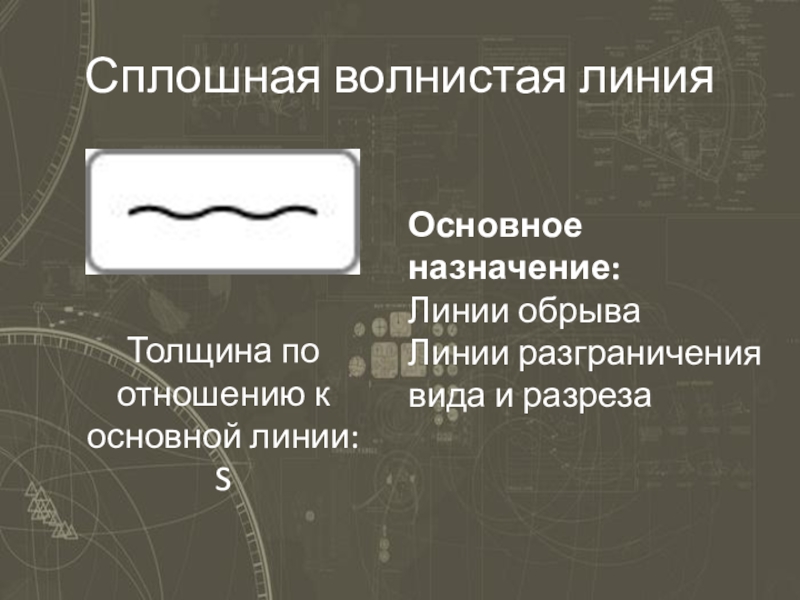

Слайд 5Сплошная волнистая линия
Основное назначение:
Линии обрыва
Линии разграничения вида и разреза
Толщина по

отношению к основной линии: S
Сплошная волнистая линияОсновное назначение:Линии обрыва Линии разграничения вида и разрезаТолщина по отношению к основной линии: S

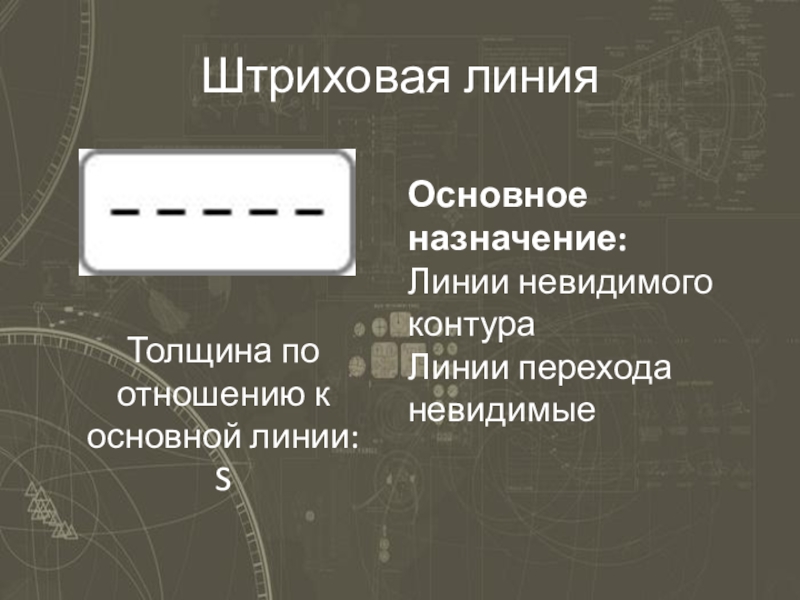

Слайд 6Штриховая линия
Основное назначение:
Линии невидимого контура
Линии перехода невидимые
Толщина по отношению к

основной линии: S
Штриховая линияОсновное назначение:Линии невидимого контура Линии перехода невидимыеТолщина по отношению к основной линии: S

Слайд 7Штрихпунктирная тонкая линия
Основное назначение:
Линии осевые и центровые
Линии сечений, являющиеся осями

симметрии для наложенных или вынесенных сечений

Толщина по отношению к основной линии: от 0.3 S до 0.5 S

Штрихпунктирная тонкая линияОсновное назначение:Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сеченийТолщина

Слайд 8Штрихпунктирная утолщённая линия
Основное назначение:
Линии, обозначающие поверхности, подлежащие термообработке или покрытию
Линии

для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)

Толщина по отношению к основной линии: от 0.3 S до 0.6 S

Штрихпунктирная утолщённая линияОсновное назначение:Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей

Слайд 9Разомкнутая линия
Основное назначение:
Линии сечений
Толщина по отношению к основной линии: от S

до 1.5 S
Разомкнутая линияОсновное назначение:Линии сеченийТолщина по отношению к основной линии: от S до 1.5 S

Слайд 10Сплошная тонкая линия с изломами
Основное назначение:
Длинные линии
обрыва
Толщина по отношению к

основной линии: от 0.3 S до 0.5 S
Сплошная тонкая линия с изломамиОсновное назначение:Длинные линии обрываТолщина по отношению к основной линии: от 0.3 S до

Слайд 11Штрихпунктирная тонкая линия с двумя точками
Основное назначение:
Линии сгиба на развертках.
Линии

для изображения частей изделий в крайних или промежуточных положениях
Линии для изображения развертки, совмещенной с видом

Толщина по отношению к основной линии: от 0.3 S до 0.5 S

Штрихпунктирная тонкая линия с двумя точкамиОсновное назначение:Линии сгиба на развертках. Линии для изображения частей изделий в крайних

Слайд 12Спасибо за внимание!

Спасибо за внимание!
