Презентация, доклад на урок по Черчению Линии чертежа
Содержание
- 1. Презентация на урок по Черчению Линии чертежа
- 2. ГОСТ 2.303 – 68 ЛинииЛиния является основным
- 3. Сплошная толстаялиния применяется дляизображения видимогоконтура предмета,контура вынесенногосечения и входящего всостав разреза
- 4. Сплошная тонкаялиния применяется дляизображения размерных ивыносных линий,штриховки сечений, линииконтура наложенногосечения, линии–выноски,линии для изображенияпограничных деталей

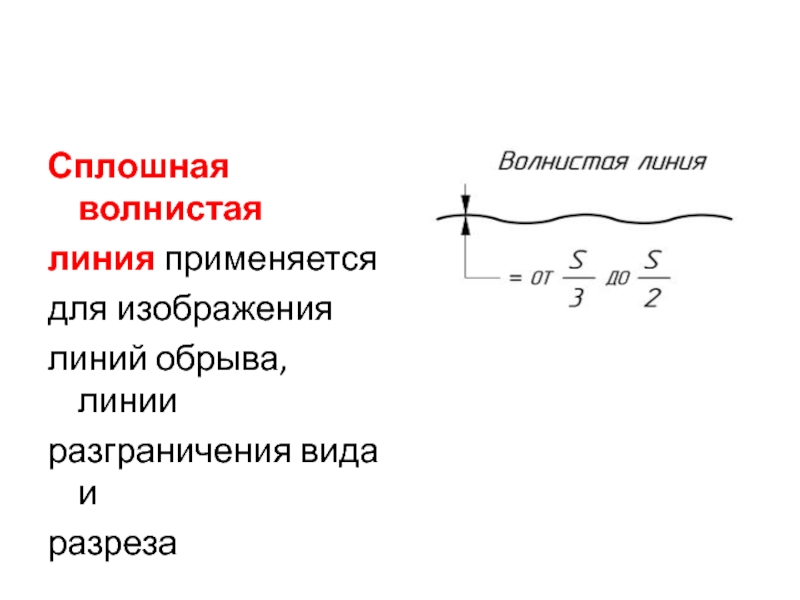

- 5. Сплошная волнистаялиния применяетсядля изображениялиний обрыва, линииразграничения вида иразреза
- 6. Штриховая линия применяетсядля изображения невидимогоконтура. Длина штрихов должнабыть
- 7. Штрихпунктирная тонкаялиния применяется дляизображения осевых ицентровых линий, линийсечения,

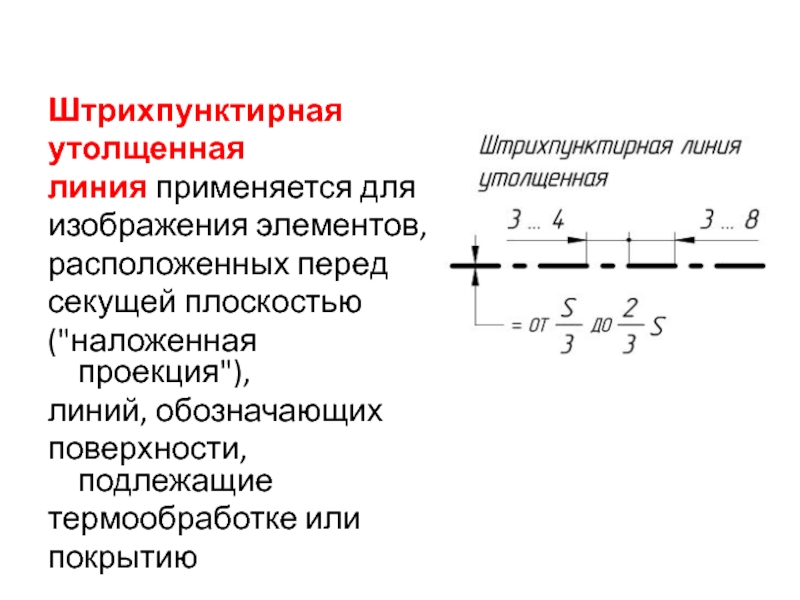

- 8. Штрихпунктирнаяутолщеннаялиния применяется дляизображения элементов,расположенных передсекущей плоскостью("наложенная проекция"),линий, обозначающихповерхности, подлежащие термообработке илипокрытию

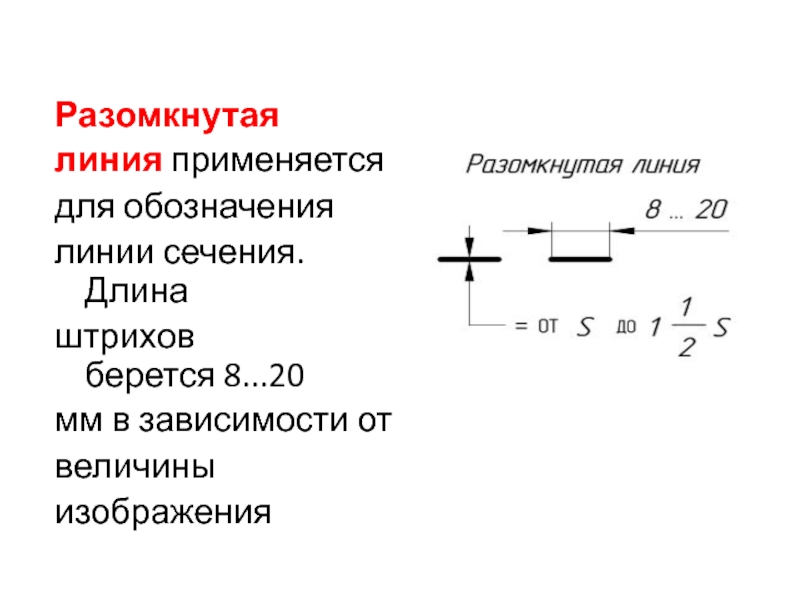

- 9. Разомкнутаялиния применяетсядля обозначениялинии сечения. Длинаштрихов берется 8...20мм в зависимости отвеличиныизображения

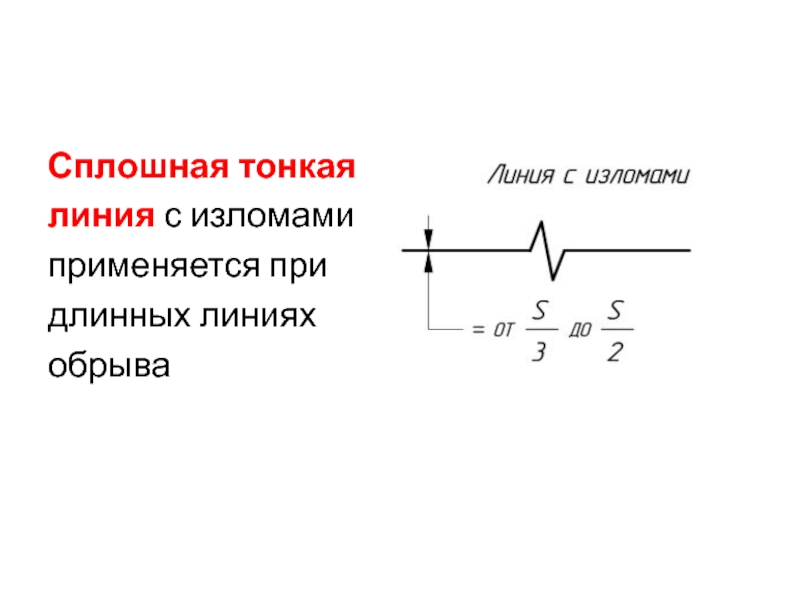

- 10. Сплошная тонкаялиния с изломамиприменяется придлинных линияхобрыва

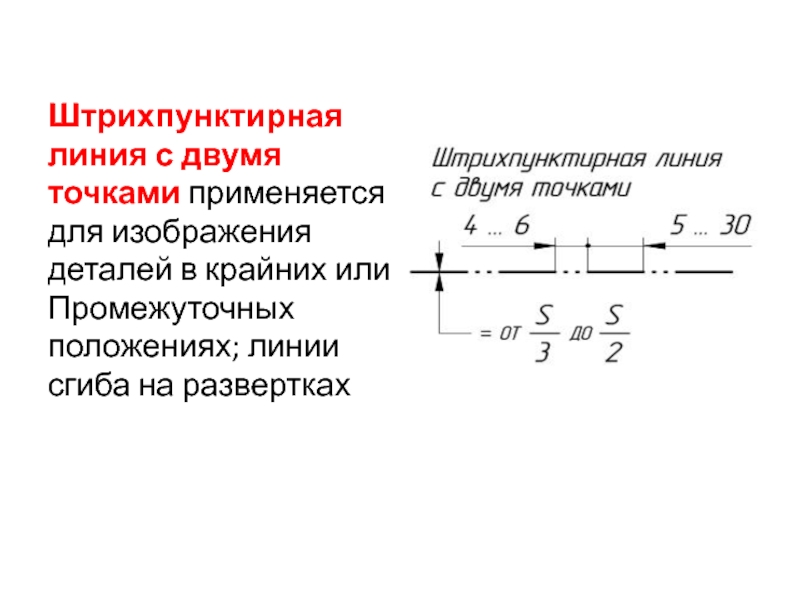

- 11. Штрихпунктирнаялиния с двумяточками применяетсядля изображениядеталей в крайних илиПромежуточныхположениях; линиисгиба на развертках
- 12. СПАСИБО ЗА ВНИМАНИЕ!!!

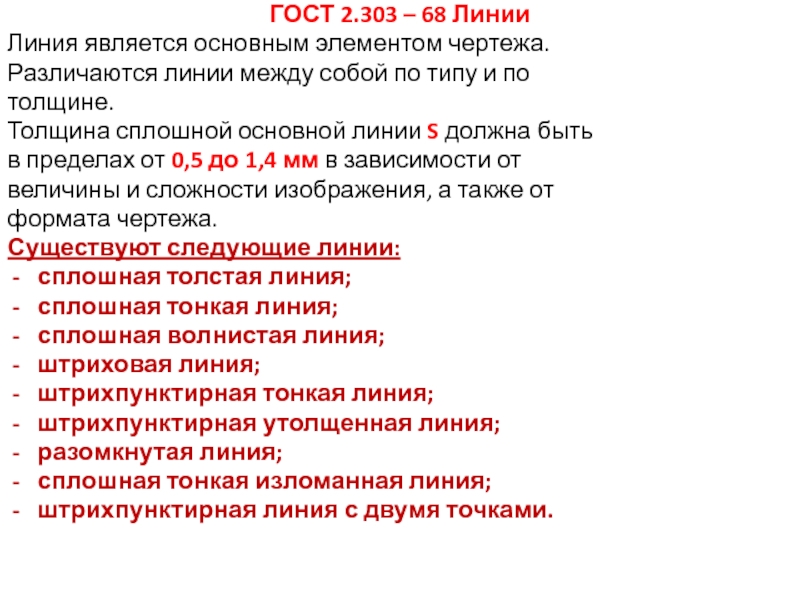

ГОСТ 2.303 – 68 ЛинииЛиния является основным элементом чертежа.Различаются линии между собой по типу и потолщине.Толщина сплошной основной линии S должна бытьв пределах от 0,5 до 1,4 мм в зависимости отвеличины и сложности изображения, а также отформата чертежа.Существуют следующие линии:сплошная толстая линия;сплошная

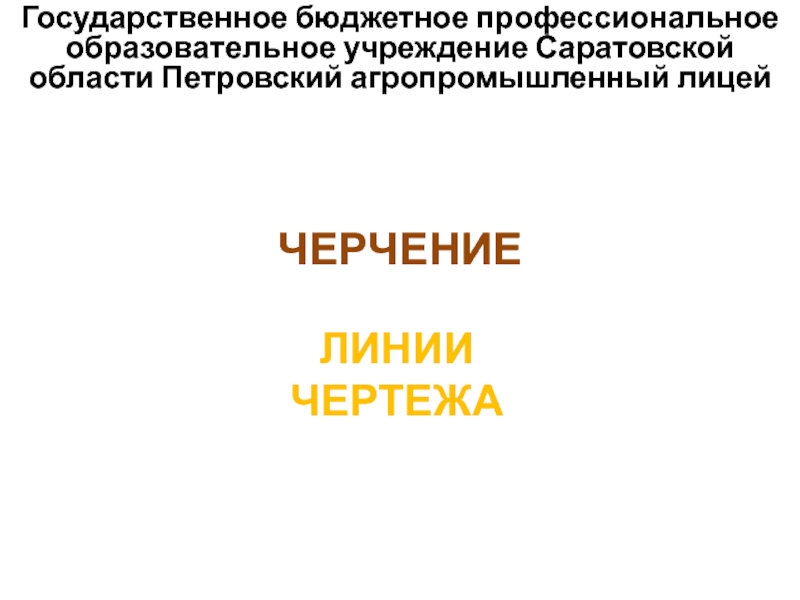

Слайд 1Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей
ЧЕРЧЕНИЕ
ЛИНИИ ЧЕРТЕЖА
Слайд 2ГОСТ 2.303 – 68 Линии
Линия является основным элементом чертежа.
Различаются линии между
собой по типу и по
толщине.
Толщина сплошной основной линии S должна быть
в пределах от 0,5 до 1,4 мм в зависимости от
величины и сложности изображения, а также от
формата чертежа.
Существуют следующие линии:
сплошная толстая линия;
сплошная тонкая линия;
сплошная волнистая линия;
штриховая линия;
штрихпунктирная тонкая линия;
штрихпунктирная утолщенная линия;
разомкнутая линия;
сплошная тонкая изломанная линия;
штрихпунктирная линия с двумя точками.
толщине.
Толщина сплошной основной линии S должна быть
в пределах от 0,5 до 1,4 мм в зависимости от
величины и сложности изображения, а также от
формата чертежа.
Существуют следующие линии:
сплошная толстая линия;
сплошная тонкая линия;
сплошная волнистая линия;
штриховая линия;
штрихпунктирная тонкая линия;
штрихпунктирная утолщенная линия;
разомкнутая линия;
сплошная тонкая изломанная линия;
штрихпунктирная линия с двумя точками.
Слайд 3Сплошная толстая
линия применяется для
изображения видимого
контура предмета,
контура вынесенного
сечения и входящего в
состав разреза

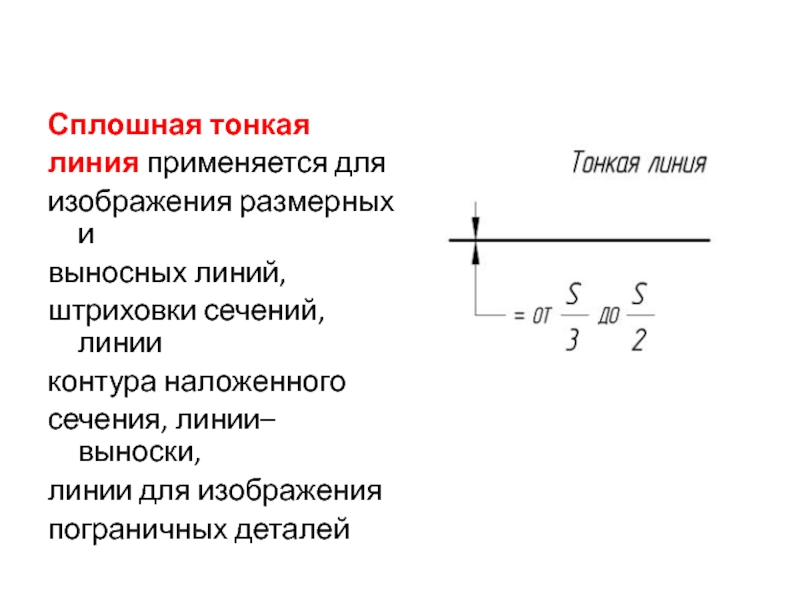

Слайд 4Сплошная тонкая
линия применяется для
изображения размерных и
выносных линий,
штриховки сечений, линии
контура наложенного
сечения, линии–выноски,
линии
для изображения
пограничных деталей
пограничных деталей
Слайд 5Сплошная волнистая
линия применяется
для изображения
линий обрыва, линии
разграничения вида и
разреза
Слайд 6Штриховая линия применяется
для изображения невидимого
контура. Длина штрихов должна
быть одинаковая. Длину
следует выбирать в
зависимости
от величины
изображения, примерно
от 2до 8 мм, расстояние
между штрихами 1...2 мм.
изображения, примерно
от 2до 8 мм, расстояние
между штрихами 1...2 мм.
Слайд 7Штрихпунктирная тонкая
линия применяется для
изображения осевых и
центровых линий, линий
сечения, являющихся осями
симметрии для наложенных
или
вынесенных сечений.
Длина штрихов должна быть
одинаковая и выбирается в
зависимости от размера
изображения, примерно
от 5 до 30 мм. Расстояние
между штрихами
рекомендуется брать 2...3 мм
Длина штрихов должна быть
одинаковая и выбирается в
зависимости от размера
изображения, примерно
от 5 до 30 мм. Расстояние
между штрихами
рекомендуется брать 2...3 мм
Слайд 8Штрихпунктирная
утолщенная
линия применяется для
изображения элементов,
расположенных перед
секущей плоскостью
("наложенная проекция"),
линий, обозначающих
поверхности, подлежащие
термообработке или
покрытию
Слайд 9Разомкнутая
линия применяется
для обозначения
линии сечения. Длина
штрихов берется 8...20
мм в зависимости от
величины
изображения
Слайд 11Штрихпунктирная
линия с двумя
точками применяется
для изображения
деталей в крайних или
Промежуточных
положениях; линии
сгиба на развертках
