Презентация, доклад к уроку по черчению на тему Нанесение размеров
Содержание
- 1. Презентация к уроку по черчению на тему Нанесение размеров
- 2. Размеры в графических документах указывают размерными числами и размерными линиями.
- 3. 2. Общее количество размеров должно быть минимальным,
- 4. Слайд 4
- 5. 7. Размеры наносят следующими способами: а
- 6. 9. Размеры у симметричных изделий, наносят, как показано на рисунке.
- 7. 10. При нанесении размера отрезка размерную линию
- 8. 11. Выносные линии должны выходить за концы
- 9. 13. Допускается проводить размерные линии к линиям видимого контура, осевым, центровым.
- 10. 14. Необходимо избегать пересечения размерных и выносных
- 11. 17. Стрелки выполняют сплошными толстыми линиями.
- 12. Слайд 12
- 13. Слайд 13
- 14. 19. При пересечении со стрелкой контурную линию допускается прерывать.

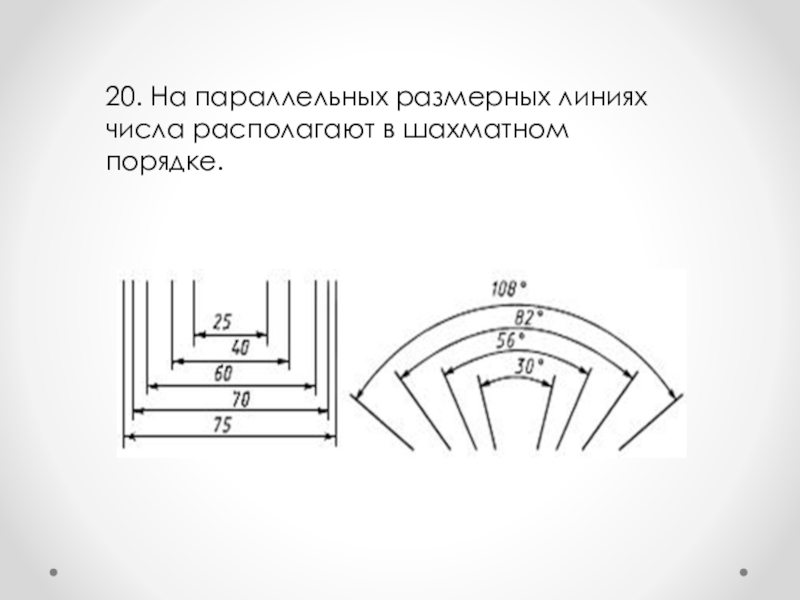

- 15. 20. На параллельных размерных линиях числа располагают в шахматном порядке.
- 16. 21. Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рисунке.
- 17. 22. Размерные числа не допускается разделять или
- 18. 23. Размеры, относящиеся к одному и тому

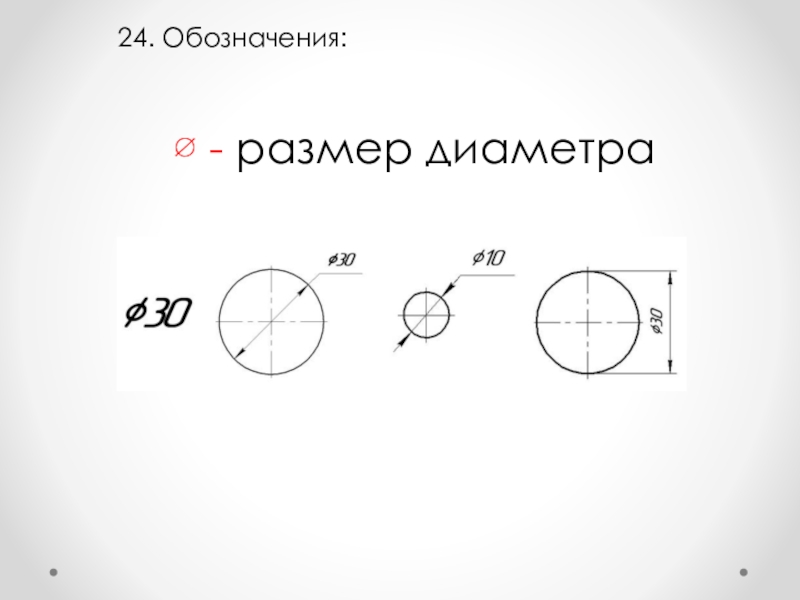

- 19. : 24. Обозначения: ∅ - размер диаметра
- 20. Слайд 20

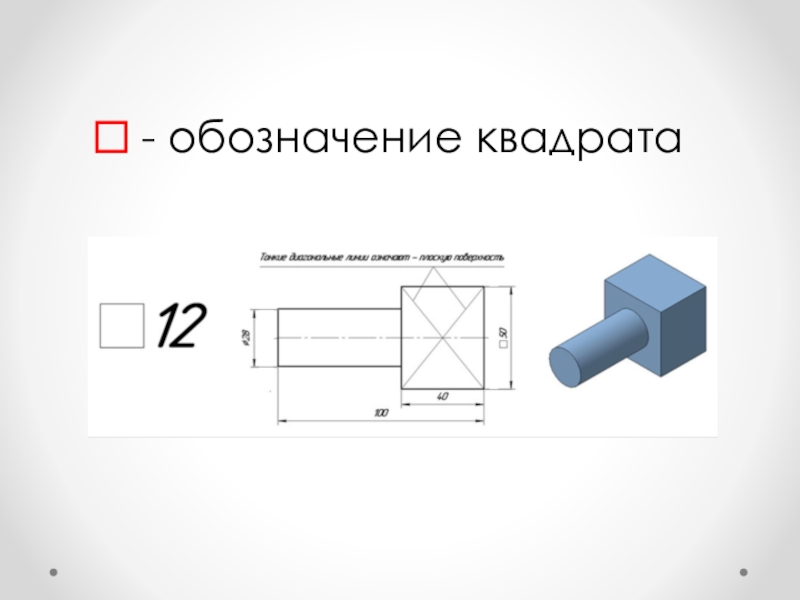

- 21. ⎕ - обозначение квадрата
- 22. 25. При изображении детали в одной проекции
- 23. 26. При изображении детали в одной проекции размер ее длины (l) наносят, как показано на рисунке.
- 24. 27. Размеры детали или отверстия прямоугольного сечения
- 25. Слайд 25
Размеры в графических документах указывают размерными числами и размерными линиями.
Слайд 1Нанесение размеров
ГОСТ 2.307 – 2011
Настоящий стандарт устанавливает правила нанесения размеров в
Слайд 32. Общее количество размеров должно быть минимальным, но достаточным для изготовления
и контроля изделия.
3. Не допускается повторять размеры одного и того же элемента на разных изображениях.
4. Линейные размеры указывают в миллиметрах без обозначения, если размеры в см, дм, м, км и др., то единицы измерения необходимо обозначить.
3. Не допускается повторять размеры одного и того же элемента на разных изображениях.
4. Линейные размеры указывают в миллиметрах без обозначения, если размеры в см, дм, м, км и др., то единицы измерения необходимо обозначить.
Слайд 4
5. Угловые размеры указывают в градусах.
6. Размерную линию с обоих концов
ограничивают стрелками, упирающимися в выносные линии.

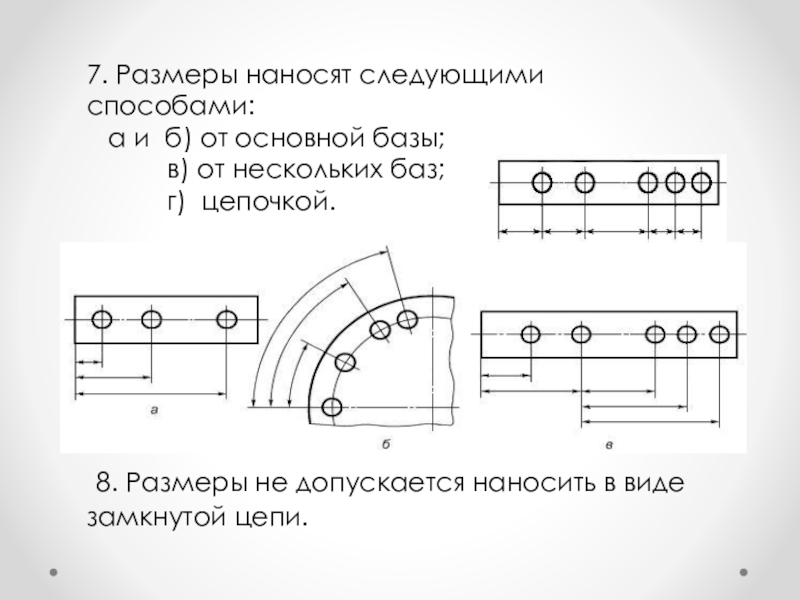

Слайд 57. Размеры наносят следующими способами:
а и б) от
основной базы;
в) от нескольких баз;
г) цепочкой.
г) цепочкой.
8. Размеры не допускается наносить в виде замкнутой цепи.

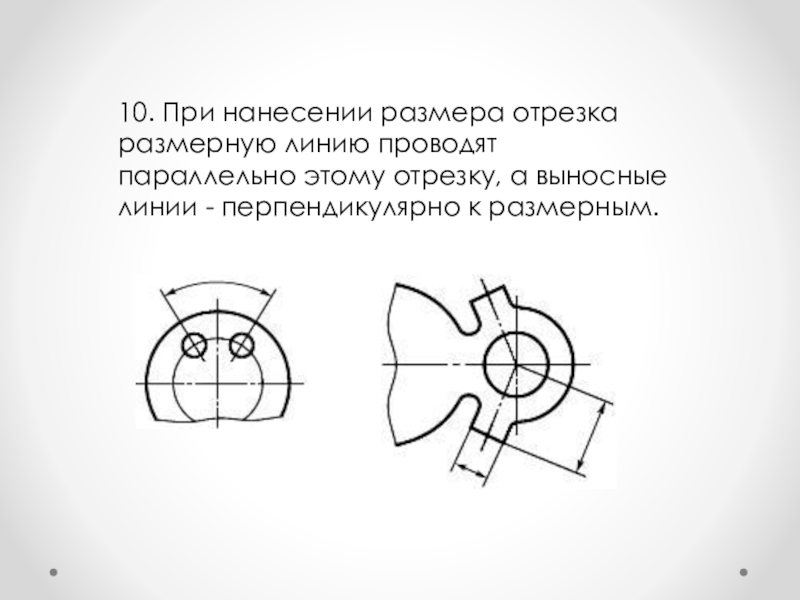

Слайд 710. При нанесении размера отрезка размерную линию проводят параллельно этому отрезку,
а выносные линии - перпендикулярно к размерным.

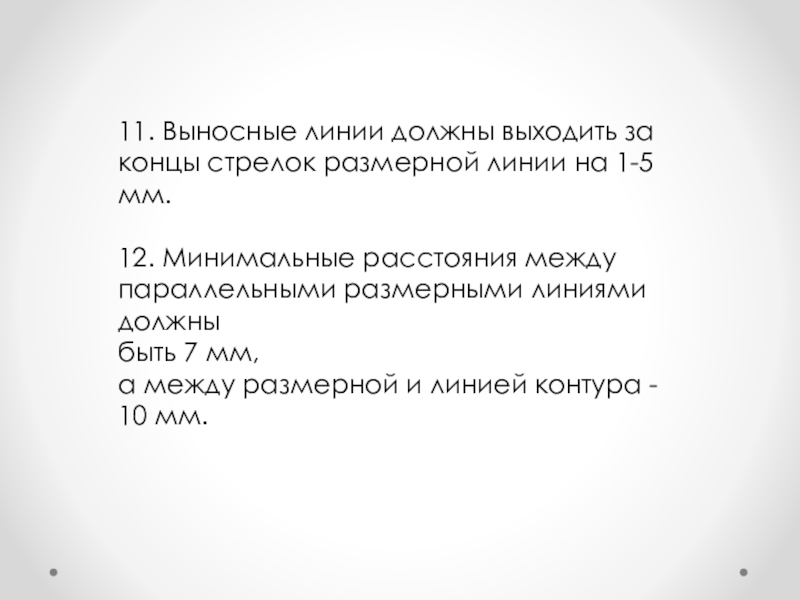

Слайд 811. Выносные линии должны выходить за концы стрелок размерной линии на
1-5 мм.
12. Минимальные расстояния между параллельными размерными линиями должны
быть 7 мм,
а между размерной и линией контура - 10 мм.
12. Минимальные расстояния между параллельными размерными линиями должны
быть 7 мм,
а между размерной и линией контура - 10 мм.

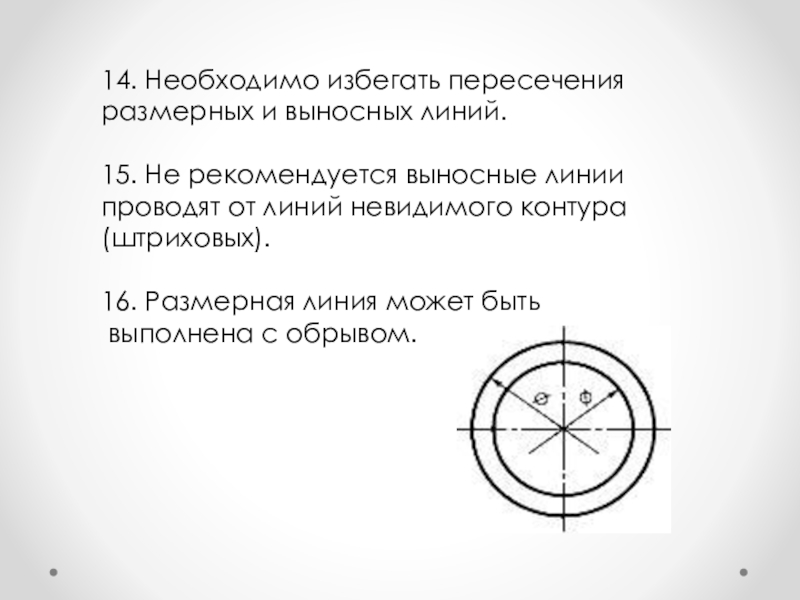

Слайд 1014. Необходимо избегать пересечения размерных и выносных линий.
15. Не рекомендуется выносные
линии проводят от линий невидимого контура (штриховых).
16. Размерная линия может быть
выполнена с обрывом.
16. Размерная линия может быть
выполнена с обрывом.
Слайд 12

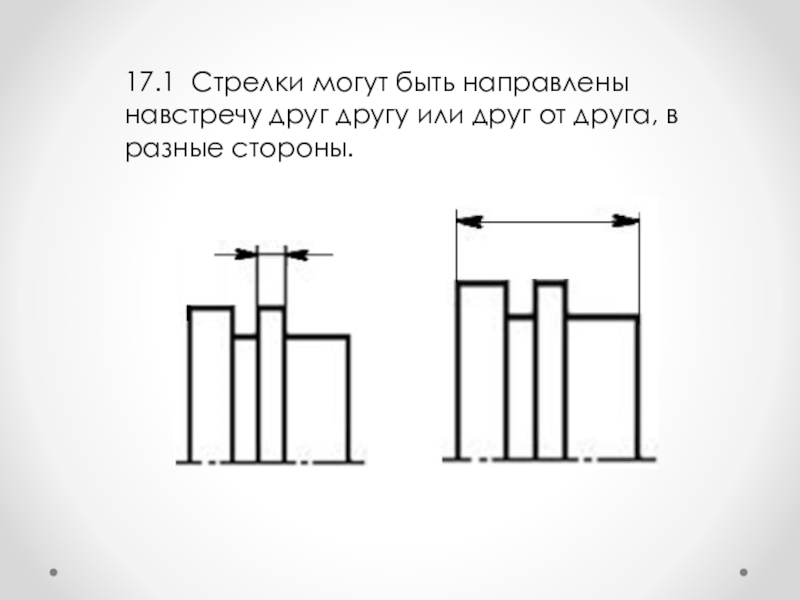

17.1 Стрелки могут быть направлены навстречу друг другу или друг от друга, в разные стороны.
Слайд 13

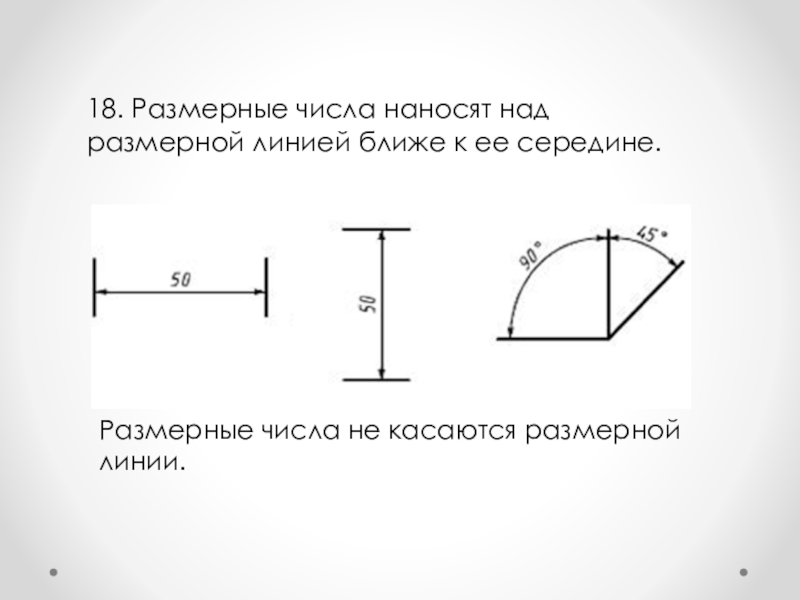

18. Размерные числа наносят над размерной линией ближе к ее середине.
Размерные
числа не касаются размерной линии.
Слайд 1621. Размерные числа линейных размеров при различных наклонах размерных линий располагают,
как показано на рисунке.

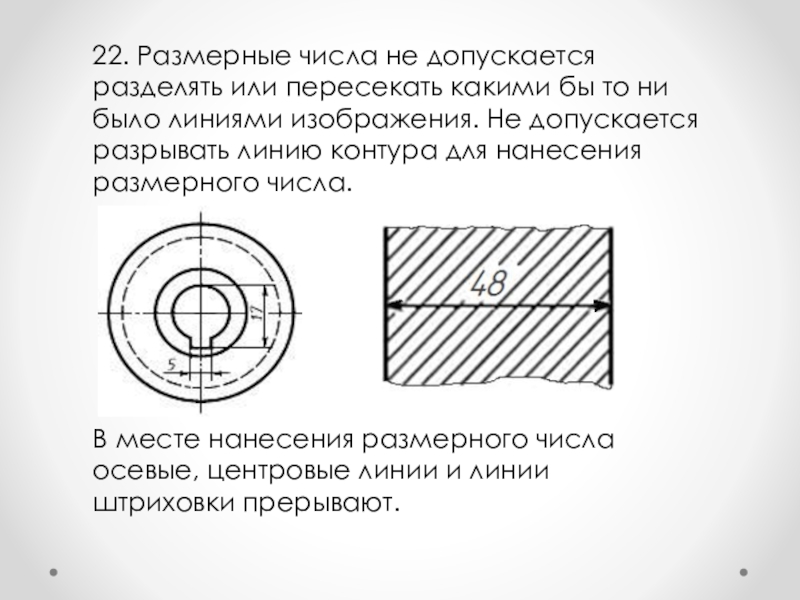

Слайд 1722. Размерные числа не допускается разделять или пересекать какими бы то
ни было линиями изображения. Не допускается разрывать линию контура для нанесения размерного числа.
В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают.

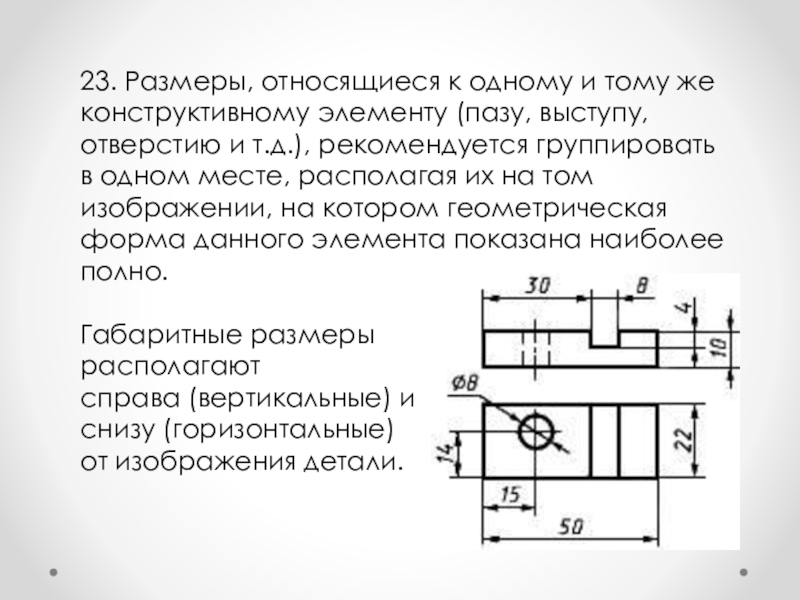

Слайд 1823. Размеры, относящиеся к одному и тому же конструктивному элементу (пазу,
выступу, отверстию и т.д.), рекомендуется группировать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно.
Габаритные размеры
располагают
справа (вертикальные) и
снизу (горизонтальные)
от изображения детали.
Габаритные размеры
располагают
справа (вертикальные) и
снизу (горизонтальные)
от изображения детали.

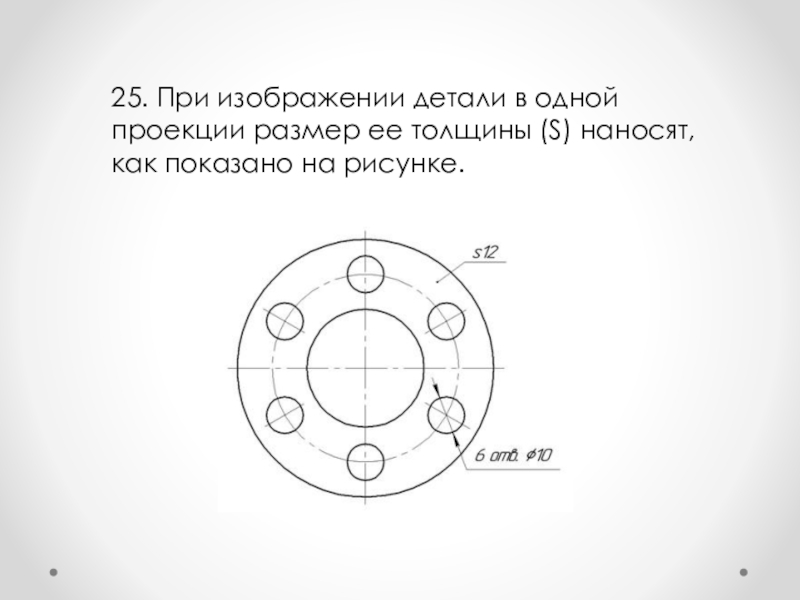

Слайд 2225. При изображении детали в одной проекции размер ее толщины (S)
наносят, как показано на рисунке.

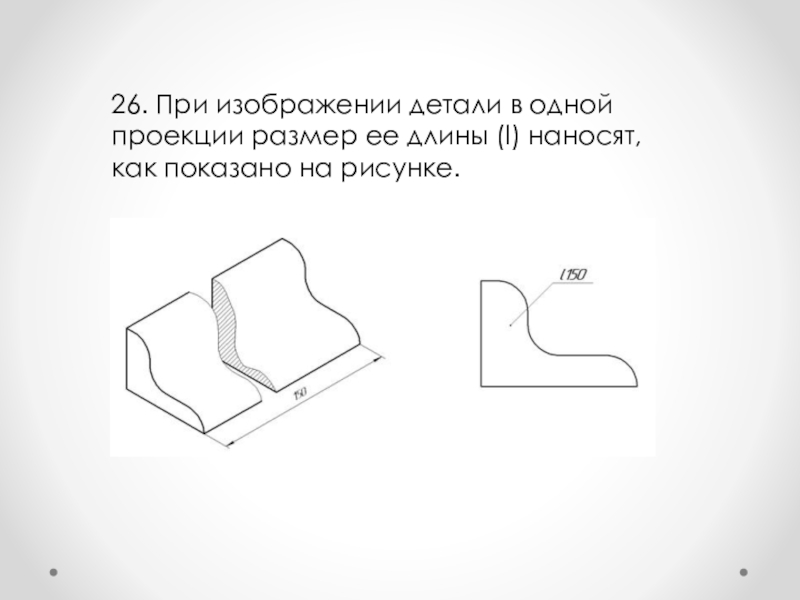

Слайд 2326. При изображении детали в одной проекции размер ее длины (l)
наносят, как показано на рисунке.
Слайд 2427. Размеры детали или отверстия прямоугольного сечения могут быть указаны
на
полке линии-выноски размерами сторон
через знак умножения. При этом на первом месте должен быть указан размер той стороны прямоугольника, от которой проводят линию-выноску.
через знак умножения. При этом на первом месте должен быть указан размер той стороны прямоугольника, от которой проводят линию-выноску.
