Слайд 1Алгоритм выполнения чертежа детали в изометрии
Бондарева Наталья Ивановна
МБОУ СОШ №

11 города Каменск-Шахтинский Ростовской области

Слайд 2
Цели:
Повторить виды аксонометрических проекций.
Развить пространственное представление.

Задачи:
Построить три вида буквы

Д в изометрии.

Слайд 3Повторение пройденного
1) Аксонометрическая проекция – это…?
Аксонометрической проекцией называют изображение, полученное

при параллельном проецировании предмета вместе с осями прямоугольных координат на какую-либо плоскость.

Повторение пройденного 1) Аксонометрическая проекция – это…?Аксонометрической проекцией называют изображение, полученное при параллельном проецировании предмета вместе с

Слайд 4Определить вид аксонометрических проекций.
Фронтально диметрическая проекция
Изометрическая проекция

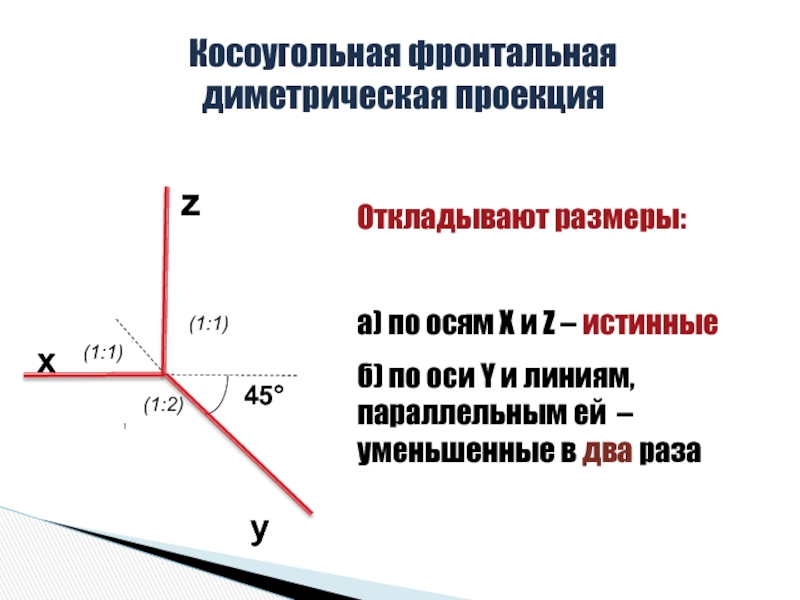

Слайд 5Косоугольная фронтальная
диметрическая проекция
x
1
y
z
45°

(1:2)
(1:1)
(1:1)
Откладывают размеры:

а) по осям X и Z –

истинные
б) по оси Y и линиям, параллельным ей – уменьшенные в два раза

Косоугольная фронтальнаядиметрическая проекцияx1yz45°(1:2)(1:1)(1:1)Откладывают размеры: а) по осям X и Z – истинныеб) по оси Y и линиям,

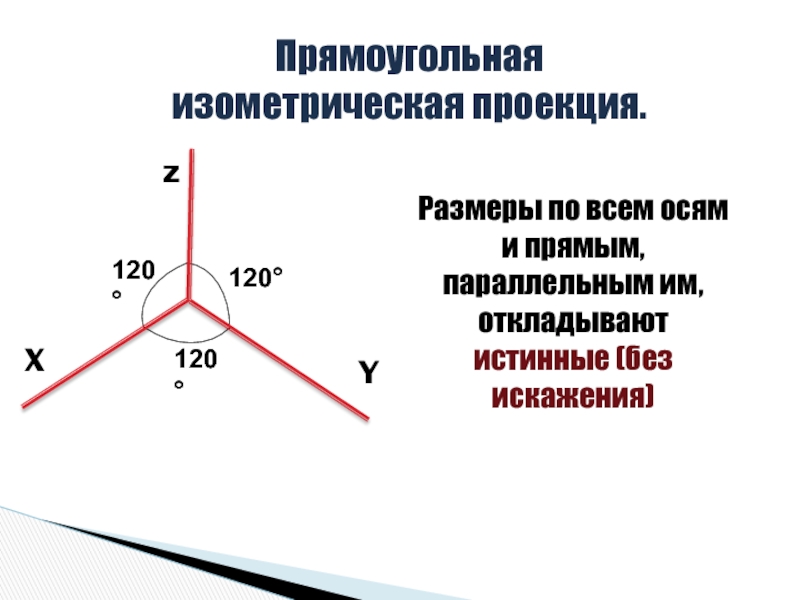

Слайд 6Прямоугольная
изометрическая проекция.
z
X
Y
120°
120°
120°
Размеры по всем осям и прямым, параллельным им, откладывают

истинные (без искажения)

Слайд 7Алгоритм построения.
Z
X
Y
30’

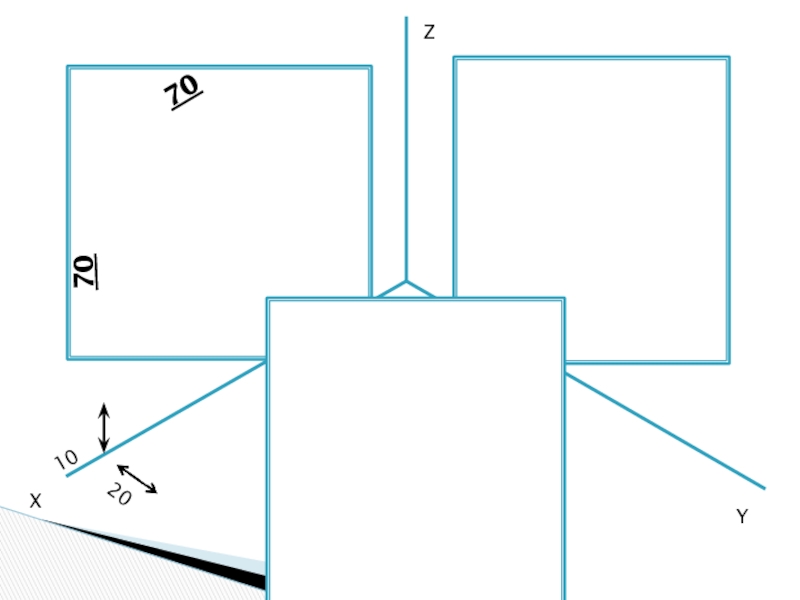

Слайд 810
70
Z
X
Y
20
70

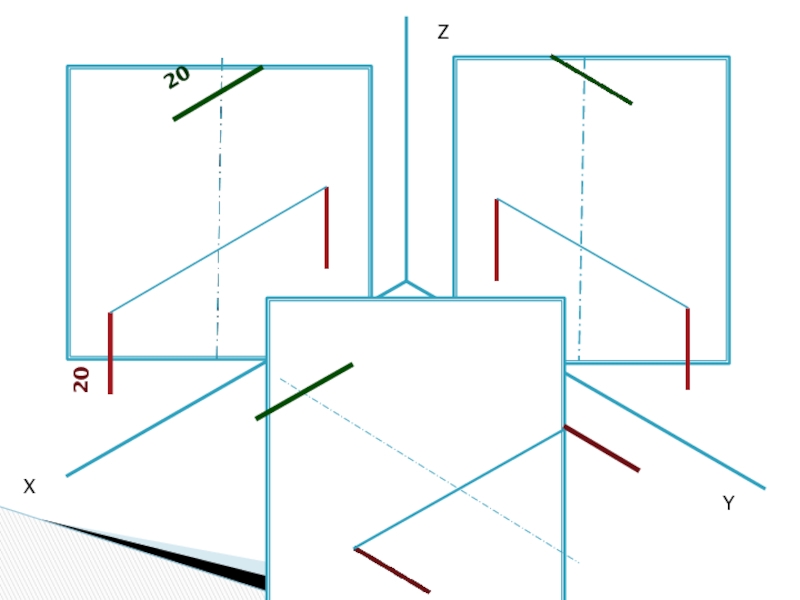

Слайд 920
Z
X
Y
20

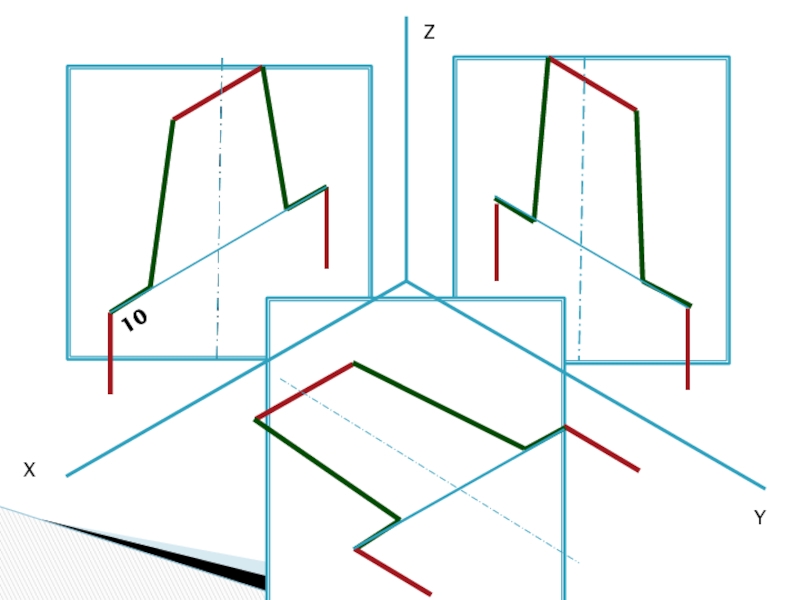

Слайд 1010
X
Z
Y

Слайд 1110
20
20
Z
X
Y
50

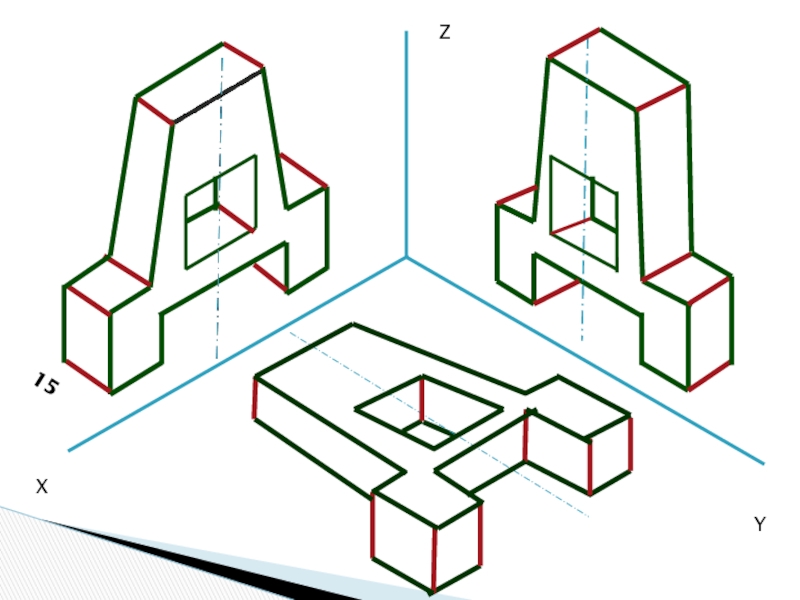

Слайд 1215
