Презентация, доклад к уроку черчение на тему Изображения на чертеже. Вид. Сечение. Разрез
Содержание
- 1. Презентация к уроку черчение на тему Изображения на чертеже. Вид. Сечение. Разрез
- 2. Изображения на чертеже В зависимости от содержания все изображения на чертежах подразделяются на виды, разрезы или сечения
- 3. ВидыВидом называется изображение обращенной к наблюдателю видимой
- 4. Дополнительные видыГлавный вид обычно располагается в поле
- 5. Слайд 5
- 6. СеченияЧасто трех видов предмета недостаточно для передачи
- 7. Слайд 7
- 8. Секущие поверхностиВ качестве секущих поверхностей как правило
- 9. РазрезыРазрезом называется изображение фигуры, получающейся при мысленном
Изображения на чертеже В зависимости от содержания все изображения на чертежах подразделяются на виды, разрезы или сечения
Слайд 2Изображения на чертеже
В зависимости от содержания все изображения на чертежах подразделяются
на виды, разрезы или сечения
Слайд 3Виды
Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Невидимые
части поверхности предмета на видах указываются штриховыми линиями.
ГОСТом предусматривается 6 основных видов.
Главным видом обычно называется изображение, на котором наибольшее количество элементов поверхности указано явным образом (линиями видимого контура).
ГОСТом предусматривается 6 основных видов.
Главным видом обычно называется изображение, на котором наибольшее количество элементов поверхности указано явным образом (линиями видимого контура).

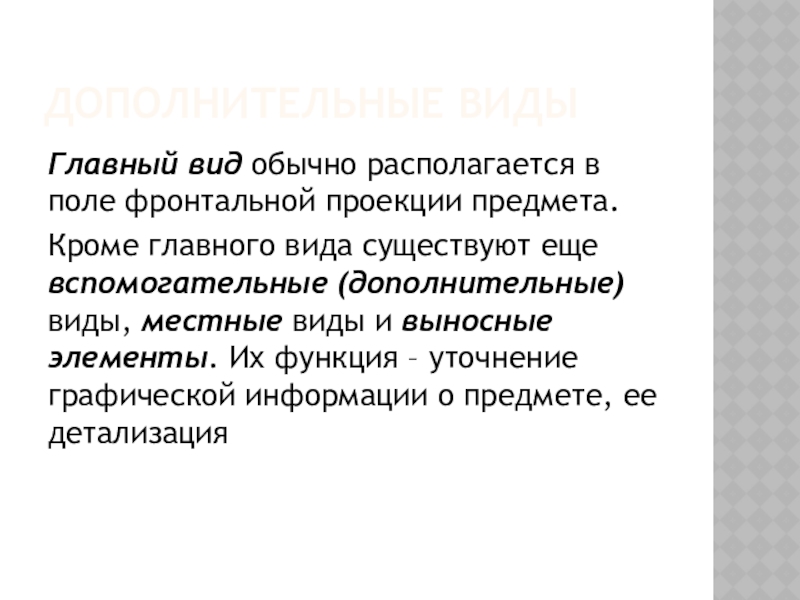

Слайд 4Дополнительные виды
Главный вид обычно располагается в поле фронтальной проекции предмета.
Кроме главного
вида существуют еще вспомогательные (дополнительные) виды, местные виды и выносные элементы. Их функция – уточнение графической информации о предмете, ее детализация
Слайд 6Сечения
Часто трех видов предмета недостаточно для передачи в полном объеме графической
информации о предмете. Особенно, если предмет содержит внутренние полости сложной формы. Для передачи графической информации о внутреннем строении предмета используются сечения.
Слайд 8Секущие поверхности
В качестве секущих поверхностей как правило применяются плоскости. Однако ГОСТом
допускается использование секущих цилиндрических поверхностей, развернутых в плоскость
Слайд 9Разрезы
Разрезом называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (одной
или несколькими) вместе с элементами предмета, расположенными за секущей плоскостью.
Таким образом, упрощенно: разрез – это сечение плюс то, что находится за ним.
Таким образом, упрощенно: разрез – это сечение плюс то, что находится за ним.
