Презентация, доклад Изучение золо -шлаковых отходов ТЭЦ и перспективы их использования в бетонных изделиях.

выполнил Королёв Альберт
7 «А» класс МБОУ «Средняя общеобразовательная школа № 143 с углубленным изучением отдельных предметов » Ново-Савиновского района
г. Казани
Учитель Чугунова Т.Б.

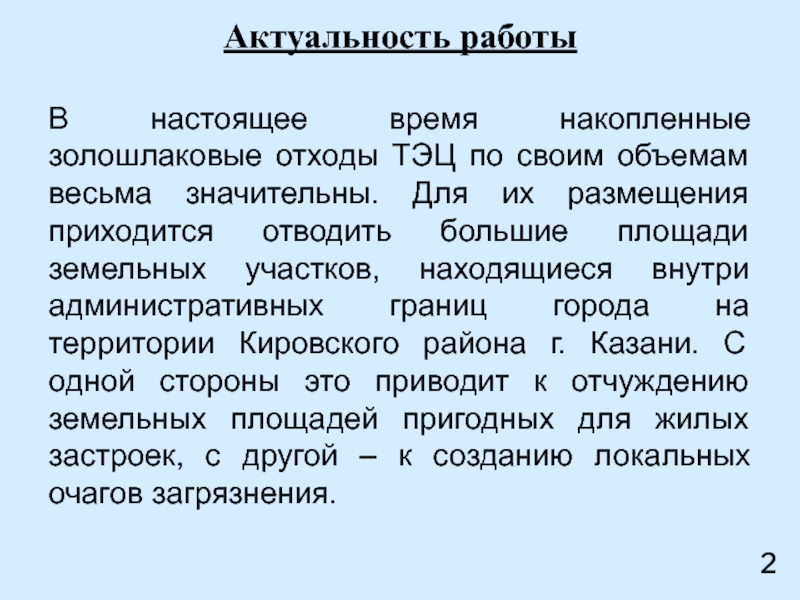

объемам весьма значительны. Для их размещения приходится отводить большие площади земельных участков, находящиеся внутри административных границ города на территории Кировского района г. Казани. С одной стороны это приводит к отчуждению земельных площадей пригодных для жилых застроек, с другой – к созданию локальных очагов загрязнения.

2

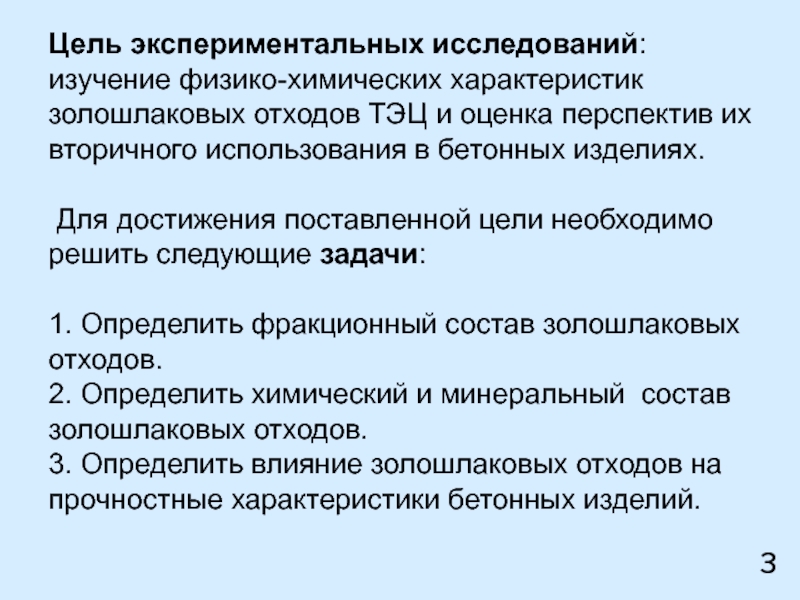

перспектив их вторичного использования в бетонных изделиях.

Для достижения поставленной цели необходимо решить следующие задачи:

1. Определить фракционный состав золошлаковых отходов.
2. Определить химический и минеральный состав золошлаковых отходов.
3. Определить влияние золошлаковых отходов на прочностные характеристики бетонных изделий.


3

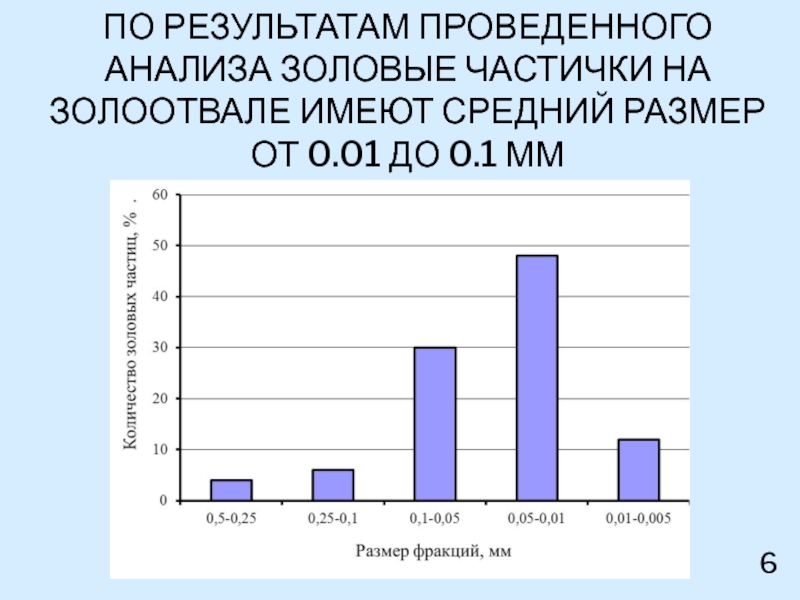

ОТ 0.01 ДО 0.1 ММ

6

ОТ 1.0 ДО 15.0 ММ

7

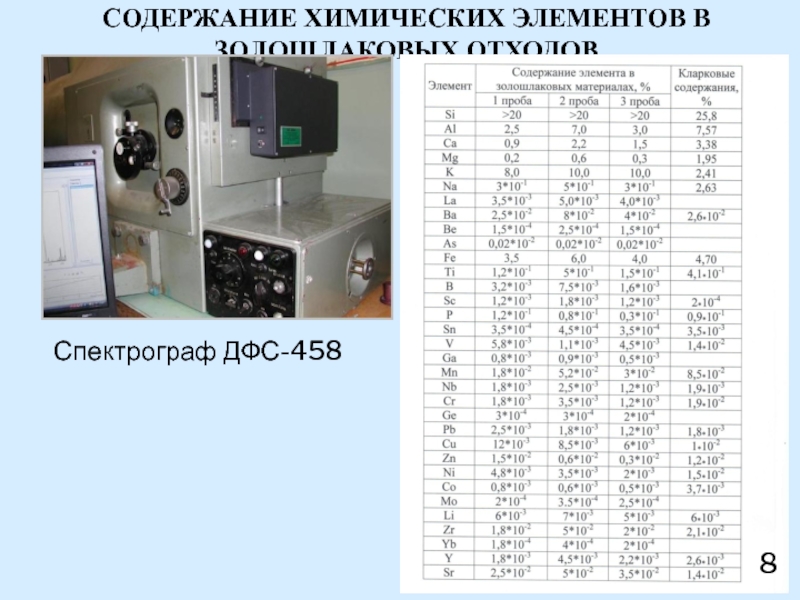

ТЭЦ не содержат повышенных концентраций токсичных микроэлементов. Практически все выявленные элементы, присутствующие в пределах разрешающей способности прибора, не превышают свои кларковые значения.

9

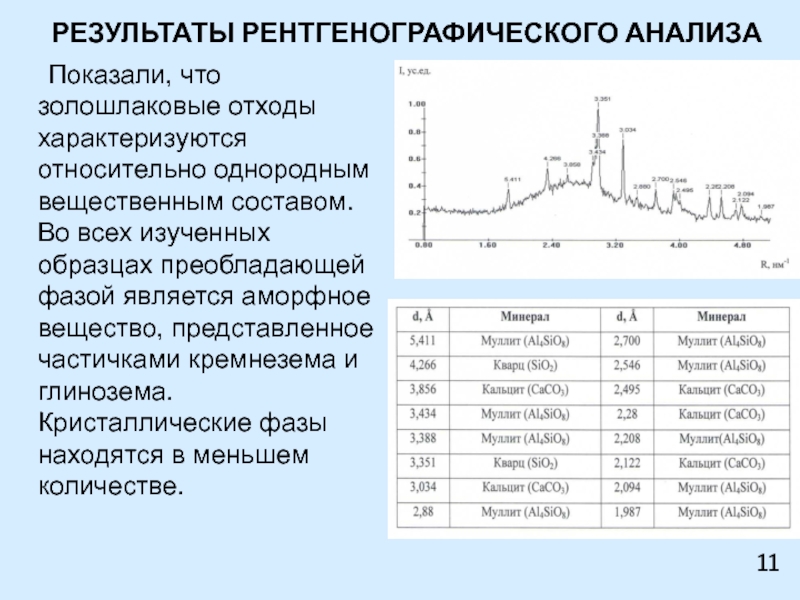

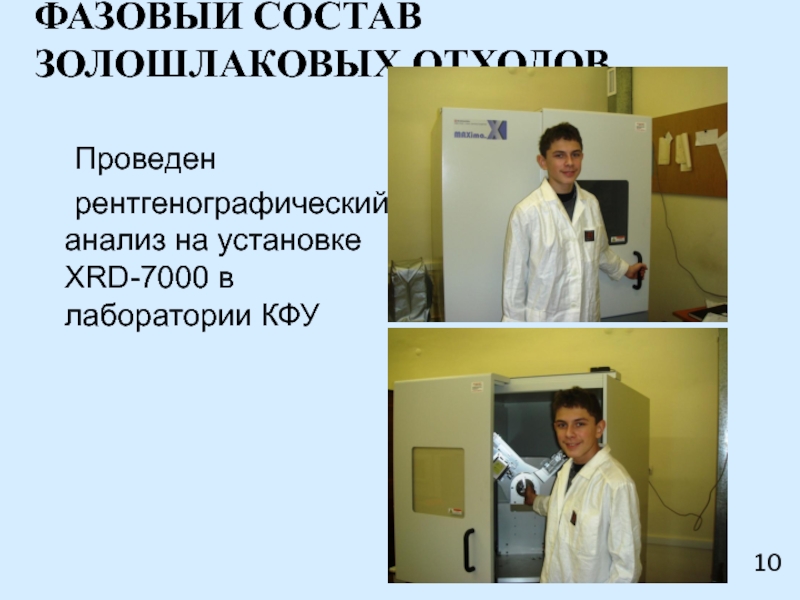

Во всех изученных образцах преобладающей фазой является аморфное вещество, представленное частичками кремнезема и глинозема. Кристаллические фазы находятся в меньшем количестве.

11

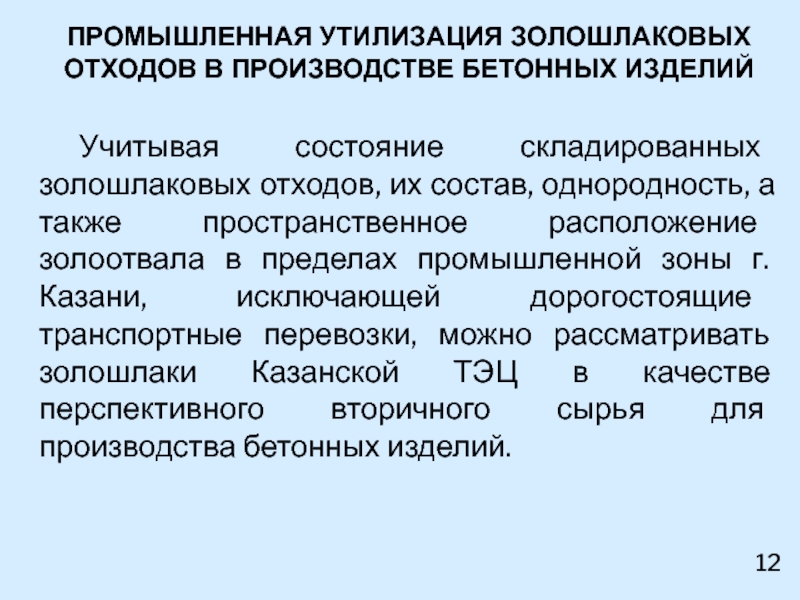

отходов, их состав, однородность, а также пространственное расположение золоотвала в пределах промышленной зоны г. Казани, исключающей дорогостоящие транспортные перевозки, можно рассматривать золошлаки Казанской ТЭЦ в качестве перспективного вторичного сырья для производства бетонных изделий.

12

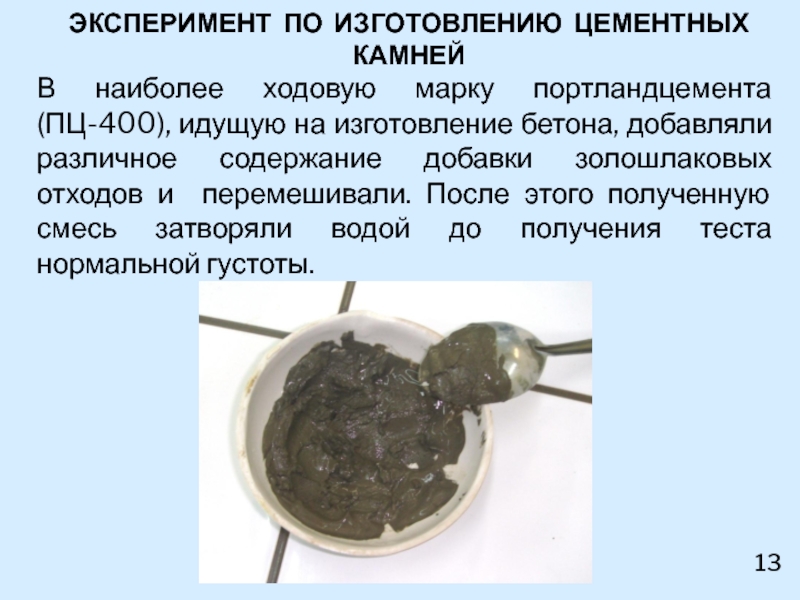

различное содержание добавки золошлаковых отходов и перемешивали. После этого полученную смесь затворяли водой до получения теста нормальной густоты.

ЭКСПЕРИМЕНТ ПО ИЗГОТОВЛЕНИЮ ЦЕМЕНТНЫХ КАМНЕЙ

13

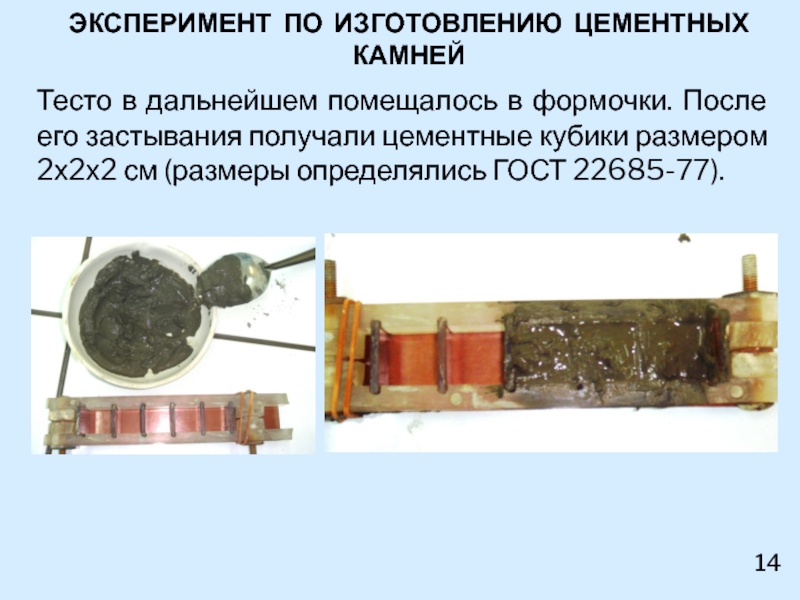

кубики размером 2х2х2 см (размеры определялись ГОСТ 22685-77).

ЭКСПЕРИМЕНТ ПО ИЗГОТОВЛЕНИЮ ЦЕМЕНТНЫХ КАМНЕЙ

14

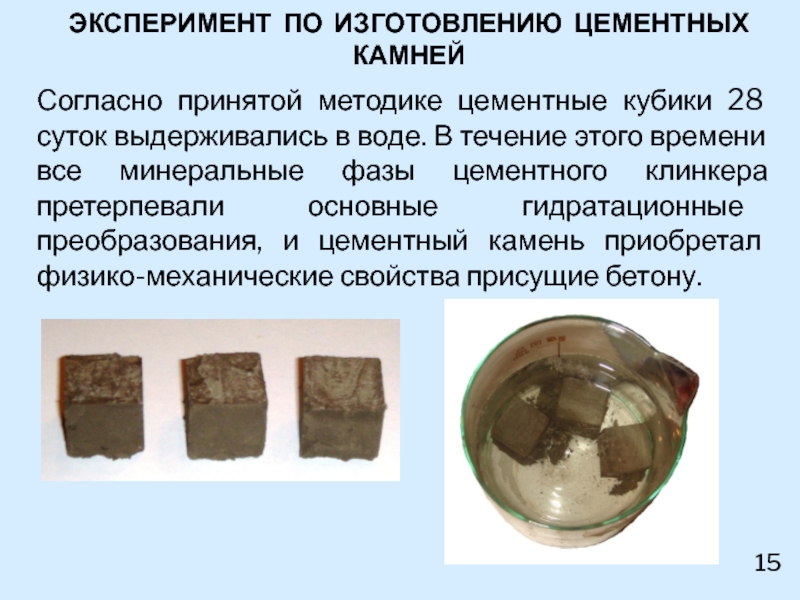

течение этого времени все минеральные фазы цементного клинкера претерпевали основные гидратационные преобразования, и цементный камень приобретал физико-механические свойства присущие бетону.

ЭКСПЕРИМЕНТ ПО ИЗГОТОВЛЕНИЮ ЦЕМЕНТНЫХ КАМНЕЙ

15

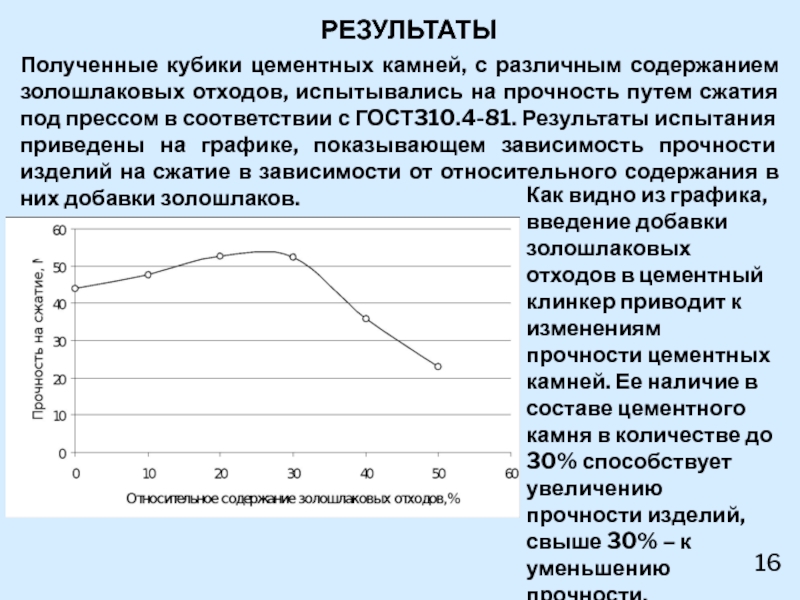

прочность путем сжатия под прессом в соответствии с ГОСТ310.4-81. Результаты испытания приведены на графике, показывающем зависимость прочности изделий на сжатие в зависимости от относительного содержания в них добавки золошлаков.

РЕЗУЛЬТАТЫ

Как видно из графика, введение добавки золошлаковых отходов в цементный клинкер приводит к изменениям прочности цементных камней. Ее наличие в составе цементного камня в количестве до 30% способствует увеличению прочности изделий, свыше 30% – к уменьшению прочности.

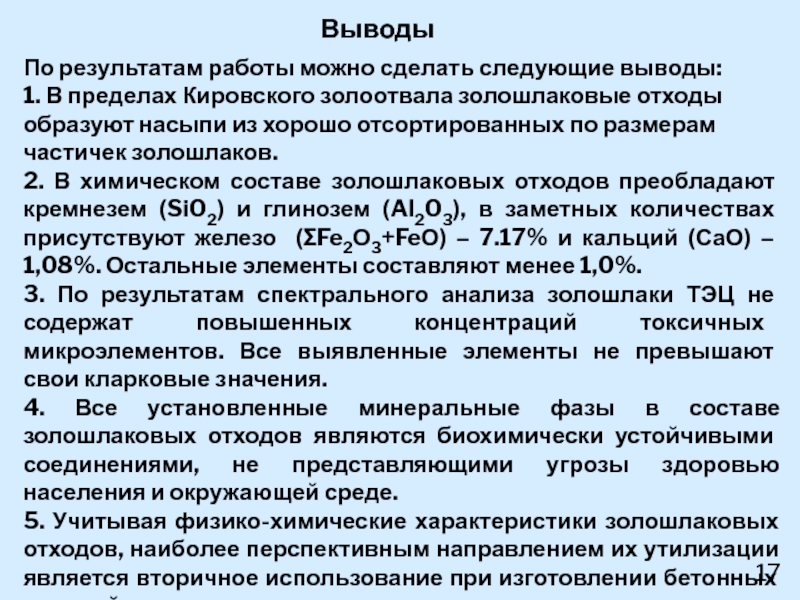

золоотвала золошлаковые отходы образуют насыпи из хорошо отсортированных по размерам частичек золошлаков.
2. В химическом составе золошлаковых отходов преобладают кремнезем (SiO2) и глинозем (Al2O3), в заметных количествах присутствуют железо (∑Fe2О3+FeО) – 7.17% и кальций (СаО) – 1,08%. Остальные элементы составляют менее 1,0%.
3. По результатам спектрального анализа золошлаки ТЭЦ не содержат повышенных концентраций токсичных микроэлементов. Все выявленные элементы не превышают свои кларковые значения.
4. Все установленные минеральные фазы в составе золошлаковых отходов являются биохимически устойчивыми соединениями, не представляющими угрозы здоровью населения и окружающей среде.
5. Учитывая физико-химические характеристики золошлаковых отходов, наиболее перспективным направлением их утилизации является вторичное использование при изготовлении бетонных изделий.

17

Выводы
