Урок по МДК 01 01 «Устройство автомобилей»

Автор: преподаватель
Здоровцов Александр Николаевич

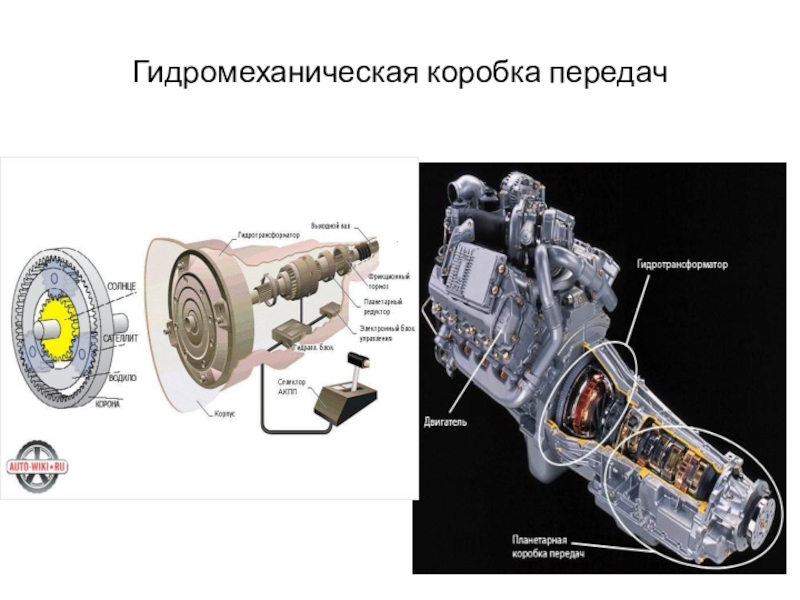

передач автомобилей.

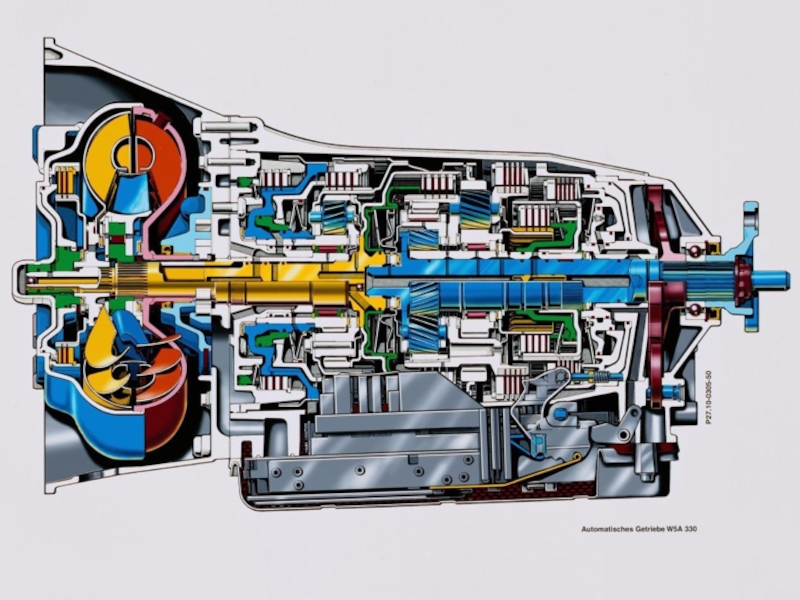

коробки передач

Масляный насос

Муфты свободного хода

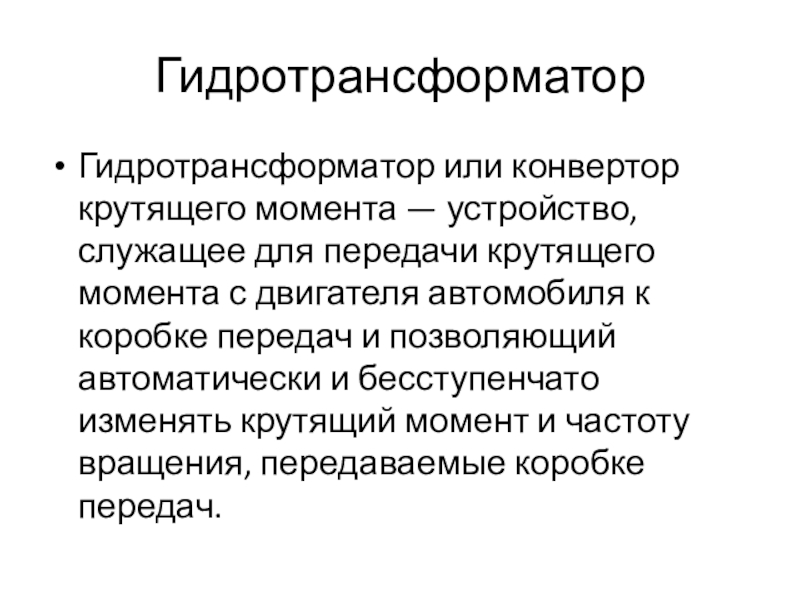

момента с двигателя автомобиля к коробке передач и позволяющий автоматически и бесступенчато изменять крутящий момент и частоту вращения, передаваемые коробке передач.

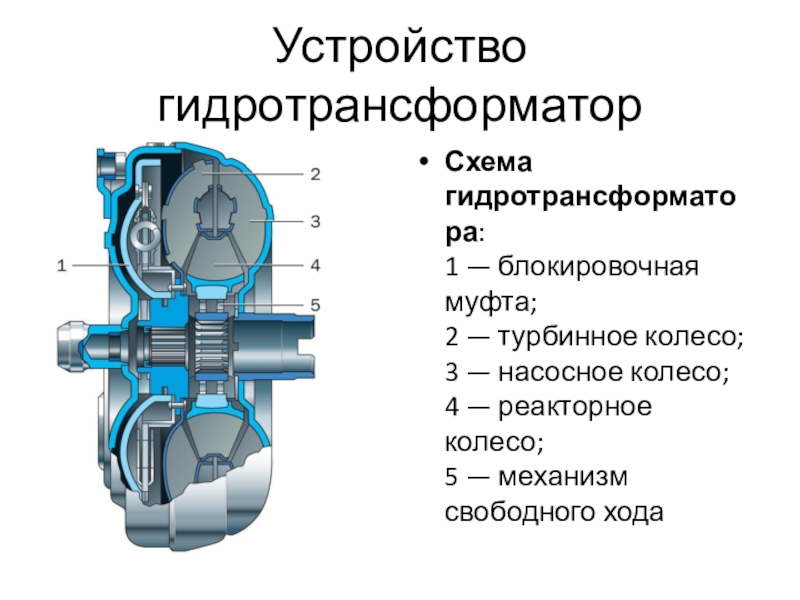

колесо; 4 — реакторное колесо; 5 — механизм свободного хода

из-за, находящейся в редукторе, планетарной передачи передающей и преобразующей крутящий момент.
Планетарная передача состоит из 2-4
планетарных редукторов.

периферии редуктора.
Сателлиты — три малые шестерни между солнечной и коронной.
Водило — механически соединяет все сателлиты.

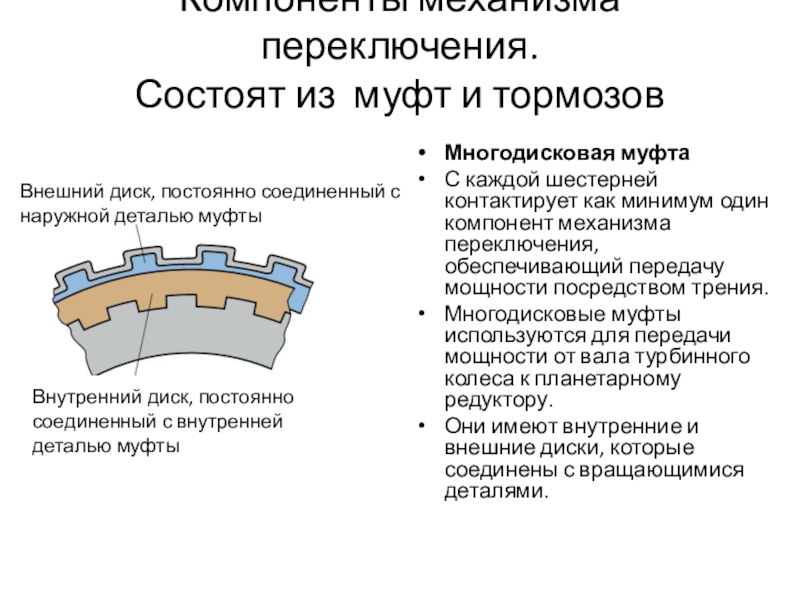

контактирует как минимум один компонент механизма переключения, обеспечивающий передачу мощности посредством трения.
Многодисковые муфты используются для передачи мощности от вала турбинного колеса к планетарному редуктору.
Они имеют внутренние и внешние диски, которые соединены с вращающимися деталями.

Внешний диск, постоянно соединенный с
наружной деталью муфты

Внутренний диск, постоянно
соединенный с внутренней
деталью муфты

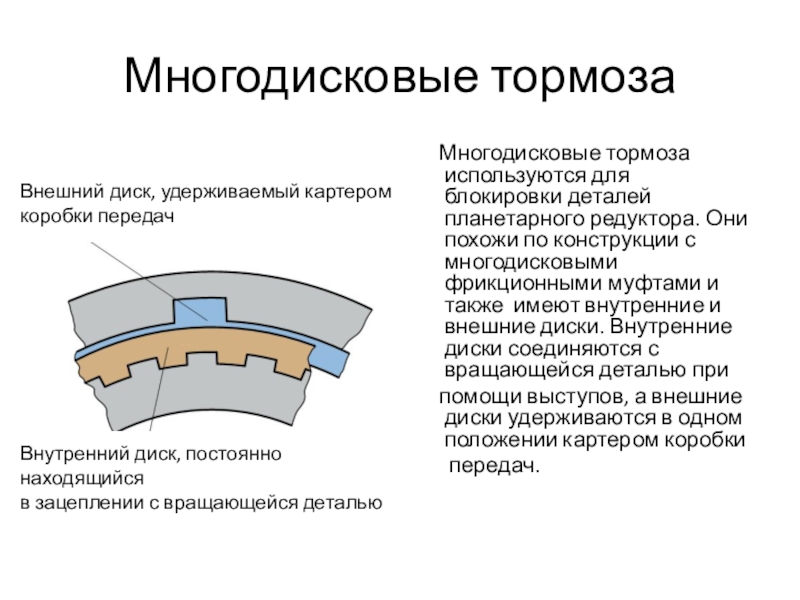

редуктора. Они похожи по конструкции с многодисковыми фрикционными муфтами и также имеют внутренние и внешние диски. Внутренние диски соединяются с вращающейся деталью при
помощи выступов, а внешние диски удерживаются в одном положении картером коробки
передач.

Внешний диск, удерживаемый картером
коробки передач

Внутренний диск, постоянно находящийся
в зацеплении с вращающейся деталью

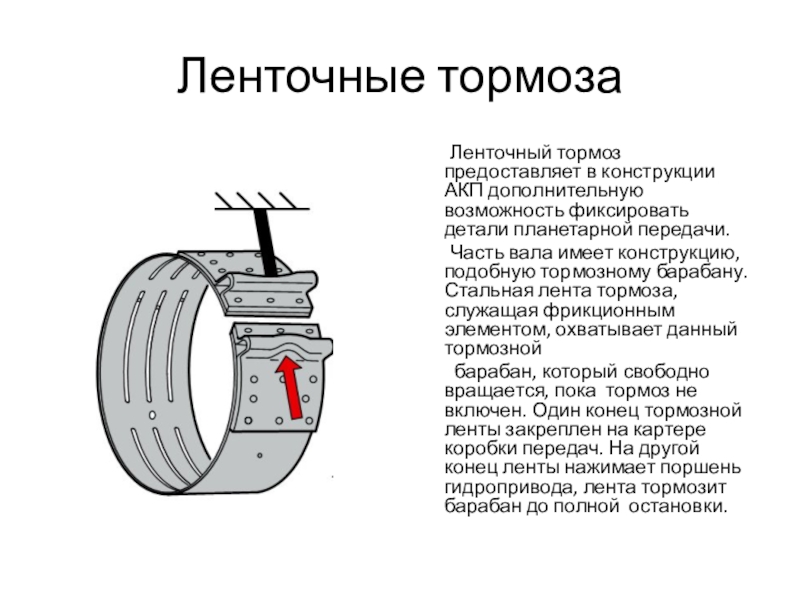

АКП дополнительную возможность фиксировать детали планетарной передачи.
Часть вала имеет конструкцию, подобную тормозному барабану. Стальная лента тормоза, служащая фрикционным элементом, охватывает данный тормозной
барабан, который свободно вращается, пока тормоз не включен. Один конец тормозной ленты закреплен на картере коробки передач. На другой конец ленты нажимает поршень гидропривода, лента тормозит барабан до полной остановки.

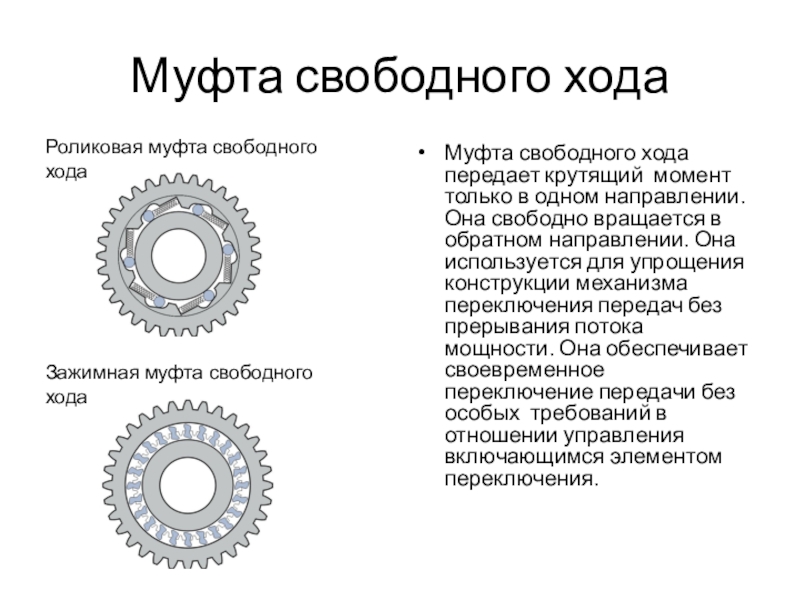

направлении. Она свободно вращается в обратном направлении. Она используется для упрощения конструкции механизма переключения передач без прерывания потока мощности. Она обеспечивает своевременное переключение передачи без особых требований в отношении управления включающимся элементом переключения.

Роликовая муфта свободного хода

Зажимная муфта свободного хода

данные.
Блок использует вышеперечисленные данные для приведения в действие электронных компонентов управления коробки передач, при этом наиболее важными узлами являются электромагнитные клапаны, расположенные в блоке управления гидроприводом переключения коробки передач.

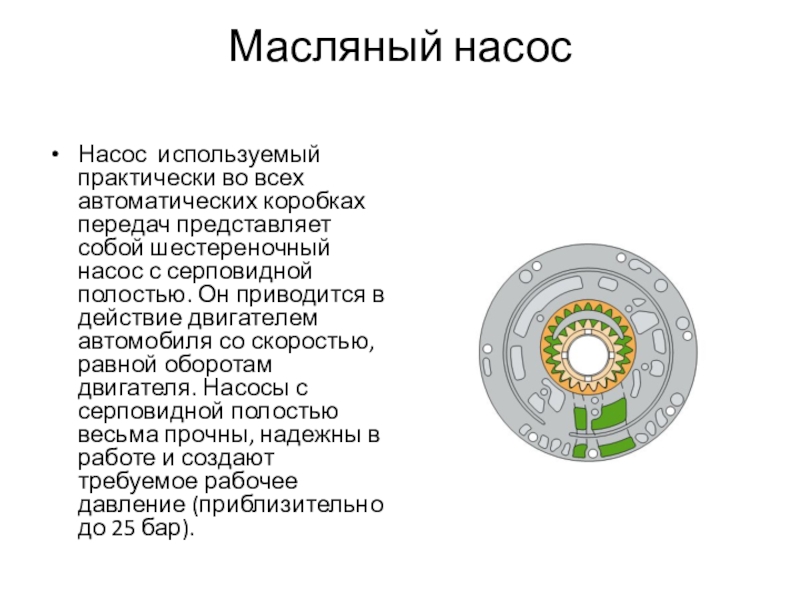

шестереночный насос с серповидной полостью. Он приводится в действие двигателем автомобиля со скоростью, равной оборотам двигателя. Насосы с серповидной полостью весьма прочны, надежны в работе и создают требуемое рабочее давление (приблизительно до 25 бар).

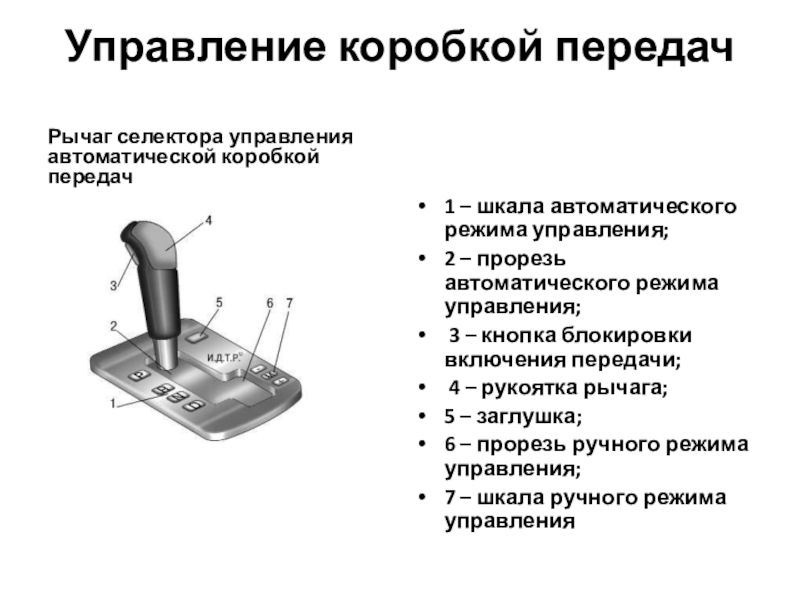

режима управления;
2 – прорезь автоматического режима управления;
3 – кнопка блокировки включения передачи;
4 – рукоятка рычага;
5 – заглушка;
6 – прорезь ручного режима управления;
7 – шкала ручного режима управления

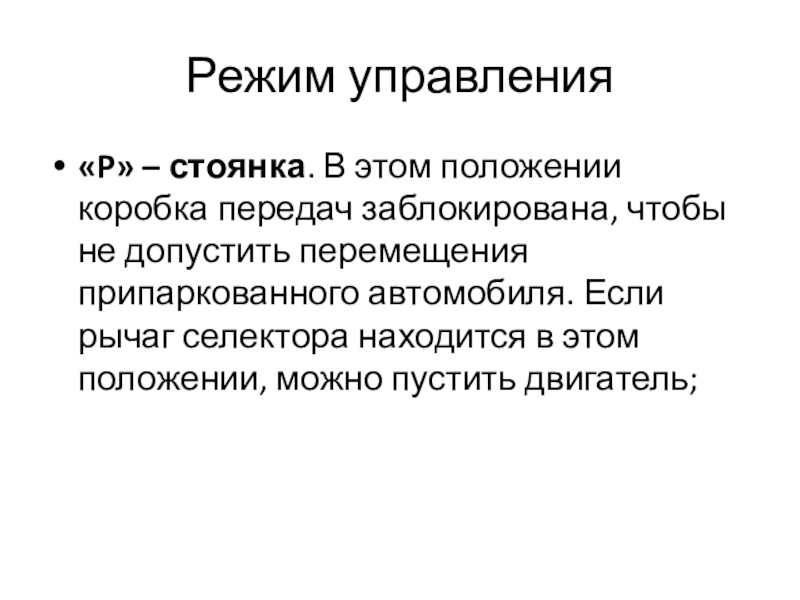

не допустить перемещения припаркованного автомобиля. Если рычаг селектора находится в этом положении, можно пустить двигатель;

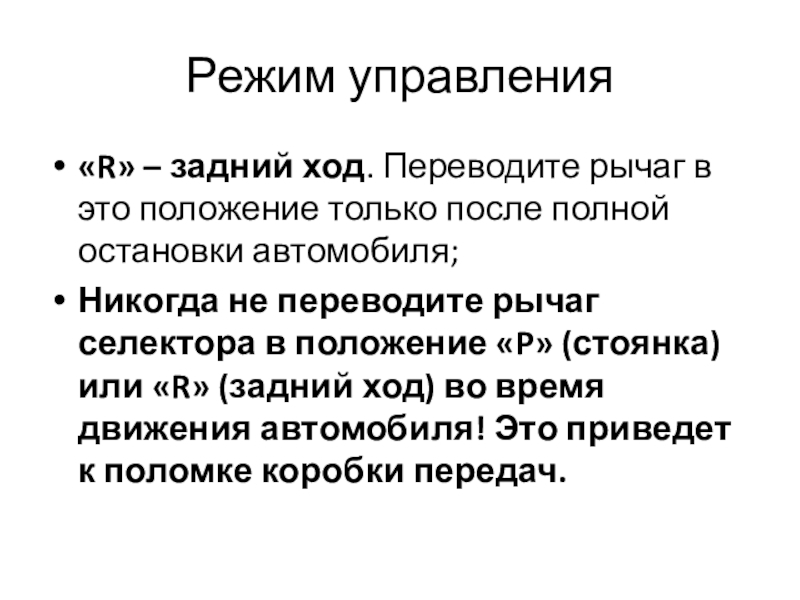

после полной остановки автомобиля;
Никогда не переводите рычаг селектора в положение «P» (стоянка) или «R» (задний ход) во время движения автомобиля! Это приведет к поломке коробки передач.

не включена ни одна передача. Это положение используют во время длительных остановок, например в дорожных пробках;

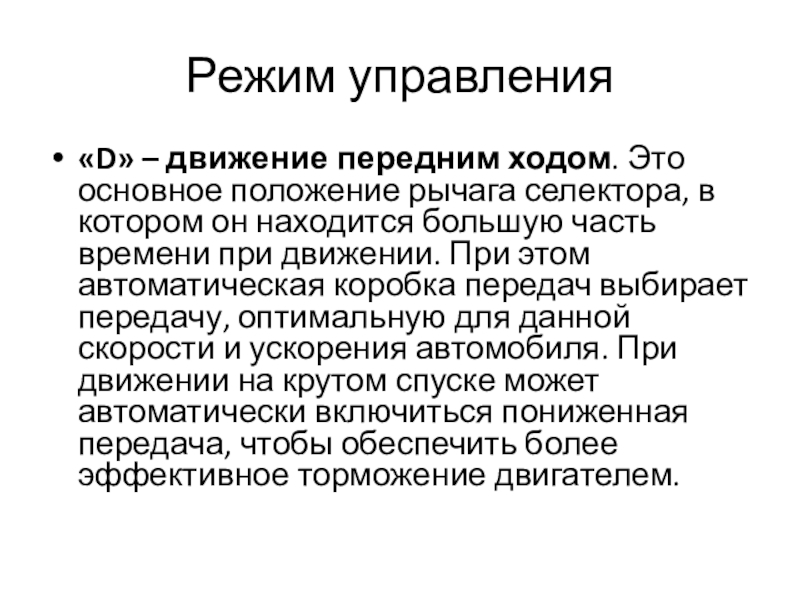

в котором он находится большую часть времени при движении. При этом автоматическая коробка передач выбирает передачу, оптимальную для данной скорости и ускорения автомобиля. При движении на крутом спуске может автоматически включиться пониженная передача, чтобы обеспечить более эффективное торможение двигателем.

блока управления. Электронный блок управления коробки передач постоянно повторяет процесс определения сигналов датчиков, рассчитывает момент переключения и посылает соответствующую команду приводам. Данный цикл выполняется в течение 20 мс.
