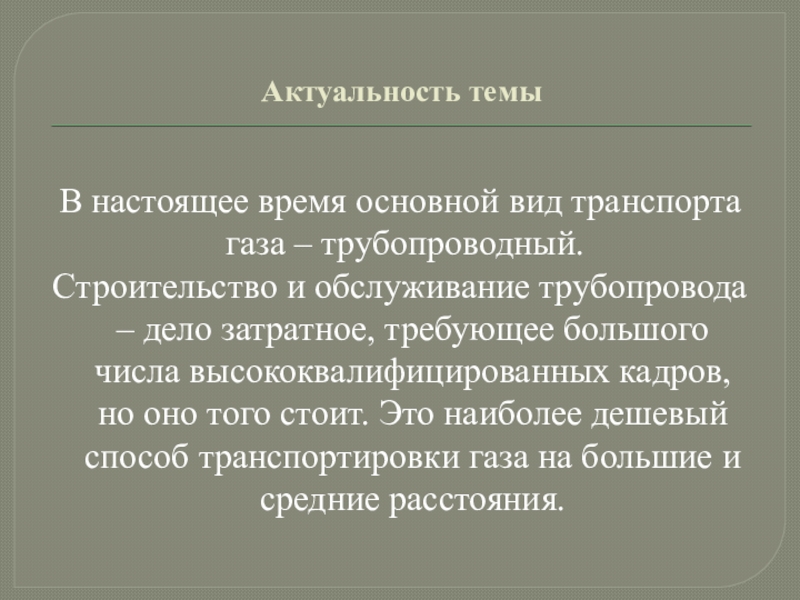

обслуживание трубопровода – дело затратное, требующее большого числа высококвалифицированных кадров, но оно того стоит. Это наиболее дешевый способ транспортировки газа на большие и средние расстояния.

и правила монтажа подземных газопроводов;
привить интерес к дисциплине и пониманию сущности и социальной значимости своей будущей профессии

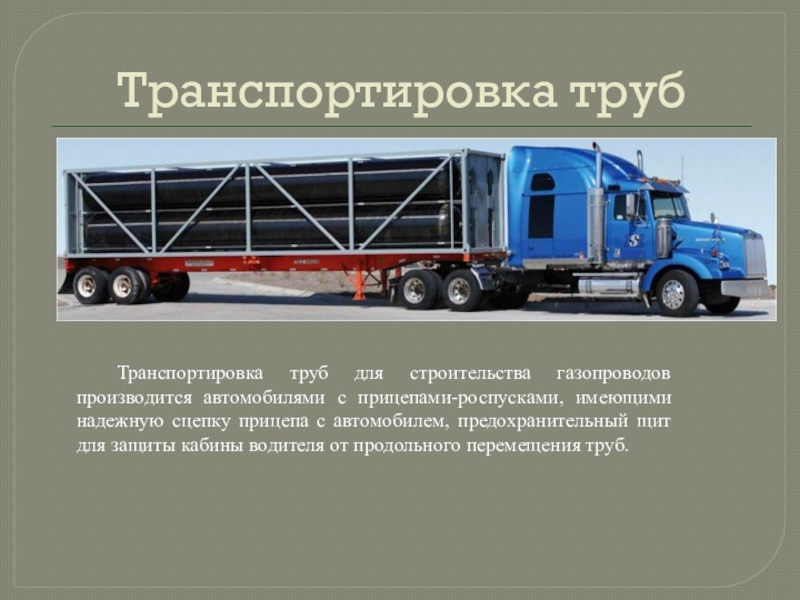

надежную сцепку прицепа с автомобилем, предохранительный щит для защиты кабины водителя от продольного перемещения труб.

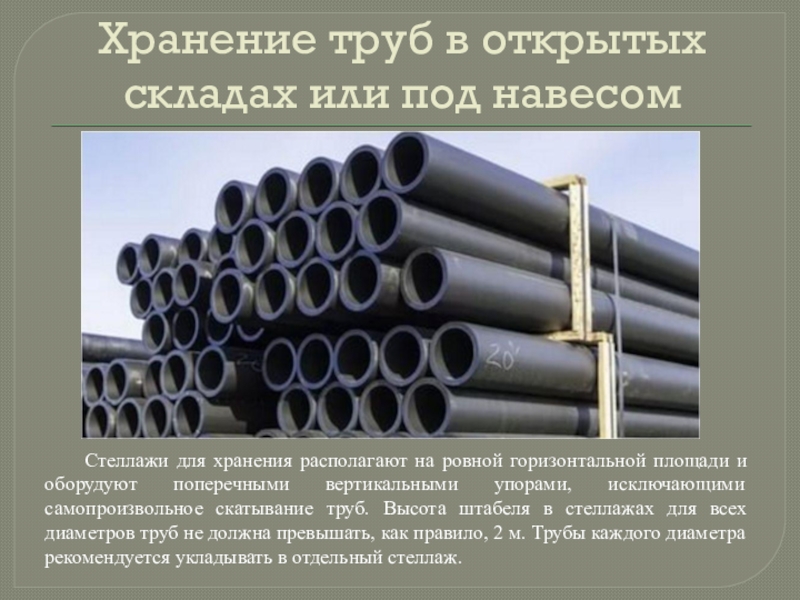

на ровной горизонтальной площади и оборудуют поперечными вертикальными упорами, исключающими самопроизвольное скатывание труб. Высота штабеля в стеллажах для всех диаметров труб не должна превышать, как правило, 2 м. Трубы каждого диаметра рекомендуется укладывать в отдельный стеллаж.

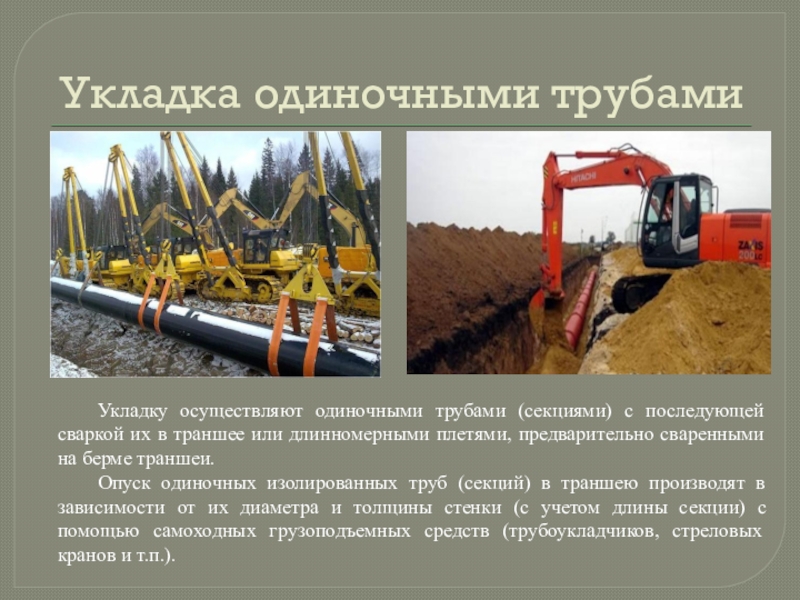

в траншее или длинномерными плетями, предварительно сваренными на берме траншеи.
Опуск одиночных изолированных труб (секций) в траншею производят в зависимости от их диаметра и толщины стенки (с учетом длины секции) с помощью самоходных грузоподъемных средств (трубоукладчиков, стреловых кранов и т.п.).

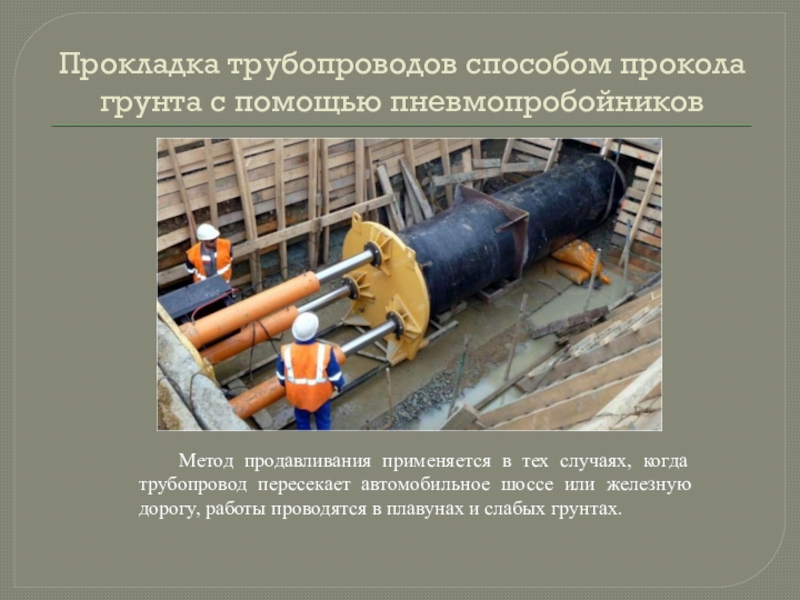

тех случаях, когда трубопровод пересекает автомобильное шоссе или железную дорогу, работы проводятся в плавунах и слабых грунтах.

почву (она практически не разрушается в ходе работ);
метод прокола предполагает работу с трубами различного диаметра;
не вызывает перемещение грунтовых масс и их сползание;
не влияет на чистоту подземных вод;
снижает временные затраты на проведение работ по установке коммуникаций и последующие восстановительные мероприятия;
не влияет на рабочий процесс наземных инфраструктур;

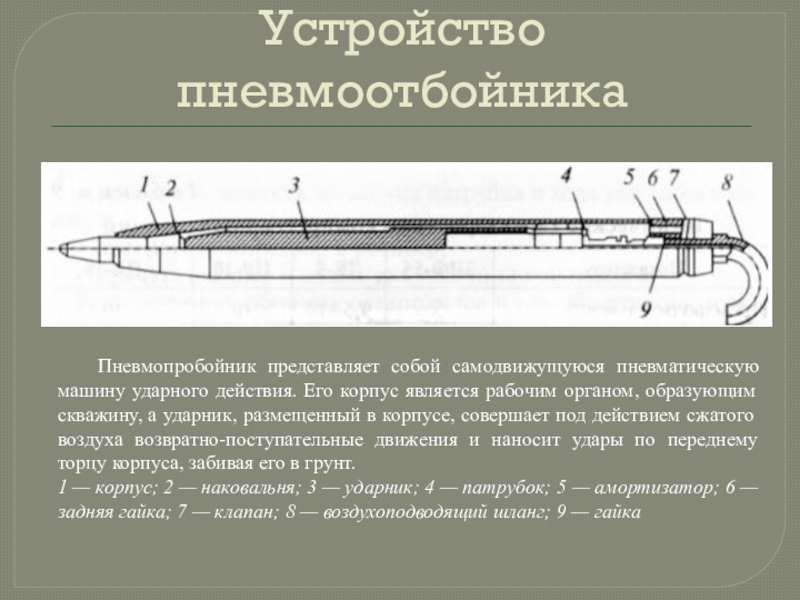

является рабочим органом, образующим скважину, а ударник, размещенный в корпусе, совершает под действием сжатого воздуха возвратно-поступательные движения и наносит удары по переднему торцу корпуса, забивая его в грунт.
1 — корпус; 2 — наковальня; 3 — ударник; 4 — патрубок; 5 — амортизатор; 6 — задняя гайка; 7 — клапан; 8 — воздухоподводящий шланг; 9 — гайка

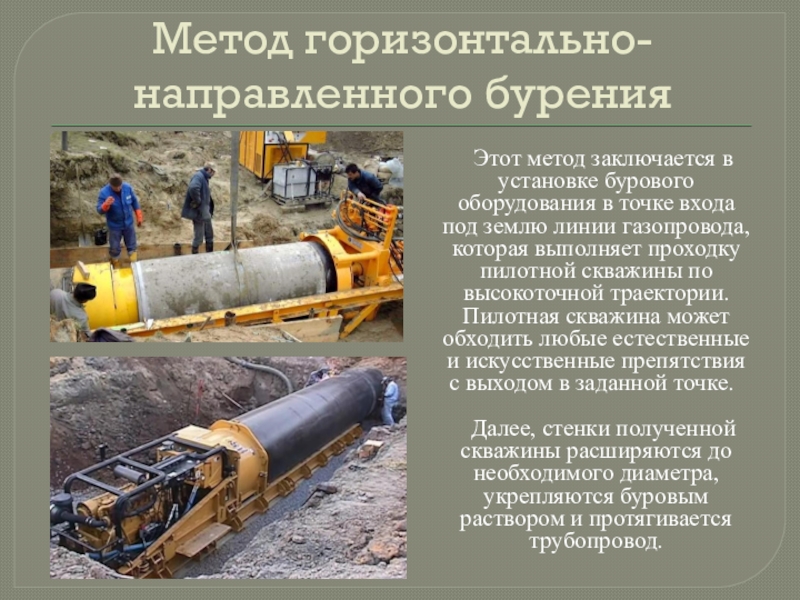

входа под землю линии газопровода, которая выполняет проходку пилотной скважины по высокоточной траектории. Пилотная скважина может обходить любые естественные и искусственные препятствия с выходом в заданной точке.

Далее, стенки полученной скважины расширяются до необходимого диаметра, укрепляются буровым раствором и протягивается трубопровод.

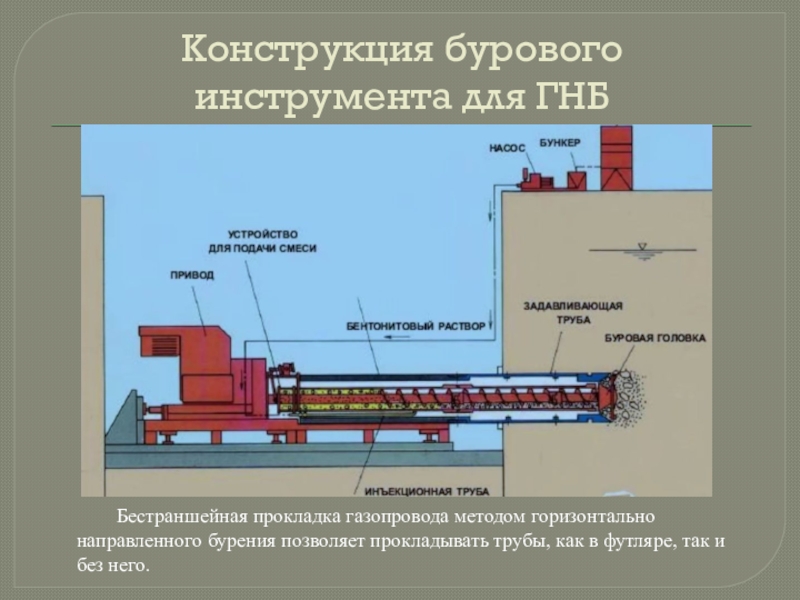

позволяет прокладывать трубы, как в футляре, так и без него.

Основным элементом, гасящим воздействия являются компенсаторы, которые располагают между опорами. По такому принципу проложены многие магистрали в северных регионах страны.

и колоннах из негорючих материалов.

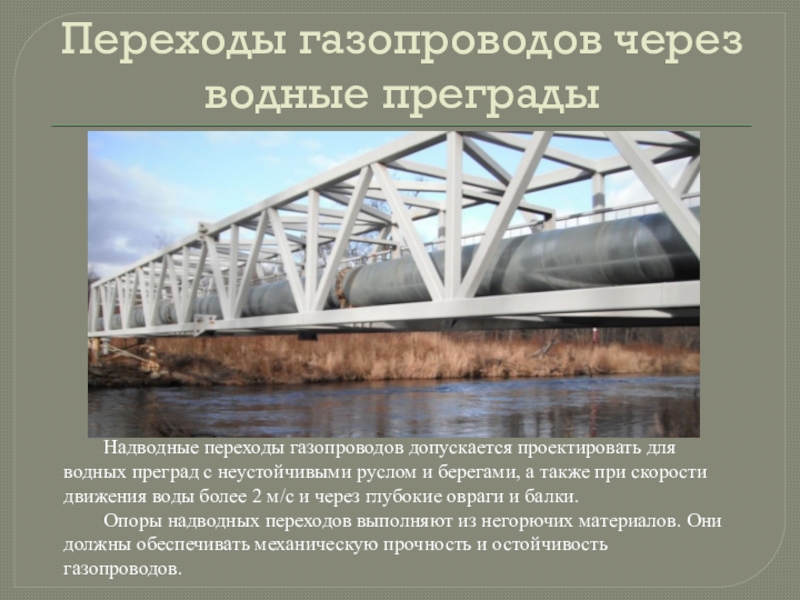

преград с неустойчивыми руслом и берегами, а также при скорости движения воды более 2 м/с и через глубокие овраги и балки.
Опоры надводных переходов выполняют из негорючих материалов. Они должны обеспечивать механическую прочность и остойчивость газопроводов.

трубами длиной не менее 10 м. Толщина стенок труб должна быть не менее 5 мм.

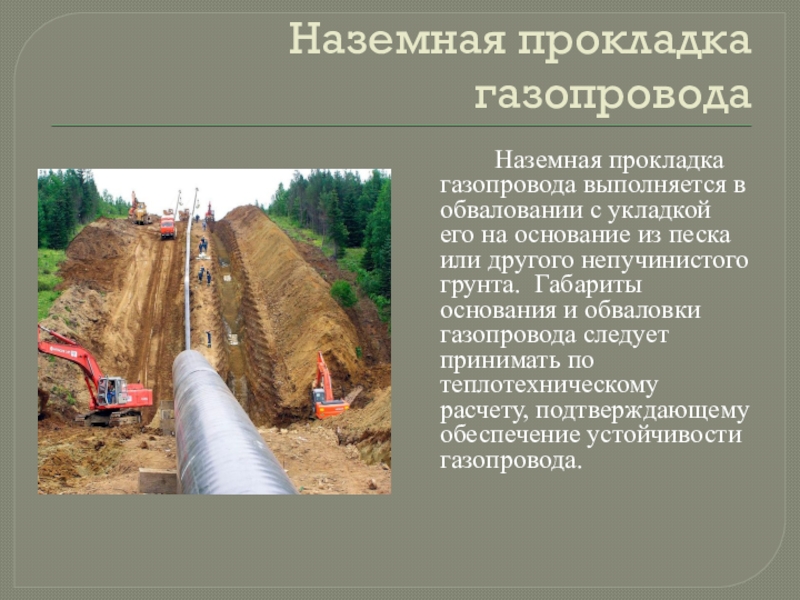

на основание из песка или другого непучинистого грунта. Габариты основания и обваловки газопровода следует принимать по теплотехническому расчету, подтверждающему обеспечение устойчивости газопровода.

надежность магистрали;
возможность ее бесперебойной работы на протяжении установленного периода эксплуатации;
возможность контроля состояния труб и обеспечения своевременного ремонта в случае их повреждения;
защита трубопровода от негативного влияния окружающей среды или минимизация такого воздействия.
