Презентация, доклад на тему Сварочная дуга
Содержание

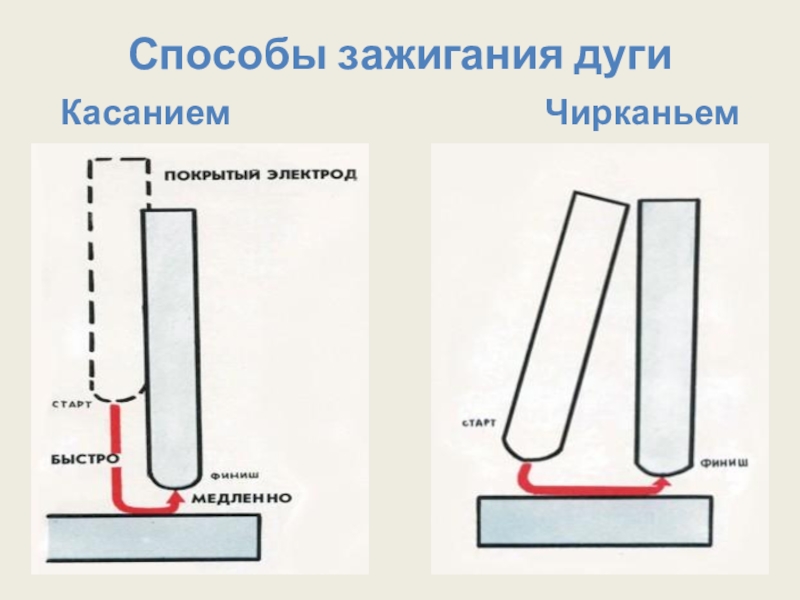

Способы зажигания дуги Касанием Чирканьем

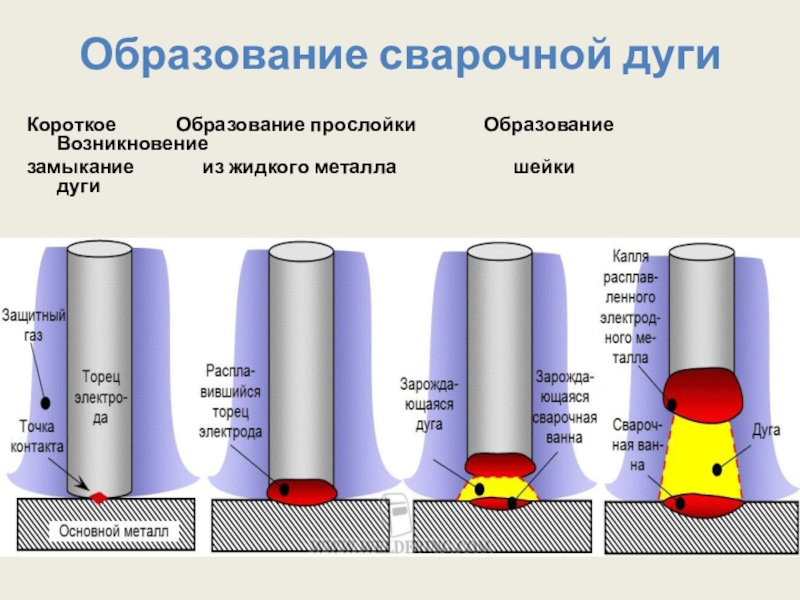

Слайд 5Образование сварочной дуги
Короткое Образование прослойки
Образование Возникновение
замыкание из жидкого металла шейки дуги
замыкание из жидкого металла шейки дуги
Слайд 6

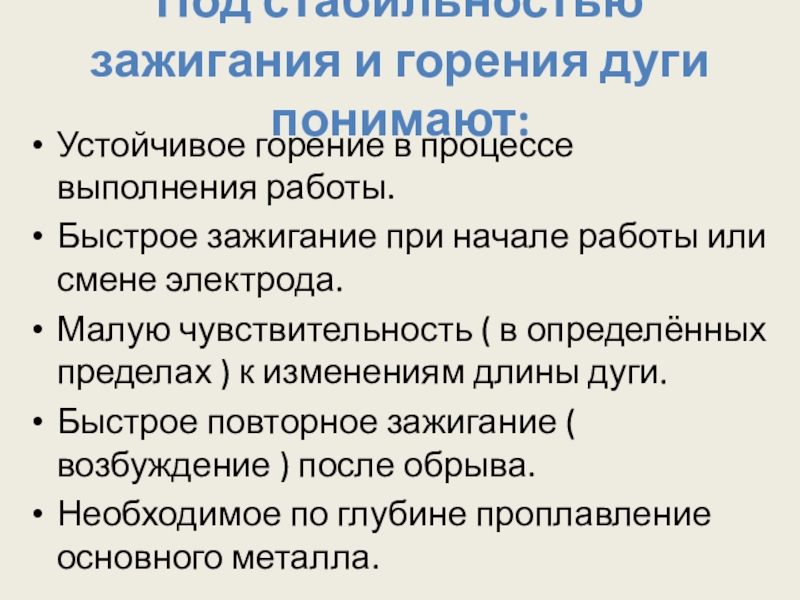

Под стабильностью зажигания и горения дуги понимают:
Устойчивое горение в процессе
выполнения работы.
Быстрое зажигание при начале работы или смене электрода.
Малую чувствительность ( в определённых пределах ) к изменениям длины дуги.
Быстрое повторное зажигание ( возбуждение ) после обрыва.
Необходимое по глубине проплавление основного металла.
Быстрое зажигание при начале работы или смене электрода.
Малую чувствительность ( в определённых пределах ) к изменениям длины дуги.
Быстрое повторное зажигание ( возбуждение ) после обрыва.
Необходимое по глубине проплавление основного металла.

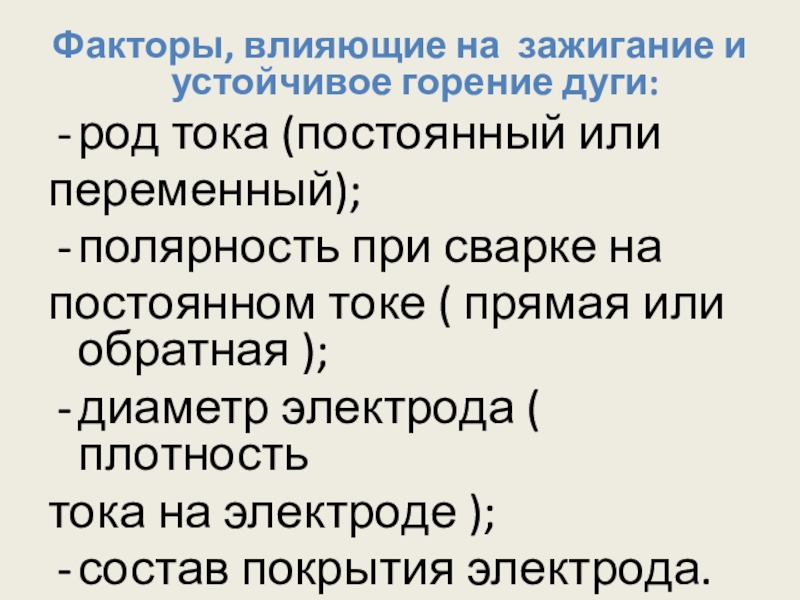

Слайд 7Факторы, влияющие на зажигание и устойчивое горение дуги:
род тока (постоянный или
переменный);
полярность
при сварке на
постоянном токе ( прямая или обратная );
диаметр электрода ( плотность
тока на электроде );
состав покрытия электрода.
постоянном токе ( прямая или обратная );
диаметр электрода ( плотность
тока на электроде );
состав покрытия электрода.
Слайд 8

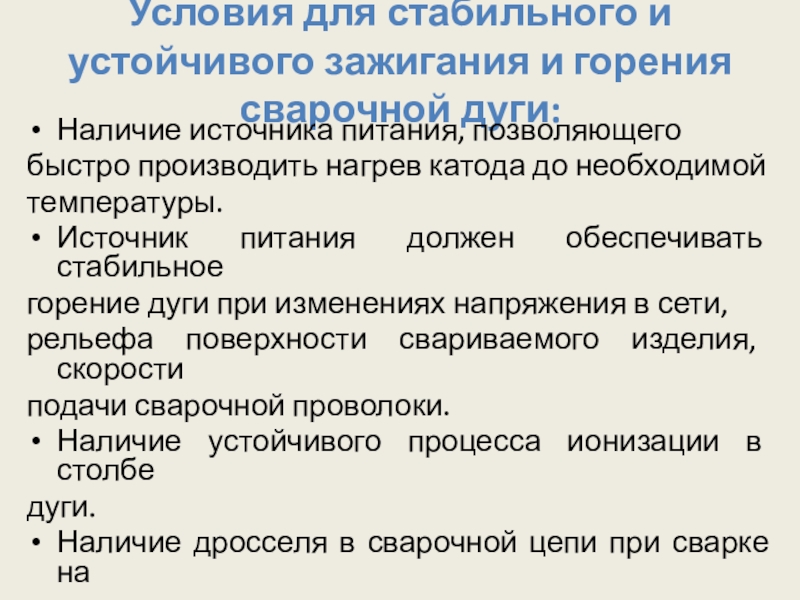

Условия для стабильного и устойчивого зажигания и горения сварочной дуги:
Наличие источника
питания, позволяющего
быстро производить нагрев катода до необходимой
температуры.
Источник питания должен обеспечивать стабильное
горение дуги при изменениях напряжения в сети,
рельефа поверхности свариваемого изделия, скорости
подачи сварочной проволоки.
Наличие устойчивого процесса ионизации в столбе
дуги.
Наличие дросселя в сварочной цепи при сварке на
переменном токе.
быстро производить нагрев катода до необходимой
температуры.
Источник питания должен обеспечивать стабильное
горение дуги при изменениях напряжения в сети,
рельефа поверхности свариваемого изделия, скорости
подачи сварочной проволоки.
Наличие устойчивого процесса ионизации в столбе
дуги.
Наличие дросселя в сварочной цепи при сварке на
переменном токе.

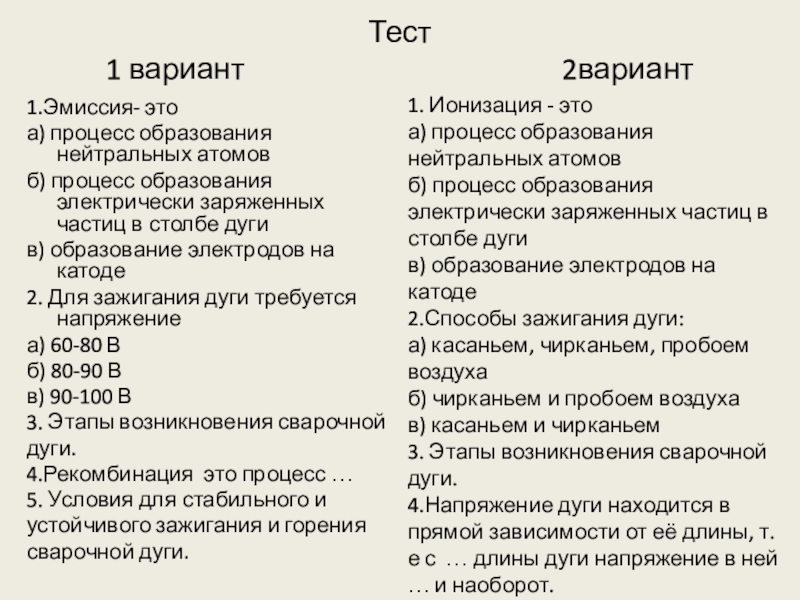

Слайд 9Тест 1 вариант
2вариант
1.Эмиссия- это
а) процесс образования нейтральных атомов
б) процесс образования электрически заряженных частиц в столбе дуги
в) образование электродов на катоде
2. Для зажигания дуги требуется напряжение
а) 60-80 В
б) 80-90 В
в) 90-100 В
3. Этапы возникновения сварочной
дуги.
4.Рекомбинация это процесс …
5. Условия для стабильного и
устойчивого зажигания и горения
сварочной дуги.
1. Ионизация - это
а) процесс образования нейтральных атомов
б) процесс образования электрически заряженных частиц в столбе дуги
в) образование электродов на катоде
2.Способы зажигания дуги:
а) касаньем, чирканьем, пробоем воздуха
б) чирканьем и пробоем воздуха
в) касаньем и чирканьем
3. Этапы возникновения сварочной дуги.
4.Напряжение дуги находится в прямой зависимости от её длины, т.е с … длины дуги напряжение в ней … и наоборот.
5.Факторы, влияющие на устойчивое зажигание и горение дуги.
