Содержание
- 1. Система питания дизельного двигателя
- 2. ЦЕЛЬ УРОКА: ОБРАЗОВАТЕЛЬНАЯ: РАСШИРИТЬ, УГЛУБИТЬ ЗНАНИЯ СТУДЕНТОВ ПО СИСТЕМАМ ПИТАНИЯ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ (ДВС).

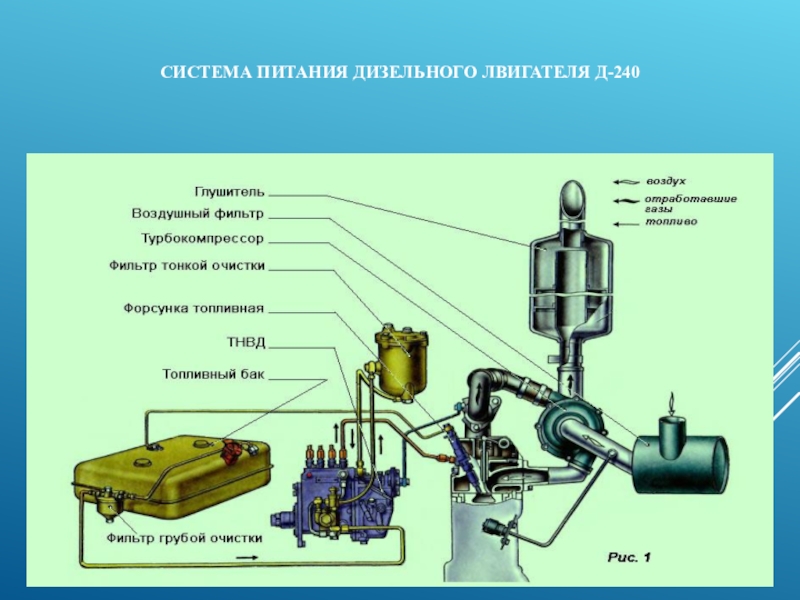

- 3. СИСТЕМА ПИТАНИЯ ДИЗЕЛЬНОГО ЛВИГАТЕЛЯ Д-240

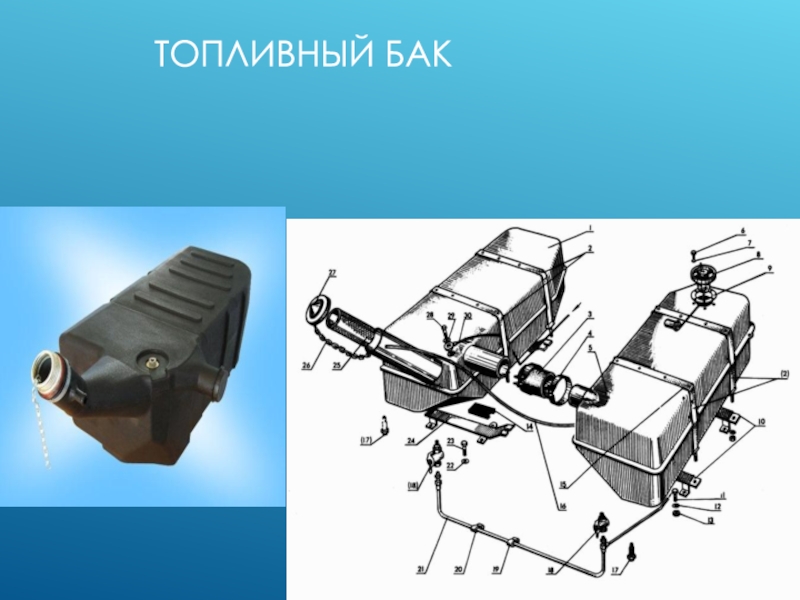

- 4. ТОПЛИВНЫЙ БАК

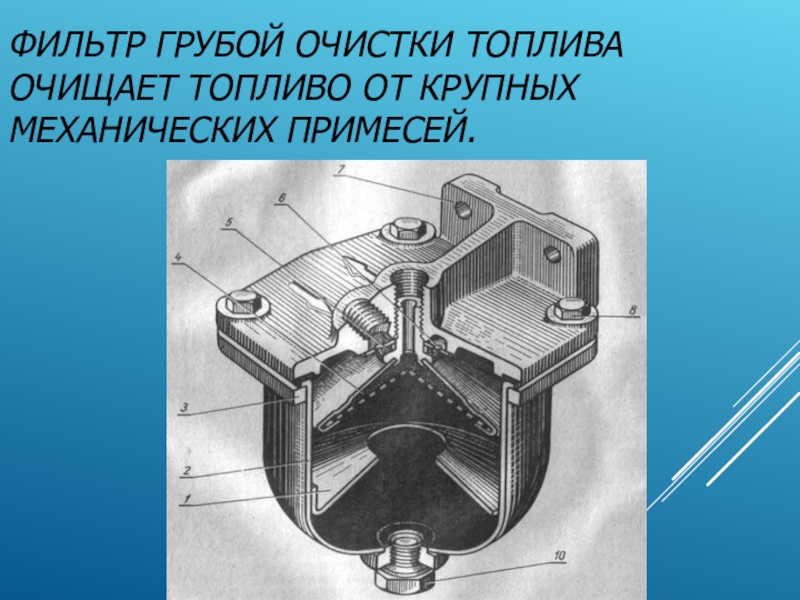

- 5. ФИЛЬТР ГРУБОЙ ОЧИСТКИ ТОПЛИВА ОЧИЩАЕТ ТОПЛИВО ОТ КРУПНЫХ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ.
- 6. ТОПЛИВОПОДКАЧИВАЮЩИЙ НАСОС ДИЗЕЛЯ УСТАНОВЛЕН НА ТОПЛИВНОМ НАСОСЕ ВЫСОКОГО

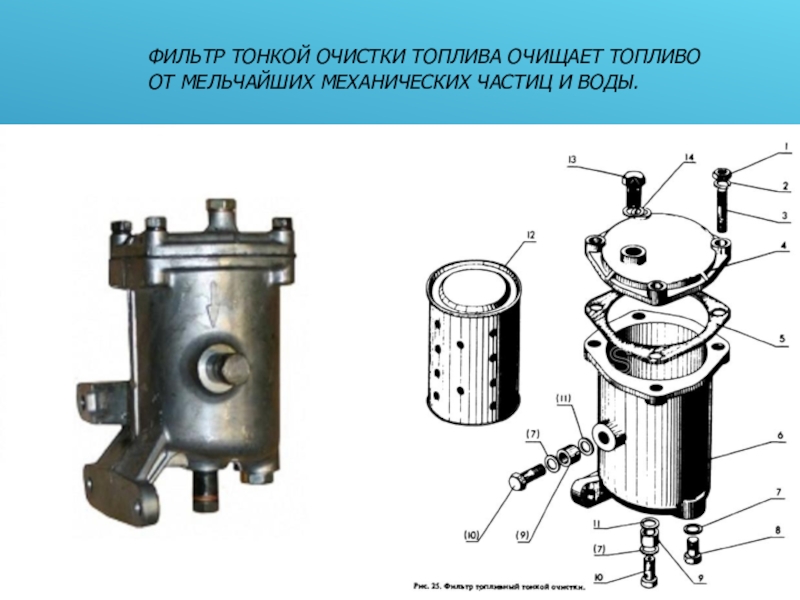

- 7. ФИЛЬТР ТОНКОЙ ОЧИСТКИ ТОПЛИВА ОЧИЩАЕТ ТОПЛИВО ОТ МЕЛЬЧАЙШИХ МЕХАНИЧЕСКИХ ЧАСТИЦ И ВОДЫ.
- 8. ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД) СЛУЖИТ ДЛЯ ПОДАЧИ В КАМЕРЫ СГОРАНИЯ ДВИГАТЕЛЯ ЧЕРЕЗ ФОРСУНКИ ТРЕБУЕМЫХ ПОРЦИЙ ТОПЛИВА.

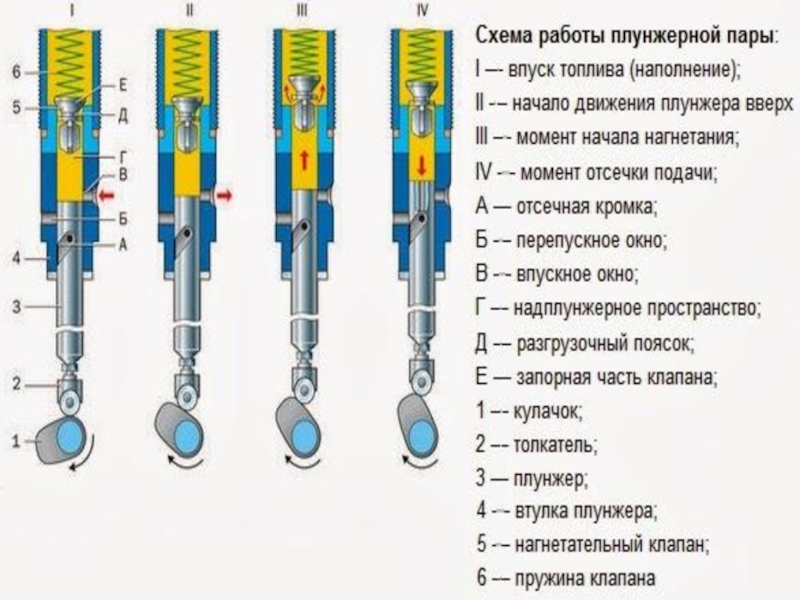

- 9. Слайд 9
- 10. НАСОСНАЯ СЕКЦИЯ: 1 — ЗУБЧАТЫЙ ВЕНЕЦ; 2—
- 11. Устройство форсунки а — устройство; б —

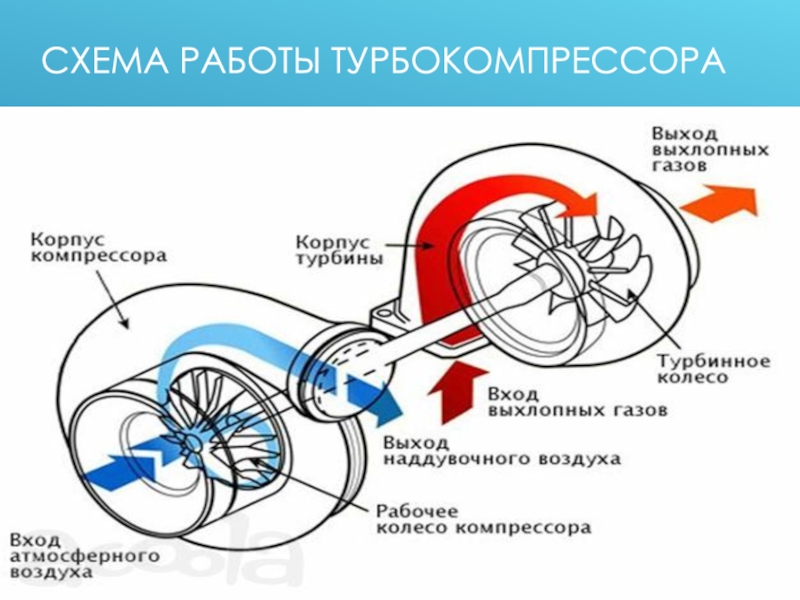

- 12. СХЕМА РАБОТЫ ТУРБОКОМПРЕССОРА
- 13. ГЛУШИТЕЛИ И ИСКРОГАСИТЕЛИУстройство:а, в — глушители; б
- 14. СПАСИБО ЗА ВНИМАНИЕ
ЦЕЛЬ УРОКА: ОБРАЗОВАТЕЛЬНАЯ: РАСШИРИТЬ, УГЛУБИТЬ ЗНАНИЯ СТУДЕНТОВ ПО СИСТЕМАМ ПИТАНИЯ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ (ДВС).

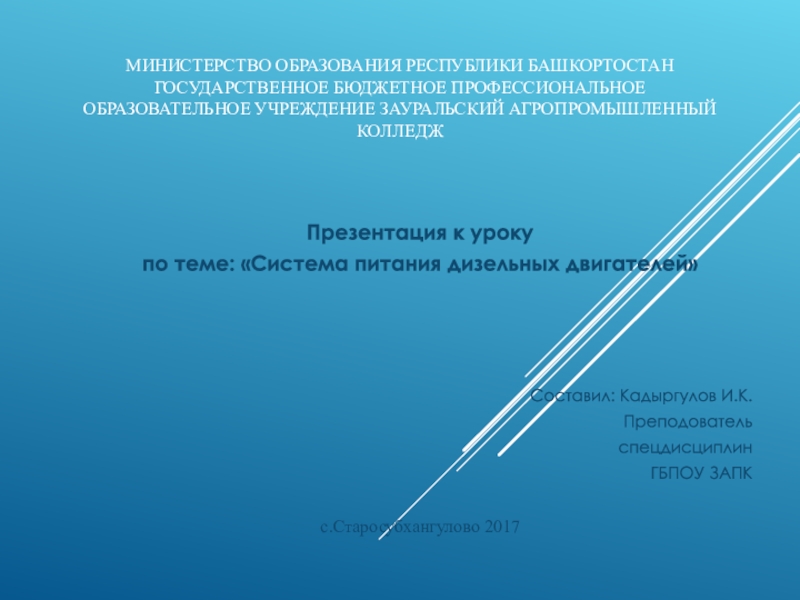

Слайд 1МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БАШКОРТОСТАН
ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ЗАУРАЛЬСКИЙ АГРОПРОМЫШЛЕННЫЙ КОЛЛЕДЖ
Презентация
к уроку
по теме: «Система питания дизельных двигателей»
Составил: Кадыргулов И.К.
Преподователь
спецдисциплин
ГБПОУ ЗАПК
с.Старосубхангулово 2017
по теме: «Система питания дизельных двигателей»
Составил: Кадыргулов И.К.
Преподователь
спецдисциплин
ГБПОУ ЗАПК
с.Старосубхангулово 2017

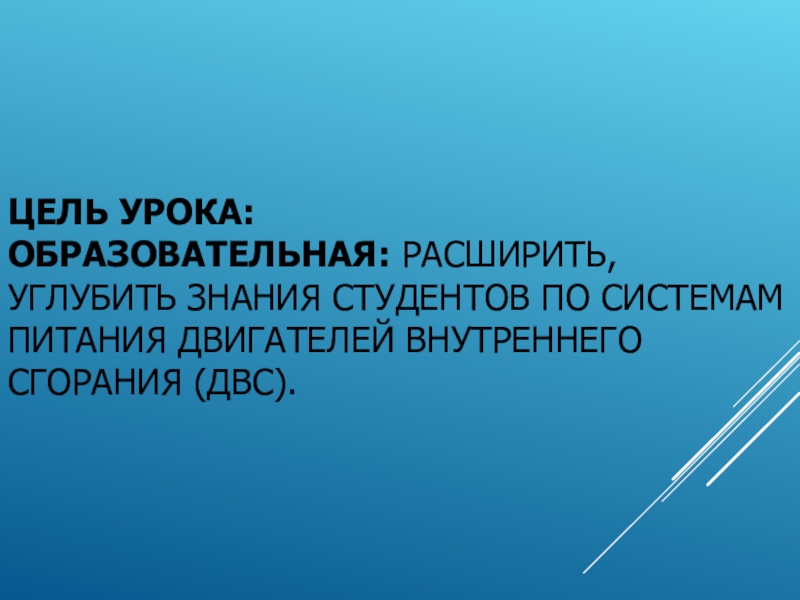

Слайд 2ЦЕЛЬ УРОКА: ОБРАЗОВАТЕЛЬНАЯ: РАСШИРИТЬ, УГЛУБИТЬ ЗНАНИЯ СТУДЕНТОВ ПО СИСТЕМАМ ПИТАНИЯ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО
СГОРАНИЯ (ДВС).

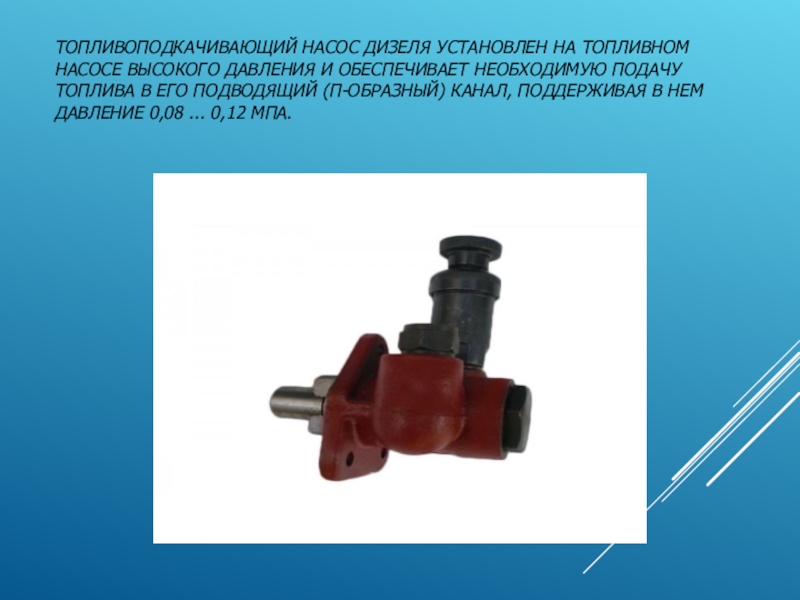

Слайд 6ТОПЛИВОПОДКАЧИВАЮЩИЙ НАСОС ДИЗЕЛЯ УСТАНОВЛЕН НА ТОПЛИВНОМ НАСОСЕ ВЫСОКОГО ДАВЛЕНИЯ И ОБЕСПЕЧИВАЕТ НЕОБХОДИМУЮ
ПОДАЧУ ТОПЛИВА В ЕГО ПОДВОДЯЩИЙ (П-ОБРАЗНЫЙ) КАНАЛ, ПОДДЕРЖИВАЯ В НЕМ ДАВЛЕНИЕ 0,08 ... 0,12 МПА.

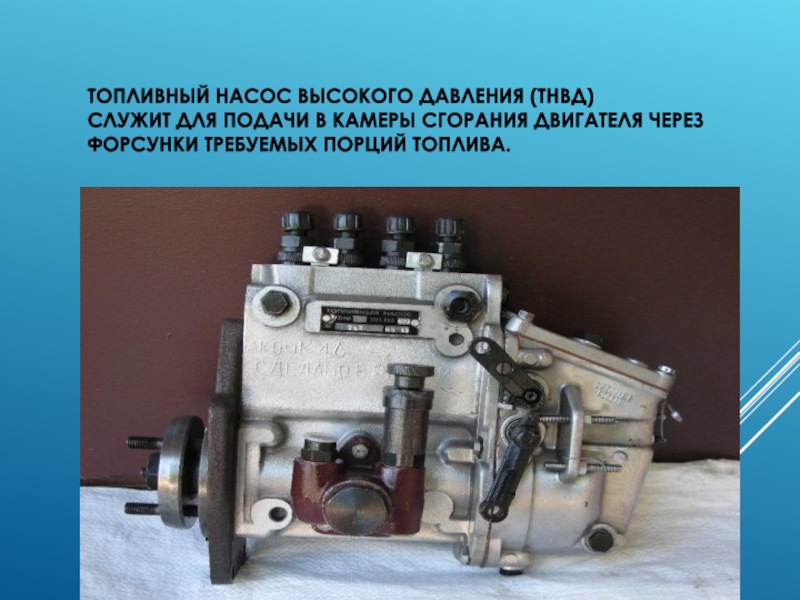

Слайд 8ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД) СЛУЖИТ ДЛЯ ПОДАЧИ В КАМЕРЫ СГОРАНИЯ ДВИГАТЕЛЯ ЧЕРЕЗ ФОРСУНКИ
ТРЕБУЕМЫХ ПОРЦИЙ ТОПЛИВА.

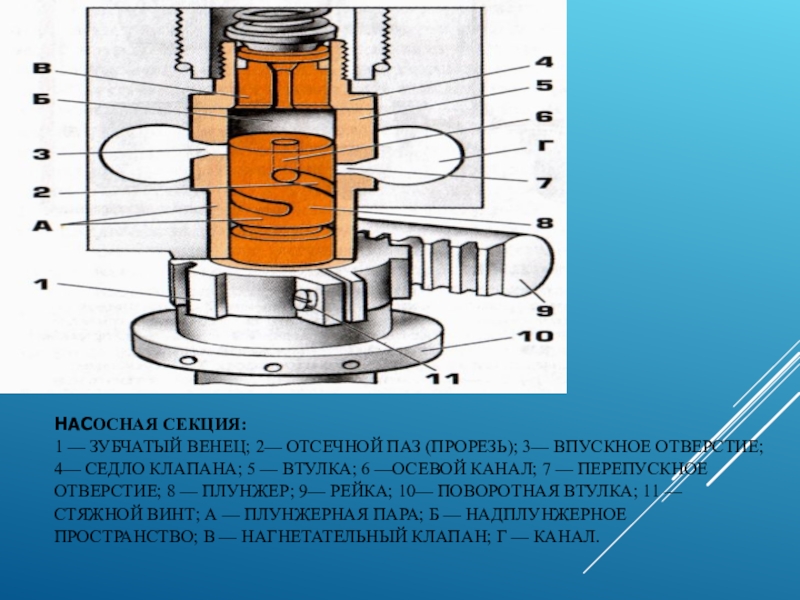

Слайд 10НАСОСНАЯ СЕКЦИЯ: 1 — ЗУБЧАТЫЙ ВЕНЕЦ; 2— ОТСЕЧНОЙ ПАЗ (ПРОРЕЗЬ); 3— ВПУСКНОЕ
ОТВЕРСТИЕ; 4— СЕДЛО КЛАПАНА; 5 — ВТУЛКА; 6 —ОСЕВОЙ КАНАЛ; 7 — ПЕРЕПУСКНОЕ ОТВЕРСТИЕ; 8 — ПЛУНЖЕР; 9— РЕЙКА; 10— ПОВОРОТНАЯ ВТУЛКА; 11 — СТЯЖНОЙ ВИНТ; А — ПЛУНЖЕРНАЯ ПАРА; Б — НАДПЛУНЖЕРНОЕ ПРОСТРАНСТВО; В — НАГНЕТАТЕЛЬНЫЙ КЛАПАН; Г — КАНАЛ.

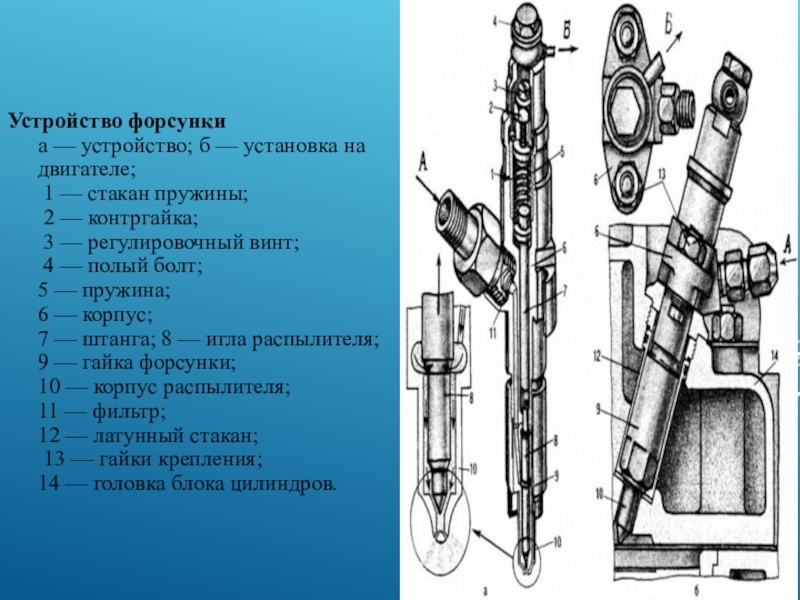

Слайд 11Устройство форсунки а — устройство; б — установка на двигателе; 1 —
стакан пружины;
2 — контргайка;
3 — регулировочный винт;
4 — полый болт;
5 — пружина;
6 — корпус;
7 — штанга; 8 — игла распылителя; 9 — гайка форсунки;
10 — корпус распылителя;
11 — фильтр;
12 — латунный стакан;
13 — гайки крепления;
14 — головка блока цилиндров.

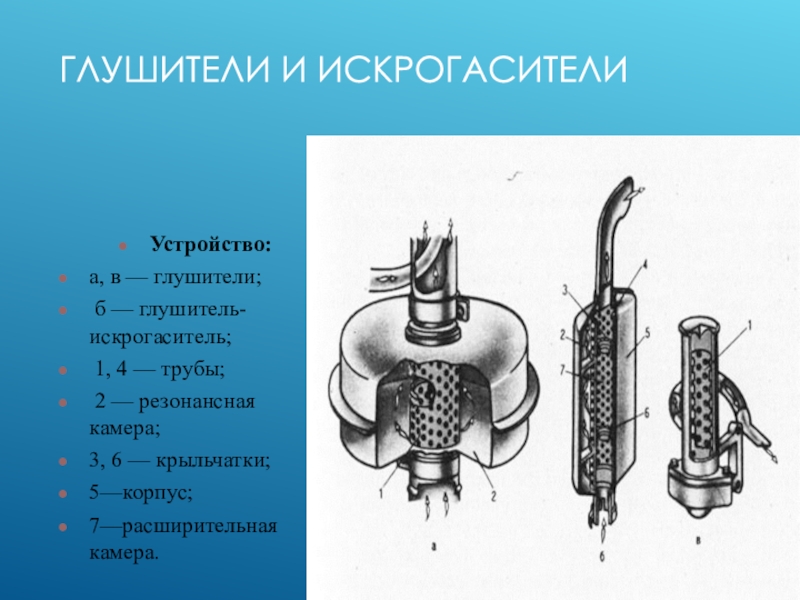

Слайд 13ГЛУШИТЕЛИ И ИСКРОГАСИТЕЛИ
Устройство:
а, в — глушители;
б — глушитель-искрогаситель;
1, 4
— трубы;
2 — резонансная камера;
3, 6 — крыльчатки;
5—корпус;
7—расширительная камера.
2 — резонансная камера;
3, 6 — крыльчатки;
5—корпус;
7—расширительная камера.
