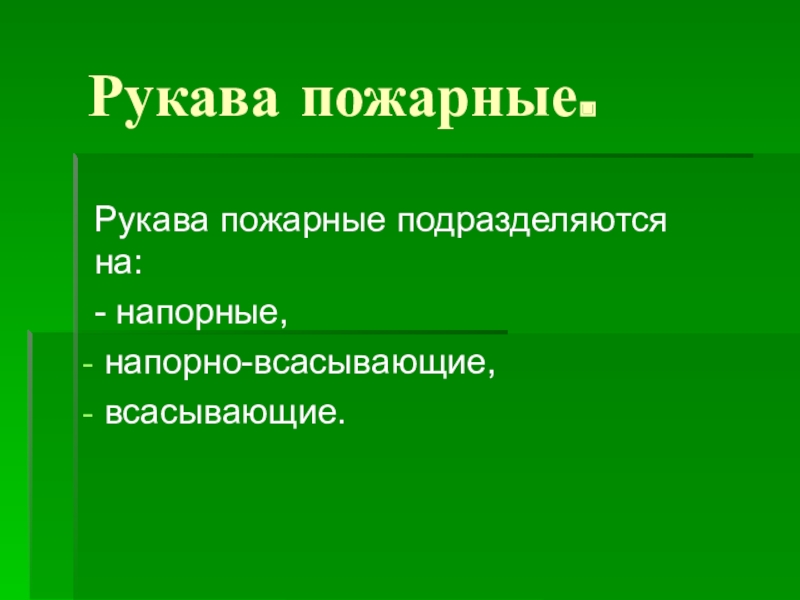

Слайд 1Рукава пожарные.
Рукава пожарные подразделяются на:
- напорные,
напорно-всасывающие,
всасывающие.

Рукава пожарные.Рукава пожарные подразделяются на: - напорные, напорно-всасывающие, всасывающие.

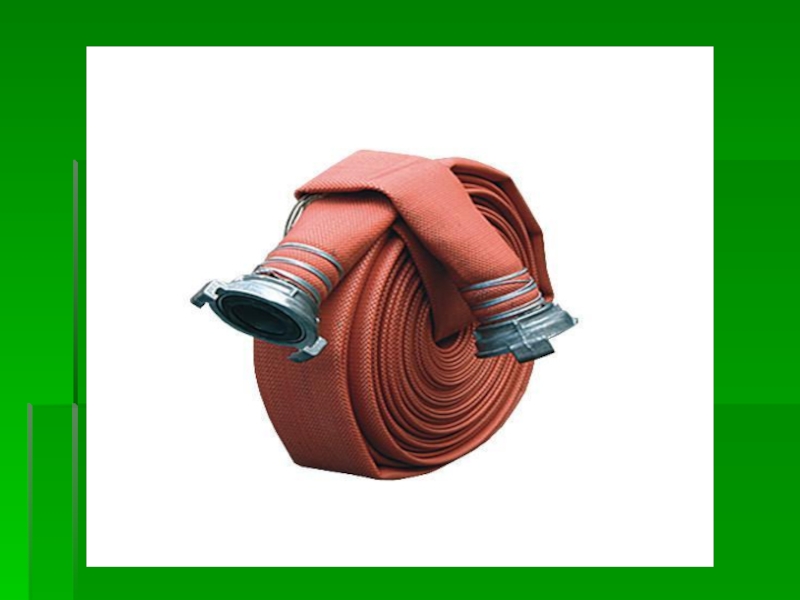

Слайд 3Рукав пожарный напорный «Универсал» Ø 50 мм в сборе с пожарной

головкой ГР-50 предназначен для комплектования переносных мотопомп, а также шкафов внутренних пожарных кранов в жилых зданиях, административных объектах, офисах, банках и т.д. Характеристики: - Внутренний диаметр: 51 ± 2 мм - Длина скатки с ГР-50: 20 ± 1 м - Рабочая температура: от -40°С до +40°С - Рабочее давление: 1,0 МПа - Масса скатки: не более 5 кг
Рукав пожарный напорный «Универсал» Ø 50 мм в сборе с пожарной головкой ГР-50 предназначен для комплектования переносных

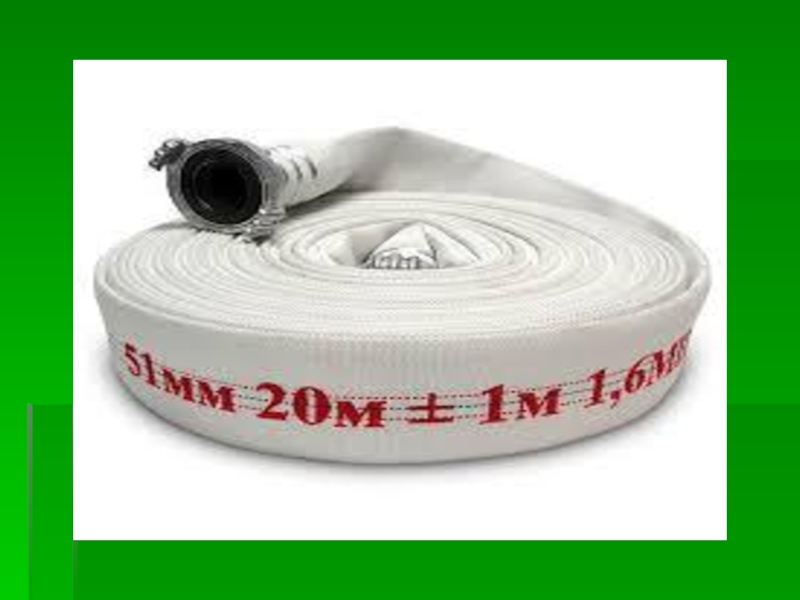

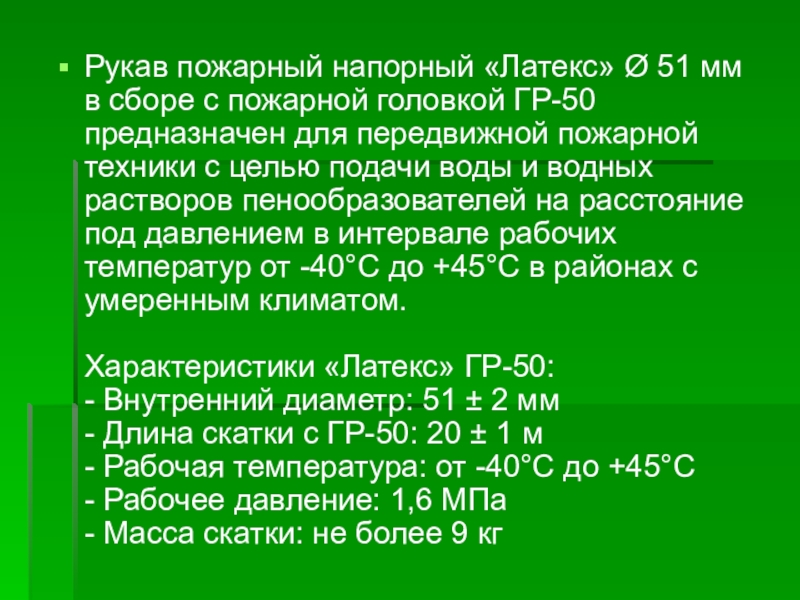

Слайд 5Рукав пожарный напорный «Латекс» Ø 51 мм в сборе с пожарной

головкой ГР-50 предназначен для передвижной пожарной техники с целью подачи воды и водных растворов пенообразователей на расстояние под давлением в интервале рабочих температур от -40°C до +45°C в районах с умеренным климатом. Характеристики «Латекс» ГР-50: - Внутренний диаметр: 51 ± 2 мм - Длина скатки с ГР-50: 20 ± 1 м - Рабочая температура: от -40°С до +45°С - Рабочее давление: 1,6 МПа - Масса скатки: не более 9 кг
Рукав пожарный напорный «Латекс» Ø 51 мм в сборе с пожарной головкой ГР-50 предназначен для передвижной пожарной

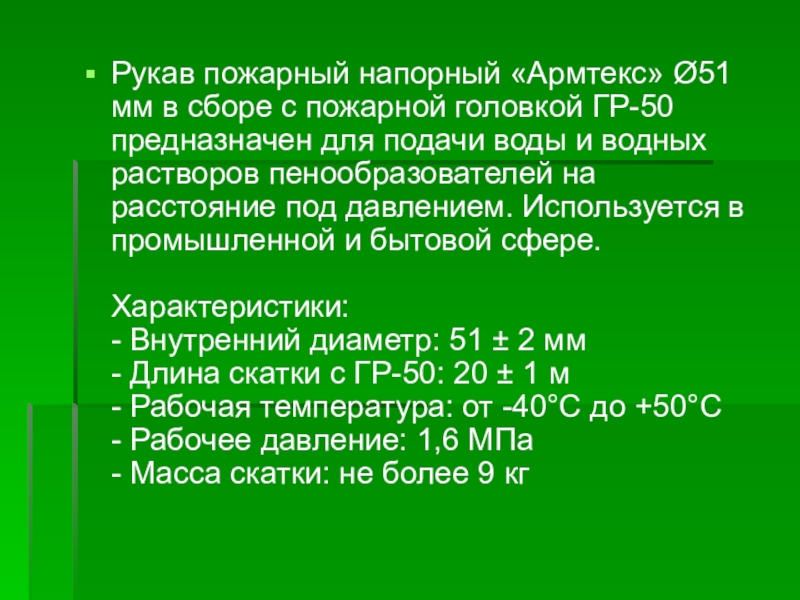

Слайд 7Рукав пожарный напорный «Армтекс» Ø51 мм в сборе с пожарной головкой

ГР-50 предназначен для подачи воды и водных растворов пенообразователей на расстояние под давлением. Используется в промышленной и бытовой сфере. Характеристики: - Внутренний диаметр: 51 ± 2 мм - Длина скатки с ГР-50: 20 ± 1 м - Рабочая температура: от -40°С до +50°С - Рабочее давление: 1,6 МПа - Масса скатки: не более 9 кг
Рукав пожарный напорный «Армтекс» Ø51 мм в сборе с пожарной головкой ГР-50 предназначен для подачи воды и

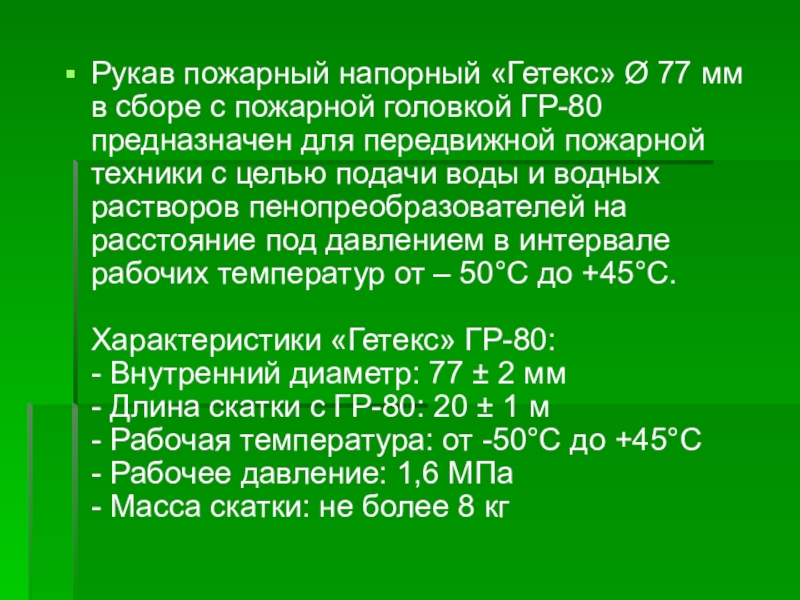

Слайд 9Рукав пожарный напорный «Гетекс» Ø 77 мм в сборе с пожарной

головкой ГР-80 предназначен для передвижной пожарной техники с целью подачи воды и водных растворов пенопреобразователей на расстояние под давлением в интервале рабочих температур от – 50°C до +45°C. Характеристики «Гетекс» ГР-80: - Внутренний диаметр: 77 ± 2 мм - Длина скатки с ГР-80: 20 ± 1 м - Рабочая температура: от -50°С до +45°С - Рабочее давление: 1,6 МПа - Масса скатки: не более 8 кг
Рукав пожарный напорный «Гетекс» Ø 77 мм в сборе с пожарной головкой ГР-80 предназначен для передвижной пожарной

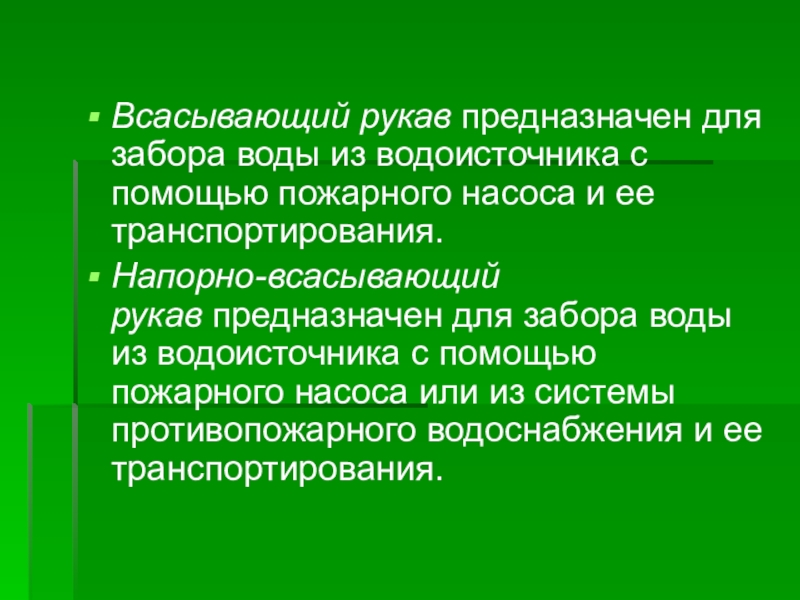

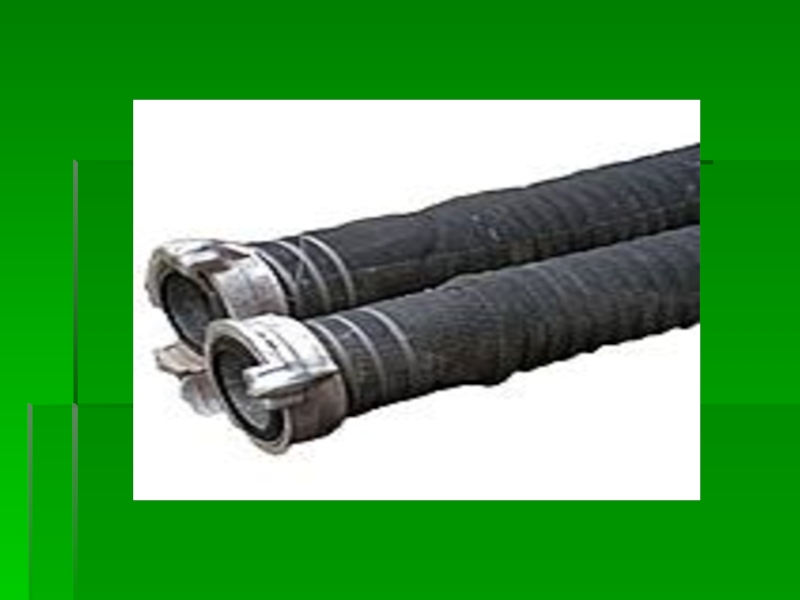

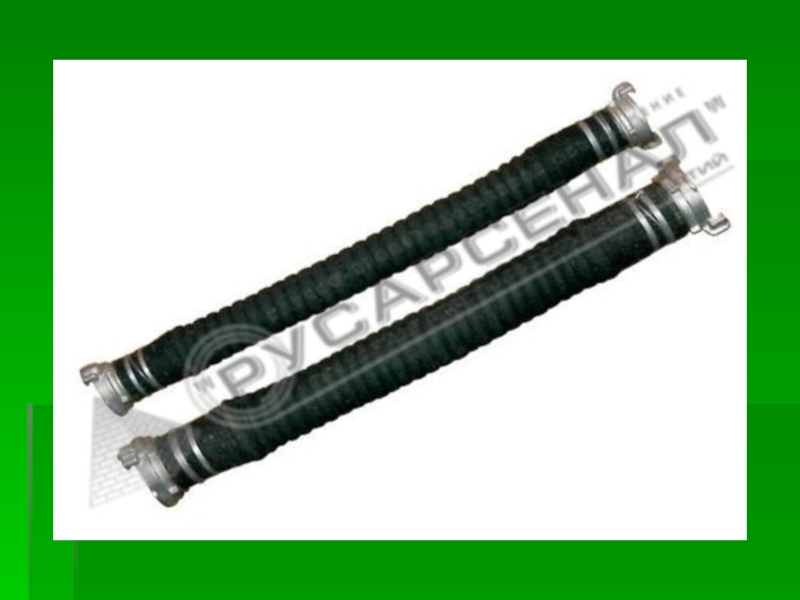

Слайд 10Всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса

и ее транспортирования.
Напорно-всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения и ее транспортирования.
Всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса и ее транспортирования.Напорно-всасывающий рукав предназначен для забора

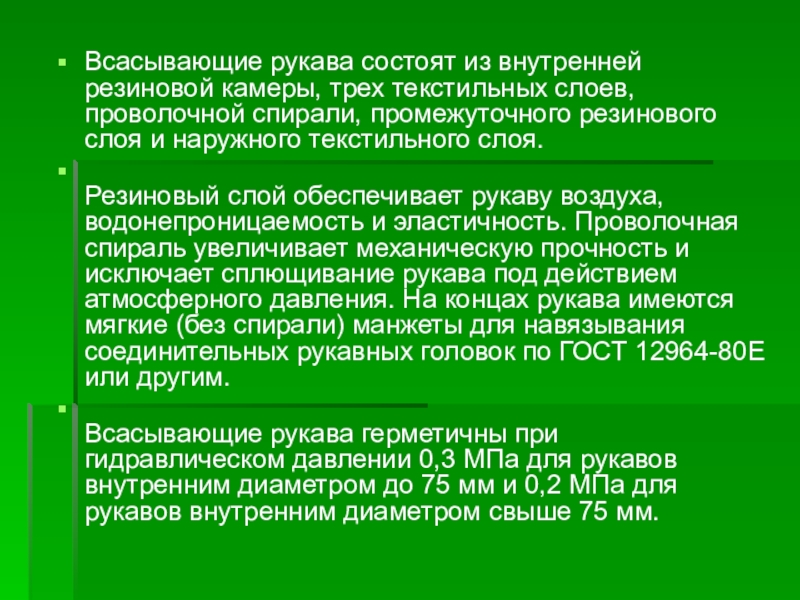

Слайд 13Всасывающие рукава состоят из внутренней резиновой камеры, трех текстильных слоев, проволочной

спирали, промежуточного резинового слоя и наружного текстильного слоя.
Резиновый слой обеспечивает рукаву воздуха, водонепроницаемость и эластичность. Проволочная спираль увеличивает механическую прочность и исключает сплющивание рукава под действием атмосферного давления. На концах рукава имеются мягкие (без спирали) манжеты для навязывания соединительных рукавных головок по ГОСТ 12964-80Е или другим.
Всасывающие рукава герметичны при гидравлическом давлении 0,3 МПа для рукавов внутренним диаметром до 75 мм и 0,2 МПа для рукавов внутренним диаметром свыше 75 мм.
Всасывающие рукава состоят из внутренней резиновой камеры, трех текстильных слоев, проволочной спирали, промежуточного резинового слоя и наружного

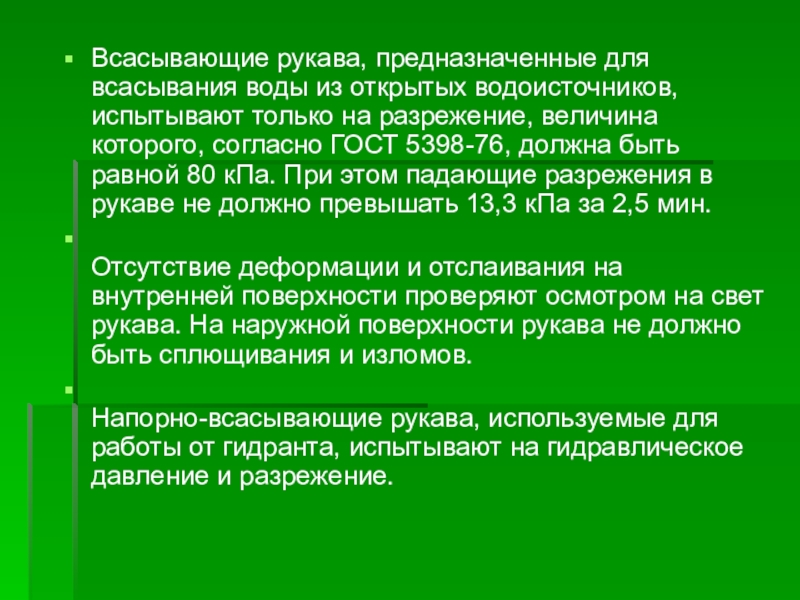

Слайд 14Всасывающие рукава, предназначенные для всасывания воды из открытых водоисточников, испытывают только

на разрежение, величина которого, согласно ГОСТ 5398-76, должна быть равной 80 кПа. При этом падающие разрежения в рукаве не должно превышать 13,3 кПа за 2,5 мин.
Отсутствие деформации и отслаивания на внутренней поверхности проверяют осмотром на свет рукава. На наружной поверхности рукава не должно быть сплющивания и изломов.
Напорно-всасывающие рукава, используемые для работы от гидранта, испытывают на гидравлическое давление и разрежение.
Всасывающие рукава, предназначенные для всасывания воды из открытых водоисточников, испытывают только на разрежение, величина которого, согласно ГОСТ

Слайд 151 – наружный текстильный слой; 2, 6 – текстильный слой; 3

– внутренняя резиновая камера; 4 – проволочная спираль; 5 – промежуточный резиновый слой; 7 – головка соединительная всасывающая
1 – наружный текстильный слой; 2, 6 – текстильный слой; 3 – внутренняя резиновая камера; 4 –
