Презентация, доклад по профессиональному модулю ПМ.02 Маркшейдерское обеспечение ведения горных работ на тему Маркшейдерские работы на карьерах лекция 4 Съемка подробностей карьера

при открытой разработке месторождений полезных ископаемых.

Тема 4.1. Маркшейдерские работы на карьерах

Съемка подробностей карьера

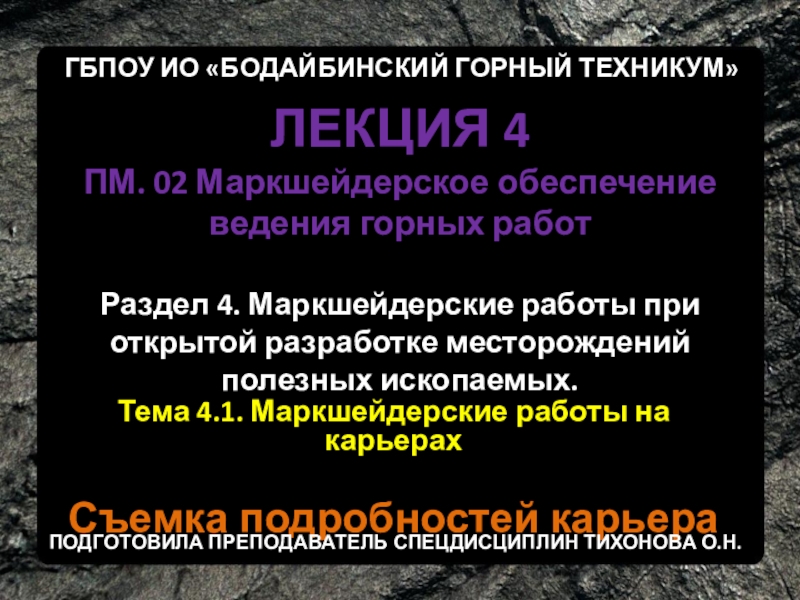

ПОДГОТОВИЛА ПРЕПОДАВАТЕЛЬ СПЕЦДИСЦИПЛИН ТИХОНОВА О.Н.

ГБПОУ ИО «БОДАЙБИНСКИЙ ГОРНЫЙ ТЕХНИКУМ»

точек ситуации, которые в соответствии с масштабом съемки должны быть изображены на плане.

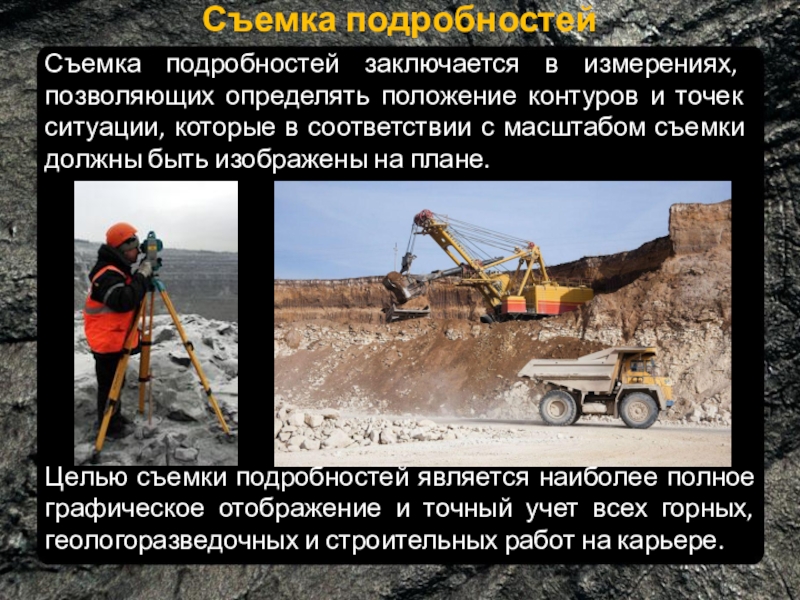

Целью съемки подробностей является наиболее полное графическое отображение и точный учет всех горных, геологоразведочных и строительных работ на карьере.

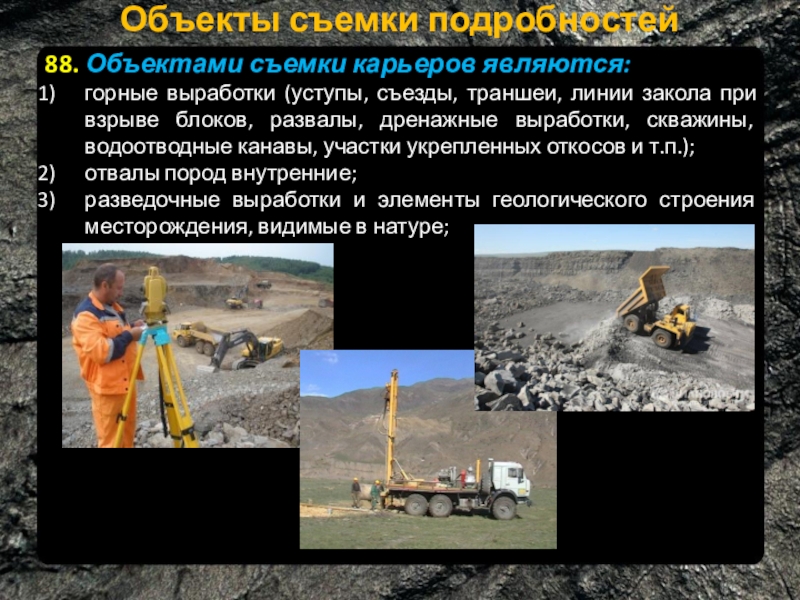

линии закола при взрыве блоков, развалы, дренажные выработки, скважины, водоотводные канавы, участки укрепленных откосов и т.п.);
отвалы пород внутренние;
разведочные выработки и элементы геологического строения месторождения, видимые в натуре;

обрушений и т.п.);
транспортные пути в карьере и на внутренних отвалах, ленточные конвейеры и переходы через них, лестницы между уступами;
сооружения (эстакады, подъемники, подвесные канатные дороги, электроподстанции, постоянные линии электропередачи, установки гидромеханизации, плотины, водоспуски, трубопроводы, помещения наносных и землесосных установок).

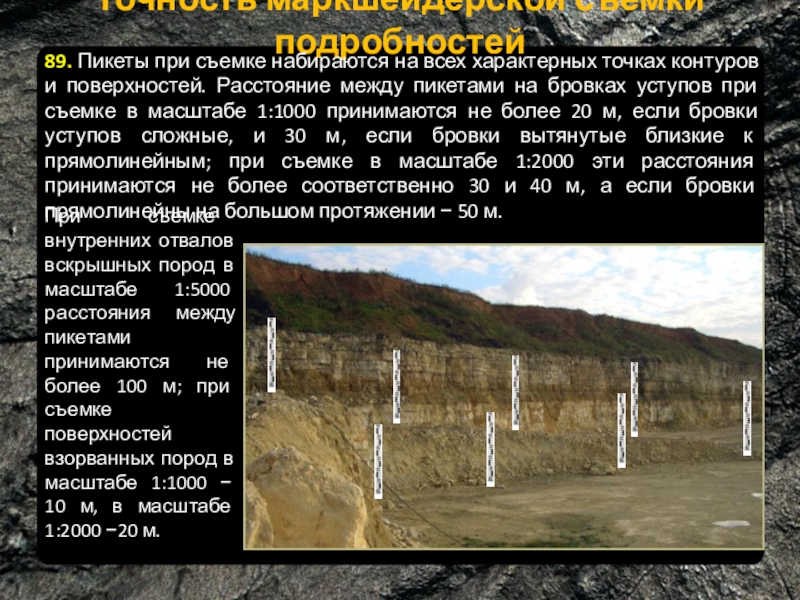

точках контуров и поверхностей. Расстояние между пикетами на бровках уступов при съемке в масштабе 1:1000 принимаются не более 20 м, если бровки уступов сложные, и 30 м, если бровки вытянутые близкие к прямолинейным; при съемке в масштабе 1:2000 эти расстояния принимаются не более соответственно 30 и 40 м, а если бровки прямолинейны на большом протяжении  50 м.

При съемке внутренних отвалов вскрышных пород в масштабе 1:5000 расстояния между пикетами принимаются не более 100 м; при съемке поверхностей взорванных пород в масштабе 1:1000  10 м, в масштабе 1:2000 20 м.

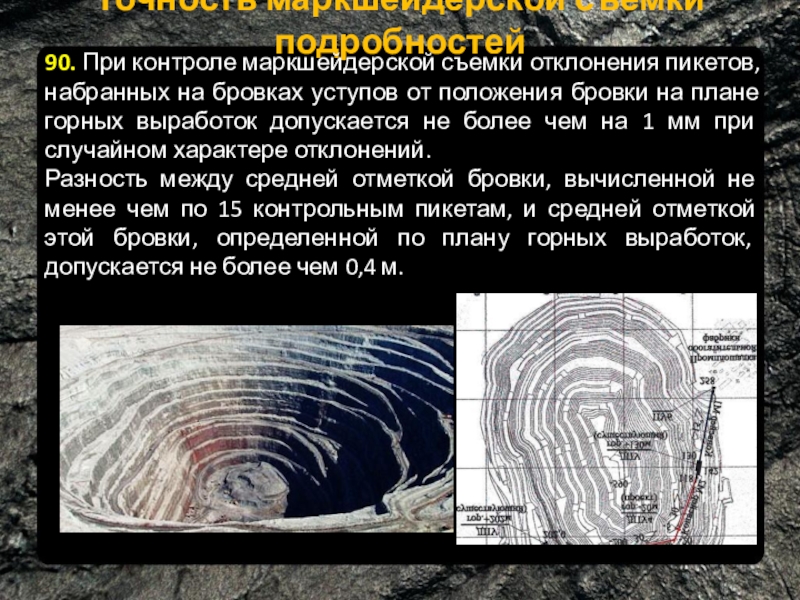

на бровках уступов от положения бровки на плане горных выработок допускается не более чем на 1 мм при случайном характере отклонений.
Разность между средней отметкой бровки, вычисленной не менее чем по 15 контрольным пикетам, и средней отметкой этой бровки, определенной по плану горных выработок, допускается не более чем 0,4 м.

не реже одного раза в три месяца, а для случаев добычи общераспространенных полезных ископаемых – не реже одного раза в шесть месяцев. Если съемка предназначена для определения объемов выемки с целью оплаты за экскавацию и транспортировку горной массы, то ее выполняют ежемесячно

сети, протягивают стальную мерную ленту и закрепляют ее шпильками. Передвигаясь с экером вдоль ленты, опускают из характерных точек ситуации 1, 2, 3, … перпендикуляры на сторону АВ. Измеряют расстояния до основания перпендикуляра d0 и длину перпендикуляра li. Измерение длин производят с точностью до 0,1 м.

Применяется в карьерах с достаточно ровными горизонтальными площадками при отсутствии препятствий для измерения расстояний.

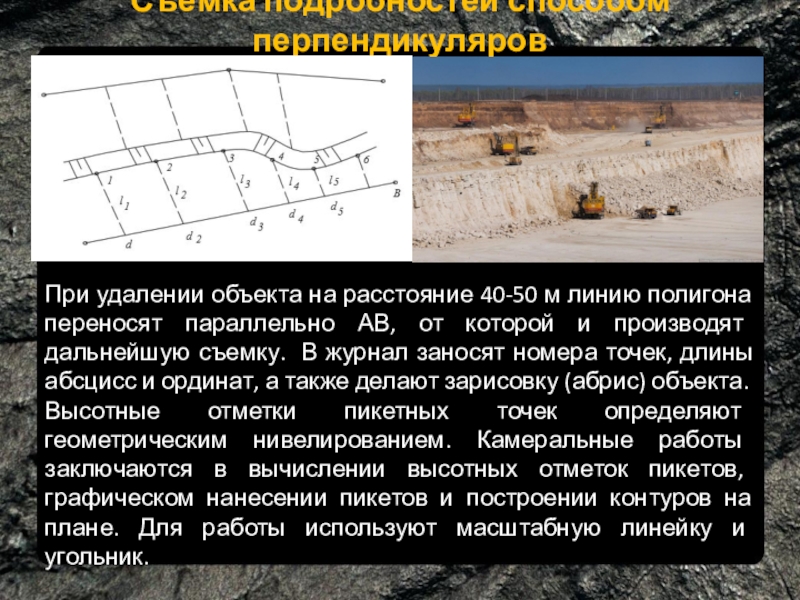

полигона переносят параллельно АВ, от которой и производят дальнейшую съемку. В журнал заносят номера точек, длины абсцисс и ординат, а также делают зарисовку (абрис) объекта.
Высотные отметки пикетных точек определяют геометрическим нивелированием. Камеральные работы заключаются в вычислении высотных отметок пикетов, графическом нанесении пикетов и построении контуров на плане. Для работы используют масштабную линейку и угольник.

видов открытых горных работ, с уступами сложной конфигурации и внутренними отвалами.

Съемка производится с точек съемочного обоснования. Работу на станции начинают с обязательного определения МО.
111. Тахеометрическая съемка выполняется теодолитами типа Т30, Т15, или электронными тахеометрами.

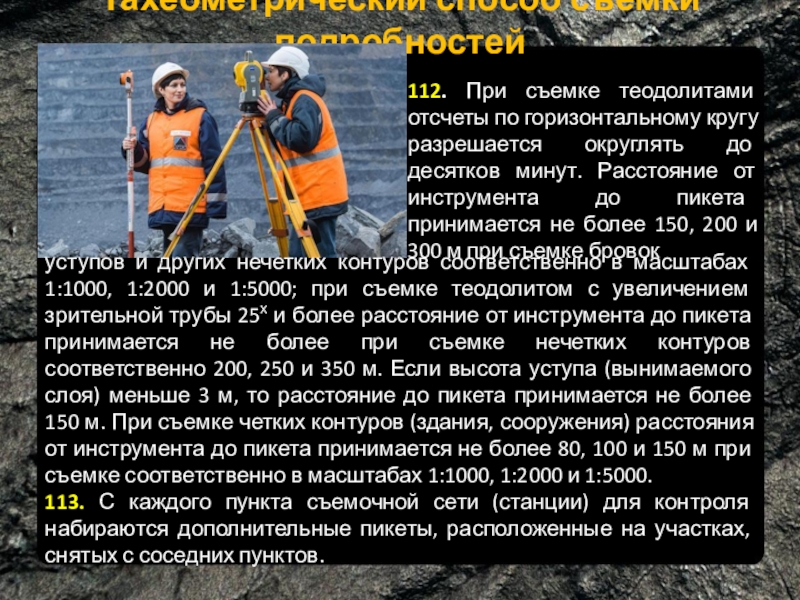

разрешается округлять до десятков минут. Расстояние от инструмента до пикета принимается не более 150, 200 и 300 м при съемке бровок

уступов и других нечетких контуров соответственно в масштабах 1:1000, 1:2000 и 1:5000; при съемке теодолитом с увеличением зрительной трубы 25х и более расстояние от инструмента до пикета принимается не более при съемке нечетких контуров соответственно 200, 250 и 350 м. Если высота уступа (вынимаемого слоя) меньше 3 м, то расстояние до пикета принимается не более 150 м. При съемке четких контуров (здания, сооружения) расстояния от инструмента до пикета принимается не более 80, 100 и 150 м при съемке соответственно в масштабах 1:1000, 1:2000 и 1:5000.
113. С каждого пункта съемочной сети (станции) для контроля набираются дополнительные пикеты, расположенные на участках, снятых с соседних пунктов.

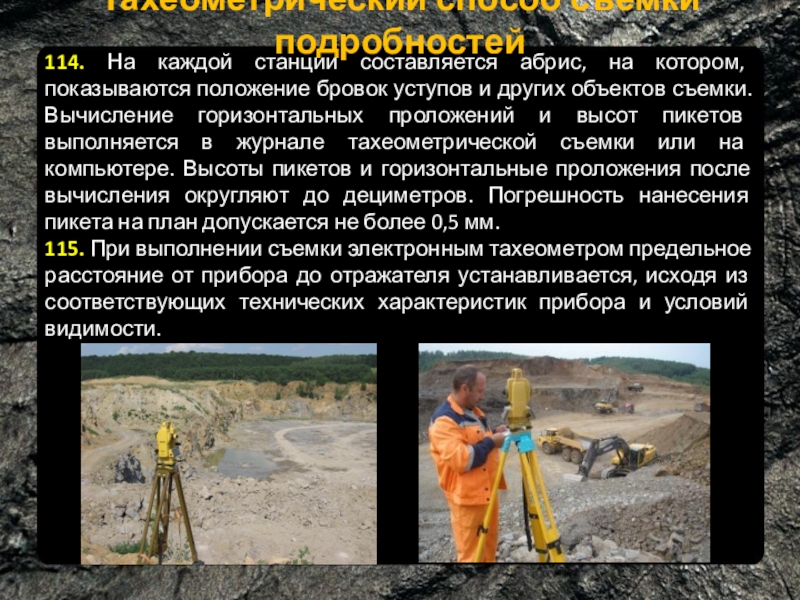

показываются положение бровок уступов и других объектов съемки. Вычисление горизонтальных проложений и высот пикетов выполняется в журнале тахеометрической съемки или на компьютере. Высоты пикетов и горизонтальные проложения после вычисления округляют до дециметров. Погрешность нанесения пикета на план допускается не более 0,5 мм.
115. При выполнении съемки электронным тахеометром предельное расстояние от прибора до отражателя устанавливается, исходя из соответствующих технических характеристик прибора и условий видимости.

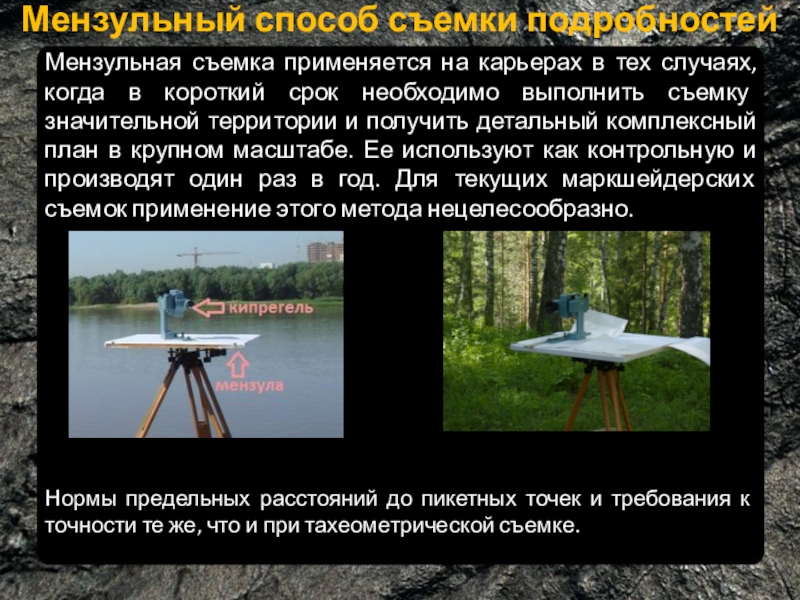

когда в короткий срок необходимо выполнить съемку значительной территории и получить детальный комплексный план в крупном масштабе. Ее используют как контрольную и производят один раз в год. Для текущих маркшейдерских съемок применение этого метода нецелесообразно.

Нормы предельных расстояний до пикетных точек и требования к точности те же, что и при тахеометрической съемке.

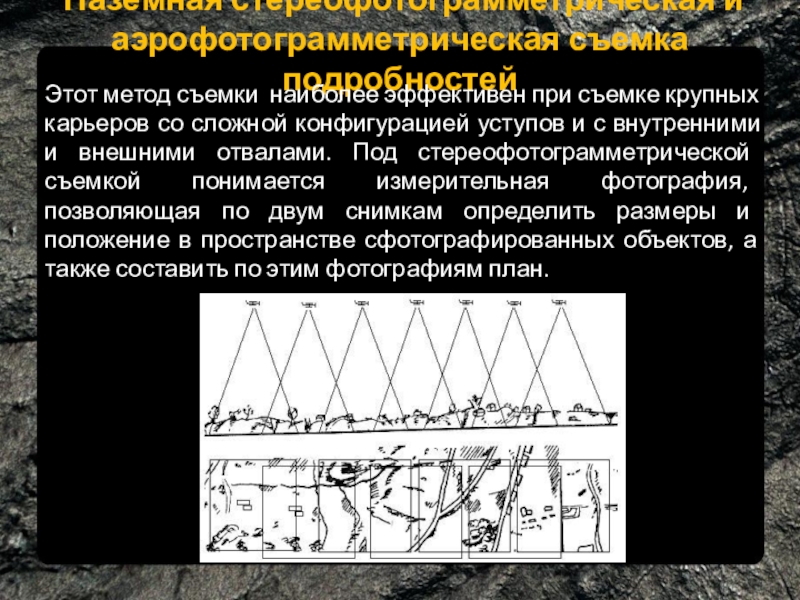

при съемке крупных карьеров со сложной конфигурацией уступов и с внутренними и внешними отвалами. Под стереофотограмметрической съемкой понимается измерительная фотография, позволяющая по двум снимкам определить размеры и положение в пространстве сфотографированных объектов, а также составить по этим фотографиям план.

объективность материала и возможность его восстановления за прошедшие годы, безопасность съемочных работ, возможны съемки недоступных мест, широкое использование материала съемки для геологического контролирования. Основной недостаток – большой объем камеральных работ.

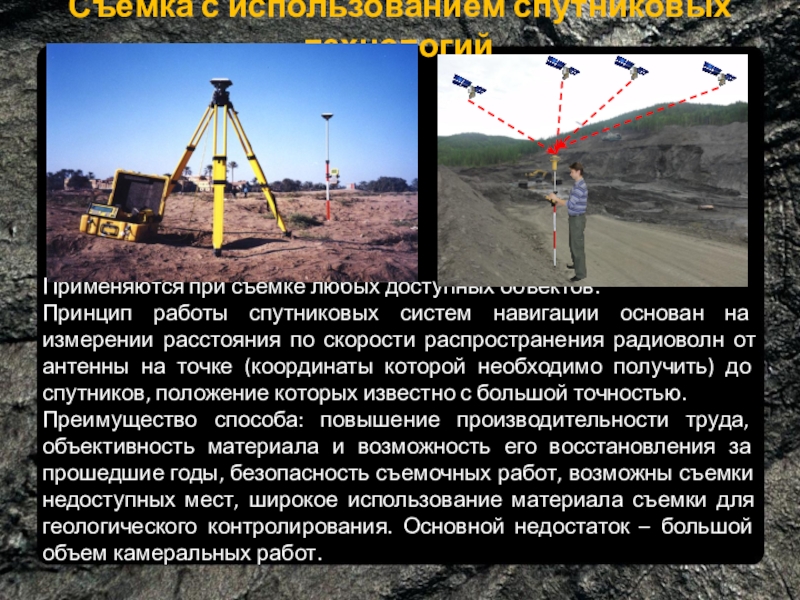

спутниковых систем навигации основан на измерении расстояния по скорости распространения радиоволн от антенны на точке (координаты которой необходимо получить) до спутников, положение которых известно с большой точностью.

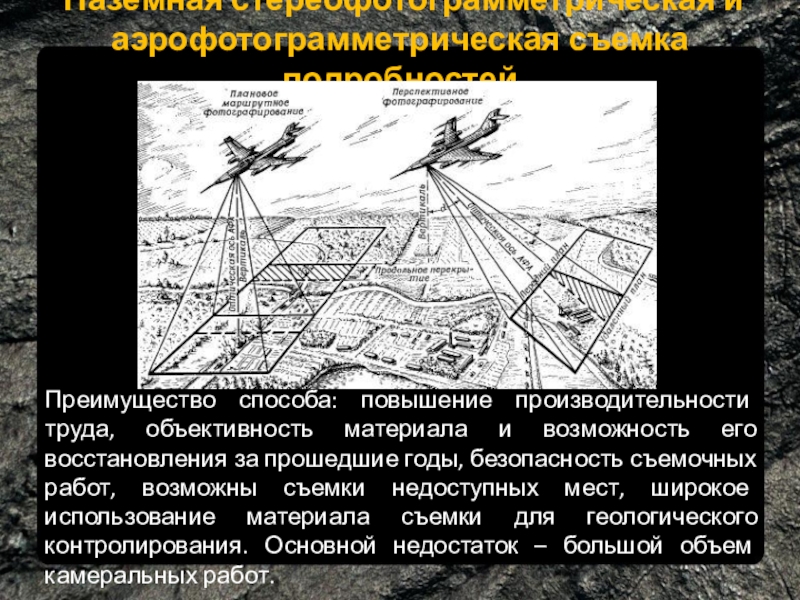

Преимущество способа: повышение производительности труда, объективность материала и возможность его восстановления за прошедшие годы, безопасность съемочных работ, возможны съемки недоступных мест, широкое использование материала съемки для геологического контролирования. Основной недостаток – большой объем камеральных работ.

его восстановления за прошедшие годы, безопасность съемочных работ, возможны съемки недоступных мест, широкое использование материала съемки для геологического контролирования. Основной недостаток – большой объем камеральных работ.

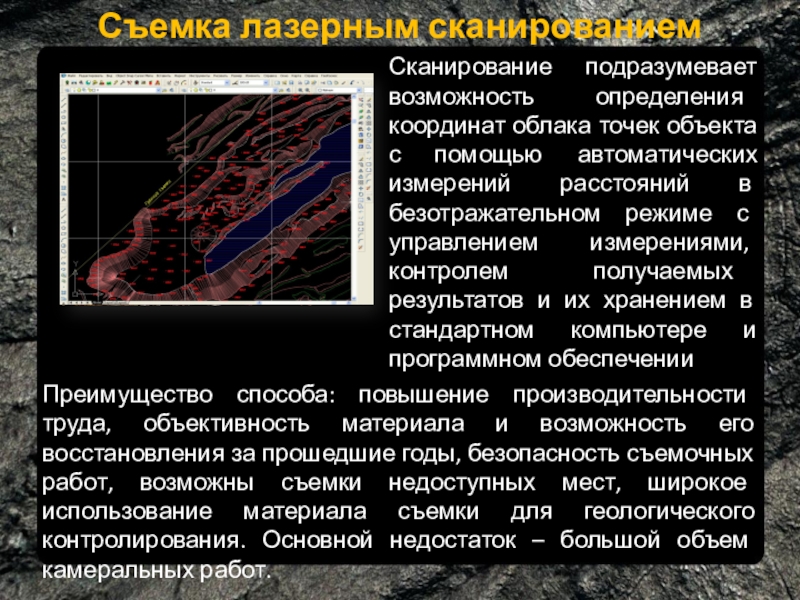

Сканирование подразумевает возможность определения координат облака точек объекта с помощью автоматических измерений расстояний в безотражательном режиме с управлением измерениями, контролем получаемых результатов и их хранением в стандартном компьютере и программном обеспечении
