Презентация, доклад по ПМ.01 Принципы выбора единичной мощности трансформатора
Содержание

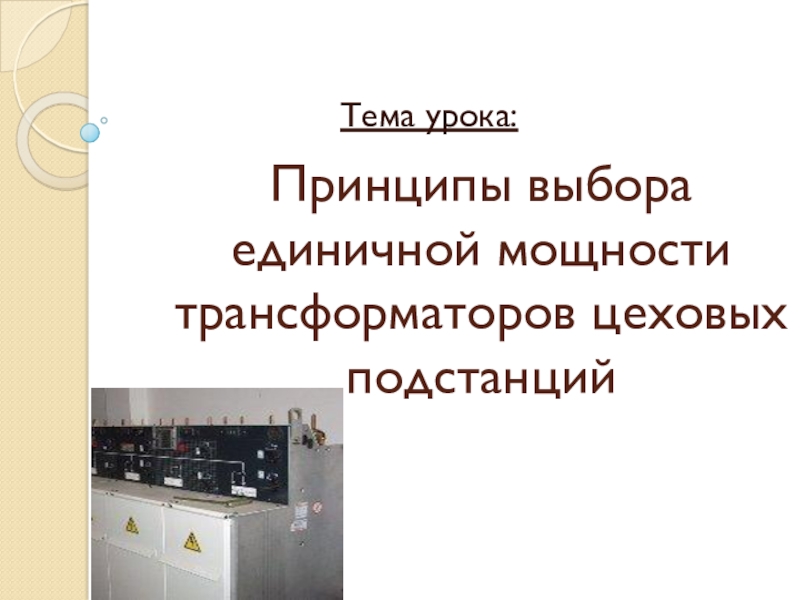

- 1. Презентация по ПМ.01 Принципы выбора единичной мощности трансформатора
- 2. Цели урока:Изучить принципы выбора единичной мощности трансформаторов цеховых подстанций
- 3. Цеховые трансформаторные подстанции (ЦТП) предназначены для приема
- 4. Слайд 4
- 5. Выбор трансформаторов:определение типа трансформатора,определение количества, определение единичной
- 6. В системах электроснабжения промышленных предприятий наибольшее применение
- 7. Основной критерий выбора единичной мощности трансформаторов:минимум приведенных затрат, полученный на основе технико-экономического сравнения вариантов.
- 8. Ориентировочно выбор единичной мощности трансформаторов может выполняться по:удельной плотности расчетной нагрузки (кВ×А/м2),полной расчетной нагрузки объекта (кВ×А).
- 9. Слайд 9
- 10. Пример. Выбор количество и мощность трансформаторов цеховых трансформаторных
- 11. Решение.Полная расчетная мощность цеха. По расчетной мощности (377 кВ×А)

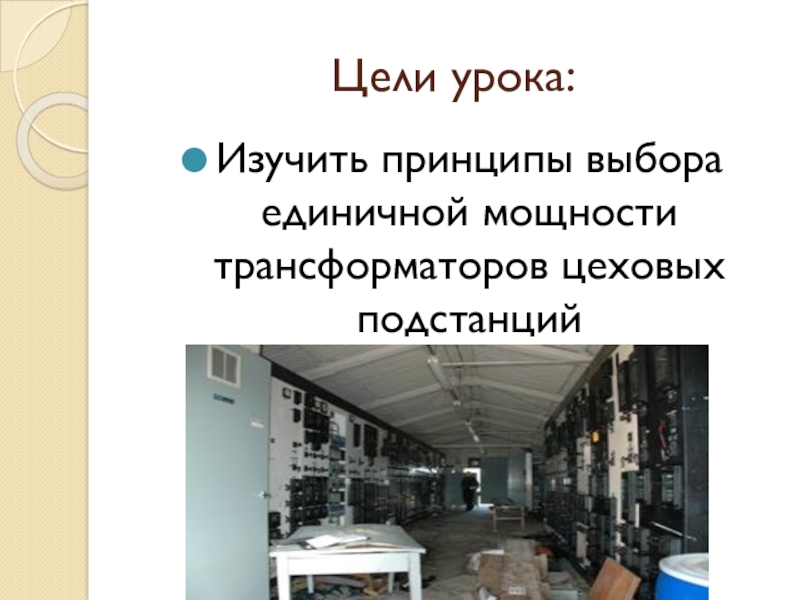

Цели урока:Изучить принципы выбора единичной мощности трансформаторов цеховых подстанций

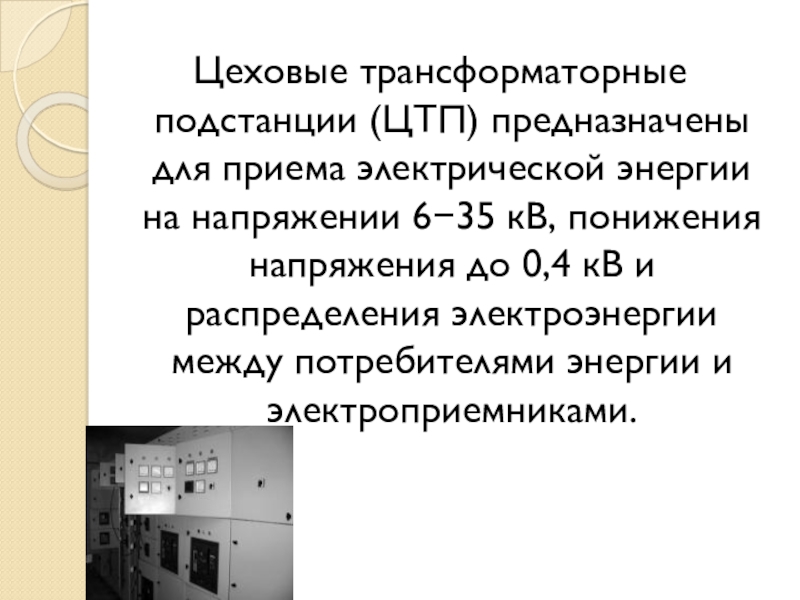

Слайд 3Цеховые трансформаторные подстанции (ЦТП) предназначены для приема электрической энергии на напряжении
6−35 кВ, понижения напряжения до 0,4 кВ и распределения электроэнергии между потребителями энергии и электроприемниками.

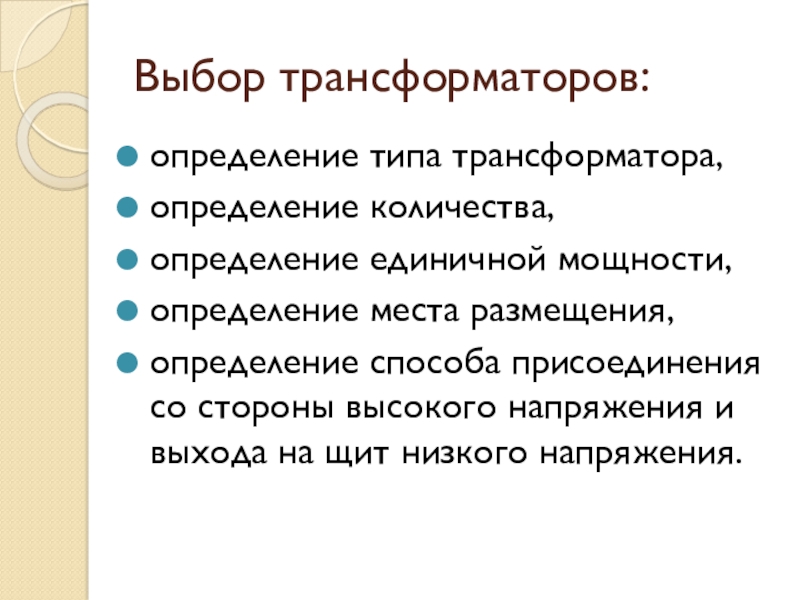

Слайд 5Выбор трансформаторов:
определение типа трансформатора,
определение количества,
определение единичной мощности,
определение места размещения,
определение способа присоединения со стороны высокого напряжения и выхода на щит низкого напряжения.

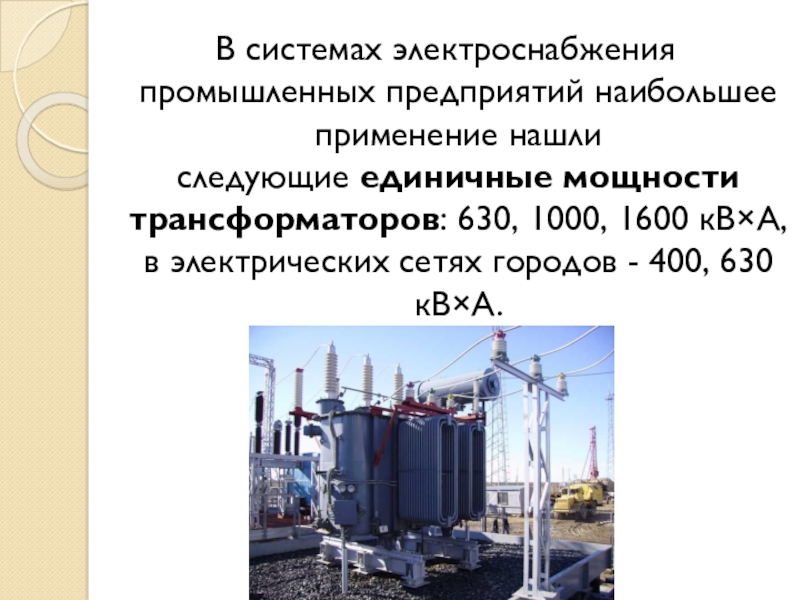

Слайд 6В системах электроснабжения промышленных предприятий наибольшее применение нашли следующие единичные мощности трансформаторов:
630, 1000, 1600 кВ×А, в электрических сетях городов - 400, 630 кВ×А.

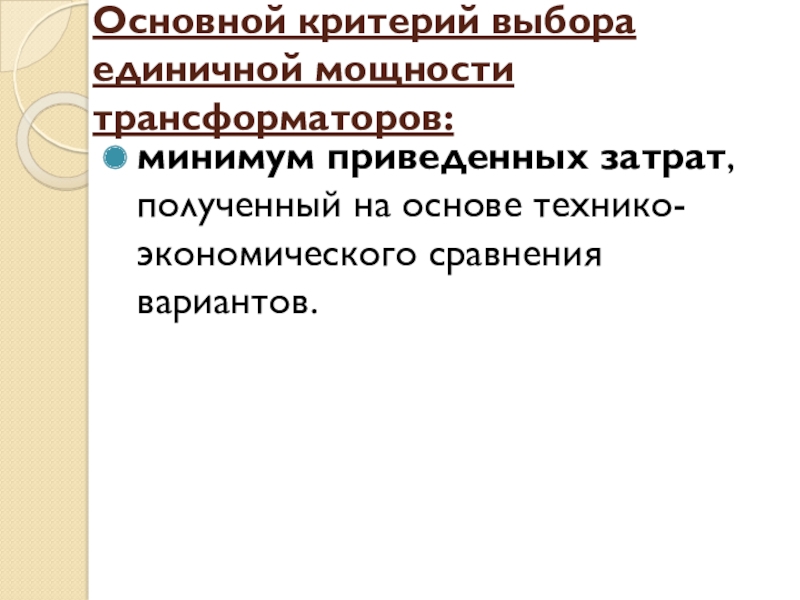

Слайд 7Основной критерий выбора единичной мощности трансформаторов:
минимум приведенных затрат, полученный на основе
технико-экономического сравнения вариантов.

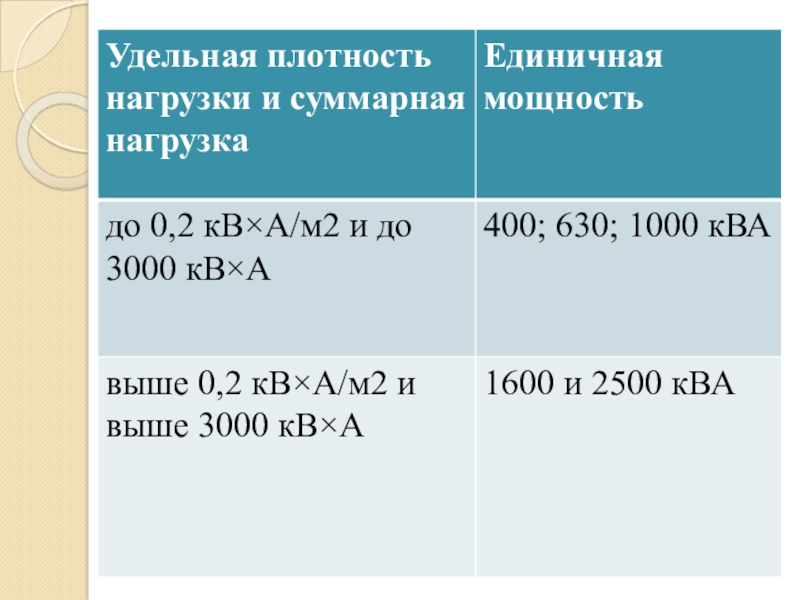

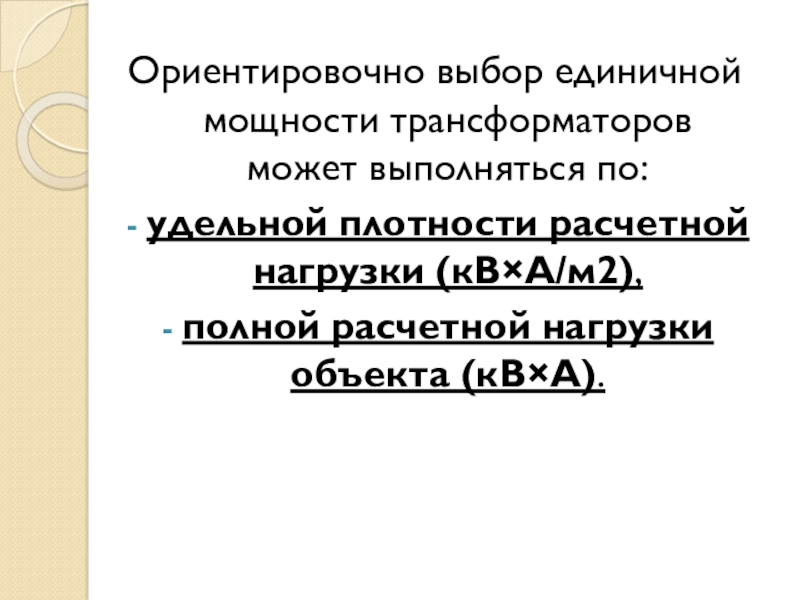

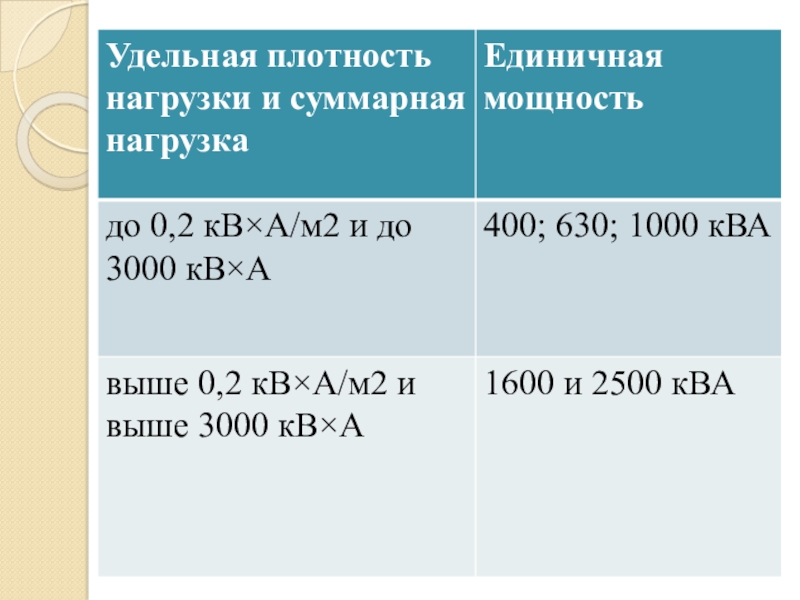

Слайд 8Ориентировочно выбор единичной мощности трансформаторов может выполняться по:
удельной плотности расчетной нагрузки
(кВ×А/м2),
полной расчетной нагрузки объекта (кВ×А).
полной расчетной нагрузки объекта (кВ×А).

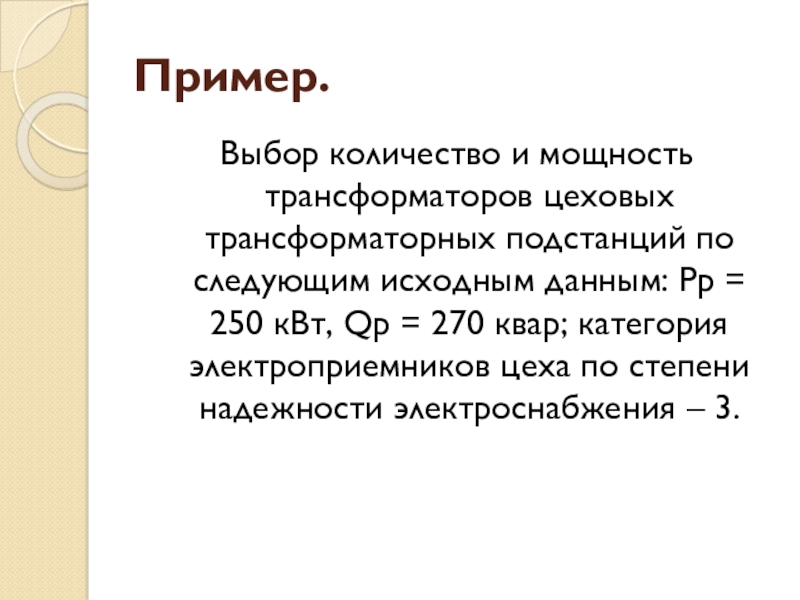

Слайд 10Пример.
Выбор количество и мощность трансформаторов цеховых трансформаторных подстанций по следующим исходным
данным: Рр = 250 кВт, Qp = 270 квар; категория электроприемников цеха по степени надежности электроснабжения – 3.

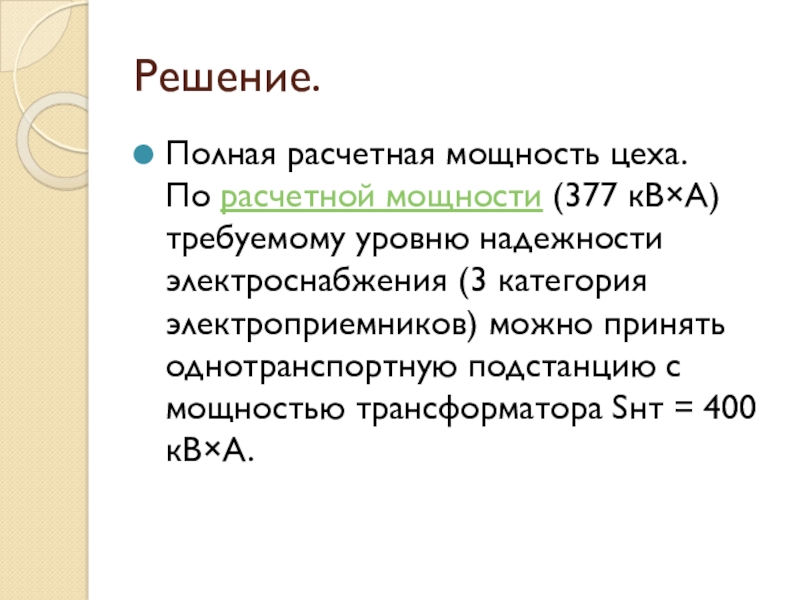

Слайд 11Решение.
Полная расчетная мощность цеха. По расчетной мощности (377 кВ×А) требуемому уровню надежности электроснабжения
(3 категория электроприемников) можно принять однотранспортную подстанцию с мощностью трансформатора Sнт = 400 кВ×А.
