Презентация, доклад по МДК01.02 ТО и ремонт автомобильного транспорта-Особенности устройства системы питания двигателей и основы их технического обслуживания
Содержание
- 1. Презентация по МДК01.02 ТО и ремонт автомобильного транспорта-Особенности устройства системы питания двигателей и основы их технического обслуживания
- 2. Тема №5.Особенности устройства систем питания двигателей
- 3. Итоги соревнования между командами группы № 201
- 4. Рис.1. Схема системы питания карбюраторного

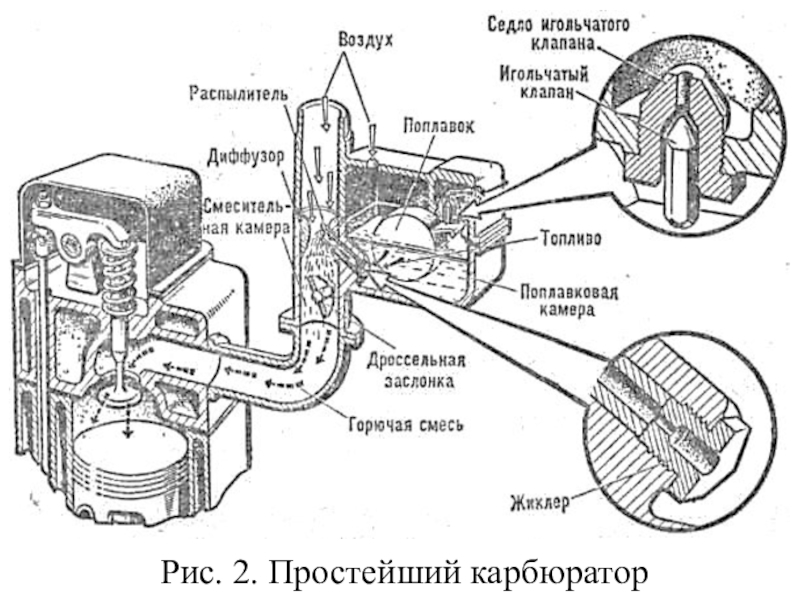

- 5. Рис. 2. Простейший карбюратор

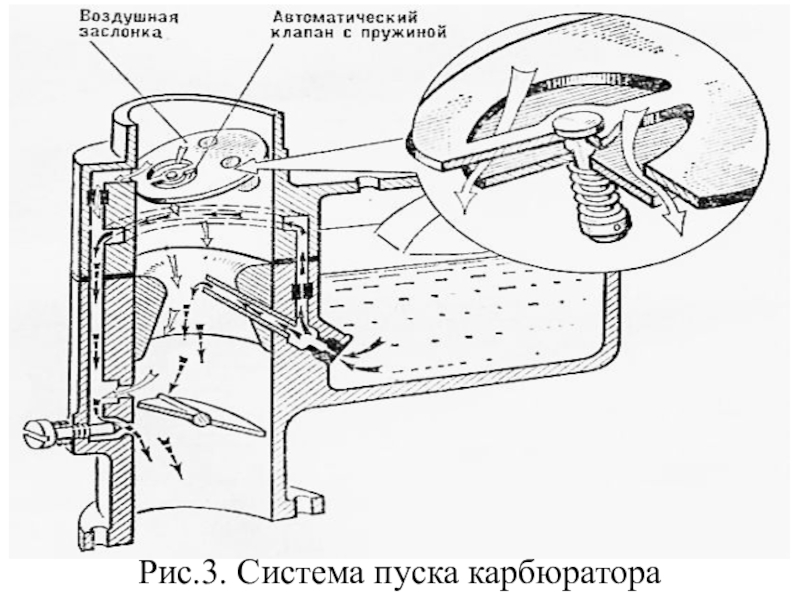

- 6. Рис.3. Система пуска карбюратора
- 7. Рис.4. Система холостого хода карбюратора

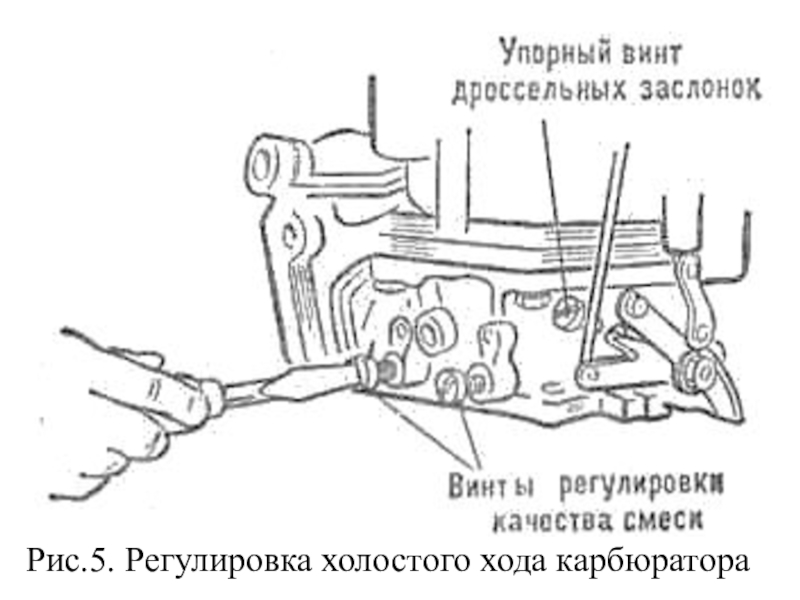

- 8. Рис.5. Регулировка холостого хода карбюратора

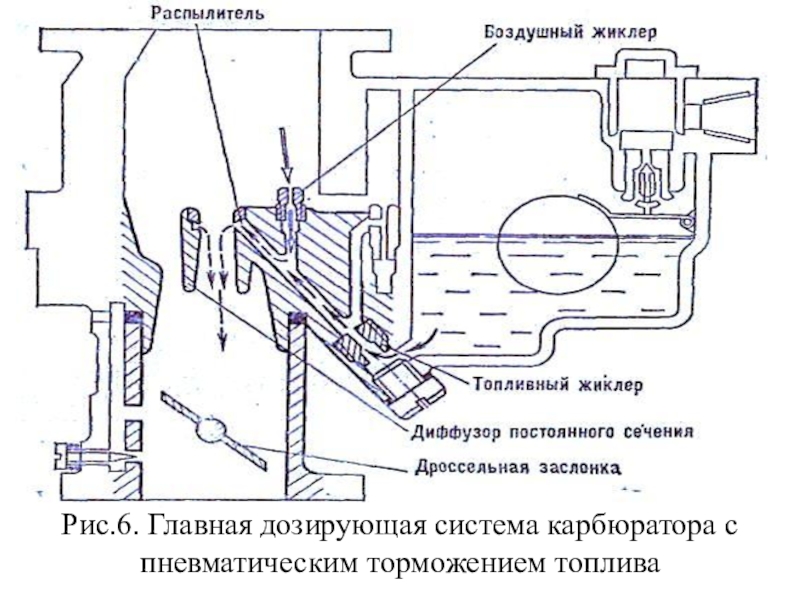

- 9. Рис.6. Главная дозирующая система карбюратора с пневматическим торможением топлива

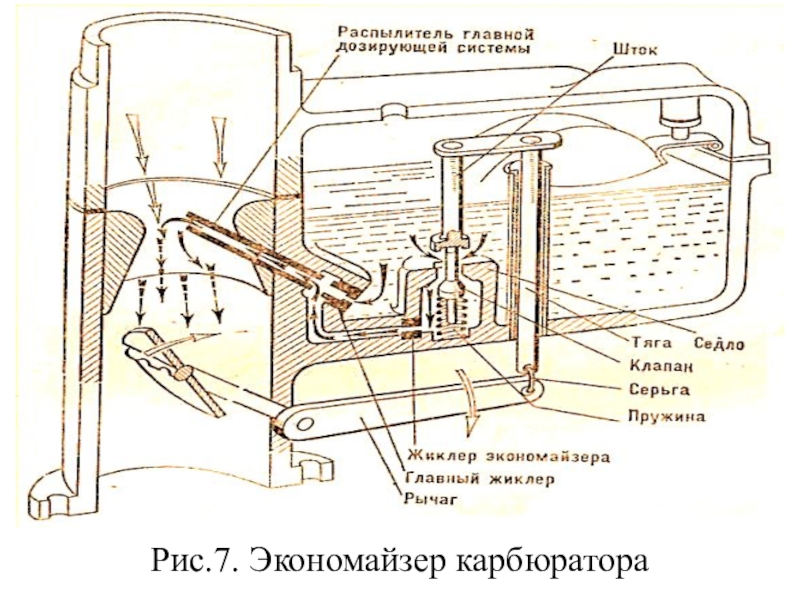

- 10. Рис.7. Экономайзер карбюратора

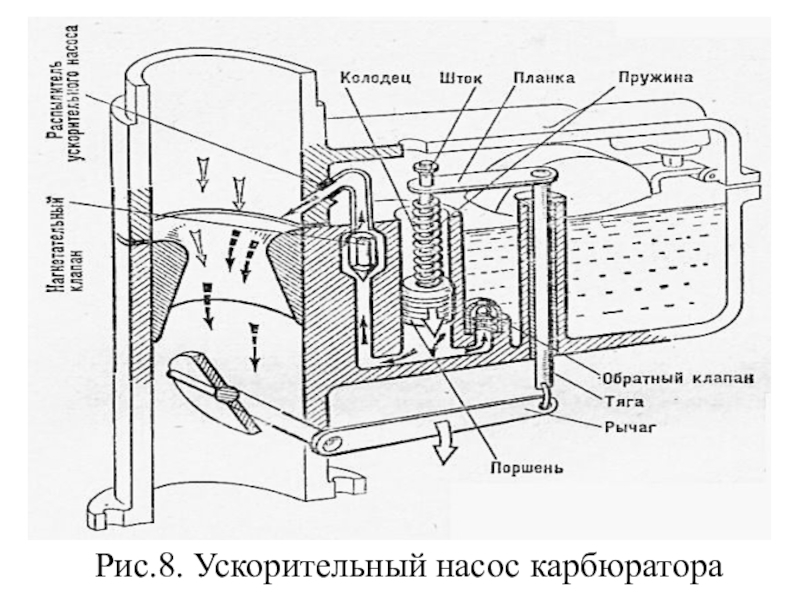

- 11. Рис.8. Ускорительный насос карбюратора

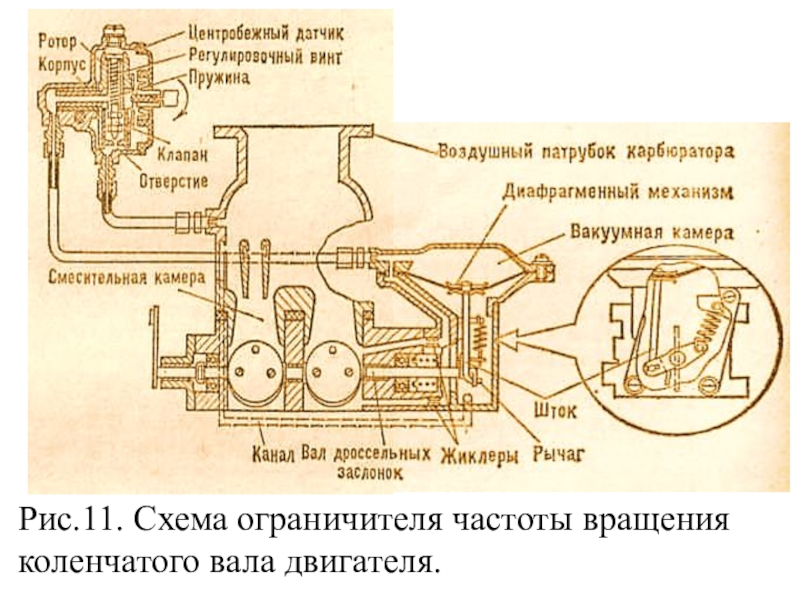

- 12. Рис.11. Схема ограничителя частоты вращения коленчатого вала двигателя.
- 13. Слайд 13

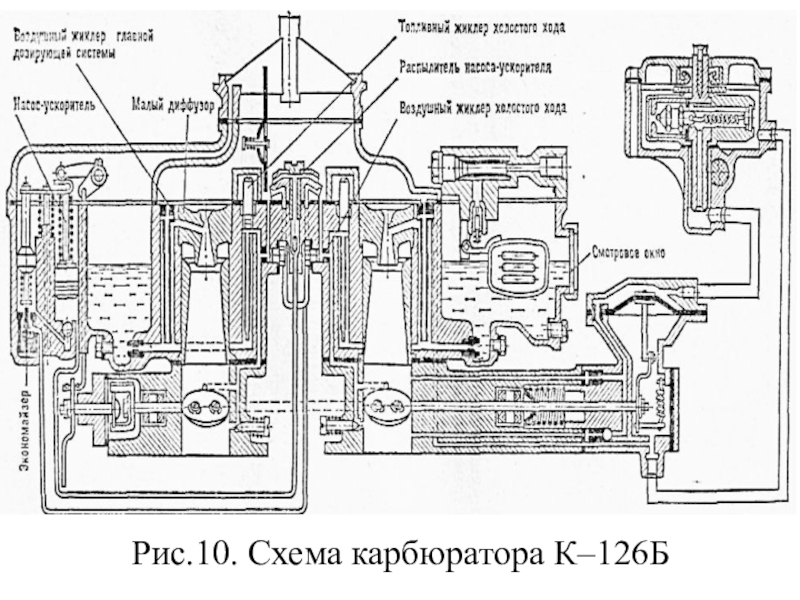

- 14. Рис.10. Схема карбюратора К–126Б
- 15. Рис.12. Диафрагменный топливный насос:1-сетчатый фильтр; 2 -выпускные
- 16. Рис.13. Фильтр- отстойник грубой очистки топлива:1- корпус;
- 17. Слайд 17

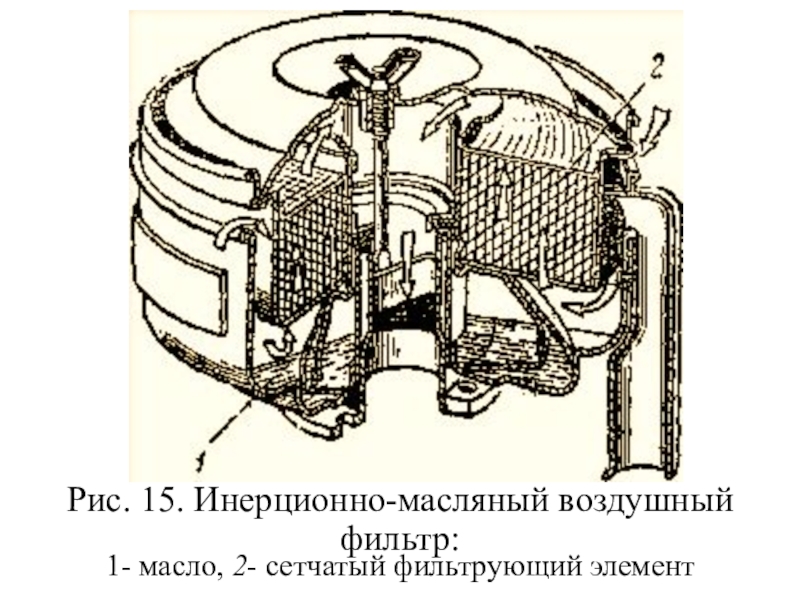

- 18. Рис. 15. Инерционно-масляный воздушный фильтр:1- масло, 2- сетчатый фильтрующий элемент
- 19. Таблица ответов по тестовым вопросам ОценкаПравильные ответы
- 20. Соединить линиями с приборами и системами к
- 21. Проверка усвоения и закрепление урока
- 22. Диафрагменный топливный насосРаспознать под какой цифрой обозначены?:-сетчатый фильтр;-выпускные клапаны;-диафрагма;-пружины;-ось; -штанга;-эксцентрик;-рычаги;-шток;-впускные клапаны.
- 23. Фильтр-отстойник грубой очистки топливаРаспознать какой цифрой обозначены?:-
- 24. Слайд 24
- 25. Задание на дом: повторить опорные
Тема №5.Особенности устройства систем питания двигателей и основы их технического обслуживания Тема урока №19-20: Особенности устройства, назначение и принцип действия приборов систем питания бензиновых двигателейЦели урока: - учебная – сформировать у учащихся основные
Слайд 1ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ
ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«БОРИСОВСКИЙ АГРОМЕХАНИЧЕСКИЙ ТЕХНИКУМ»
Тема: «Особенности устройства систем питания
Слайд 2

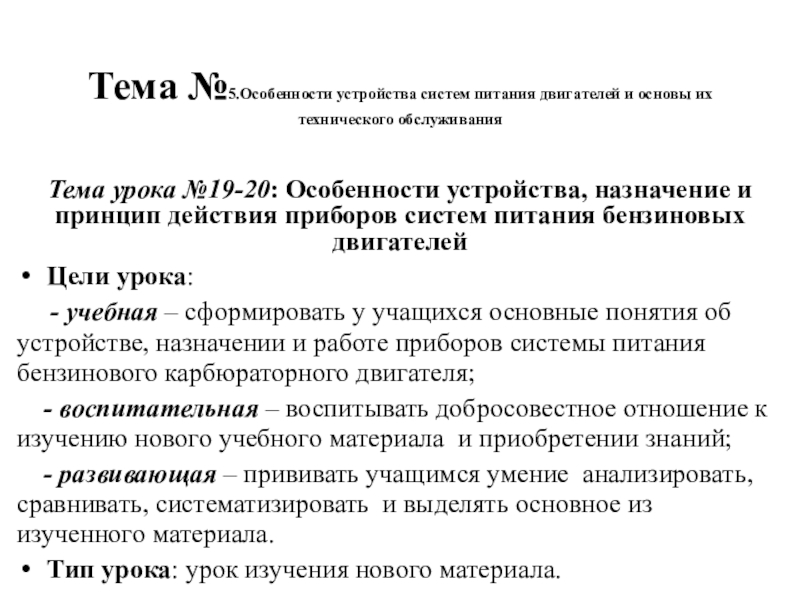

Тема №5.Особенности устройства систем питания двигателей и основы их технического обслуживания
Тема
урока №19-20: Особенности устройства, назначение и принцип действия приборов систем питания бензиновых двигателей
Цели урока:
- учебная – сформировать у учащихся основные понятия об устройстве, назначении и работе приборов системы питания бензинового карбюраторного двигателя;
- воспитательная – воспитывать добросовестное отношение к изучению нового учебного материала и приобретении знаний;
- развивающая – прививать учащимся умение анализировать, сравнивать, систематизировать и выделять основное из изученного материала.
Тип урока: урок изучения нового материала.
Цели урока:
- учебная – сформировать у учащихся основные понятия об устройстве, назначении и работе приборов системы питания бензинового карбюраторного двигателя;
- воспитательная – воспитывать добросовестное отношение к изучению нового учебного материала и приобретении знаний;
- развивающая – прививать учащимся умение анализировать, сравнивать, систематизировать и выделять основное из изученного материала.
Тип урока: урок изучения нового материала.

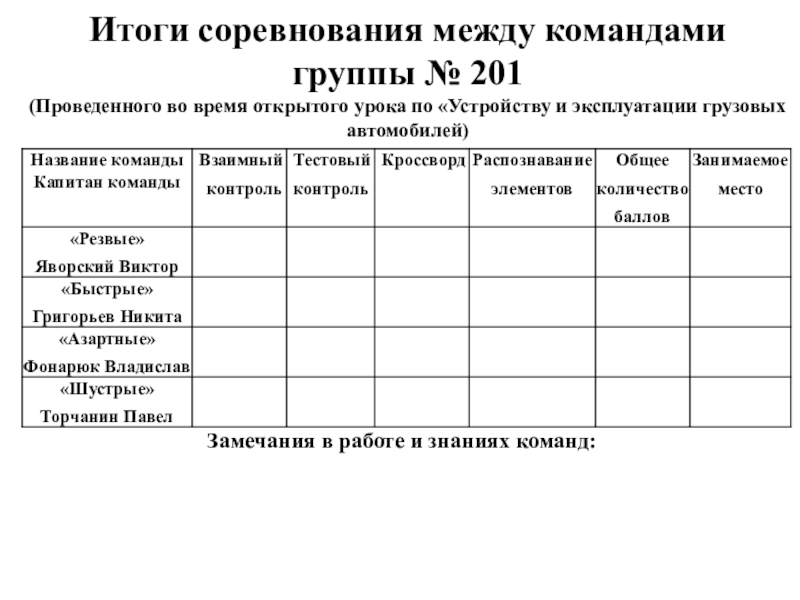

Слайд 3Итоги соревнования между командами группы № 201 (Проведенного во время открытого урока
по «Устройству и эксплуатации грузовых автомобилей)
Слайд 4

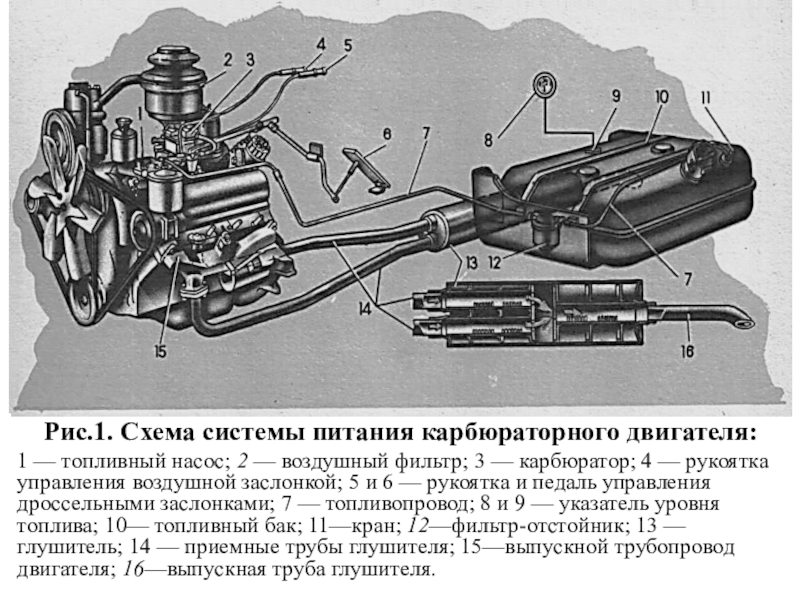

Рис.1. Схема системы питания карбюраторного двигателя:
1 — топливный насос;
2 — воздушный фильтр; 3 — карбюратор; 4 — рукоятка управления воздушной заслонкой; 5 и 6 — рукоятка и педаль управления дроссельными заслонками; 7 — топливопровод; 8 и 9 — указатель уровня топлива; 10— топливный бак; 11—кран; 12—фильтр-отстойник; 13 — глушитель; 14 — приемные трубы глушителя; 15—выпускной трубопровод двигателя; 16—выпускная труба глушителя.
Слайд 15

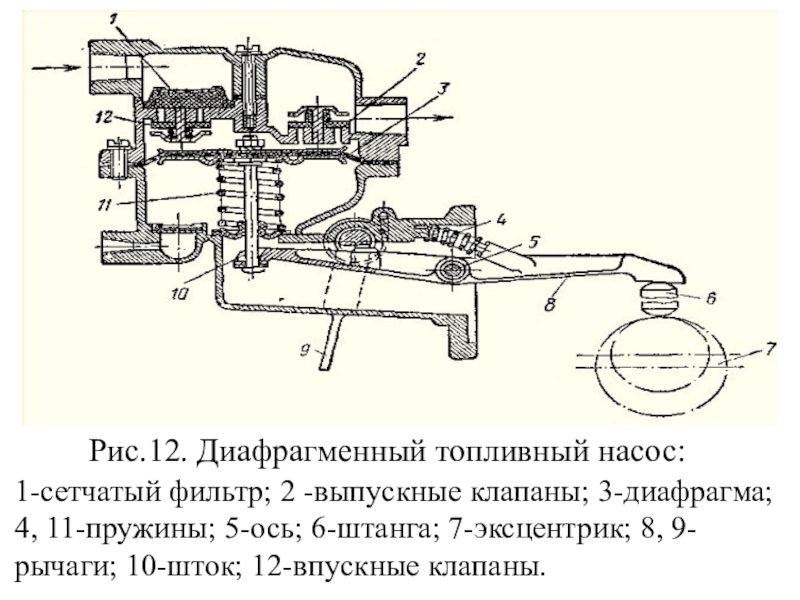

Рис.12. Диафрагменный топливный насос:
1-сетчатый фильтр; 2 -выпускные клапаны; 3-диафрагма; 4, 11-пружины;
5-ось; 6-штанга; 7-эксцентрик; 8, 9-рычаги; 10-шток; 12-впускные клапаны.
Слайд 16

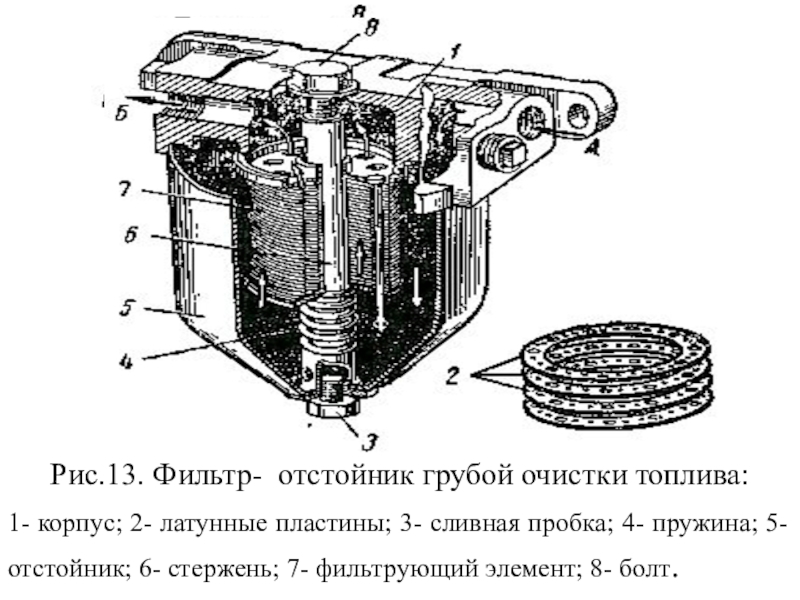

Рис.13. Фильтр- отстойник грубой очистки топлива:
1- корпус; 2- латунные пластины; 3-
сливная пробка; 4- пружина; 5- отстойник; 6- стержень; 7- фильтрующий элемент; 8- болт.
Слайд 19Таблица ответов
по тестовым вопросам
Оценка
Правильные ответы на не менее 14 вопросов
– 5 баллов
Правильные ответы на не менее 11 вопросов – 4 балла
Правильные ответы на не менее 8 вопросов – 3 балла
Правильные ответы на не менее 11 вопросов – 4 балла
Правильные ответы на не менее 8 вопросов – 3 балла

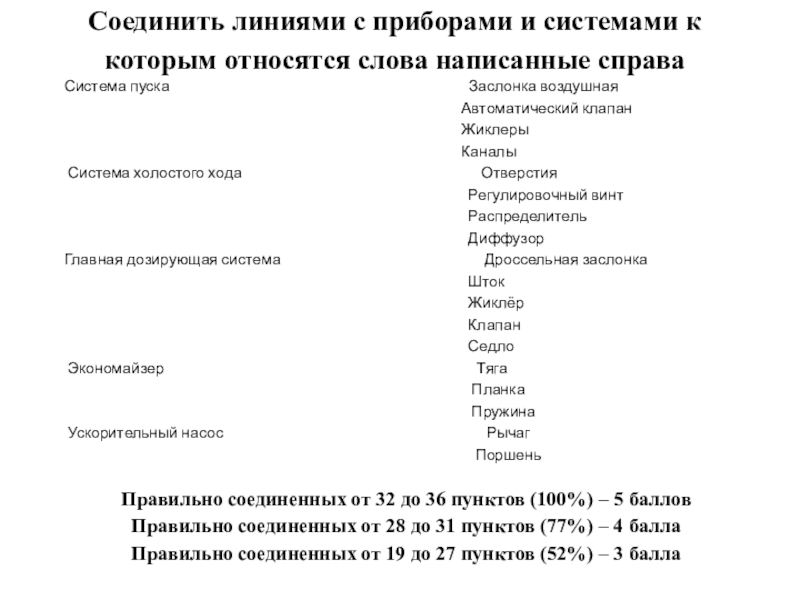

Слайд 20Соединить линиями с приборами и системами к которым относятся слова написанные
справа
Система пуска Заслонка воздушная
Автоматический клапан
Жиклеры
Каналы
Система холостого хода Отверстия
Регулировочный винт
Распределитель
Диффузор
Главная дозирующая система Дроссельная заслонка
Шток
Жиклёр
Клапан
Седло
Экономайзер Тяга
Планка
Пружина
Ускорительный насос Рычаг
Поршень
Правильно соединенных от 32 до 36 пунктов (100%) – 5 баллов
Правильно соединенных от 28 до 31 пунктов (77%) – 4 балла
Правильно соединенных от 19 до 27 пунктов (52%) – 3 балла

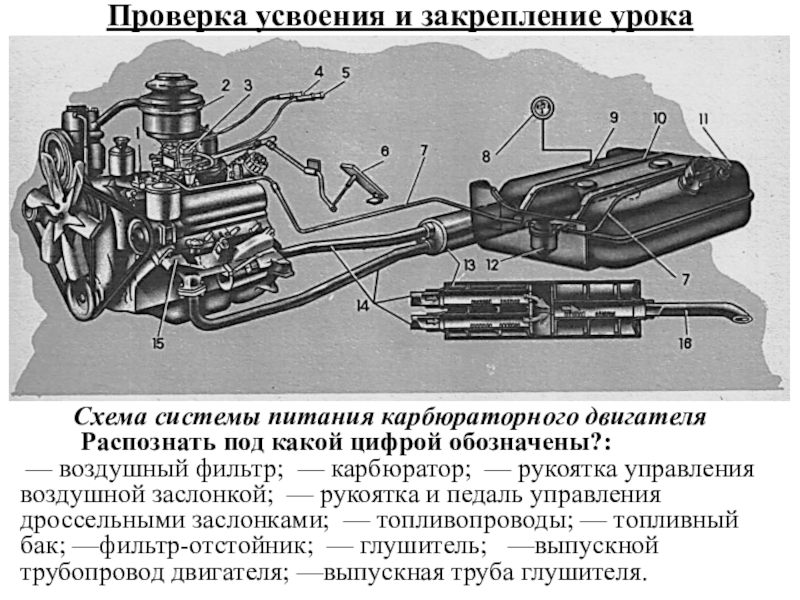

Слайд 21Проверка усвоения и закрепление урока
Схема системы питания
карбюраторного двигателя
Распознать под какой цифрой обозначены?:
— воздушный фильтр; — карбюратор; — рукоятка управления воздушной заслонкой; — рукоятка и педаль управления дроссельными заслонками; — топливопроводы; — топливный бак; —фильтр-отстойник; — глушитель; —выпускной трубопровод двигателя; —выпускная труба глушителя.
Распознать под какой цифрой обозначены?:
— воздушный фильтр; — карбюратор; — рукоятка управления воздушной заслонкой; — рукоятка и педаль управления дроссельными заслонками; — топливопроводы; — топливный бак; —фильтр-отстойник; — глушитель; —выпускной трубопровод двигателя; —выпускная труба глушителя.
Слайд 22
Диафрагменный топливный насос
Распознать под какой цифрой обозначены?:
-сетчатый фильтр;-выпускные клапаны;-диафрагма;-пружины;-ось; -штанга;-эксцентрик;-рычаги;-шток;-впускные
клапаны.
Слайд 23

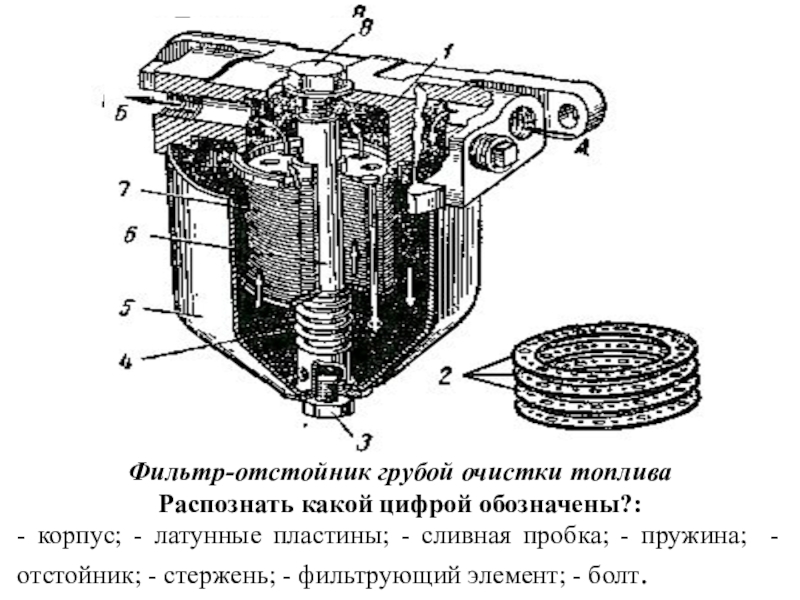

Фильтр-отстойник грубой очистки топлива
Распознать какой цифрой обозначены?:
- корпус; - латунные пластины;
- сливная пробка; - пружина; - отстойник; - стержень; - фильтрующий элемент; - болт.

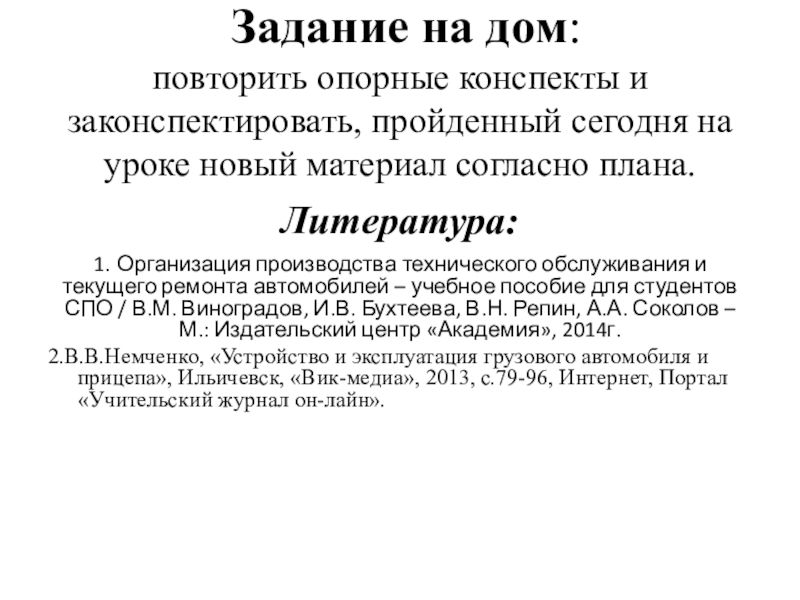

Слайд 25 Задание на дом: повторить опорные конспекты и законспектировать, пройденный сегодня
на уроке новый материал согласно плана.
Литература:
1. Организация производства технического обслуживания и текущего ремонта автомобилей – учебное пособие для студентов СПО / В.М. Виноградов, И.В. Бухтеева, В.Н. Репин, А.А. Соколов – М.: Издательский центр «Академия», 2014г.
2.В.В.Немченко, «Устройство и эксплуатация грузового автомобиля и прицепа», Ильичевск, «Вик-медиа», 2013, с.79-96, Интернет, Портал «Учительский журнал он-лайн».
