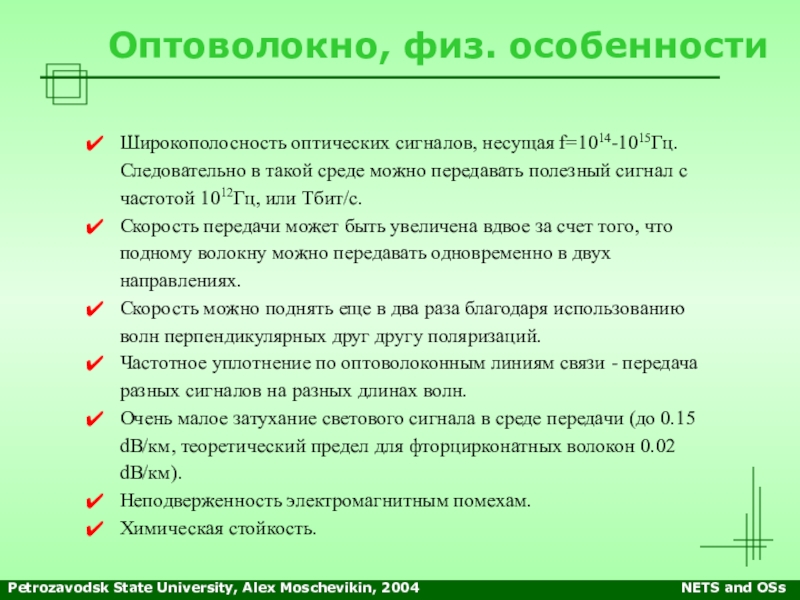

сигналов, несущая f=1014-1015Гц. Следовательно в такой среде можно передавать полезный сигнал с частотой 1012Гц, или Тбит/с.
Скорость передачи может быть увеличена вдвое за счет того, что подному волокну можно передавать одновременно в двух направлениях.
Скорость можно поднять еще в два раза благодаря использованию волн перпендикулярных друг другу поляризаций.
Частотное уплотнение по оптоволоконным линиям связи - передача разных сигналов на разных длинах волн.
Очень малое затухание светового сигнала в среде передачи (до 0.15 dB/км, теоретический предел для фторцирконатных волокон 0.02 dB/км).
Неподверженность электромагнитным помехам.
Химическая стойкость.

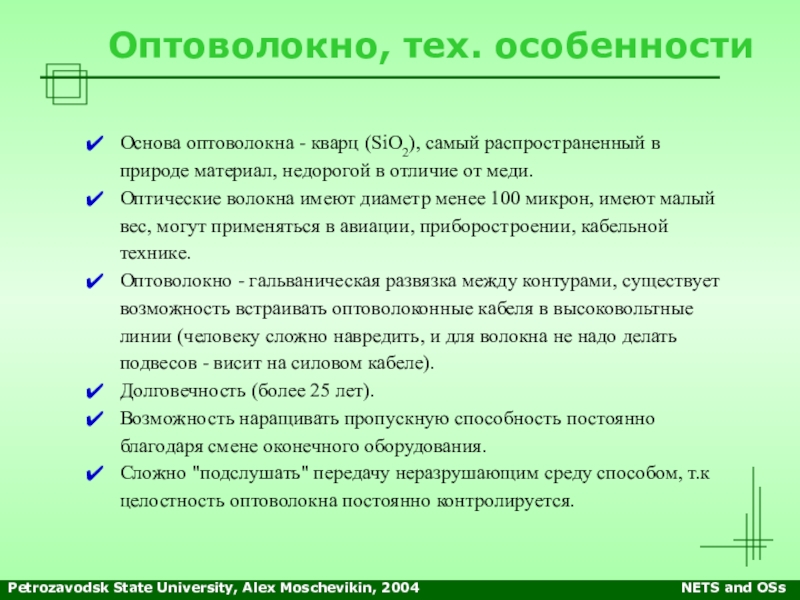

- кварц (SiO2), самый распространенный в природе материал, недорогой в отличие от меди.
Оптические волокна имеют диаметр менее 100 микрон, имеют малый вес, могут применяться в авиации, приборостроении, кабельной технике.
Оптоволокно - гальваническая развязка между контурами, существует возможность встраивать оптоволоконные кабеля в высоковольтные линии (человеку сложно навредить, и для волокна не надо делать подвесов - висит на силовом кабеле).
Долговечность (более 25 лет).
Возможность наращивать пропускную способность постоянно благодаря смене оконечного оборудования.
Сложно "подслушать" передачу неразрушающим среду способом, т.к целостность оптоволокна постоянно контролируется.

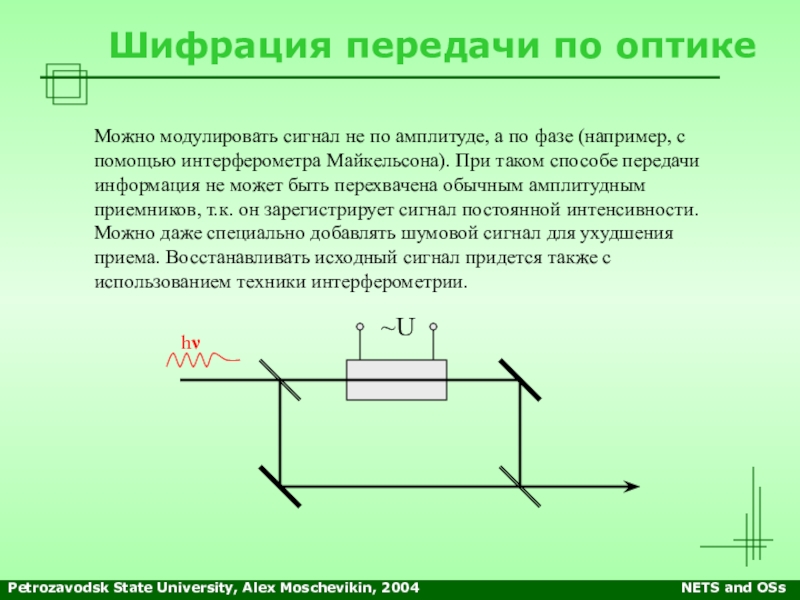

модулировать сигнал не по амплитуде, а по фазе (например, с помощью интерферометра Майкельсона). При таком способе передачи информация не может быть перехвачена обычным амплитудным приемников, т.к. он зарегистрирует сигнал постоянной интенсивности.
Можно даже специально добавлять шумовой сигнал для ухудшения приема. Восстанавливать исходный сигнал придется также с использованием техники интерферометрии.

hν

~U

оптики по частотам.

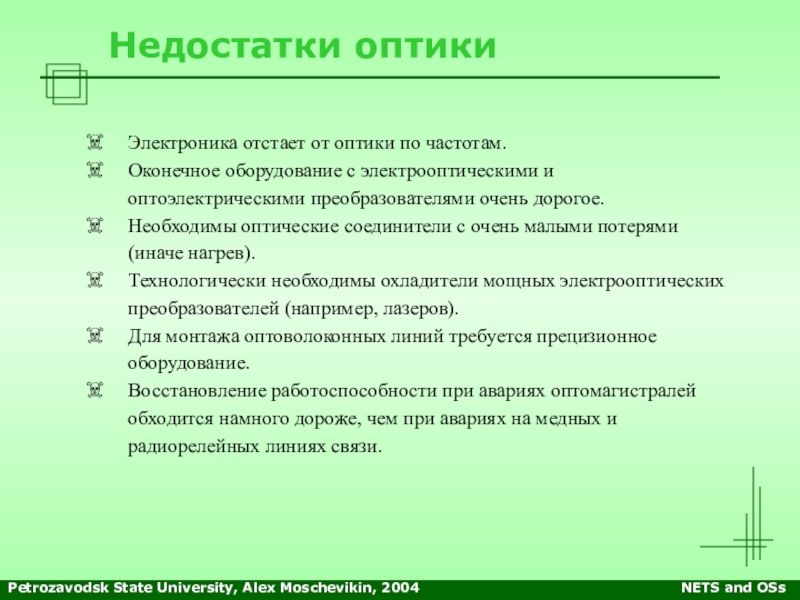

Оконечное оборудование с электрооптическими и оптоэлектрическими преобразователями очень дорогое.
Необходимы оптические соединители с очень малыми потерями (иначе нагрев).
Технологически необходимы охладители мощных электрооптических преобразователей (например, лазеров).
Для монтажа оптоволоконных линий требуется прецизионное оборудование.
Восстановление работоспособности при авариях оптомагистралей обходится намного дороже, чем при авариях на медных и радиорелейных линиях связи.

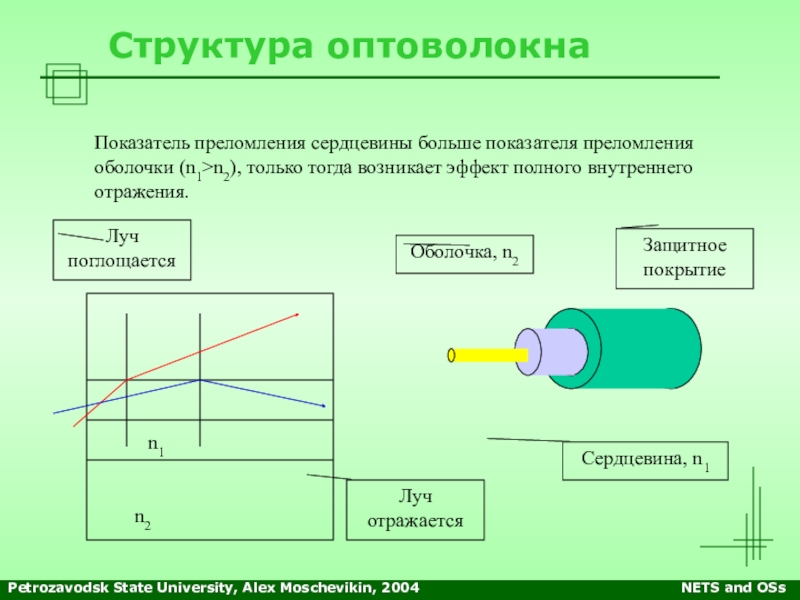

больше показателя преломления оболочки (n1>n2), только тогда возникает эффект полного внутреннего отражения.

Сердцевина, n1

Оболочка, n2

Защитное покрытие

n1

n2

Луч поглощается

Луч отражается

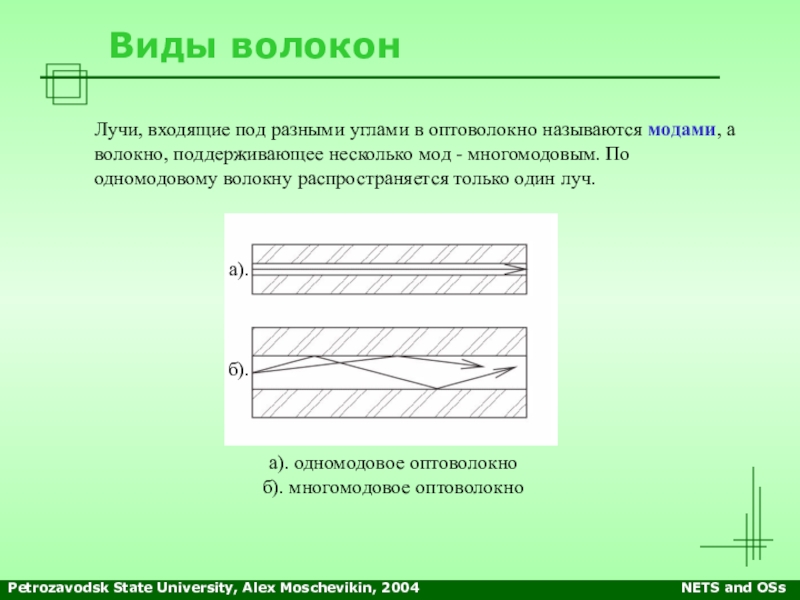

разными углами в оптоволокно называются модами, а волокно, поддерживающее несколько мод - многомодовым. По одномодовому волокну распространяется только один луч.

а). одномодовое оптоволокно
б). многомодовое оптоволокно

а).

б).

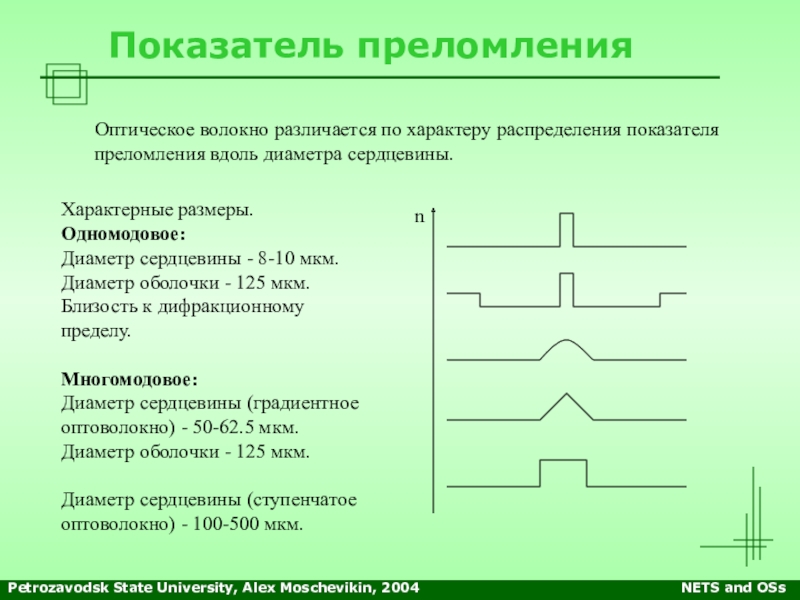

по характеру распределения показателя преломления вдоль диаметра сердцевины.

Характерные размеры.
Одномодовое:
Диаметр сердцевины - 8-10 мкм.
Диаметр оболочки - 125 мкм. Близость к дифракционному пределу.

Многомодовое:
Диаметр сердцевины (градиентное оптоволокно) - 50-62.5 мкм.
Диаметр оболочки - 125 мкм.

Диаметр сердцевины (ступенчатое оптоволокно) - 100-500 мкм.

n

волокне

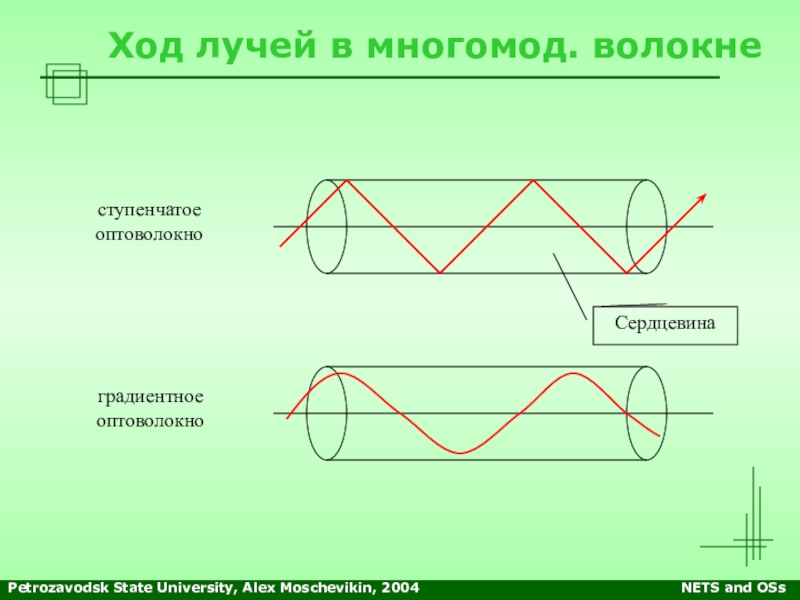

Сердцевина

ступенчатое
оптоволокно

градиентное
оптоволокно

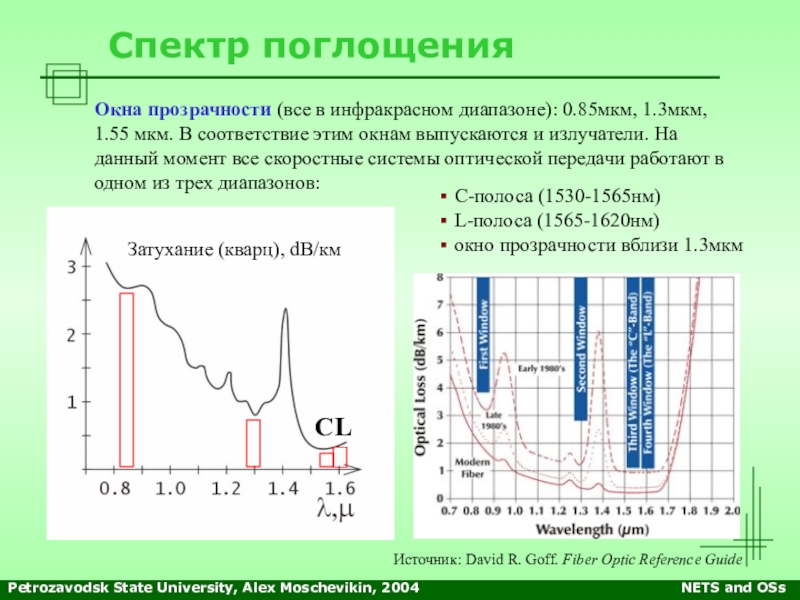

в инфракрасном диапазоне): 0.85мкм, 1.3мкм, 1.55 мкм. В соответствие этим окнам выпускаются и излучатели. На данный момент все скоростные системы оптической передачи работают в одном из трех диапазонов:

Затухание (кварц), dB/км

L

C

C-полоса (1530-1565нм)
L-полоса (1565-1620нм)
окно прозрачности вблизи 1.3мкм

Источник: David R. Goff. Fiber Optic Reference Guide

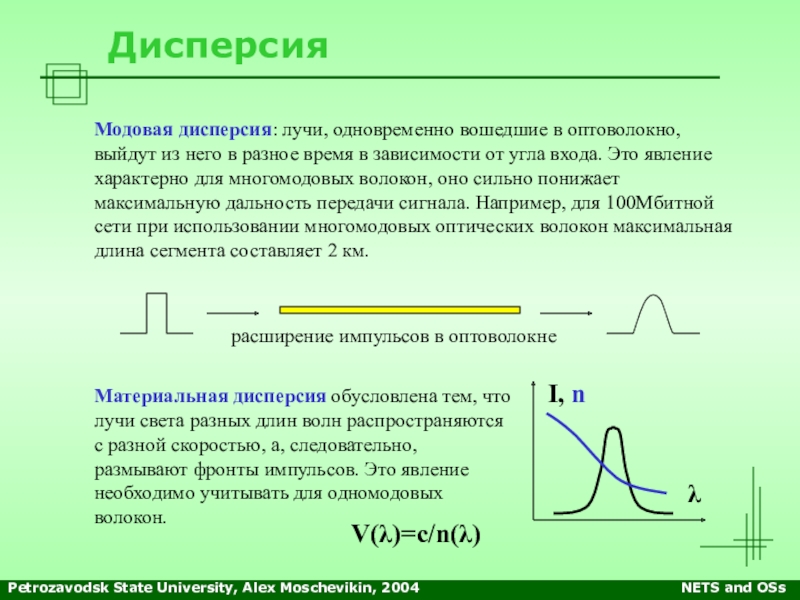

вошедшие в оптоволокно, выйдут из него в разное время в зависимости от угла входа. Это явление характерно для многомодовых волокон, оно сильно понижает максимальную дальность передачи сигнала. Например, для 100Мбитной сети при использовании многомодовых оптических волокон максимальная длина сегмента составляет 2 км.

Материальная дисперсия обусловлена тем, что лучи света разных длин волн распространяются с разной скоростью, а, следовательно, размывают фронты импульсов. Это явление необходимо учитывать для одномодовых волокон.

расширение импульсов в оптоволокне

λ

I, n

V(λ)=c/n(λ)

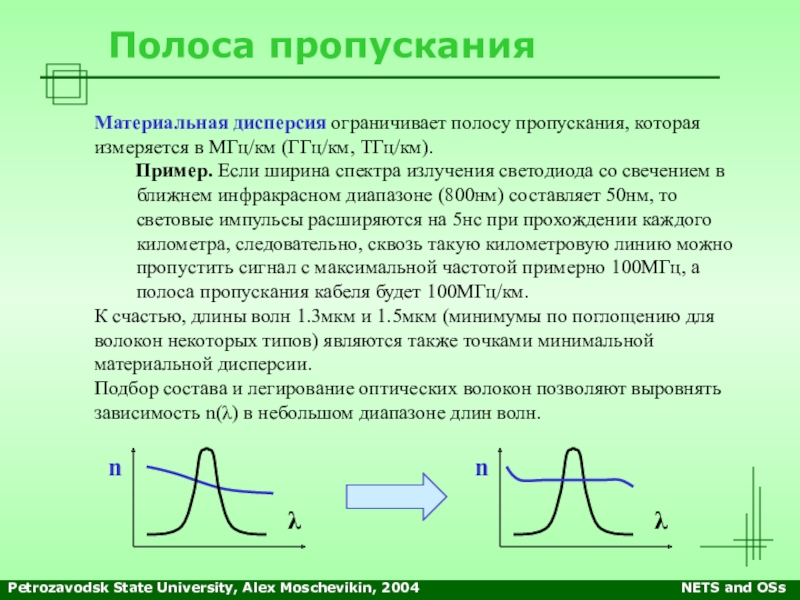

полосу пропускания, которая измеряется в МГц/км (ГГц/км, ТГц/км).
Пример. Если ширина спектра излучения светодиода со свечением в ближнем инфракрасном диапазоне (800нм) составляет 50нм, то световые импульсы расширяются на 5нс при прохождении каждого километра, следовательно, сквозь такую километровую линию можно пропустить сигнал с максимальной частотой примерно 100МГц, а полоса пропускания кабеля будет 100МГц/км.
К счастью, длины волн 1.3мкм и 1.5мкм (минимумы по поглощению для волокон некоторых типов) являются также точками минимальной материальной дисперсии.
Подбор состава и легирование оптических волокон позволяют выровнять зависимость n(λ) в небольшом диапазоне длин волн.

λ

n

λ

n

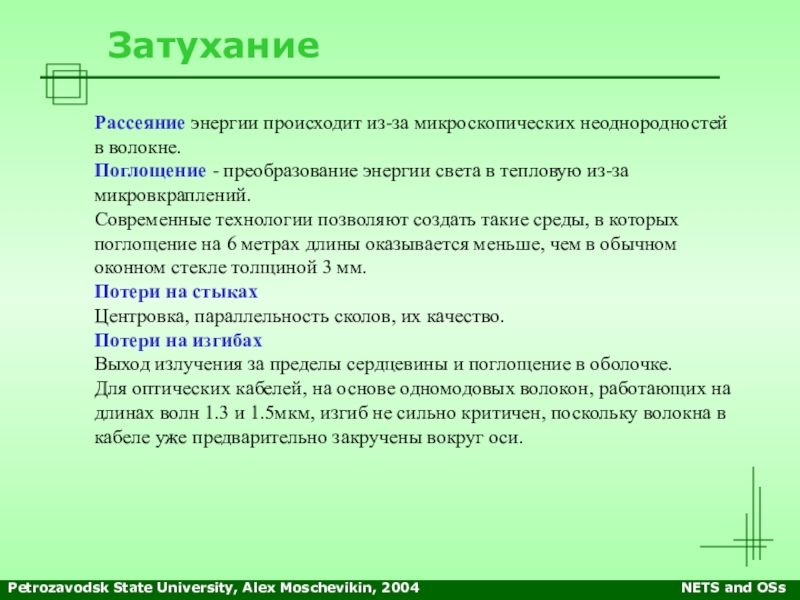

микроскопических неоднородностей в волокне.
Поглощение - преобразование энергии света в тепловую из-за микровкраплений.
Современные технологии позволяют создать такие среды, в которых поглощение на 6 метрах длины оказывается меньше, чем в обычном оконном стекле толщиной 3 мм.
Потери на стыках
Центровка, параллельность сколов, их качество.
Потери на изгибах
Выход излучения за пределы сердцевины и поглощение в оболочке.
Для оптических кабелей, на основе одномодовых волокон, работающих на длинах волн 1.3 и 1.5мкм, изгиб не сильно критичен, поскольку волокна в кабеле уже предварительно закручены вокруг оси.

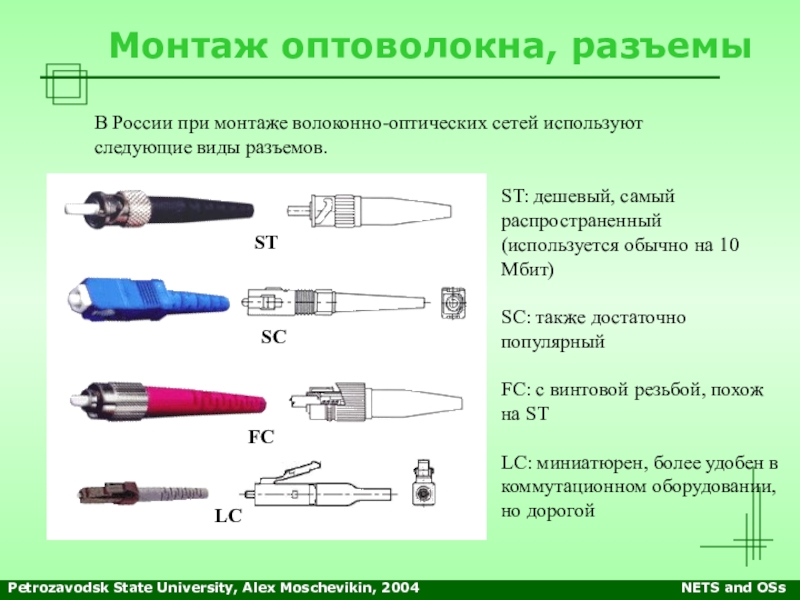

при монтаже волоконно-оптических сетей используют следующие виды разъемов.

ST

FC

SC

LC

ST: дешевый, самый распространенный (используется обычно на 10 Мбит)

SC: также достаточно популярный

FC: с винтовой резьбой, похож на ST

LC: миниатюрен, более удобен в коммутационном оборудовании, но дорогой

с автоматическим центрированием жил без клея (до 0.1dB), нужен качественный перпендикулярный скол.
Либо во втулку наливают гель - он и герметик, и обеспечивает оптический контакт.
Сварка - 0.01dB

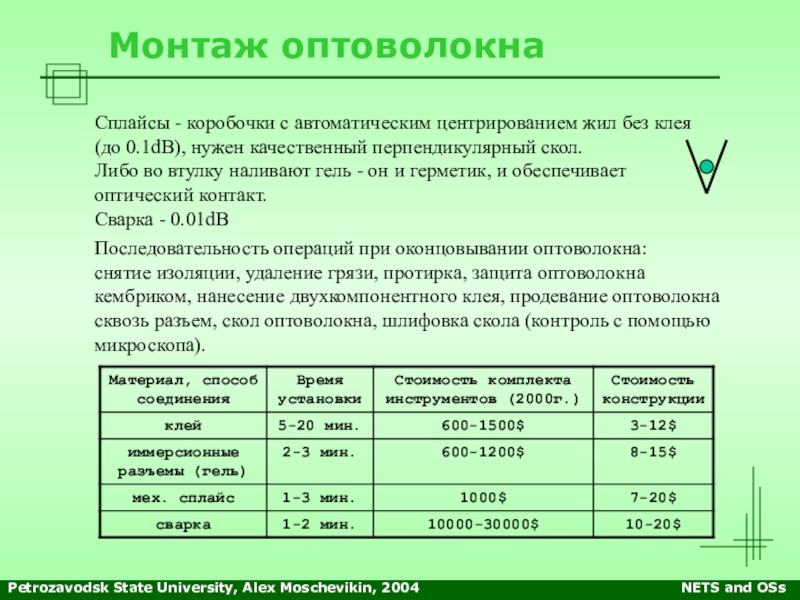

Последовательность операций при оконцовывании оптоволокна:
снятие изоляции, удаление грязи, протирка, защита оптоволокна кембриком, нанесение двухкомпонентного клея, продевание оптоволокна сквозь разъем, скол оптоволокна, шлифовка скола (контроль с помощью микроскопа).

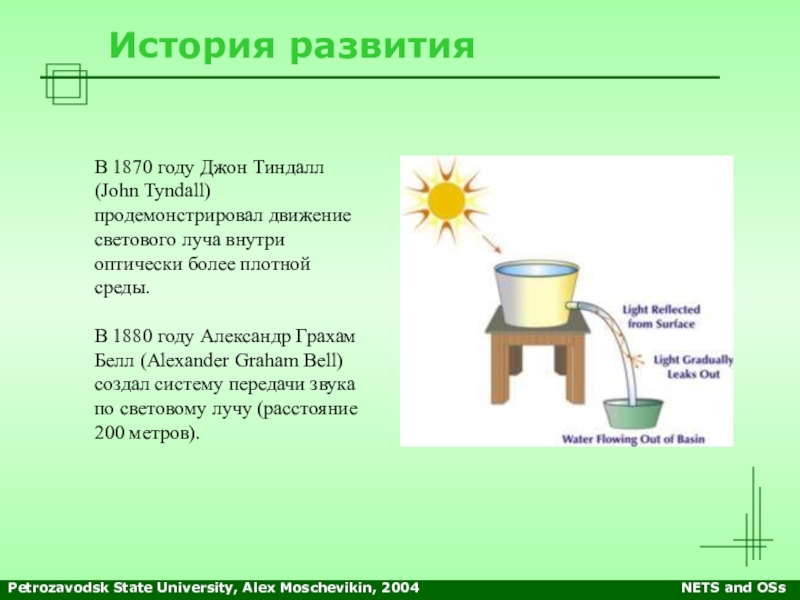

Джон Тиндалл (John Tyndall) продемонстрировал движение светового луча внутри оптически более плотной среды.

В 1880 году Александр Грахам Белл (Alexander Graham Bell) создал систему передачи звука по световому лучу (расстояние 200 метров).

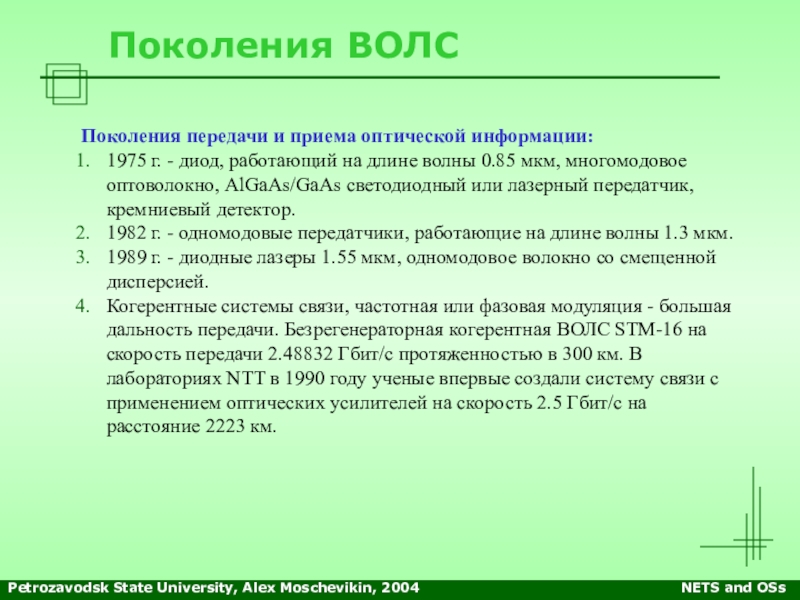

приема оптической информации:
1975 г. - диод, работающий на длине волны 0.85 мкм, многомодовое оптоволокно, AlGaAs/GaAs светодиодный или лазерный передатчик, кремниевый детектор.
1982 г. - одномодовые передатчики, работающие на длине волны 1.3 мкм.
1989 г. - диодные лазеры 1.55 мкм, одномодовое волокно со смещенной дисперсией.
Когерентные системы связи, частотная или фазовая модуляция - большая дальность передачи. Безрегенераторная когерентная ВОЛС STM-16 на скорость передачи 2.48832 Гбит/с протяженностью в 300 км. В лабораториях NTT в 1990 году ученые впервые создали систему связи с применением оптических усилителей на скорость 2.5 Гбит/с на расстояние 2223 км.

сейчас:

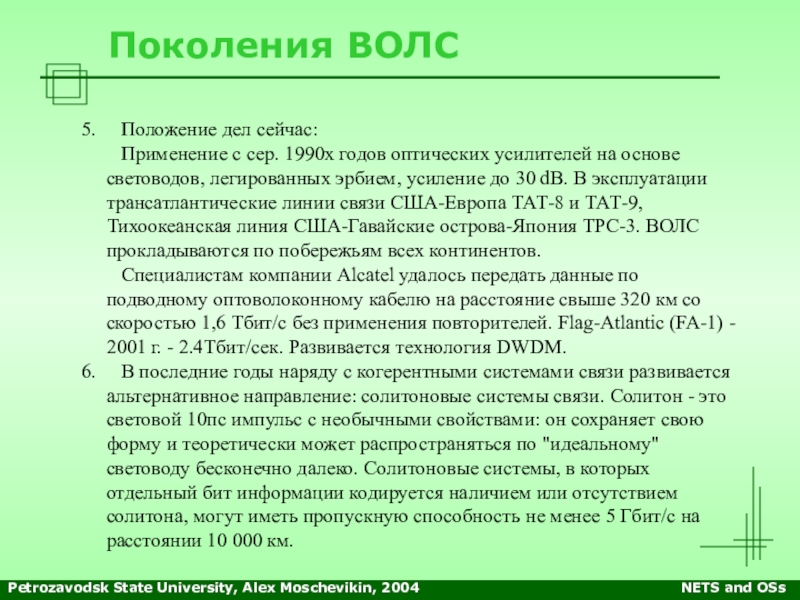

Применение с сер. 1990х годов оптических усилителей на основе световодов, легированных эрбием, усиление до 30 dB. В эксплуатации трансатлантические линии связи США-Европа ТАТ-8 и ТАТ-9, Тихоокеанская линия США-Гавайские острова-Япония ТРС-3. ВОЛС прокладываются по побережьям всех континентов.
Специалистам компании Alcatel удалось передать данные по подводному оптоволоконному кабелю на расстояние свыше 320 км со скоростью 1,6 Тбит/c без применения повторителей. Flag-Atlantic (FA-1) - 2001 г. - 2.4Тбит/сек. Развивается технология DWDM.
6. В последние годы наряду с когерентными системами связи развивается альтернативное направление: солитоновые системы связи. Солитон - это световой 10пс импульс с необычными свойствами: он сохраняет свою форму и теоретически может распространяться по "идеальному" световоду бесконечно далеко. Солитоновые системы, в которых отдельный бит информации кодируется наличием или отсутствием солитона, могут иметь пропускную способность не менее 5 Гбит/с на расстоянии 10 000 км.

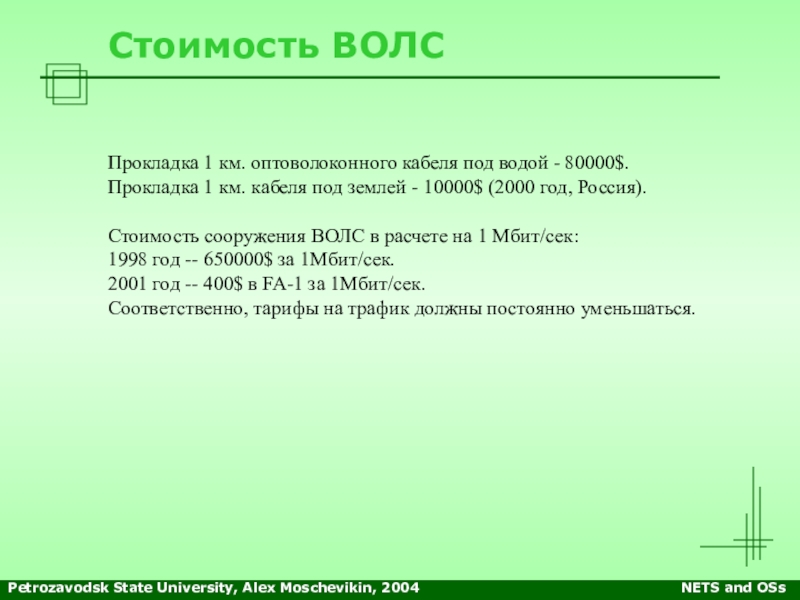

оптоволоконного кабеля под водой - 80000$.
Прокладка 1 км. кабеля под землей - 10000$ (2000 год, Россия).

Стоимость сооружения ВОЛС в расчете на 1 Мбит/сек:
1998 год -- 650000$ за 1Мбит/сек.
2001 год -- 400$ в FA-1 за 1Мбит/сек.
Соответственно, тарифы на трафик должны постоянно уменьшаться.

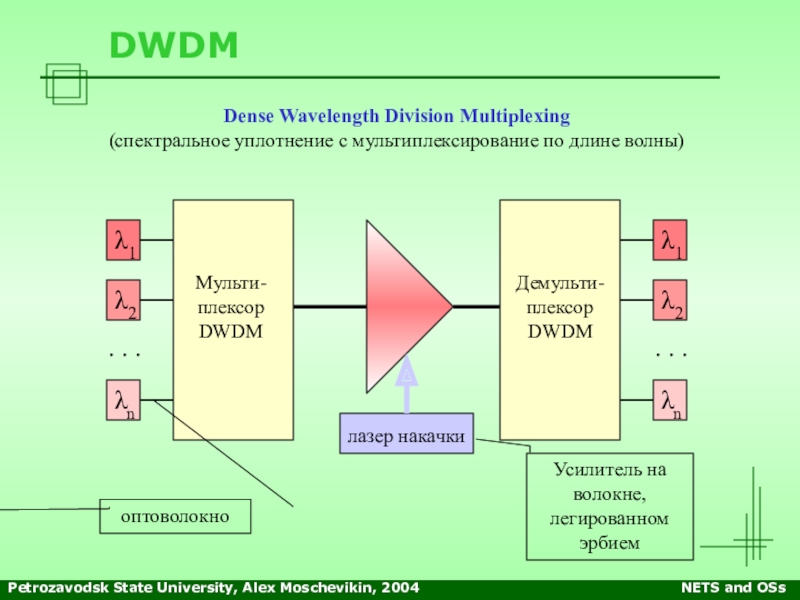

(спектральное уплотнение с мультиплексирование по длине волны)

лазер накачки

Мульти-
плексор
DWDM

Демульти-
плексор
DWDM

λ1

λ2

λn

λ1

λ2

λn

. . .

. . .

оптоволокно

Усилитель на волокне, легированном эрбием

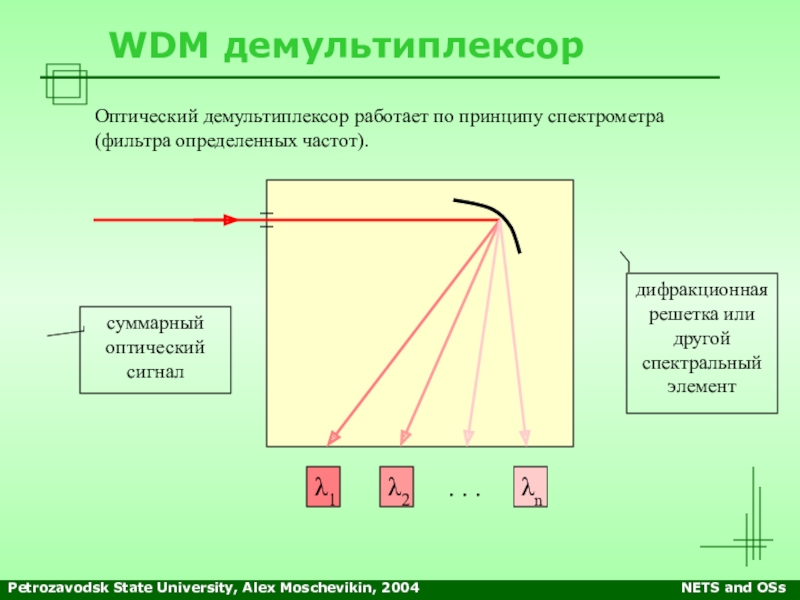

демультиплексор работает по принципу спектрометра (фильтра определенных частот).

дифракционная решетка или другой спектральный элемент

суммарный оптический сигнал

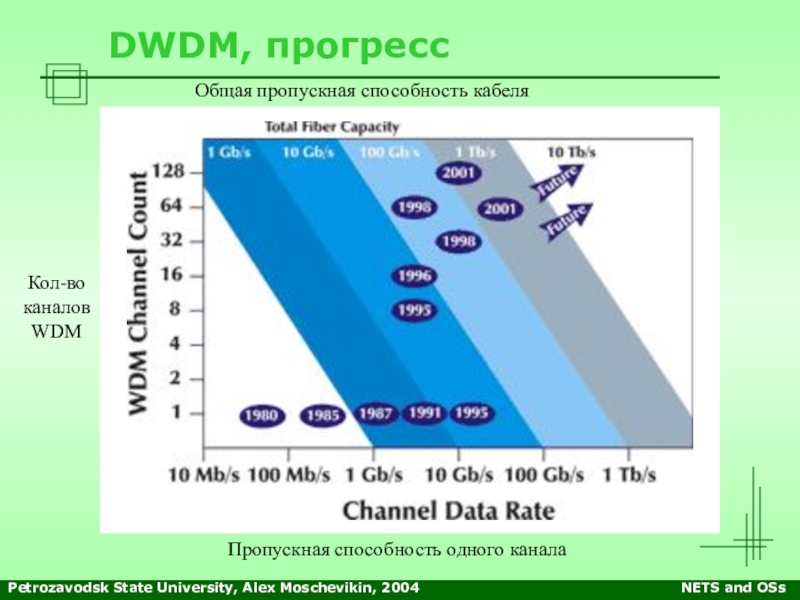

способность одного канала

Общая пропускная способность кабеля
