Презентация, доклад по МДК. 03.01 Технология разработки программного обеспечения Модульное проектирование программных средств

модульной программы и принципы модульности программы

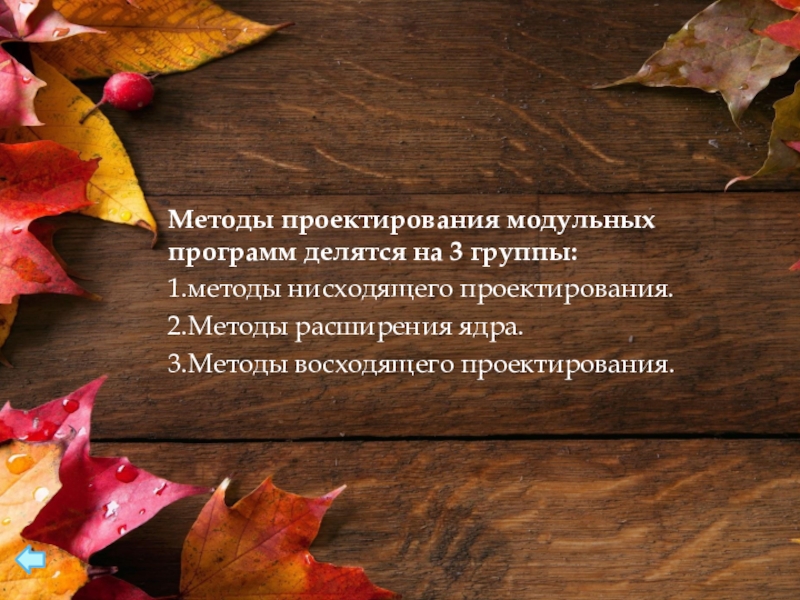

Методы проектирования модульных программ
Краткое описание методов проектирования модульных программ

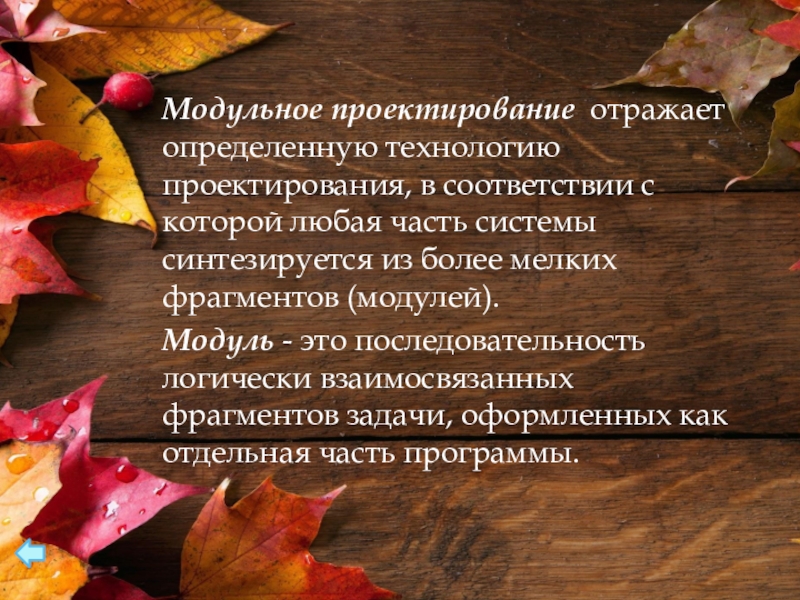

часть системы синтезируется из более мелких фрагментов (модулей).
Модуль - это последовательность логически взаимосвязанных фрагментов задачи, оформленных как отдельная часть программы.

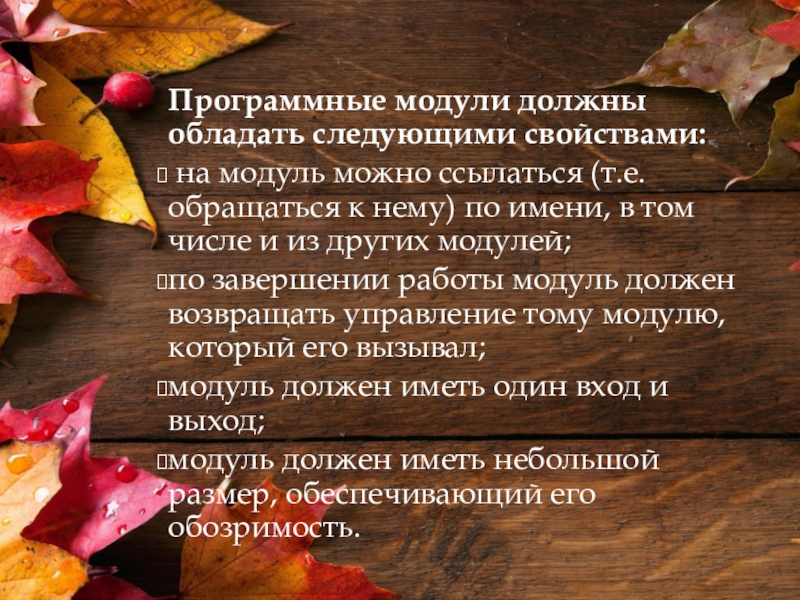

обращаться к нему) по имени, в том числе и из других модулей;
по завершении работы модуль должен возвращать управление тому модулю, который его вызывал;
модуль должен иметь один вход и выход;
модуль должен иметь небольшой размер, обеспечивающий его обозримость.

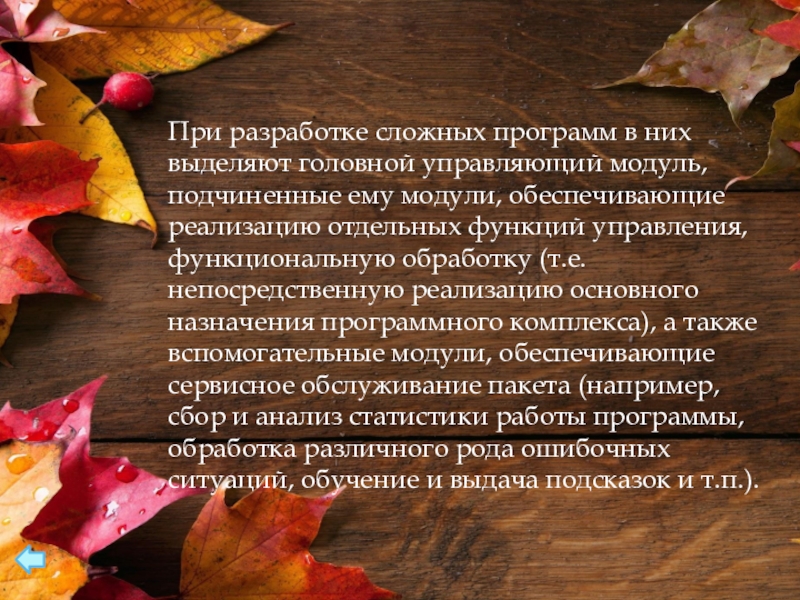

ему модули, обеспечивающие реализацию отдельных функций управления, функциональную обработку (т.е. непосредственную реализацию основного назначения программного комплекса), а также вспомогательные модули, обеспечивающие сервисное обслуживание пакета (например, сбор и анализ статистики работы программы, обработка различного рода ошибочных ситуаций, обучение и выдача подсказок и т.п.).

несколько исполнителей, и это позволяет сократить сроки ее разработки;
появляется возможность создавать и многократно использовать в дальнейшем библиотеки наиболее употребимых программ;
упрощается процедура загрузки больших программ в оперативную память, когда требуется ее сегментация;

для наблюдения за осуществлением хода разработки программ, а в последующем для контроля за ходом исполнения программ;
обеспечивается более эффективное тестирование программ, проще осуществляются проектирование и последующая отладка.

подход в среднем требует большего времени работы ЦП(на 5-10%) за счет времени обращения к модулям.
модульность программ приводит к увеличению объема программ(на 5-10%).

можно изменить не вызывая изменений в других частях программы.
Признаки модульности программы:
Программа состоит из модулей.
Независимость модулей.
Условие : один вход, один выход.

ядра.
3.Методы восходящего проектирования.

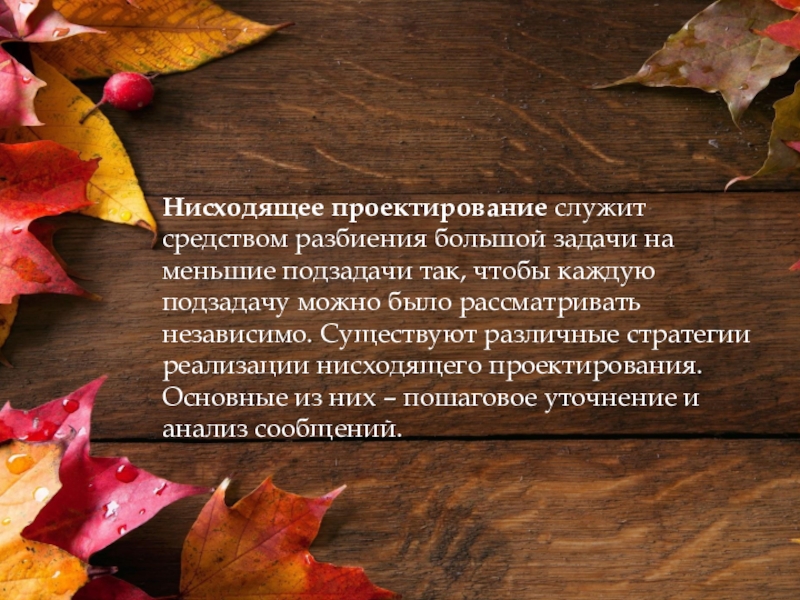

чтобы каждую подзадачу можно было рассматривать независимо. Существуют различные стратегии реализации нисходящего проектирования. Основные из них – пошаговое уточнение и анализ сообщений.

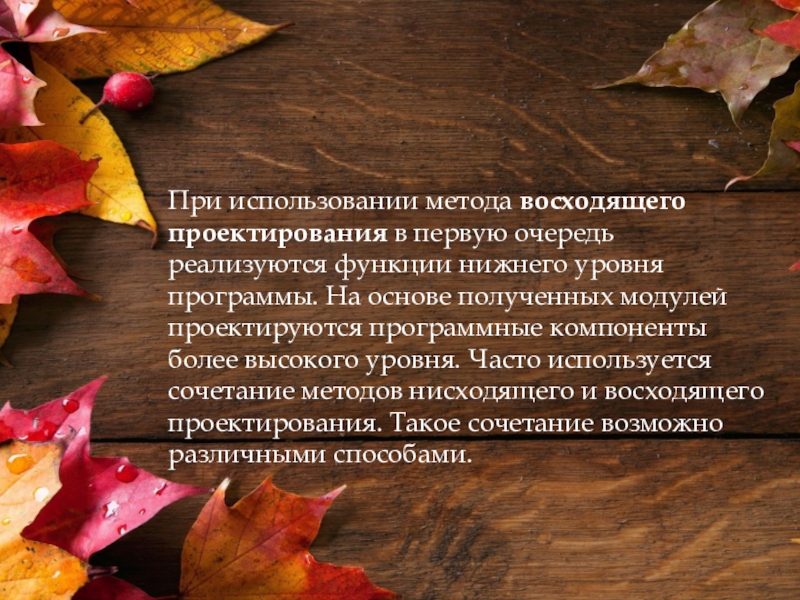

уровня программы. На основе полученных модулей проектируются программные компоненты более высокого уровня. Часто используется сочетание методов нисходящего и восходящего проектирования. Такое сочетание возможно различными способами.

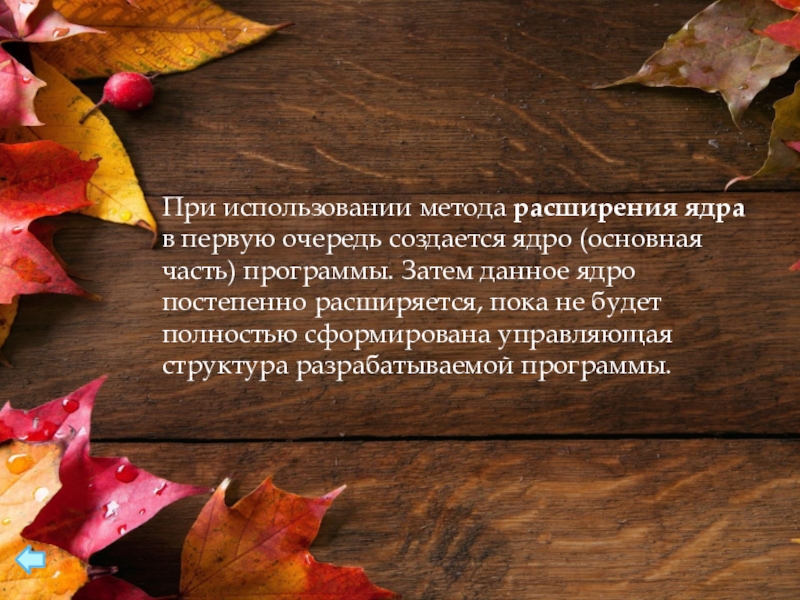

часть) программы. Затем данное ядро постепенно расширяется, пока не будет полностью сформирована управляющая структура разрабатываемой программы.
