Презентация, доклад по МДК 02.01 Производственные организации дорожной отрасли. Дробление и сортировка каменных материалов

Производственные организации дорожной отрасли

Тема 3.1 Дробление и сортировка горных пород.

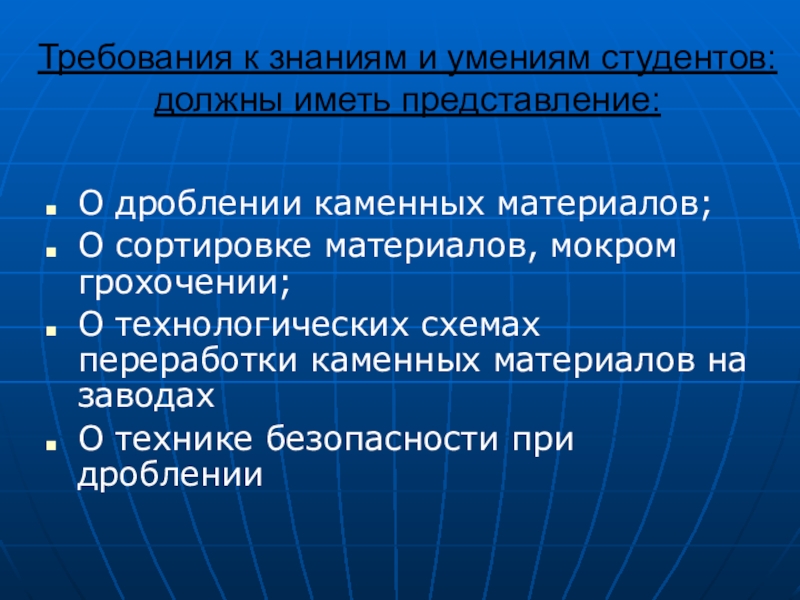

сортировке материалов, мокром грохочении;

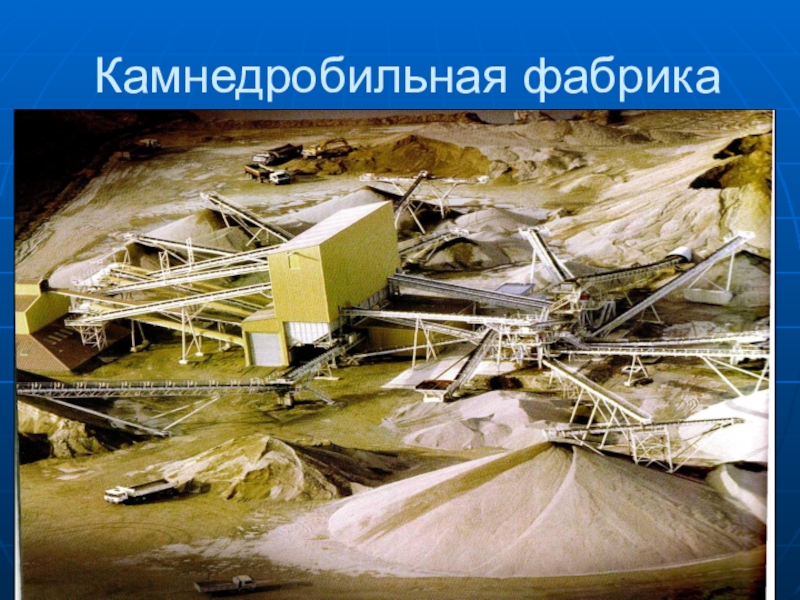

О технологических схемах переработки каменных материалов на заводах
О технике безопасности при дроблении

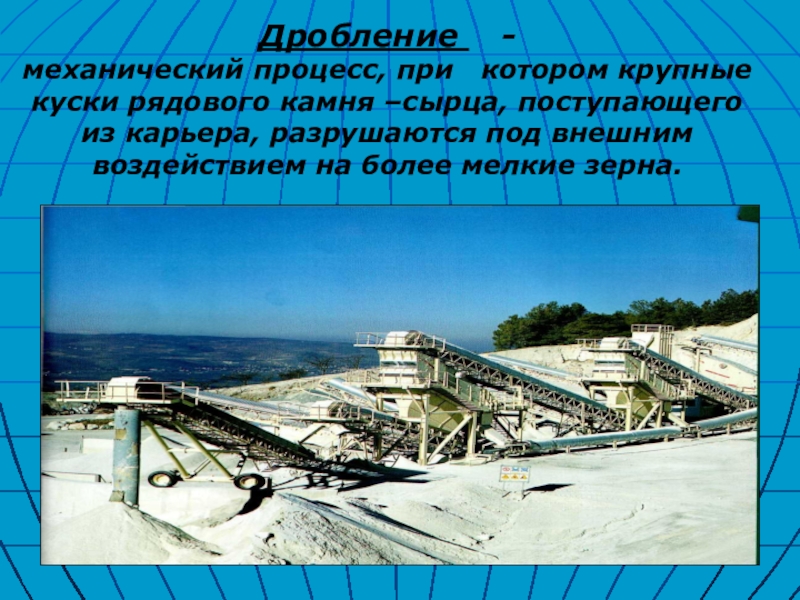

камня –сырца, поступающего из карьера, разрушаются под внешним воздействием на более мелкие зерна.

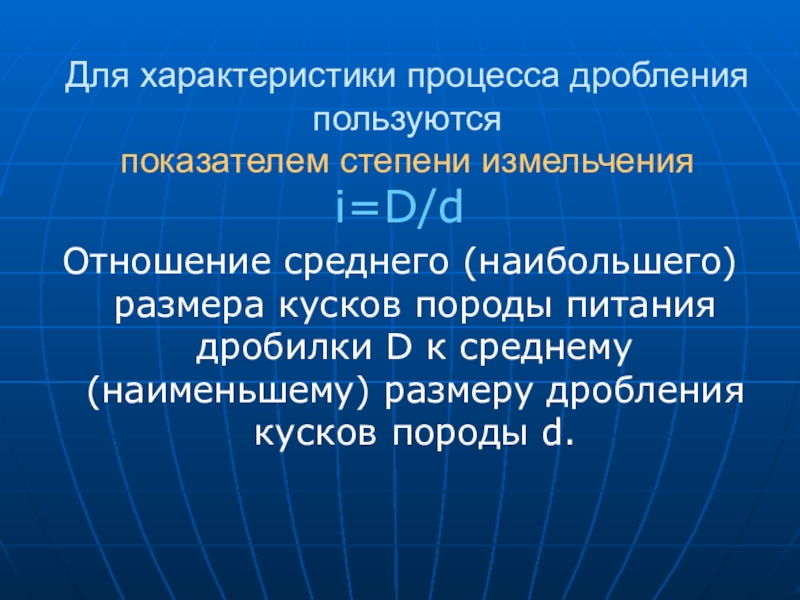

кусков породы питания дробилки D к среднему (наименьшему) размеру дробления кусков породы d.

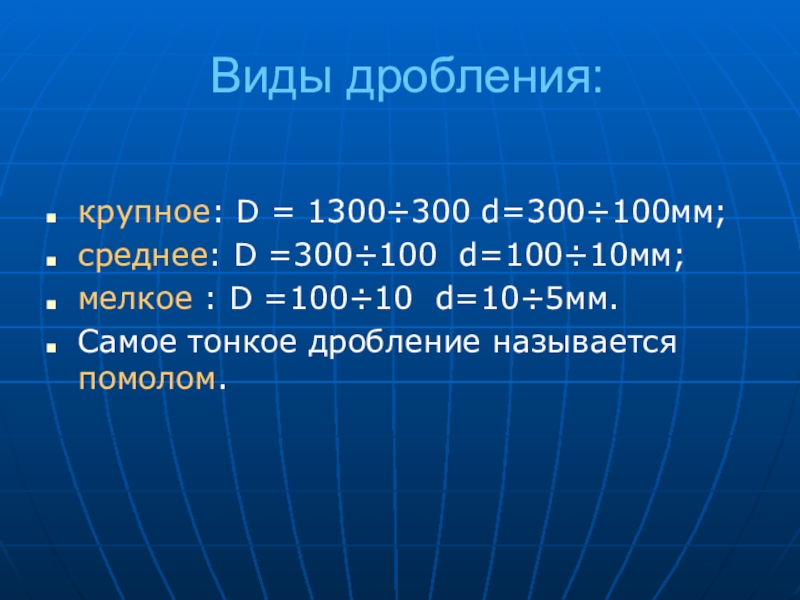

D =100÷10 d=10÷5мм.
Самое тонкое дробление называется помолом.

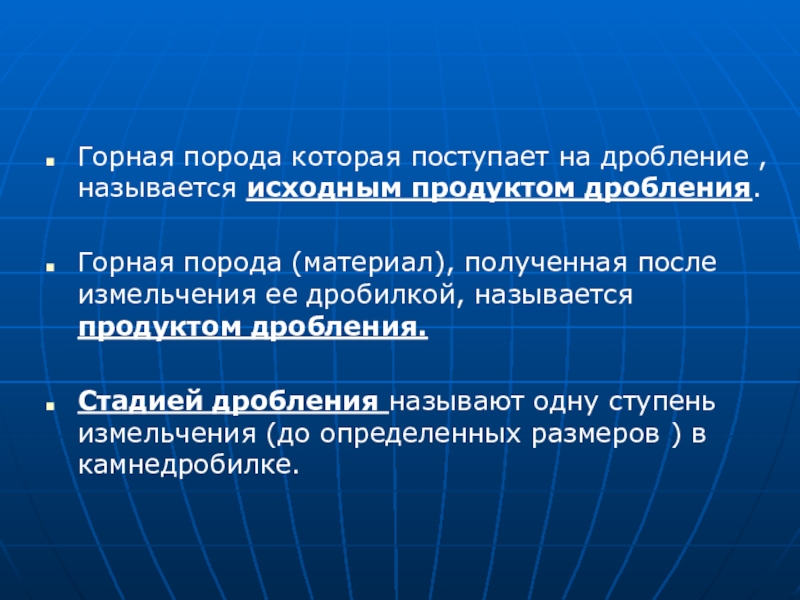

порода (материал), полученная после измельчения ее дробилкой, называется продуктом дробления.

Стадией дробления называют одну ступень измельчения (до определенных размеров ) в камнедробилке.

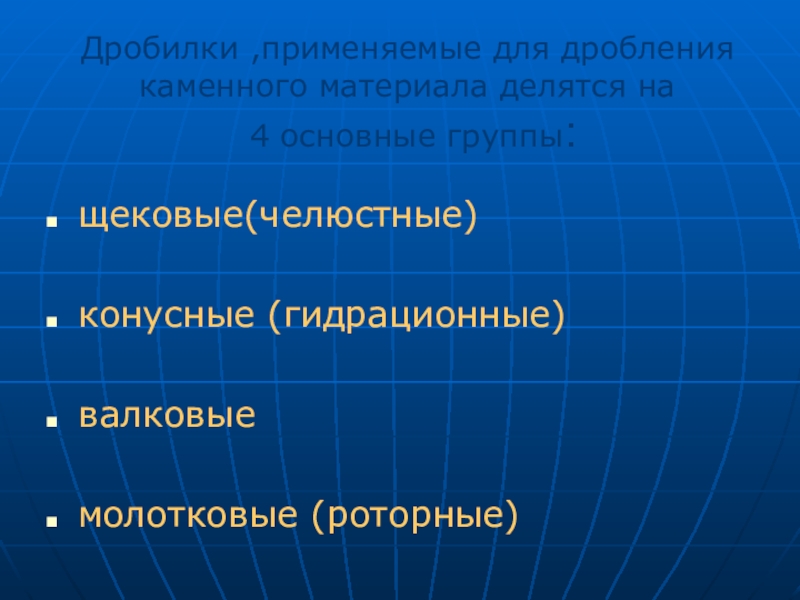

(гидрационные)

валковые

молотковые (роторные)

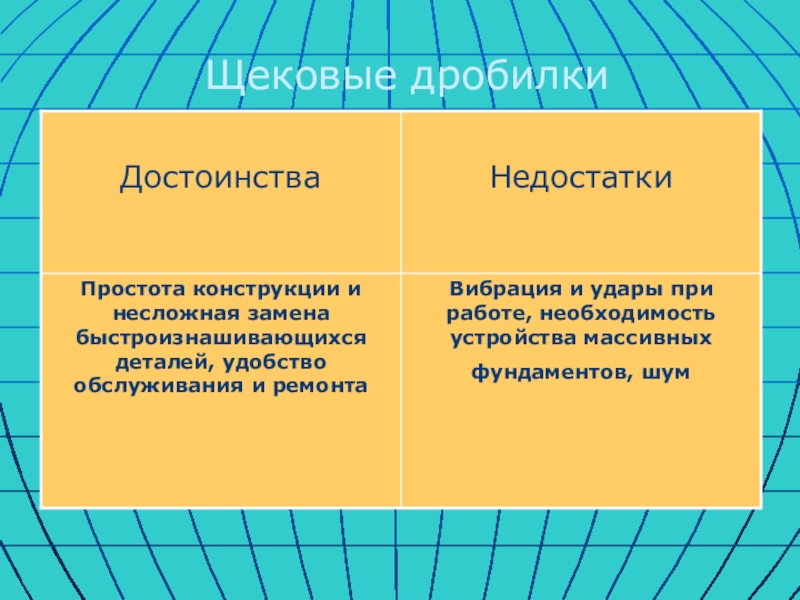

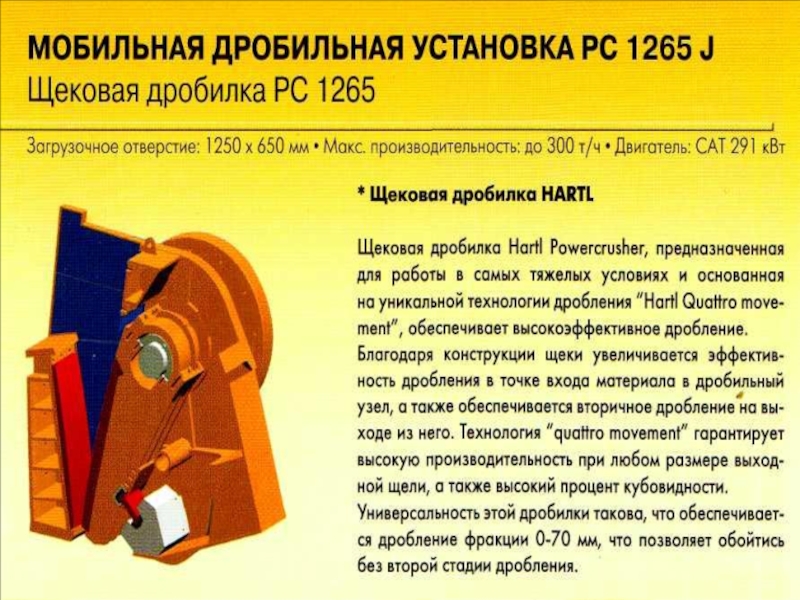

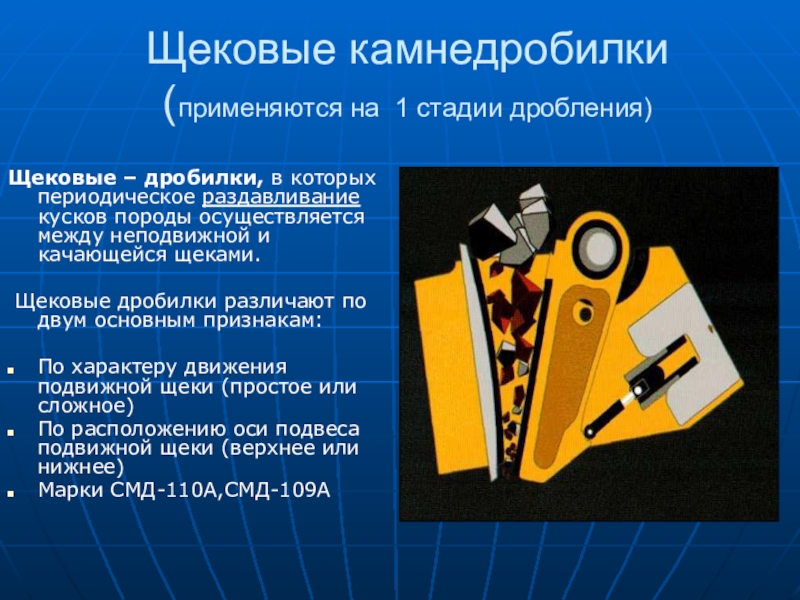

раздавливание кусков породы осуществляется между неподвижной и качающейся щеками.

Щековые дробилки различают по двум основным признакам:

По характеру движения подвижной щеки (простое или сложное)
По расположению оси подвеса подвижной щеки (верхнее или нижнее)
Марки СМД-110А,СМД-109А

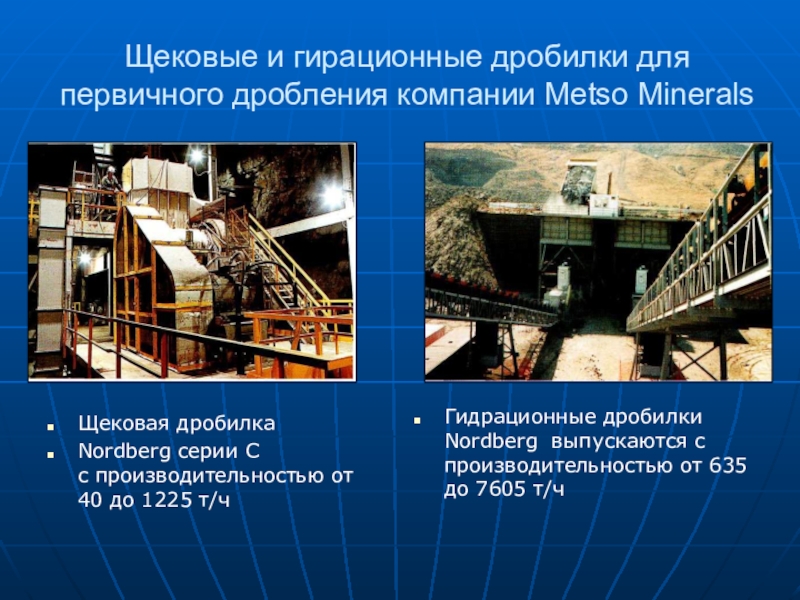

Nordberg cерии С с производительностью от 40 до 1225 т/ч

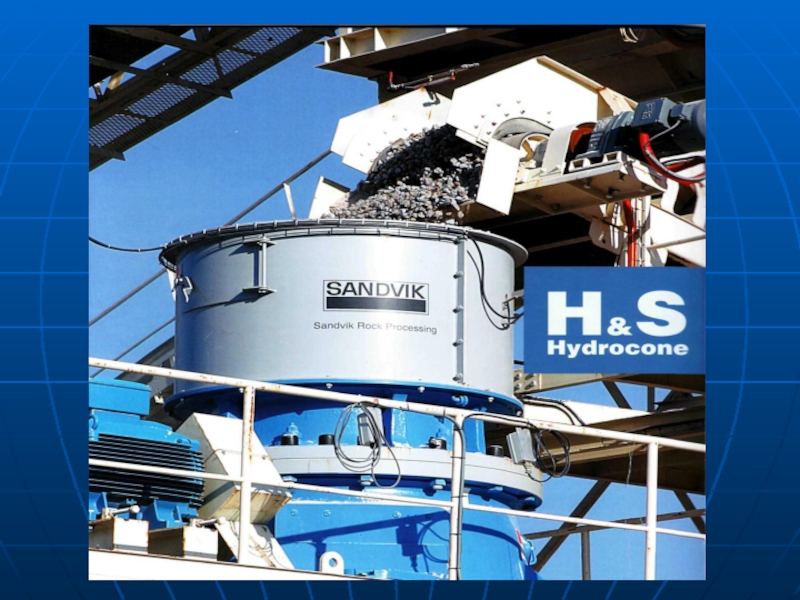

Гидрационные дробилки Nordberg выпускаются с производительностью от 635 до 7605 т/ч

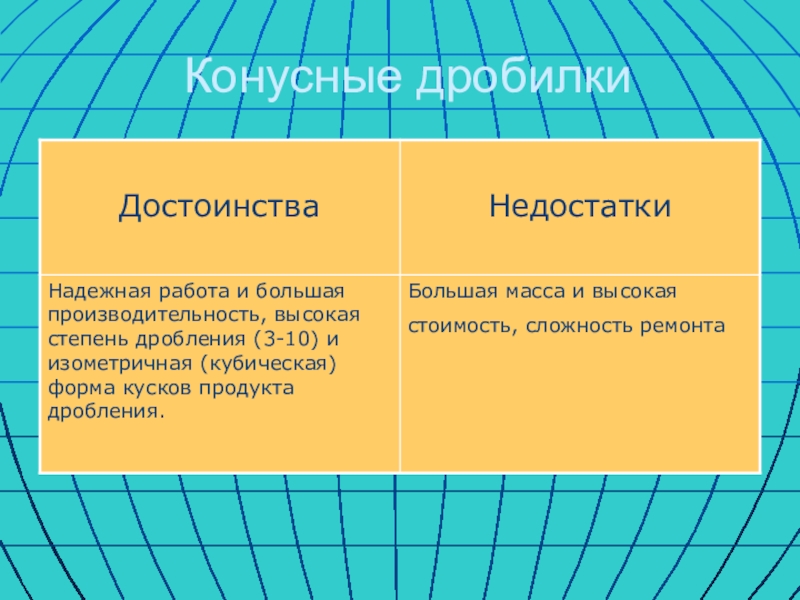

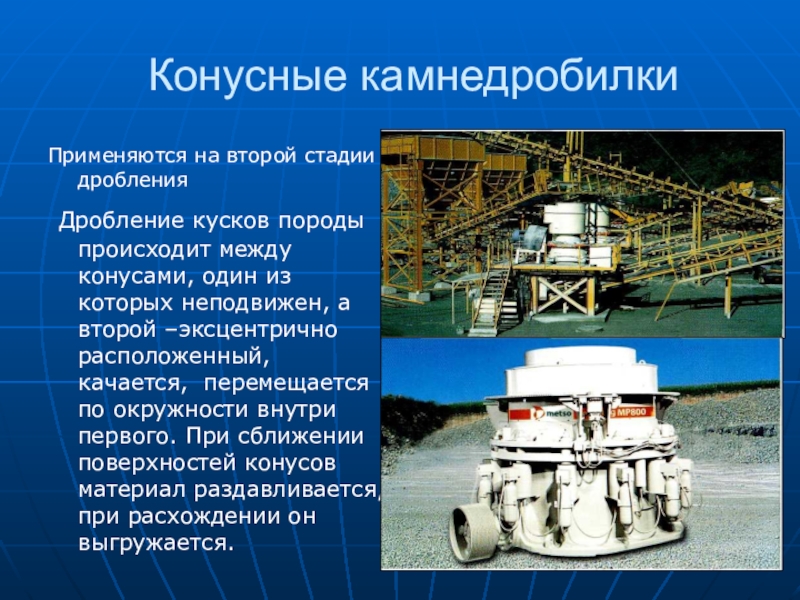

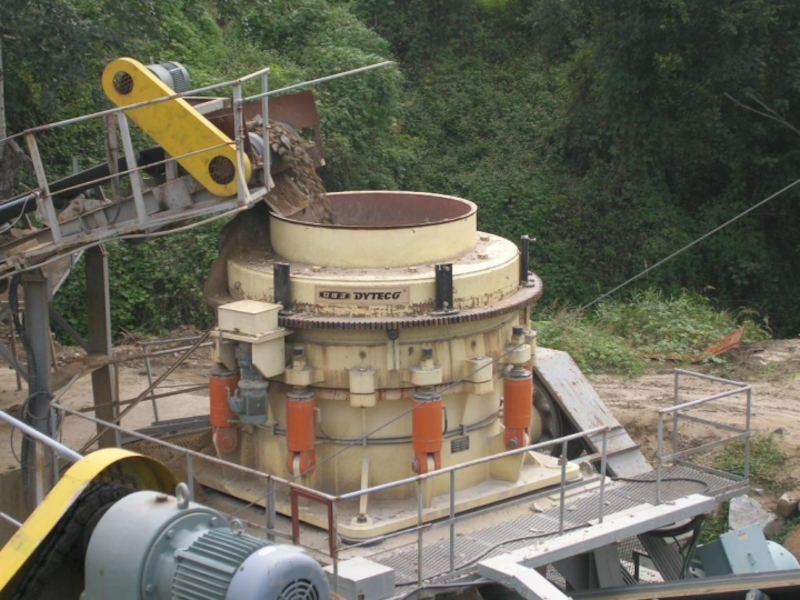

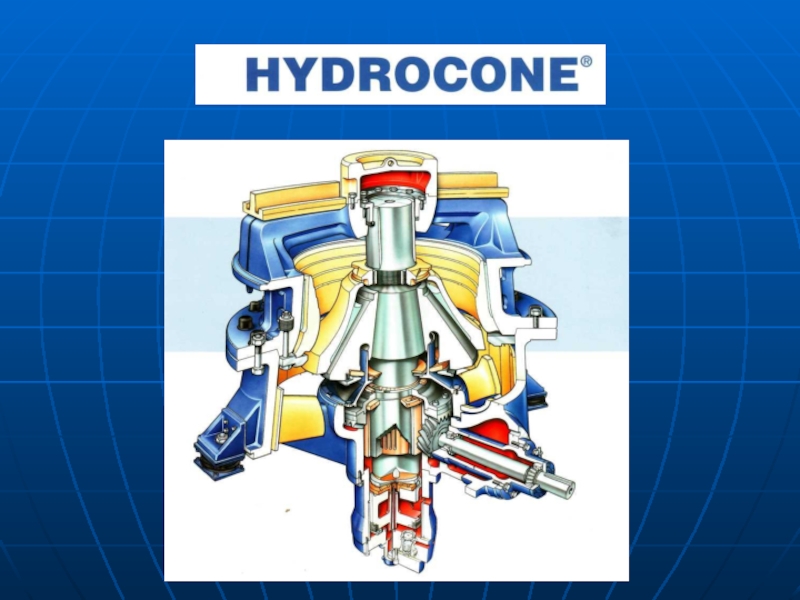

между конусами, один из которых неподвижен, а второй –эксцентрично расположенный, качается, перемещается по окружности внутри первого. При сближении поверхностей конусов материал раздавливается, при расхождении он выгружается.

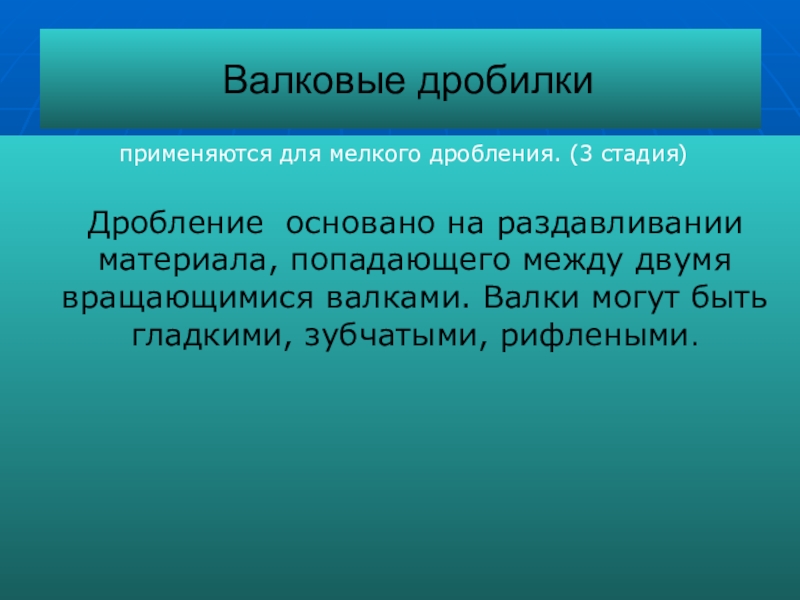

на раздавливании материала, попадающего между двумя вращающимися валками. Валки могут быть гладкими, зубчатыми, рифлеными.

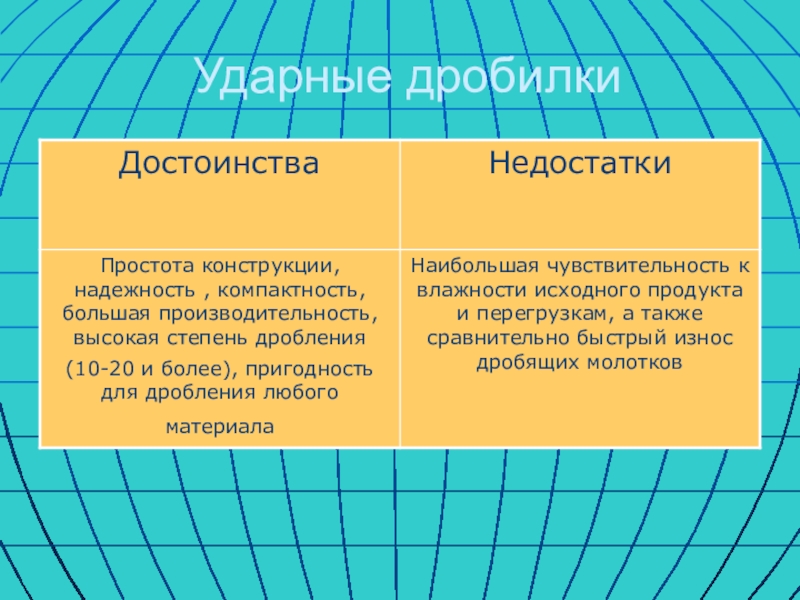

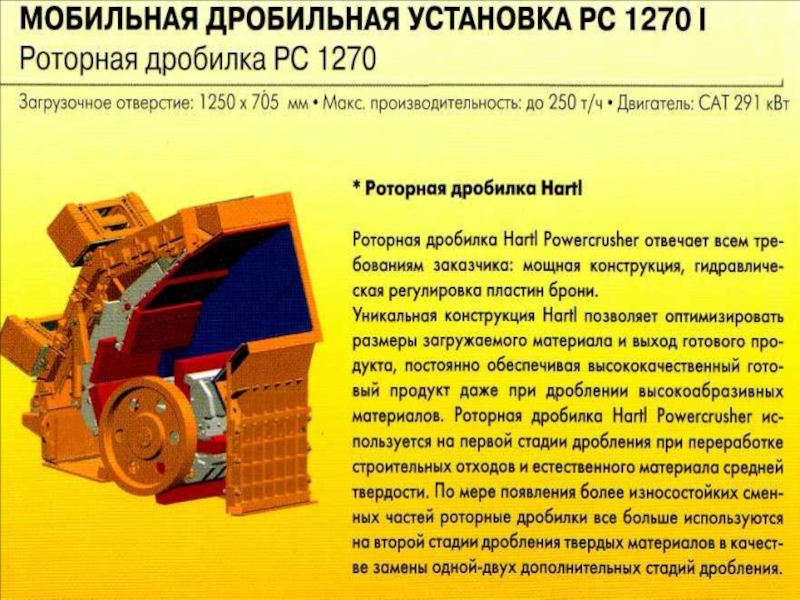

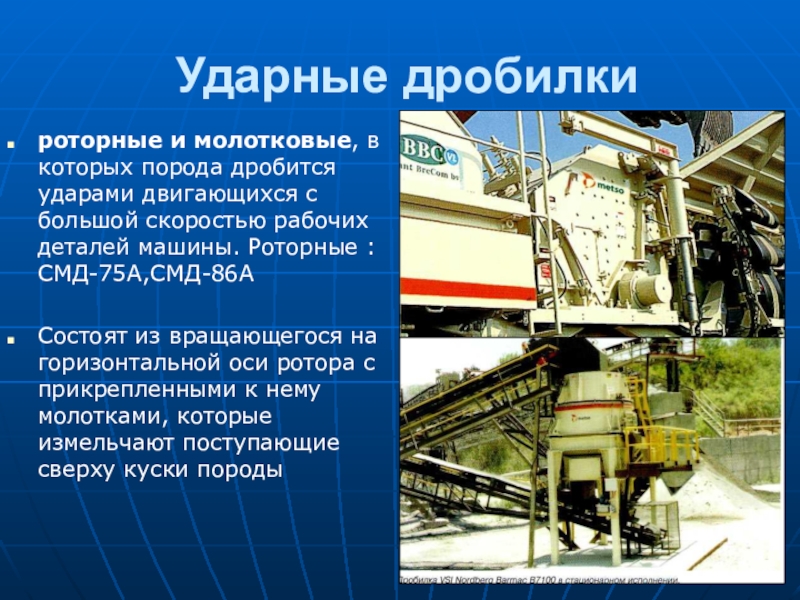

большой скоростью рабочих деталей машины. Роторные :СМД-75А,СМД-86А

Состоят из вращающегося на горизонтальной оси ротора с прикрепленными к нему молотками, которые измельчают поступающие сверху куски породы

продукт от продукта дробления?
При каком дроблении используют щековые дробилки?
Как происходит раздавливание породы в конусной дробилке?
Какой способ дробления используется в роторных дробилках?

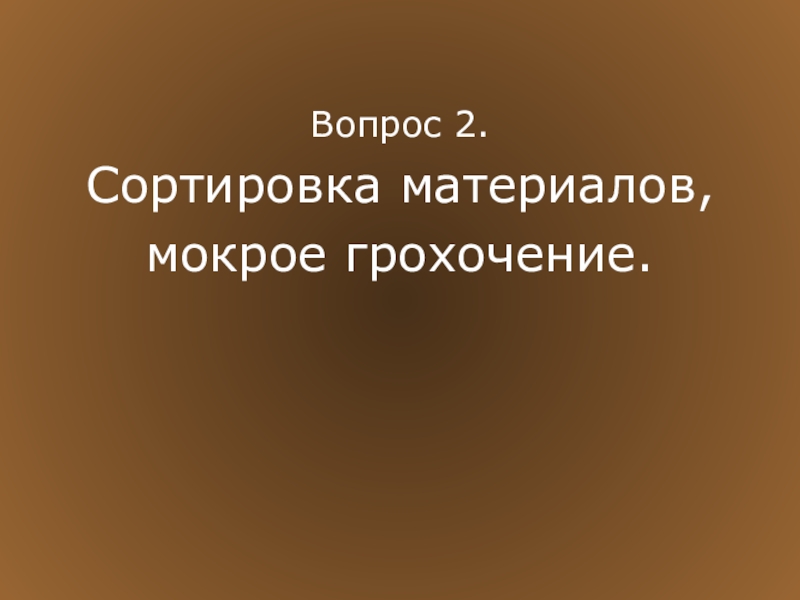

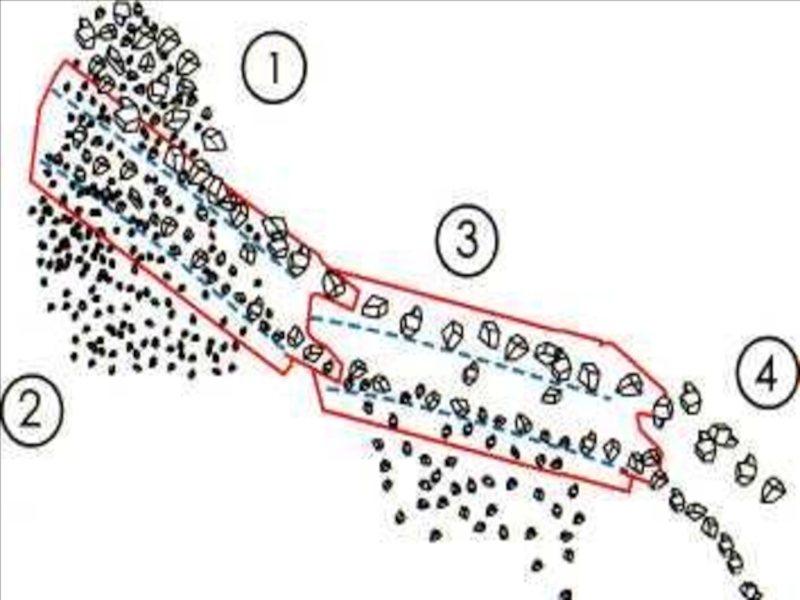

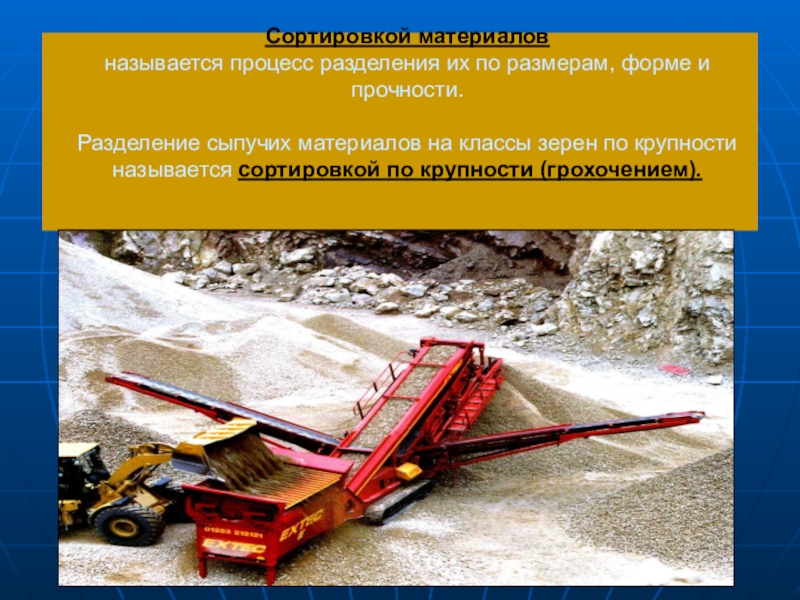

сыпучих материалов на классы зерен по крупности называется сортировкой по крупности (грохочением).

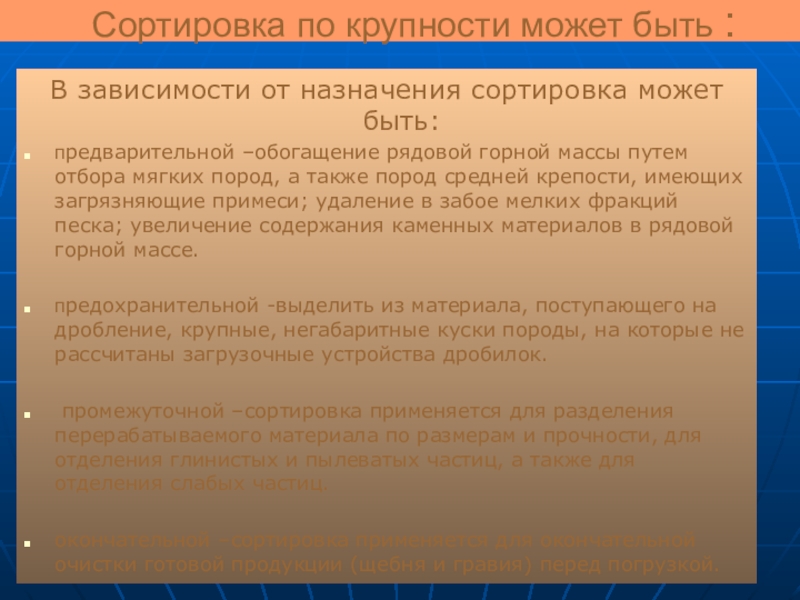

быть:
предварительной –обогащение рядовой горной массы путем отбора мягких пород, а также пород средней крепости, имеющих загрязняющие примеси; удаление в забое мелких фракций песка; увеличение содержания каменных материалов в рядовой горной массе.

предохранительной -выделить из материала, поступающего на дробление, крупные, негабаритные куски породы, на которые не рассчитаны загрузочные устройства дробилок.

промежуточной –сортировка применяется для разделения перерабатываемого материала по размерам и прочности, для отделения глинистых и пылеватых частиц, а также для отделения слабых частиц.

окончательной –сортировка применяется для окончательной очистки готовой продукции (щебня и гравия) перед погрузкой.

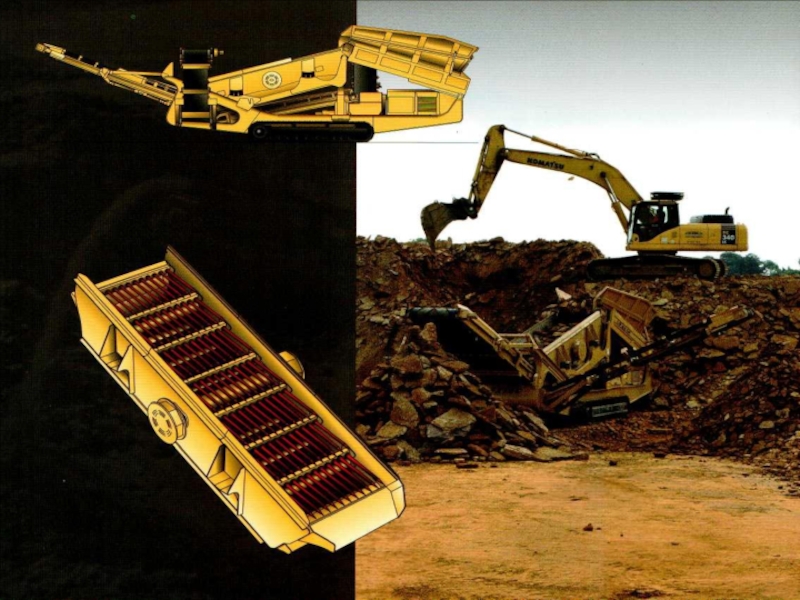

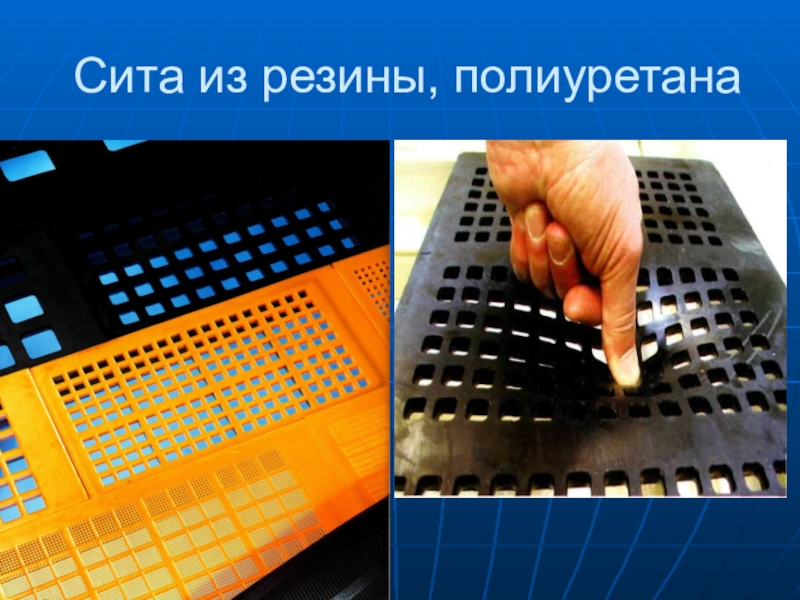

механическая (на ситах) –для получения фракционированного щебня;

гидравлическая (гидромеханизация);

пневматическая –для получения обогащенных и фракционированных песков

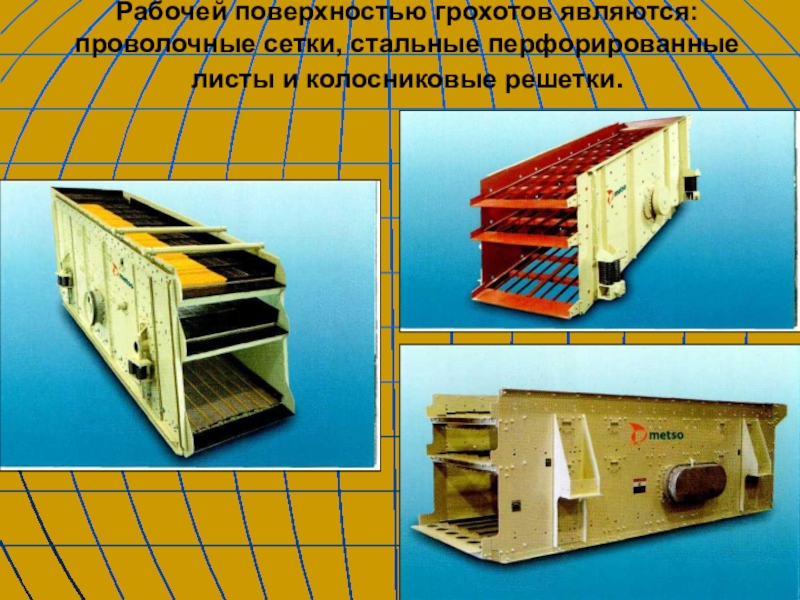

решетки.

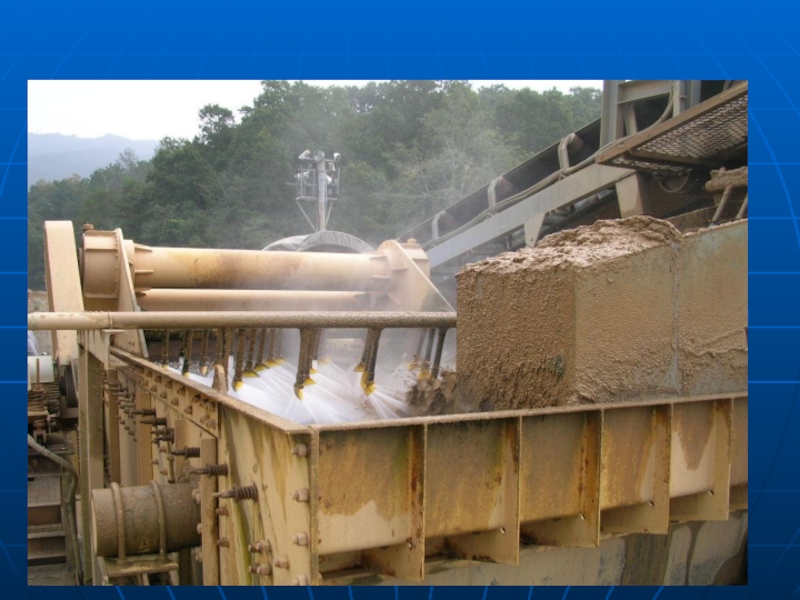

сортировкой материалов производится их очистка от загрязняющих примесей.

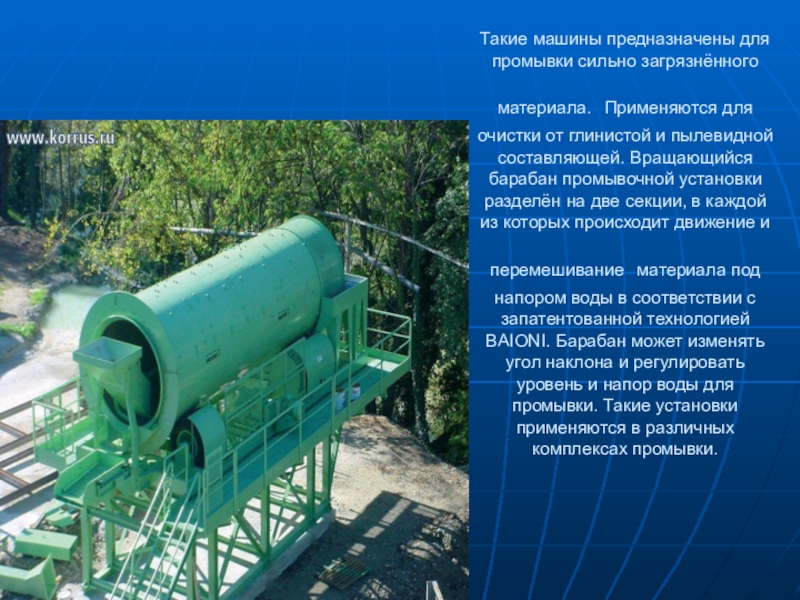

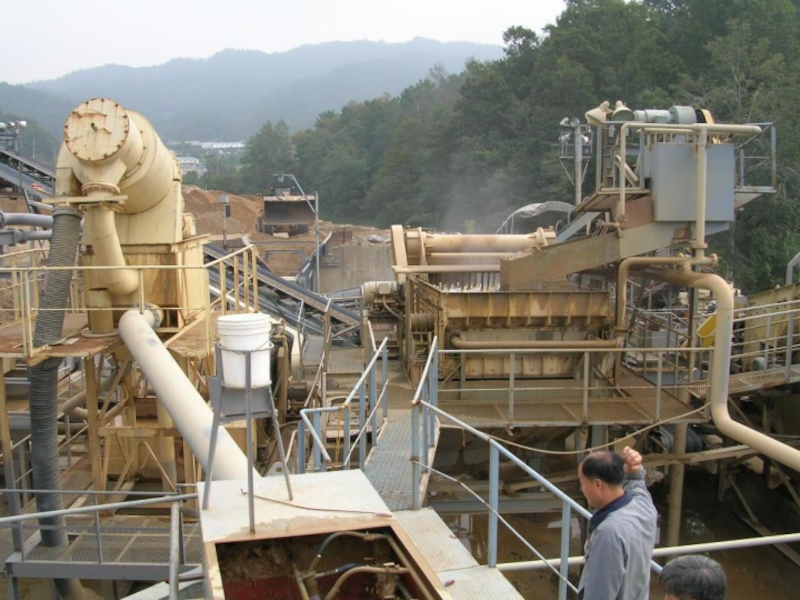

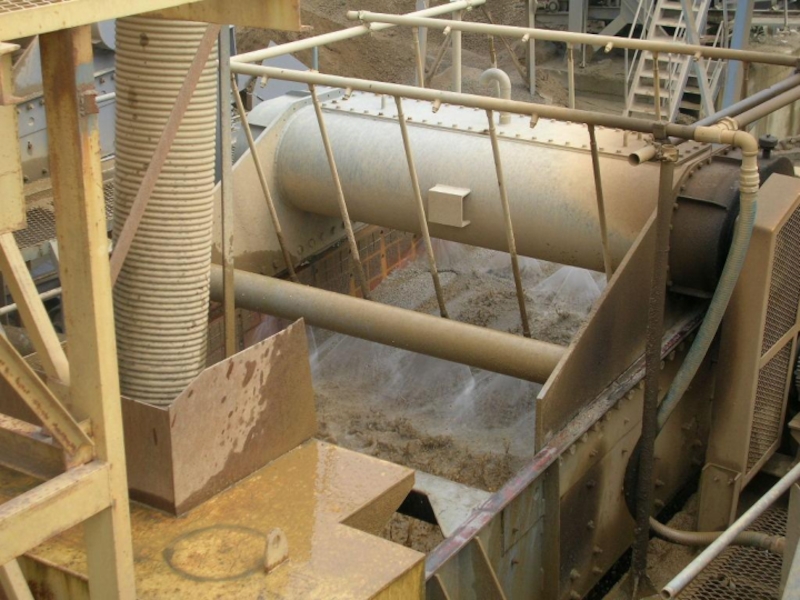

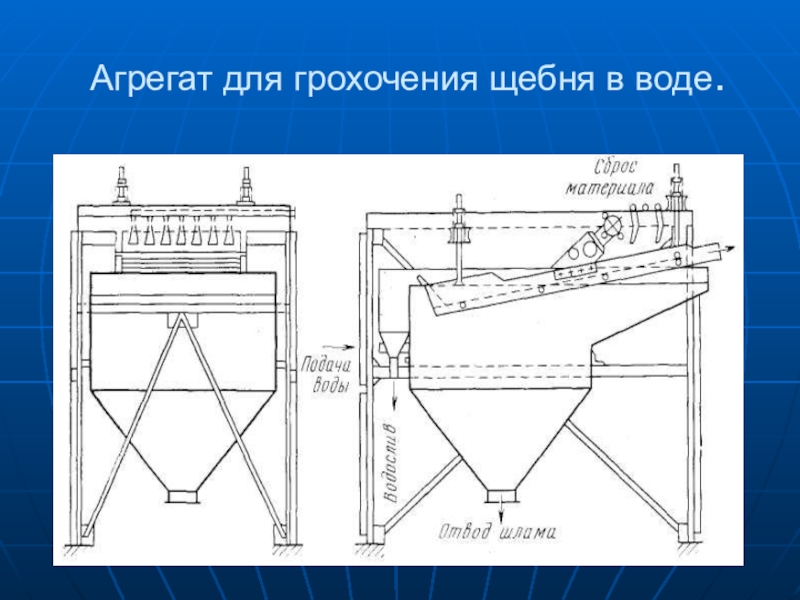

от глинистой и пылевидной составляющей. Вращающийся барабан промывочной установки разделён на две секции, в каждой из которых происходит движение и перемешивание материала под напором воды в соответствии с запатентованной технологией BAIONI. Барабан может изменять угол наклона и регулировать уровень и напор воды для промывки. Такие установки применяются в различных комплексах промывки.

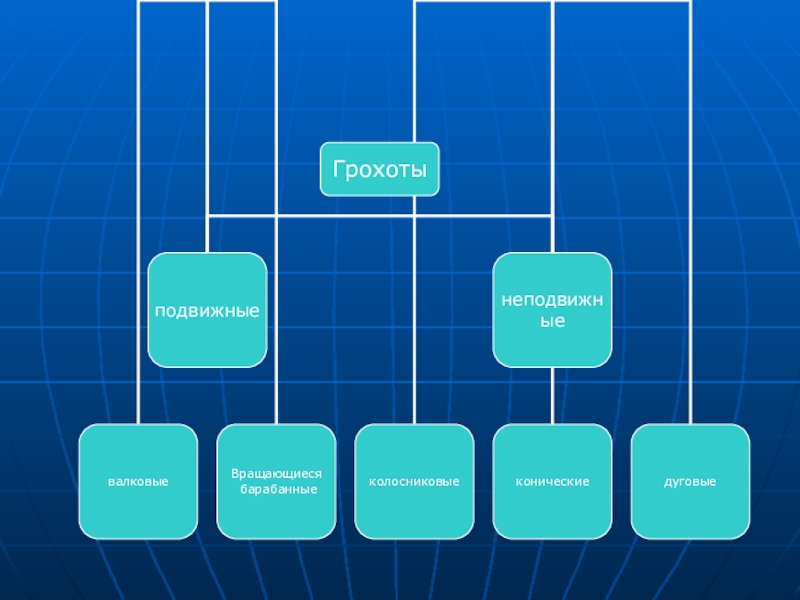

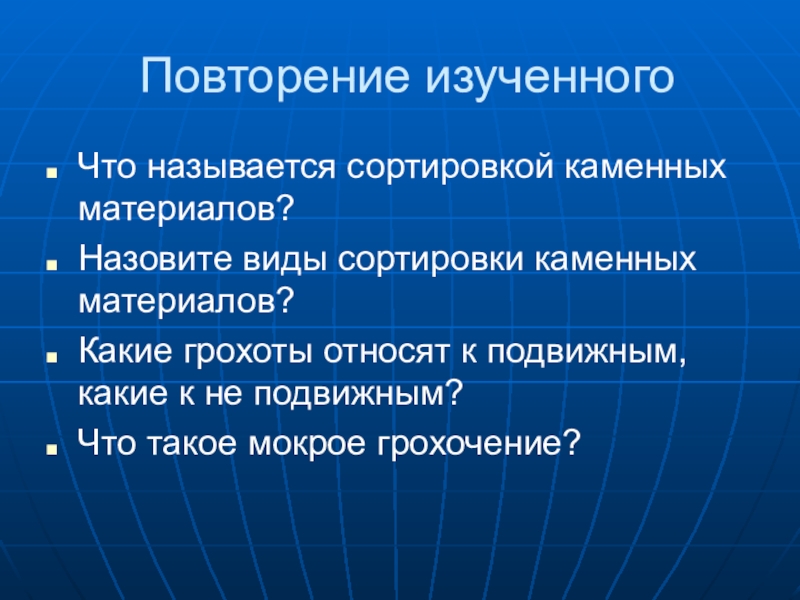

относят к подвижным, какие к не подвижным?

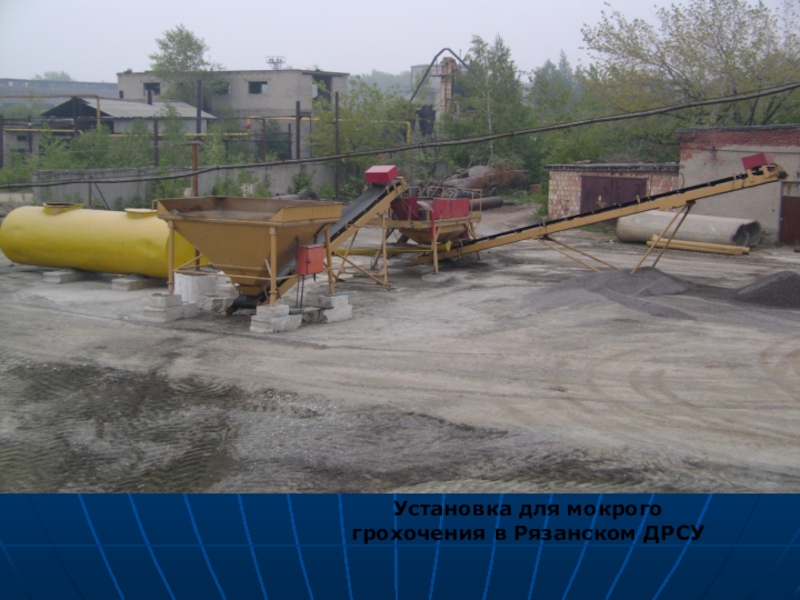

Что такое мокрое грохочение?

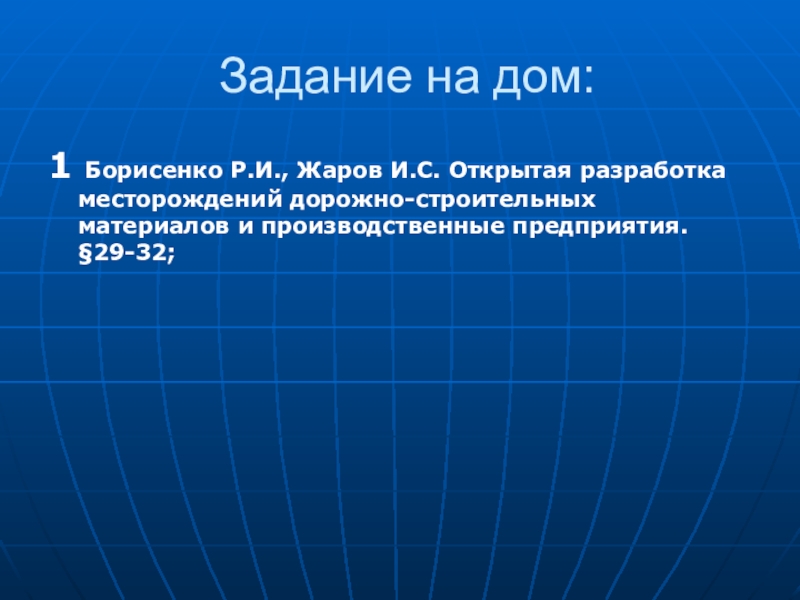

материалов и производственные предприятия. §29-32;
